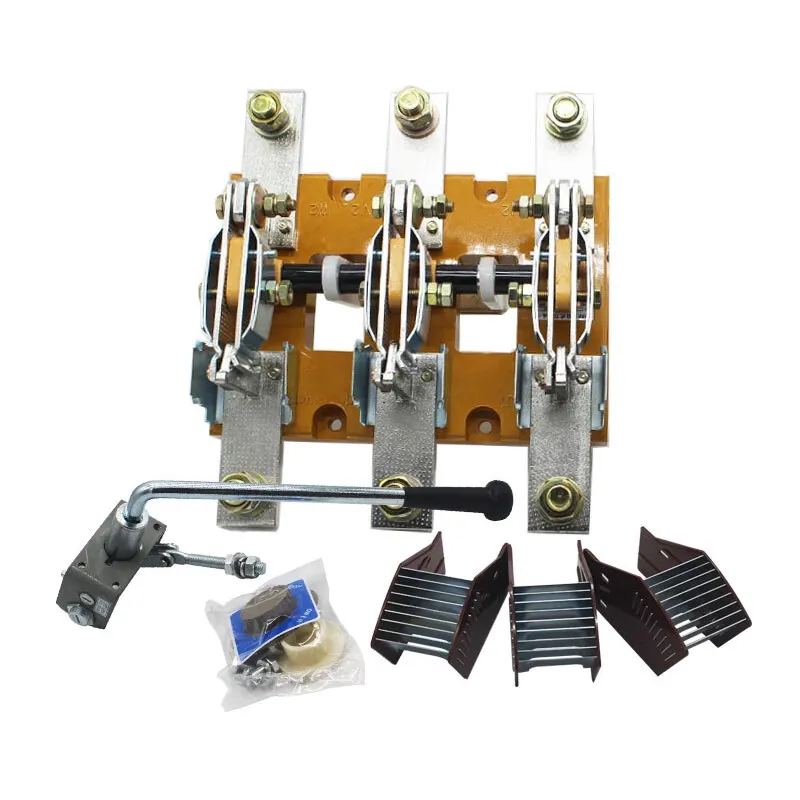

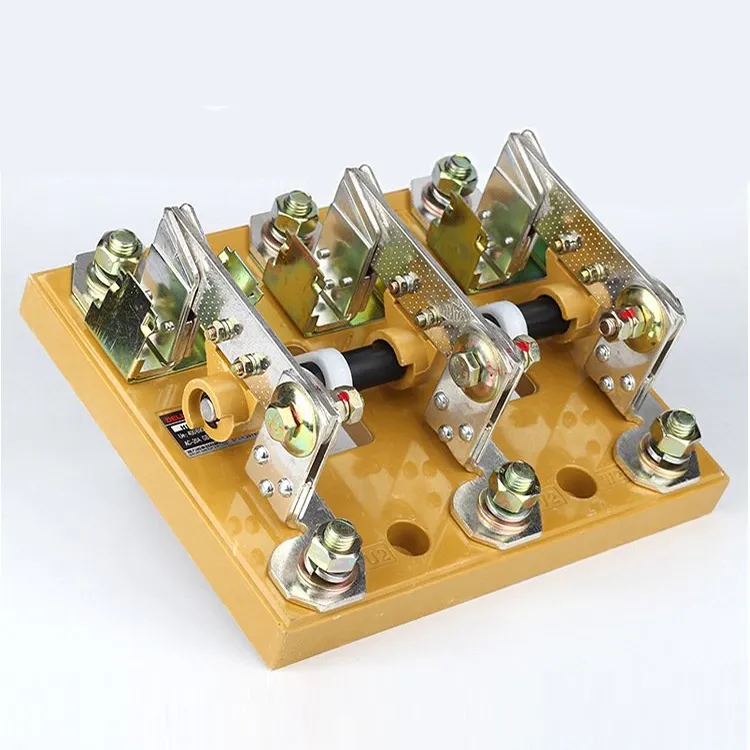

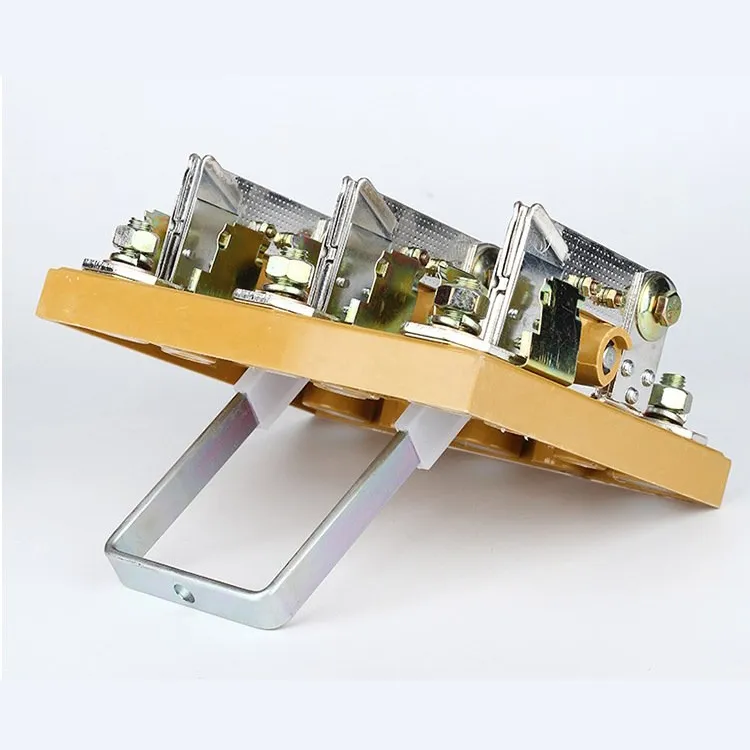

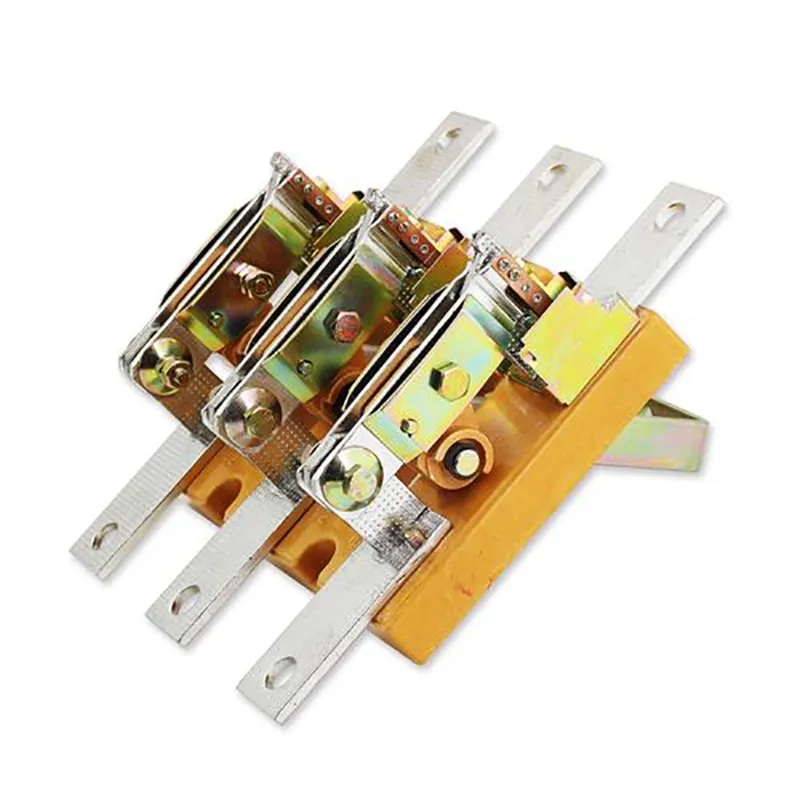

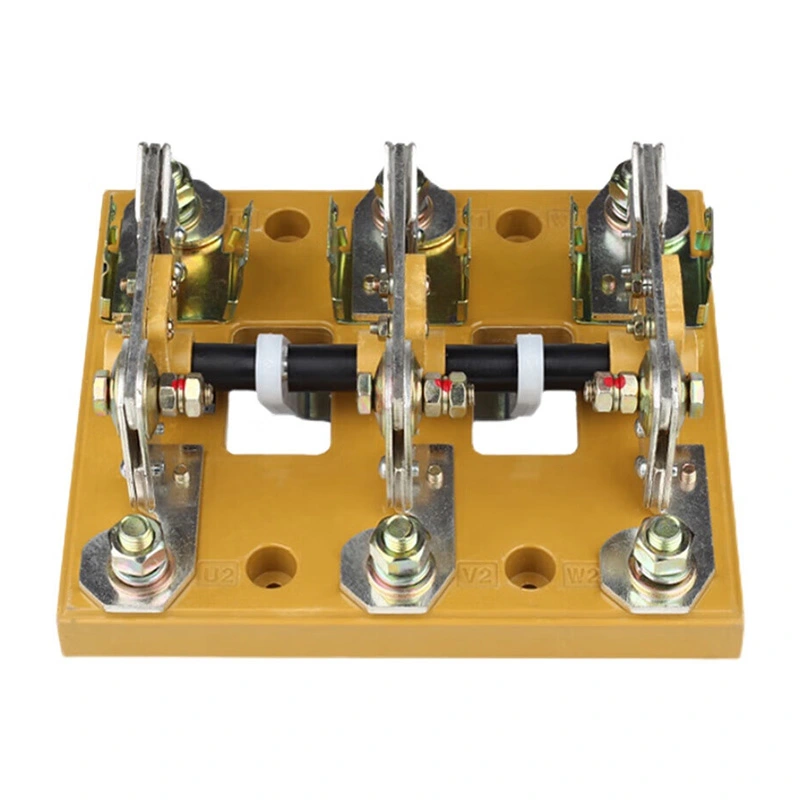

مفتاح عازل 100 أمبير 4 أقطاب

شركة Wenzhou XiFa لمعدات الطاقة الكهربائية المحدودة هي مصنع موثوق به لإنتاج مفاتيح عازلة صلبة بقدرة 100 أمبير و4 أقطاب. تستخدم الشركة راتنجات الإيبوكسي أو البلاستيك الحراري كمواد عازلة لتوفير عزل فعال بين الأجزاء الموصلة ومنع الدوائر القصيرة من مرحلة إلى أخرى. ويمكن أن يكون الاتصال عبارة عن نحاس عالي التوصيل أو سبيكة نحاسية مطلية بالفضة لضمان الاتصال الموثوق وفصل الدائرة، مع طلاء الفضة مما يقلل من المقاومة والتسخين والأكسدة. بالإضافة إلى ذلك، بالنسبة لكل مفتاح عازل ذو 4 أقطاب بقدرة 100 أمبير يتم بيعه، سيقوم الفريق الفني بالرد على أسئلة العملاء في غضون 24 ساعة.

إرسال استفسار

وصف المنتج

إن مفتاح المعزل ذو 4 أقطاب بقدرة 100 أمبير هو جهاز تبديل كهربائي مصمم لفصل الدوائر وقطع مصدر الطاقة. وهو يتألف من أربعة أقطاب منفصلة، بما في ذلك طرفي إدخال ومحطتي إخراج. من خلال توفير فصل موثوق، يضمن مفتاح المعزل ذو 4 أقطاب بقدرة 100 أمبير سلامة الأفراد والمعدات.

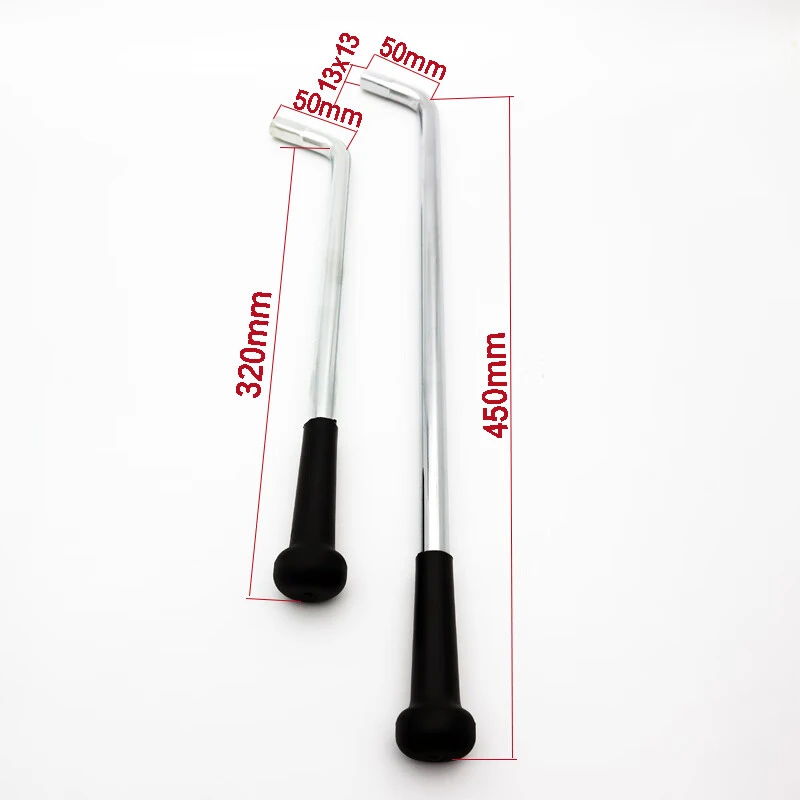

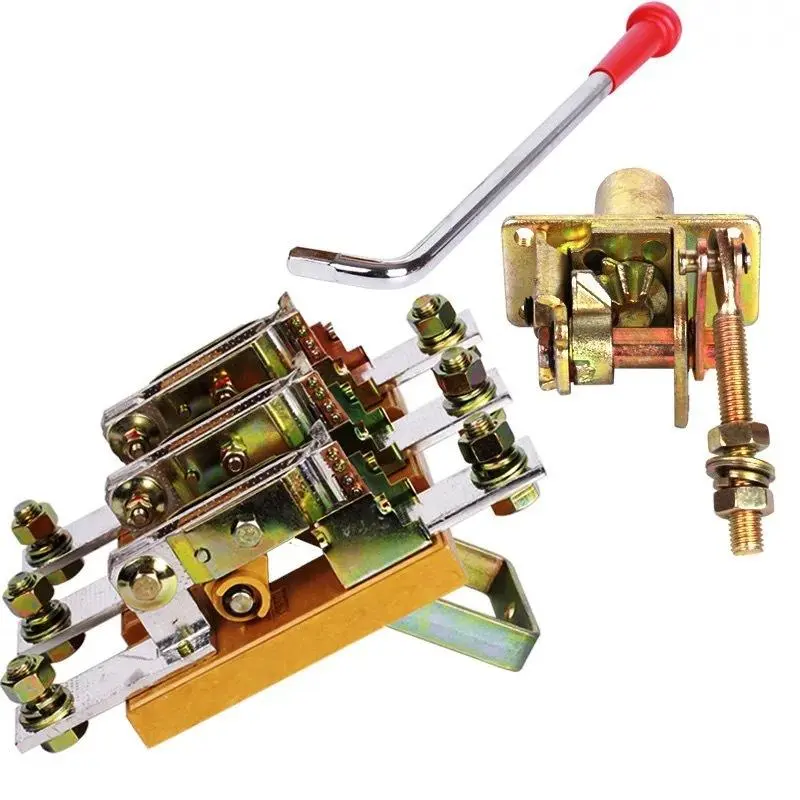

يتكون مفتاح المعزل ذو 4 أقطاب 100 أمبير عادةً من ثلاثة أجزاء رئيسية: العلبة وآلية التشغيل والمكونات الكهربائية. يتم تصنيع العلبة من مواد عازلة لمنع تسرب التيار والصدمات الكهربائية. تسمح آلية التشغيل بفتح المفتاح أو إغلاقه يدويًا، بينما تشتمل المكونات الكهربائية على أعمدة وأطراف توصيل وعناصر موصلة أخرى.

التطبيقات الشائعة لمفتاح المعزل 100 أمبير 4 أقطاب:

1.أنظمة الطاقة: يستخدم على نطاق واسع في المحطات الفرعية وشبكات التوزيع، حيث يقوم مفتاح المعزل ذو 4 أقطاب بقدرة 100 أمبير بفصل تدفق الطاقة أو إعادة توجيهه، مما يساعد في الحفاظ على التشغيل الآمن والمستقر للشبكة.

2. المنشآت الصناعية: يتم تطبيقه في أنظمة التحكم والأتمتة في الآلات، حيث يوفر مفتاح المعزل ذو 4 أقطاب 100 أمبير فصلًا آمنًا للطاقة أثناء الصيانة، مما يضمن حماية العمال والمعدات.

3. أنظمة النقل: في السكك الحديدية والمترو والبنية التحتية للنقل الأخرى، يتم استخدام المفتاح لعزل الدوائر الكهربائية، وتأمين السلامة للركاب والموظفين والمعدات.

100 Amp 4 Pole Isolator Switch

معلمة الإنتاج:

ل (أ)	125 أ	160 أ	200 أ	250 أ	315 أ	400 أ	500 أ	630 أ	1000 أ	1250 أ	1600 أ	2000 أ	2500 أ	3150 أ	4000 أ
واجهة المستخدم (الخامس)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قوة عازلة (الخامس)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
يو إم بي (كيلو فولت)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
العمل الحالي لو (أ)
400 فولت تيار متردد 21 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 فولت تيار متردد 22 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 فولت تيار متردد 23 ب	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 فولت تيار متردد 21 ب	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 فولت تيار متردد 22 ب	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 فولت تيار متردد 23 ب	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 فولت تيار مستمر21	125	160	200	250	315	400	500	630
220 فولت تيار مستمر22	125	160	200	250	315	400	400	500
220 فولت تيار مستمر23	125	125	160	200
440 فولت تيار مستمر21	100	125	160	200	315	400	400	500
440 فولت تيار مستمر22	100	125	160	200	315	400	400	500
440 فولت تيار مستمر23	100	125	160	200
قوة المحرك (كيلوواط)
400 فولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 فولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
لكو (كا Rms، 0.1S / 1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
صنع وكسر القدرة
Lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (قيمة الذروة KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
الحياة الميكانيكية (مرات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
الحياة الكهربائية (مرات)
Ue = 660 فولت التصنيف الحالي جنيه
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
الوزن (كجم)
3 أقطاب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 أقطاب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
عزم الدوران التشغيل (نيوتن متر)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

يكتب		حجم الإطار (مم)						حجم التثبيت (مم)
يكتب		A	B	C	ج1	D	G	a	b	ج	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	م8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	م8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	م8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	م8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	م12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	م12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	م16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	م16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-م12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-م12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-م12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-م12

يكتب	A	B	C	D	E	F	H	أ	Φ ب	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

الأسئلة الشائعة حول الإنتاج:

س: ما هو مفتاح المعزل ذو 4 أقطاب 100 أمبير؟

ج: إنه مفتاح يدوي مصمم لفصل نظام رباعي الأسلاك بشكل آمن، وعادةً ما يكون ثلاثي الطور بالإضافة إلى الحياد، من مصدر الطاقة. تم تصنيفه بـ 100 أمبير، وهو يوفر نقطة عزل مرئية وموثوقة لأغراض الصيانة والسلامة.

س: كيف يختلف مفتاح المعزل ذو 4 أقطاب بقدرة 100 أمبير عن مفتاح المعزل ذو 3 أقطاب بقدرة 100 أمبير؟

ج: عازل ثلاثي الأقطاب يفصل فقط خطوط الطور الثلاثة. يقوم عازل ذو 4 أقطاب بفصل المراحل الثلاث والمحايد في وقت واحد، مما يضمن عزل الدائرة بالكامل. وهذا يقلل من خطر تدفق التيار المتبقي ويوفر أمانًا أعلى في بعض التطبيقات.

س: ما هي الفوائد الرئيسية لاستخدام مفتاح المعزل ذو 4 أقطاب 100 أمبير؟

ج: تشمل المزايا الرئيسية الانفصال الكامل للمراحل والحيادية، والتصميم المدمج الذي يوفر المساحة، وسهولة التركيب، والموثوقية العالية. إنه يوفر نقطة انقطاع واضحة ومرئية تعزز السلامة أثناء الصيانة.
