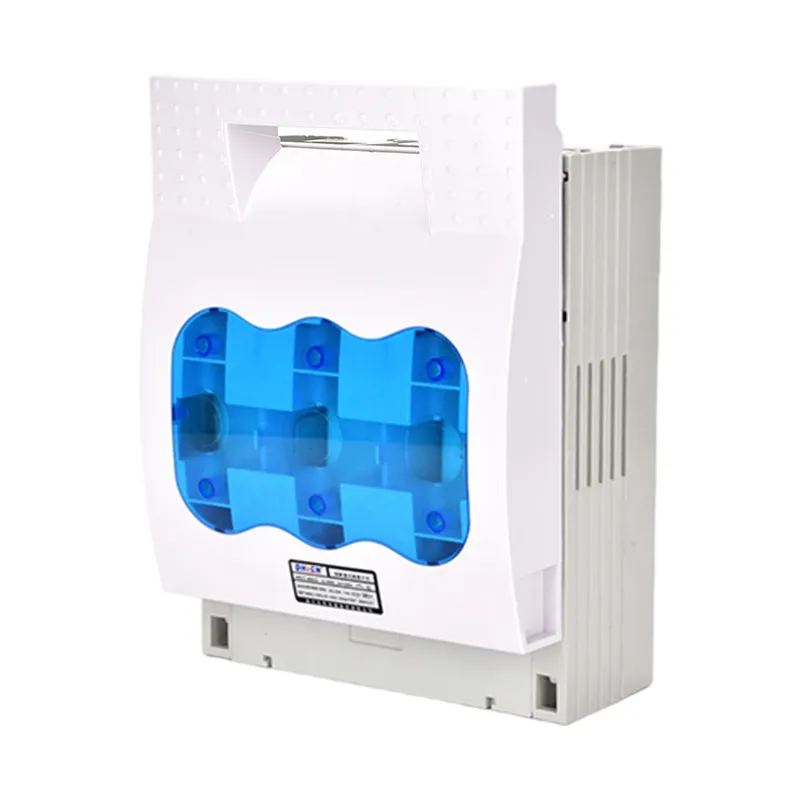

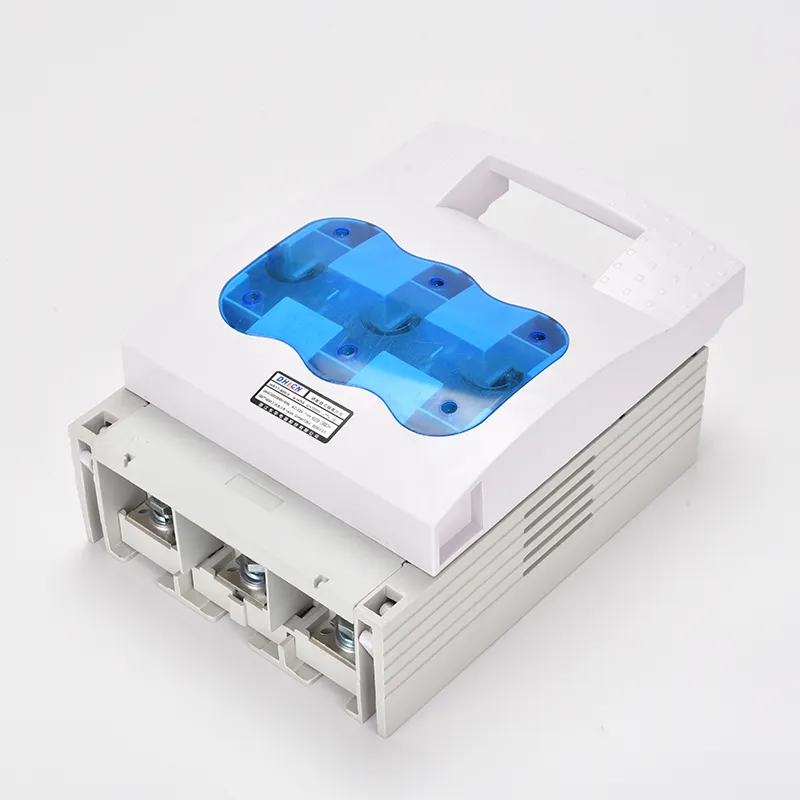

إن مفتاح المعزل ذو 3 أقطاب منصهر 100 أمبير عبارة عن جهاز مدمج يدمج المصهر والعازل والمفتاح في وحدة واحدة. يتم استخدامه في المقام الأول لفصل التيار في التشغيل العادي ومقاطعة التيار تحت ماس كهربائى والحمل الزائد. يوفر هذا النوع من المفاتيح مزايا مثل التكلفة المنخفضة، والتشغيل المستقر، وسهولة الصيانة، مع توفير حماية الدائرة وإمكانيات المراقبة عن بعد من خلال عنصر المصهر الخاص به.

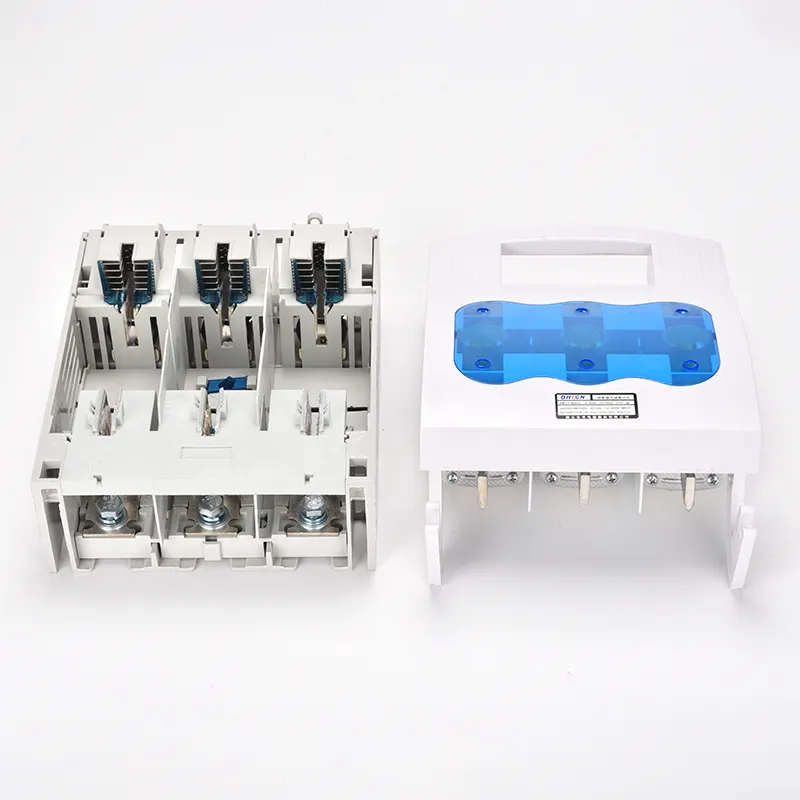

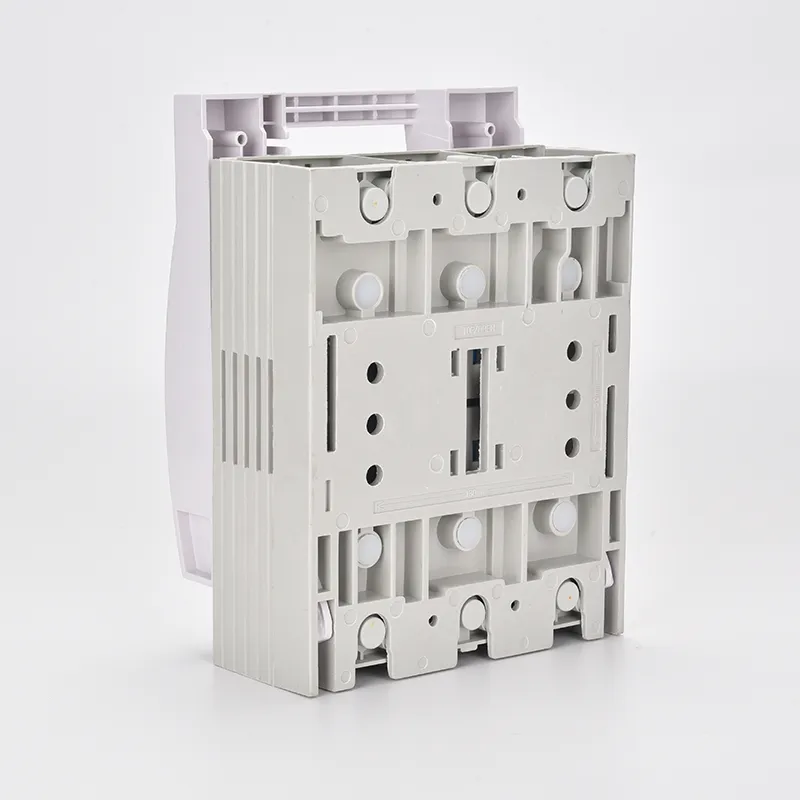

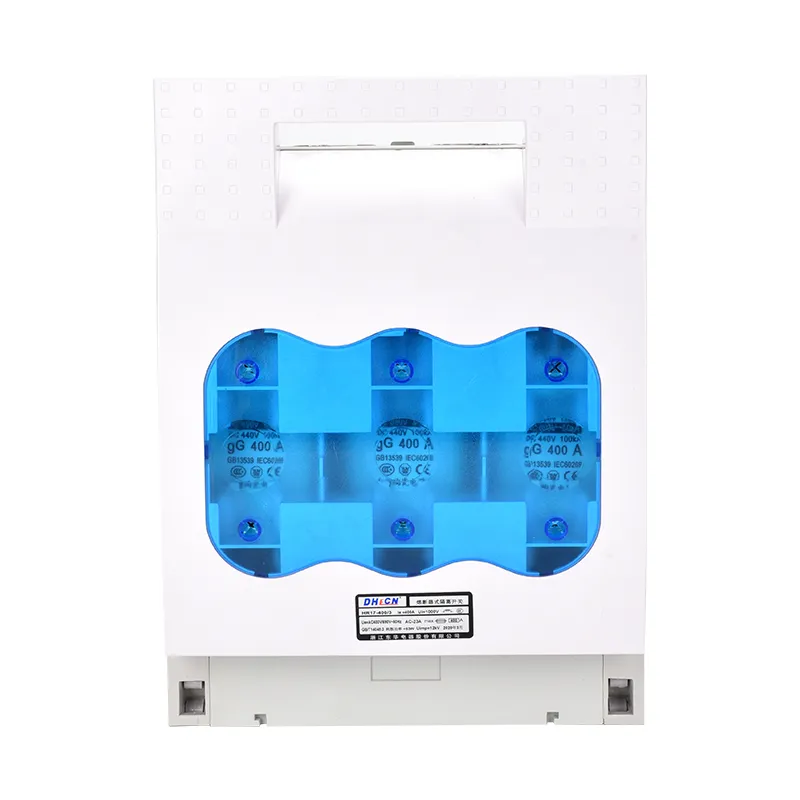

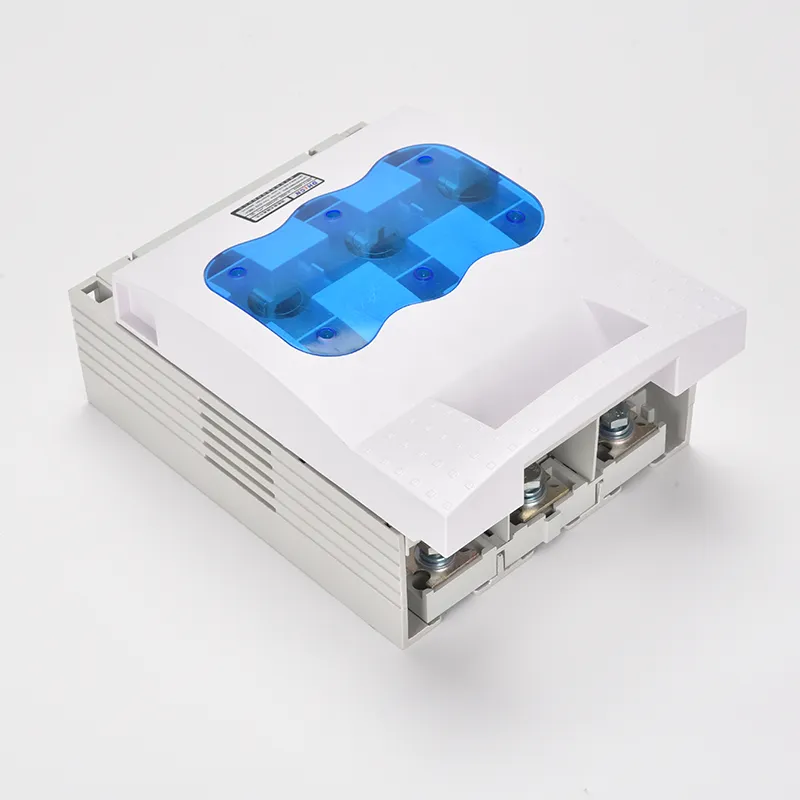

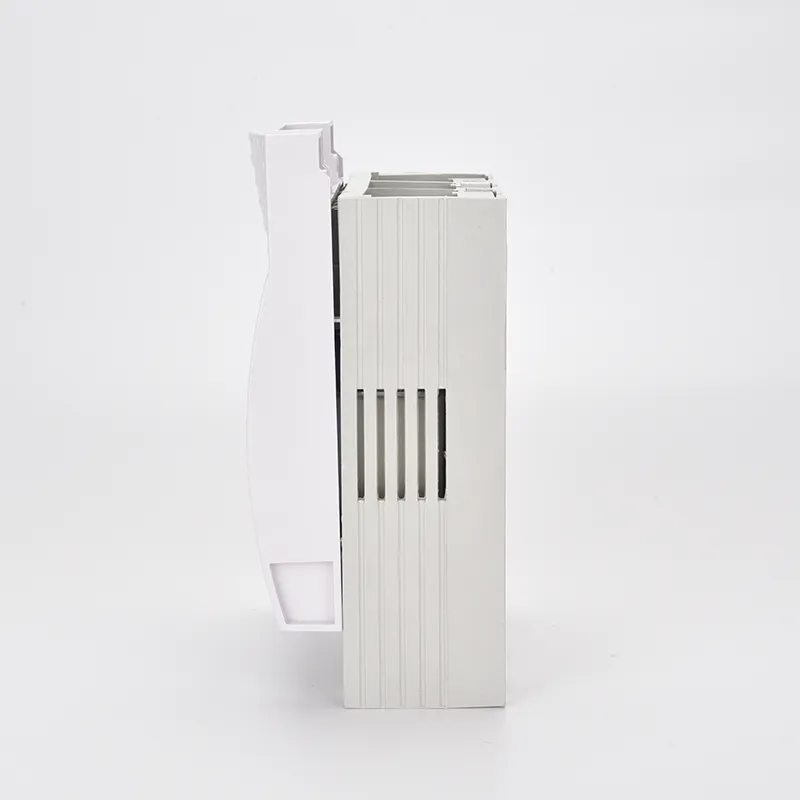

تم تصميم مفتاح المعزل ثلاثي الأقطاب 100a بقاعدة تثبيت، واتصالات ثابتة، واتصالات متحركة، وشفرة مفصلية. عند إغلاقها، تتصل الشفرة بالأطراف الثابتة لإكمال المسار الكهربائي. في التصميمات الحالية، يمكن أن يكون التجميع والتفكيك مرهقًا، وغالبًا ما يتطلب استبدال المصهر تعديلات متكررة بسبب التوافق المحدود مع آلية ذراع التشغيل.
يستبدل التصميم المحسن مسامير الضبط المرنة بمشابك الاحتفاظ على شكل حرف U، مما يضمن الاتصال الكامل بالسطح بين جهات الاتصال المتحركة والثابتة. وهذا يعزز الموصلية والاستقرار أثناء التشغيل.
بفضل قدرته على القطع الانتقائي وخصائص تحديد التيار الممتازة، فإن الجهاز مناسب تمامًا للاستخدام في المصانع والمباني الكبيرة. بالمقارنة مع قواطع الدائرة 3P 100A، فإن مفتاح المعزل ثلاثي الأقطاب المنصهر 100a يتميز بتكاليف تشغيل وصيانة أقل، حيث تتطلب الأعطال عادةً استبدال المصهر فقط.
تشتمل التكنولوجيا الحاصلة على براءة اختراع على آلية منع القوس الكهربائي التي تعمل على توسيع منطقة الاتصال والقضاء على القوس الكهربائي أثناء التشغيل، مما يعالج مشكلات السلامة المرتبطة بالاتصال غير المحكم في التصميمات التقليدية. عند تصميم نظام توزيع الجهد المنخفض، يجب أن يأخذ الاختيار الصحيح للمفتاح في الاعتبار كلاً من فئة إدارة شؤون الموظفين وسيناريو التطبيق المقصود.
| نوع الصمامات | 0 | 1 | 2 | 3 | ||||||||
| تكرار | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | ||||||||
| إي (الخامس) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| واجهة المستخدم (الخامس) | 800 | 800 | 800 | 800 | ||||||||
| في (أ) | 160 | 250 | 400 | 630 | ||||||||
| إيث (أ) | 160 | 250 | 400 | 630 | ||||||||
| استخدام | AC-21B (690 فولت) | AC-21B (690 فولت) | AC-21B (690 فولت) | AC-21B (690 فولت) | ||||||||
| AC-22B (500 فولت) | AC-22B (500 فولت) | AC-22B (500 فولت) | AC-22B (500 فولت) | |||||||||
| AC-23B (400 فولت) | AC-23B (400 فولت) | AC-23B (400 فولت) | AC-23B (400 فولت) | |||||||||
| صنع القدرة | 725 فولت، 240 أمبير | 725 فولت، 375 أمبير | 725 فولت، 600 أمبير | 725 فولت، 945 أمبير | ||||||||
| 525 فولت، 480 أمبير | 525 فولت، 750 أمبير | 525 فولت، 1200 أمبير | 525 فولت، 1890 أمبير | |||||||||
| 420 فولت، 160 أمبير | 420 فولت، 250 أمبير | 420 فولت، 400 أمبير | 420 فولت، 6300 أمبير | |||||||||
| كسر القدرة | 725 فولت، 240 أمبير | 725 فولت، 375 أمبير | 725 فولت، 600 أمبير | 725 فولت، 945 أمبير | ||||||||
| 525 فولت، 480 أمبير | 525 فولت، 750 أمبير | 525 فولت، 1200 أمبير | 525 فولت، 1890 أمبير | |||||||||
| 420 فولت، 1280 أمبير | 420 فولت، 2000 أمبير | 420 فولت، 3200 أمبير | 420 فولت، 5040 أمبير | |||||||||
| ICS (كا) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| فقدان قوة المصهر (W) | 12 | 23 | 34 | 48 | ||||||||
| إيث (أ) | نوع الصمامات | في المصهر (أ) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| يكتب | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| رقم الوضع | البعد المتوقع (مم) | أبعاد التثبيت (مم) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2 ص | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2 ص | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2 ص | 75 | 200 | 83 | 205 | 43 | 25 | f7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | f7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | f7 | |
| HR17-250 | 2 ص | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2 ص | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2 ص | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
س: كيف يمكنني صيانة مفتاح عازل ثلاثي الأقطاب بقدرة 100 أمبير؟
ج: يوصى بإجراء فحص منتظم. يتضمن ذلك فحص الأسطح الملامسة وتنظيفها، واستبدال الصمامات عند نفخها، وتشديد البراغي الطرفية، والتأكد من تحرك آلية التشغيل بحرية. تعمل الصيانة المناسبة على إطالة عمر الخدمة وتضمن أداءً موثوقًا به.
س: هل يمكن قفل مقبض مفتاح المعزل ذو 3 أقطاب 100a؟
ج: نعم. تتميز العديد من الطرازات بمقابض قابلة للقفل، مما يسمح للمشغلين بقفل المفتاح في وضع "إيقاف التشغيل" أثناء الصيانة، مما يمنع إعادة التنشيط العرضي.
س: ما هي الفوائد الرئيسية لاختيار مفتاح المعزل المنصهر؟
ج: يوفر مفتاح المعزل ثلاثي الأقطاب 100 أمبير نقطة فصل واضحة للسلامة، ويدمج حماية الدائرة من خلال الصمامات، ويوفر مساحة التثبيت بتصميم مضغوط، وهو مناسب لمجموعة واسعة من التطبيقات ذات الجهد المنخفض.
