مفتاح عازل الصمامات ثلاثي الطور للتيار المتردد

كل مفتاح عازل منصهر ثلاثي الطور يتم إنتاجه في شركة Wenzhou XiFa لمعدات الطاقة الكهربائية المحدودة يمكن أن يوفر نقطة انقطاع واضحة ومرئية، وعزلًا آمنًا للدوائر، وحماية ضد الدوائر القصيرة والأحمال الزائدة. هذا الاهتمام بتفاصيل التصميم يقلل من المخاطر أثناء الصيانة والتشغيل اليومي. وفي الوقت نفسه، توفر WenZhou XiFa الدعم الفني، وإرشادات التثبيت، وخدمة الاستجابة السريعة لكل مفتاح عازل مصهر ثلاثي الطور يتم بيعه، لضمان حصول العملاء على مفاتيح عازل عالية الجودة ودعم يمكن الاعتماد عليه طوال دورة حياة المنتج.

إرسال استفسار

وصف المنتج

يجمع مفتاح عازل الصمامات ثلاثي الطور AC بين وظائف المعزل والصمام، مما يوفر فصل الدائرة وحماية التيار الزائد. ويمكن تلخيص ميزاتها ومزاياها الهيكلية على النحو التالي:

الميزات الهيكلية لمفاتيح عازل الصمامات ثلاثية الطور للتيار المتردد:

1. تصميم الاتصال: يعتمد الاتصال المتحرك على هيكل مقوس، مرتفع في المركز ليتناسب مع عرض مساحة الاتصال. وهذا يضمن مسارًا موصلاً موثوقًا عند إقرانه بجهة الاتصال الثابتة.

2. الصمامات المتكاملة: مجهزة بصمامات مدمجة توفر حماية من التيار الزائد. عندما يتجاوز التيار القيمة المقدرة، يذوب عنصر المصهر، ويفصل الدائرة على الفور.

3. التعشيق الميكانيكي: يتم ربط العمود بالمقبض، وتضمن آلية تخزين الطاقة الزنبركية التبديل السريع. تظل سرعة وقوة التشغيل ثابتة، بغض النظر عن الجهد اليدوي.

4.السكن الواقي: الغلاف مصنوع من الراتنج المقوى بالألياف الزجاجية، مما يوفر قوة عازلة ممتازة وأداء عزل موثوق.

مزايا مفاتيح عازل الصمامات ثلاثية الطور للتيار المتردد:

1. الحماية الشاملة: تجمع بين وظيفة العزل للمفتاح مع حماية التيار الزائد للصمام، مما يضمن الاستجابة السريعة للدوائر القصيرة والأحمال الزائدة.

2.آمنة وموثوقة: قدرة كسر عالية، وخصائص تقييد تيار قوية، وميزات التعشيق الميكانيكية تعزز السلامة التشغيلية.

3. سهولة الصيانة: يتيح تصميم المصهر المعياري الاستبدال السريع لعناصر المصهر بعد حدوث خطأ، دون الحاجة إلى تغيير الوحدة بأكملها.

4. فعالة من حيث التكلفة: مناسبة تمامًا لتطبيقات الجهد المنخفض مثل المحولات المثبتة على الوسادة، مما يوفر أداءً مستقرًا بتكلفة منخفضة نسبيًا.

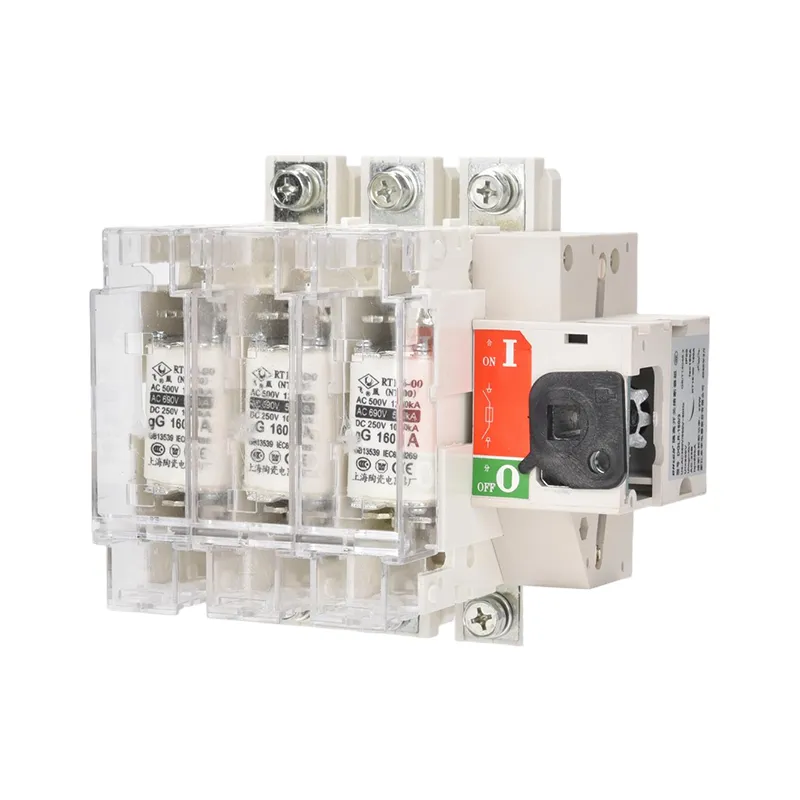

AC Three Phase Fuse Isolator Switch

معلمة المنتج:

الإطار الحالي أ	التصنيف الحالي للمصهر (أ)	وضع الصمامات
63	10、20、30、40、50、63	00 درجة مئوية
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

النوع الأمامي

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63 أ/3	0 ~ 00 درجة مئوية	152	118	20 ~ 30	117				159	145	106	5.4	62.5	32
63 أ/4	0 ~ 00 درجة مئوية	184	118	20 ~ 30	117				159	145	106	5.4	62.5	32
160 أ/3	0～00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160 أ/4	0～00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-400～630A		A	أ1	B	ب1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400 أ/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400 أ/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630 أ/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630 أ/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

النوع الجانبي

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63 أ/3	0 ~ 00 درجة مئوية	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63 أ/4	0 ~ 00 درجة مئوية	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160 أ/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160 أ/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

يكتب	حجم الصمامات	حجم الإطار وحجم التثبيت
GLR-400～630A		A	أ1	B	ب1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400 أ/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400 أ/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630 أ/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630 أ/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

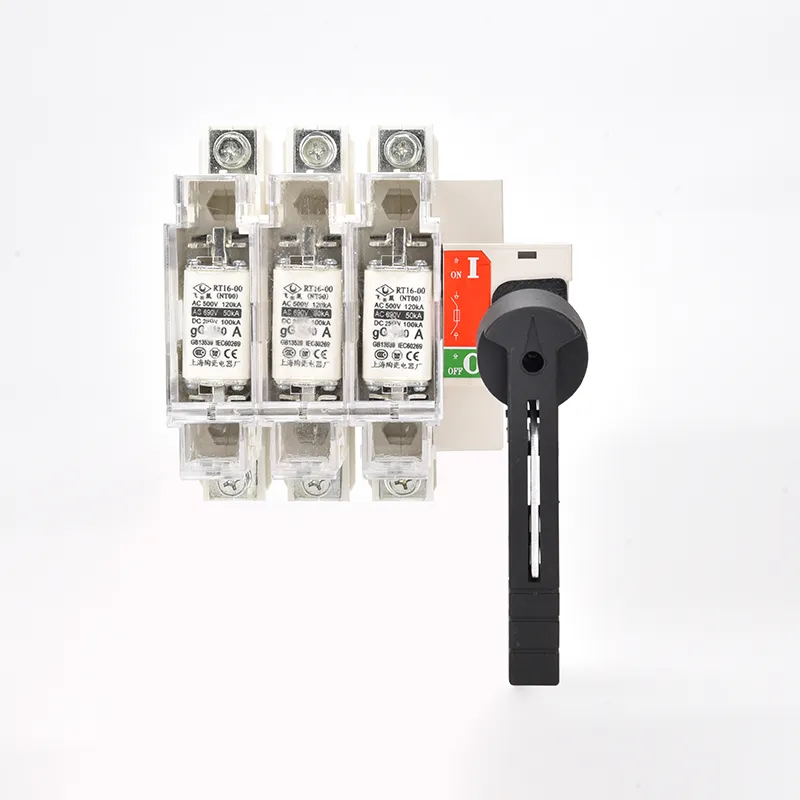

AC Three Phase Fuse Isolator Switch

صيانة المنتج:

س: كيف يعمل المصهر في مفتاح عازل الصمامات ثلاثي الطور؟

ج: يذوب عنصر المصهر عندما يتجاوز التيار الحد المقنن، مما يؤدي إلى قطع الدائرة على الفور. وهذا يحمي الكابلات والمحولات والمعدات من التلف الناتج عن الأحمال الزائدة أو الدوائر القصيرة.

س: ما هي ميزات السلامة المضمنة في مفتاح عازل الصمامات ثلاثي الطور؟

ج: تضمن نقطة الفصل المرئية والواضحة أن يتمكن المشغلون من رؤية انقطاع الاتصال. تمنع الأقفال الميكانيكية العمليات غير الآمنة، ويوفر عنصر المصهر حماية فورية من الأخطاء.

س: ما مدى سهولة الصيانة؟

ج: الصيانة واضحة ومباشرة. وحدة المصهر قابلة للاستبدال، مما يعني أن وقت التوقف عن العمل يكون في حده الأدنى وأن قطع الغيار غير مكلفة مقارنة بالأجهزة الأكثر تعقيدًا.
