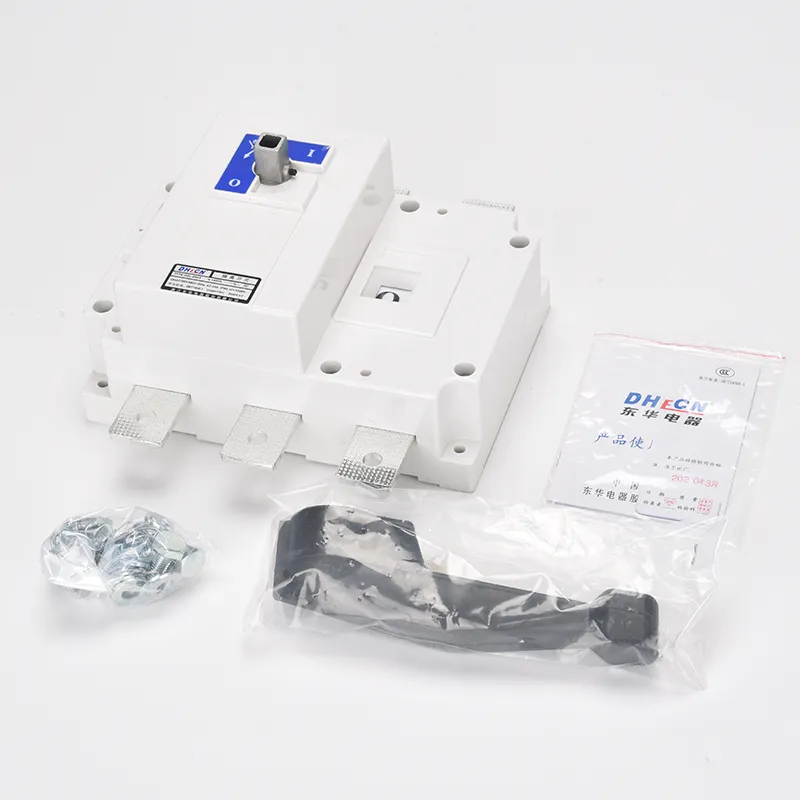

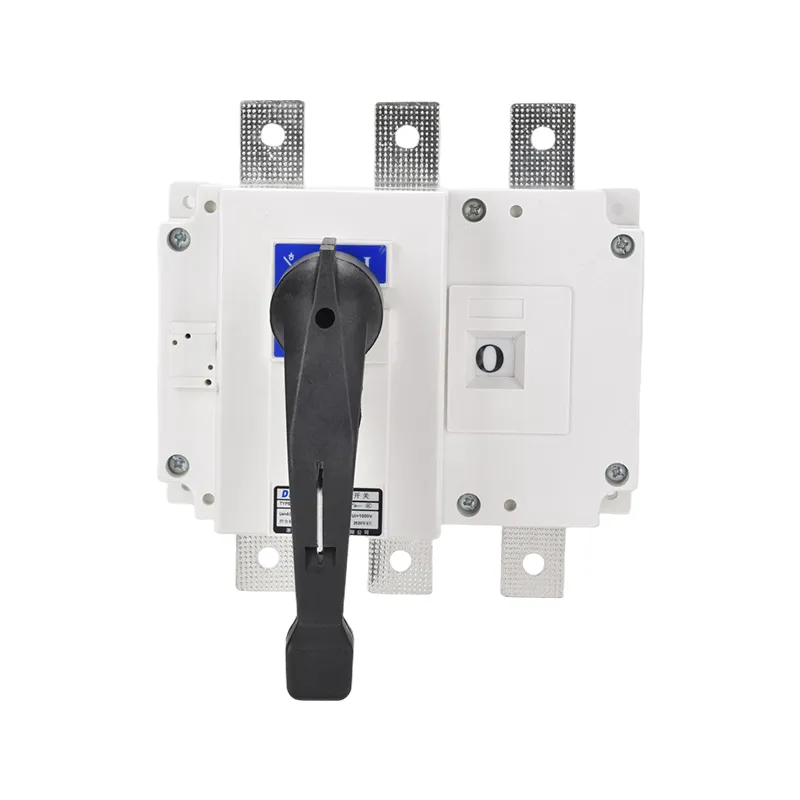

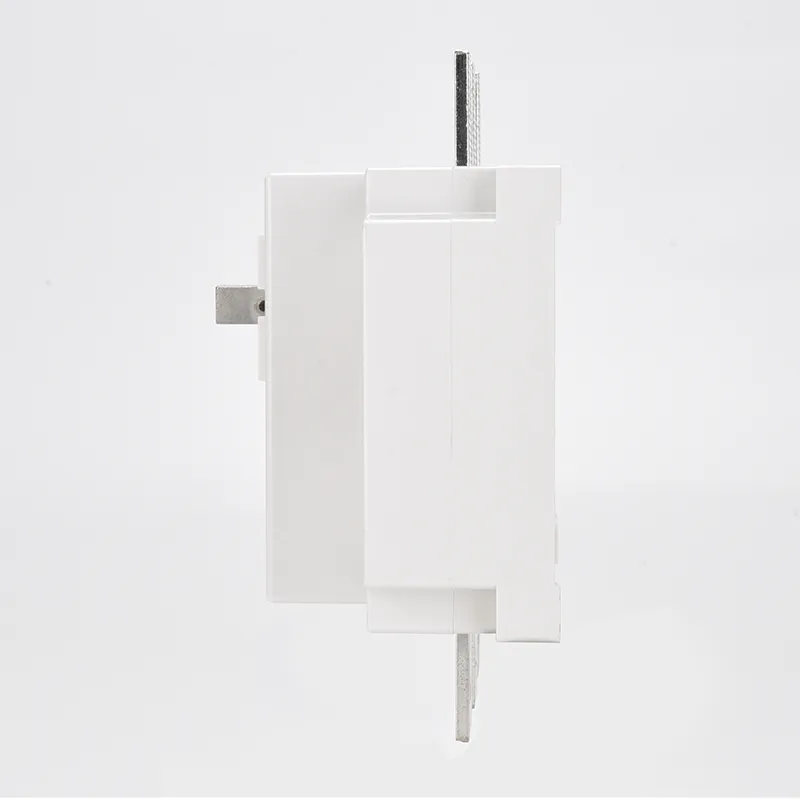

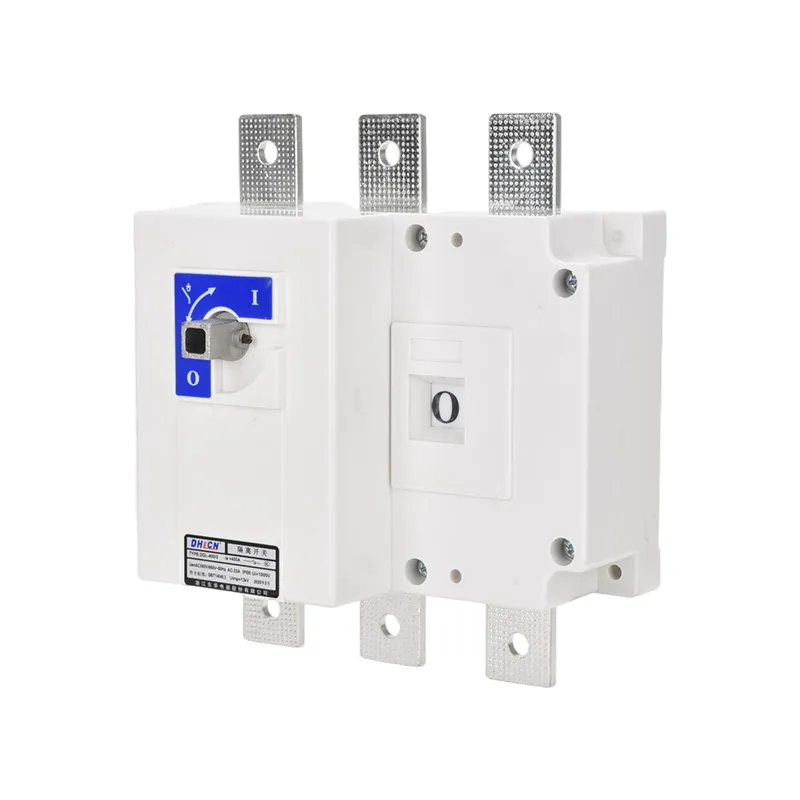

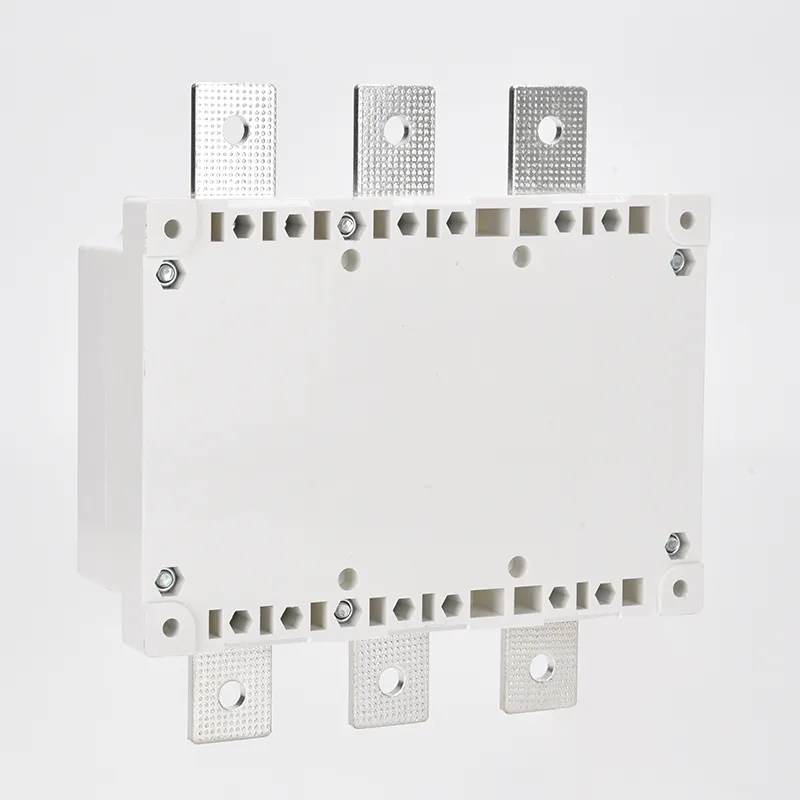

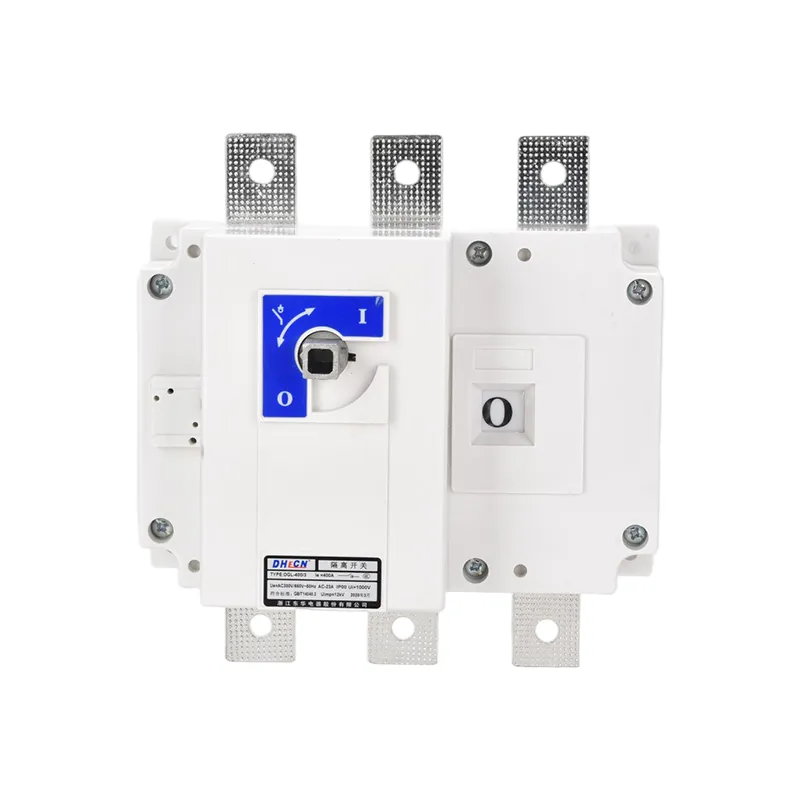

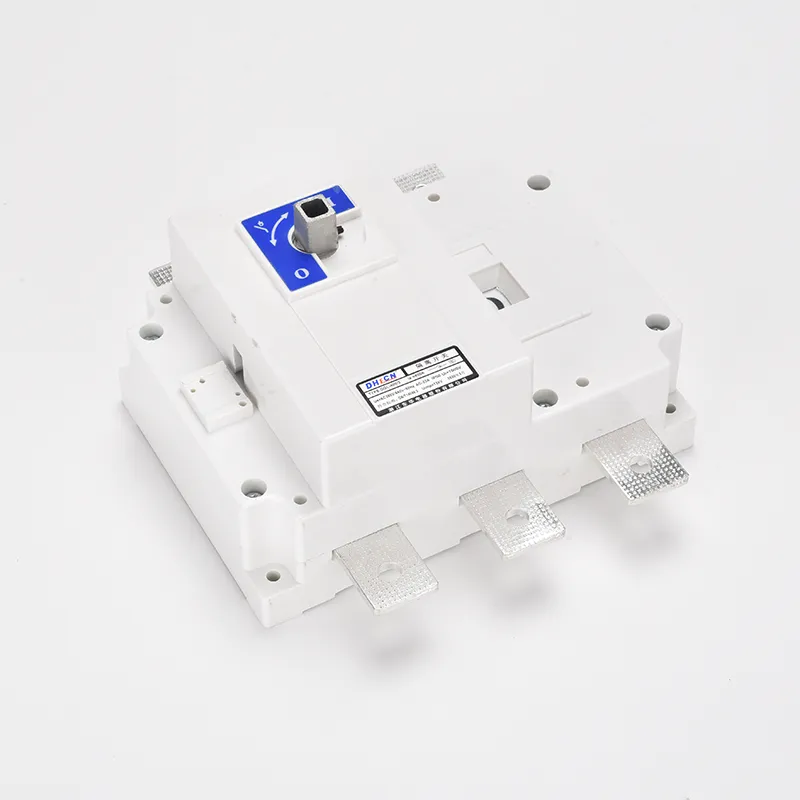

100 أمبير 3 المرحلة المعزل التبديل 100a

إن مفتاح المعزل ثلاثي الطور بقدرة 100 أمبير 100a هو جهاز تبديل مصمم لأنظمة التيار المتردد ثلاثية الطور. يتم استخدامه بشكل أساسي لعزل الدوائر ولصنع أو كسر الدوائر في ظل ظروف عدم التحميل.

الوظائف الأساسية

1. عزل الدائرة: يربط أو يفصل الدوائر بأمان تحت ظروف عدم التحميل، لضمان الصيانة الآمنة.

2. التعديل التشغيلي: يعمل بالتنسيق مع قواطع الدائرة لتغيير حالة تشغيل المعدات.

3. عمليات عدم التحميل: تمكن من تبديل الخطوط المفرغة أو المحولات المفرغة داخل وخارج الخدمة.

4. نقطة انقطاع مرئية: توفر نقطة فصل واضحة، لتسهيل عملية الفحص والصيانة.

الميزات التقنية

1. الهيكل الأمثل: 100 أمبير 3 المرحلة المعزل التبديل 100a يعتمد آلية تشغيل واحدة. تعمل جهات الاتصال المتحركة المقوسة وجهات الاتصال الثابتة في انسجام تام، لضمان التبديل المتزامن لجميع المراحل الثلاث. وهذا يقلل من انحراف سفر الاتصال ويحسن الموثوقية.

2. سهولة التركيب والصيانة: التصميم المدمج لمفتاح المعزل ثلاثي الطور 100 أمبير 100 أمبير يسمح بالتركيب المريح ويحافظ على تكاليف الصيانة منخفضة.

معلمة المنتج:

ل (أ)	125 أ	160 أ	200 أ	250 أ	315 أ	400 أ	500 أ	630 أ	1000 أ	1250 أ	1600 أ	2000 أ	2500 أ	3150 أ	4000 أ
واجهة المستخدم (الخامس)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
قوة عازلة (الخامس)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
يو إم بي (كيلو فولت)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
العمل الحالي لو (أ)
400 فولت تيار متردد 21 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 فولت تيار متردد 22 ب	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 فولت تيار متردد 23 ب	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 فولت تيار متردد 21 ب	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 فولت تيار متردد 22 ب	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 فولت تيار متردد 23 ب	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 فولت تيار مستمر21	125	160	200	250	315	400	500	630
220 فولت تيار مستمر22	125	160	200	250	315	400	400	500
220 فولت تيار مستمر23	125	125	160	200
440 فولت تيار مستمر21	100	125	160	200	315	400	400	500
440 فولت تيار مستمر22	100	125	160	200	315	400	400	500
440 فولت تيار مستمر23	100	125	160	200
قوة المحرك (كيلوواط)
400 فولت	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 فولت	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
لكو (كا Rms، 0.1S / 1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
صنع وكسر القدرة
Lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (قيمة الذروة KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
الحياة الميكانيكية (مرات)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
الحياة الكهربائية (مرات)
Ue = 660 فولت التصنيف الحالي جنيه
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
الوزن (كجم)
3 أقطاب	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 أقطاب	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
عزم الدوران التشغيل (نيوتن متر)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

يكتب	حجم الإطار وحجم التثبيت
GL-125~630A	A	B	C	D	د1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

يكتب	مقاس
GL-125~630A	I	M	Z	W	Q
125 أ	55	5.5	85	190	218
160 أ	55	5.5	85	190	218
200 أ	55	5.5	85	190	218
250 أ	55	5.5	85	190	218
315 أ	60	6.5	130	240	270
400 أ	60	6.5	130	240	270
500 أ	60	6.5	130	240	270
630 أ	60	6.5	130	240	270

يكتب	حجم الإطار وحجم التثبيت
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600 أ/3	378	338	355	355	186	80	69	8	49
1600 أ/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

الأسئلة الشائعة حول المنتج:

س: هل يمكن تشغيل مفتاح المعزل ثلاثي الطور 100 أمبير 100 أمبير تحت الحمل؟
ج: لا. إن مفتاح المعزل ثلاثي الطور بقدرة 100 أمبير 100a مخصص للاستخدام في ظل ظروف عدم التحميل. لا ينبغي استخدامه لصنع أو كسر الدوائر التي تحمل تيار التشغيل العادي. لتبديل الحمل، يجب استخدام قاطع الدائرة أو مفتاح فصل الحمل.
س: ما هي المواد المستخدمة بشكل شائع في مفتاح المعزل ثلاثي الطور 100 أمبير 100 أ؟
ج: تتميز المفاتيح العازلة ذات الجودة العالية 100 أمبير ثلاثية الطور بشكل عام بأغطية مثبطة للهب أو لدن بالحرارة/معدن معززة، وملامسات نحاسية مطلية بالنحاس أو الفضة لمقاومة ومتانة منخفضة، وآليات تشغيل قوية من الفولاذ أو السبائك. هذه تضمن عمر خدمة طويل وتشغيل موثوق.
س: كيف يختلف مفتاح المعزل ثلاثي الطور 100 أمبير 100a عن قاطع الدائرة 100 أمبير ثلاثي الطور؟
ج: يمكن لقاطع الدائرة ثلاثي الطور بقدرة 100 أمبير أن يقطع تيارات الحمل والخطأ، في حين أن مفتاح المعزل ثلاثي الطور بقدرة 100 أمبير يوفر فقط قطع الاتصال في ظل عدم وجود ظروف تحميل. يتمثل دور المرحلة 100 أمبير في ضمان فصل مرئي وموثوق للسلامة، بينما تظل وظائف الحماية مع الصمامات أو القواطع.
