كيف يعمل نوع دونات المحول الحالي CT ذو التسلسل الصفري على تحسين الحماية من الأخطاء الأرضية

ملخص المقال: A صفر تسلسل CT نوع دونات المحولات الحاليةهو عنصر استشعار مهم للكشف عن الأعطال الأرضية، وتيارات التسرب، وتشوهات العزل في الأنظمة الكهربائية. مع وجود قلب حلقي يحيط بالموصلات، يمكنه اكتشاف التيار المتبقي الناتج عندما لا يصبح المجموع المتجه لتيارات الطور صفرًا. تشرح هذه المقالة مبدأ التشغيل، والبناء، والخصائص التقنية، والتطبيقات، واعتبارات الاختيار، وسبب أهمية جودة التصنيع الموثوقة لأنظمة حماية الطاقة الحديثة.

جدول المحتويات

1. ما هو نوع دونات المحولات الحالية ذات التسلسل الصفري CT؟
2. كيف يعمل نوع الدونات بدون تسلسل CT؟
3. ما هي ميزات البناء الرئيسية؟
4. ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟
5. أين يتم استخدام التصوير المقطعي بالتسلسل الصفري بشكل شائع؟
6. كيف يجب عليك اختيار التسلسل الصفري الصحيح؟
7. ما هي المزايا الرئيسية؟
8. الأسئلة الشائعة حول نوع الدونات للمحول الحالي CT من Zero Sequence
9. خاتمة

ما هو نوع دونات المحولات الحالية ذات التسلسل الصفري CT؟

بالنسبة لمهندسي الكهرباء ومحترفي توزيع الطاقة، يعد الكشف الدقيق عن التيار المتبقي أمرًا ضروريًا لتحديد الأعطال قبل أن تتطور إلى تلف في المعدات أو مخاطر الحريق أو انقطاع التيار الكهربائي بشكل غير متوقع. أصفر تسلسل CT نوع دونات المحولات الحاليةتم تصميمه خصيصًا لهذا الغرض.

على عكس محول التيار التقليدي الذي يقيس في المقام الأول التيار المتدفق عبر موصل فردي، فإن تسلسل صفري CT يراقب التأثير المغناطيسي المشترك للموصلات المتعددة التي تمر عبر قلبها الحلقي. في ظل الظروف العادية ثلاثية الطور، يكون مجموع المتجهات لتيارات الطور صفرًا تقريبًا. عند حدوث تسرب أو خطأ أرضي، يتطور عدم التوازن، مما يؤدي إلى إنشاء تيار تسلسلي صفري قابل للقياس.

وفقا لمعلومات المنتج المقدمة منXiFa، يستخدم CT التسلسل الصفري قلبًا حلقيًا ولفًا ثانويًا وهو مصمم للتطبيقات بما في ذلك الحماية من الأعطال الأرضية واكتشاف تيار التسرب ومراقبة العزل وحماية التتابع. المنتج مناسب لأنظمة الطاقة 50 هرتز وتكوينات النقطة المحايدة المختلفة.

بالنسبة للمشترين الذين يبحثون عن نوع كعكة محول التيار Zero Sequence CT، فإن فهم كل من المبدأ الكهربائي والبناء المادي أمر مهم قبل اختيار النموذج.

كيف يعمل نوع الدونات بدون تسلسل CT؟

يعتمد مبدأ التشغيل على التوازن المغناطيسي للموصلات التي تمر عبر فتحة الأشعة المقطعية. في دائرة صحية ثلاثية الطور، تتوازن التيارات عادةً مع بعضها البعض، وبالتالي فإن التدفق المغناطيسي الناتج داخل القلب الحلقي يظل صغيرًا جدًا.

عند حدوث فشل في العزل أو حدوث تسرب أرضي، يأخذ جزء من التيار مسارًا غير مقصود إلى الأرض. وبالتالي فإن التوازن الحالي مضطرب. يُنتج التدفق المغناطيسي المتبقي الناتج إشارة ثانوية يمكن إرسالها إلى مرحل الحماية أو أداة المراقبة أو معدات التحكم الأخرى.

يمكن فهم عملية الكشف المبسطة على النحو التالي:

1. تمر موصلات الطور عبر قلب CT الحلقي.
2. يستشعر التصوير المقطعي باستمرار المجال المغناطيسي المدمج.
3. يؤدي عدم التوازن الحالي إلى إنتاج تيار تسلسلي صفري.
4. يقوم الملف الثانوي بتوليد إشارة كهربائية مقابلة.
5. يقوم نظام الحماية بتقييم الإشارة.
6. إذا تم تجاوز حد الحماية المحدد مسبقًا، يمكن للمرحل إطلاق إنذار أو انقطاع الدائرة.

يوفر هذا الترتيب طريقة عملية للكشف عن التيارات المتبقية الصغيرة نسبيًا دون الحاجة إلى تصوير مقطعي تقليدي على كل موصل فردي.

ما هي ميزات البناء الرئيسية؟

يعتمد أداء تسلسل صفري من النوع الدوناتي CT بقوة على قلبه المغناطيسي، واللف، ونظام العزل، والعلبة، ودقة التصنيع. تنص XiFa على أن منتجها يستخدمسلك مطلي بالنحاس خالي من الأكسجينلللف وصفائح الفولاذ السيليكونية عالية النفاذية للنواة المغناطيسية. تهدف اختيارات المواد هذه إلى دعم التوصيل الكهربائي، والقوة الميكانيكية، والحساسية للتيارات الصغيرة ذات التسلسل الصفري.

النواة المغناطيسية الحلقية

ينشئ القلب الدائري مسارًا مغناطيسيًا مغلقًا حول الموصلات. تساعد النفاذية المغناطيسية العالية الأشعة المقطعية على الاستجابة بفعالية للتيارات المتبقية الصغيرة نسبيًا.

اللف الثانوي

يقوم الملف الثانوي بتحويل التدفق المغناطيسي المكتشف إلى إشارة كهربائية قابلة للاستخدام لمعدات الحماية والمراقبة. تؤثر جودة اللف بشكل مباشر على اتساق الإشارة والموثوقية على المدى الطويل.

العزل والتغليف

قد يشتمل هيكل المنتج على راتنجات الإيبوكسي أو غلاف مطاط السيليكون. تساعد هذه الحماية على تحسين مقاومة الرطوبة والتلوث البيئي، وهو أمر مهم بشكل خاص في بيئات توزيع الكهرباء.

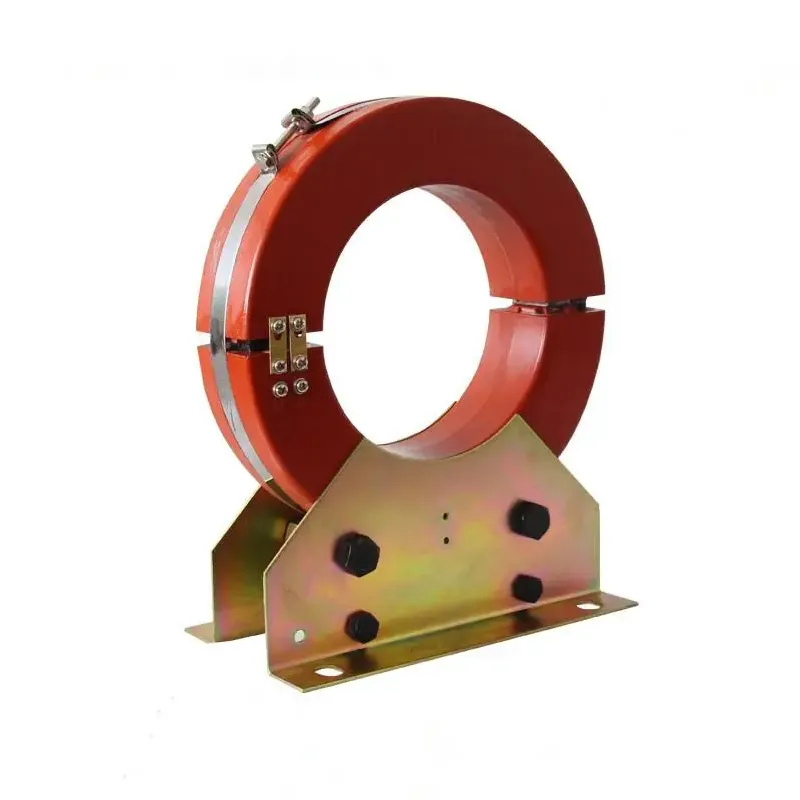

خيارات النواة الصلبة وخيارات النواة المنفصلة

يمكن أن تختلف متطلبات التثبيت. تتطلب التصميمات ذات النواة الصلبة بشكل عام تمرير الكابلات عبر جهاز CT قبل الاتصال، في حين أن تكوينات النواة المنقسمة يمكن أن تكون مفيدة لمشاريع التعديل التحديثي حيث يكون فصل الموصلات الموجودة غير مرغوب فيه.

ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟

لا ينبغي أن يعتمد اختيار التصوير المقطعي المحوسب أبدًا على القطر المادي فقط. يجب تقييم التوافق الكهربائي ومتطلبات الترحيل وترتيب الموصل وظروف التثبيت معًا.

تسرد المواصفات المنشورة من قبل الشركة المصنعة العديد من نماذج LXK، بما في ذلك إصدارات Φ80 وΦ100 وΦ120 وΦ150 وΦ180 وΦ220 وΦ240، مع مجموعات مختلفة من المرحل والاتصال وقيمة المقياس والتيار الأساسي. يجب على المشترين تأكيد التكوين الدقيق مع الشركة المصنعة قبل تقديم الطلب.

أين يتم استخدام التصوير المقطعي بالتسلسل الصفري بشكل شائع؟

إن القدرة على اكتشاف التيار المتبقي تجعل هذا النوع من الأشعة المقطعية مفيدًا عبر مجموعة واسعة من تطبيقات الحماية الكهربائية. ويمكن دمجه في أنظمة الحماية حيث يكون الكشف المبكر عن التسرب أو الأعطال الأرضية أمرًا مهمًا.

• الحماية من الخطأ الأرضي:يكتشف التيار المتبقي المرتبط بالأخطاء على الأرض.
• مراقبة التسرب الحالي:يساعد على تحديد المسارات الحالية غير الطبيعية.
• مراقبة العزل:يدعم التعرف على ظروف العزل المتدهورة.
• أنظمة توزيع الطاقة:يوفر المعلومات الحالية المتبقية لمرحلات الحماية.
• الشبكات الذكية:يمكن دمجها في أنظمة المراقبة والحماية الذكية.
• المعدات الصناعية:يساعد على مراقبة المعدات الكهربائية التي تتطلب الكشف المستمر عن الأخطاء.
• بناء الشبكات الكهربائية:يدعم السلامة الكهربائية وحماية التوزيع.
• أنظمة النقل بالسكك الحديدية:يمكن دمجها في أنظمة المراقبة الكهربائية المتخصصة.

تحدد XiFa على وجه التحديد الشبكات الذكية، والنقل بالسكك الحديدية، وأنظمة البناء الكهربائية، ومراقبة المعدات الصناعية من بين مجالات التطبيق لمنتجات CT ذات التسلسل الصفري.

كيف يجب عليك اختيار التسلسل الصفري الصحيح؟

بالنسبة لفرق المشتريات، يتضمن اختيار النموذج المناسب أكثر من مجرد اختيار أكبر نواة متاحة. يمكن أن يؤدي التقييم المنهجي إلى تقليل مشكلات التوافق وتحسين كفاءة التثبيت.

1. تحقق من ترتيب الكابل.تأكد من عدد وترتيب الموصلات التي سوف تمر عبر فتحة التصوير المقطعي.
2. قياس الفتحة المطلوبة.تأكد من أن القطر الداخلي يوفر مساحة كافية للكابلات الموجودة.
3. تأكيد تتابع الحماية.يجب أن تكون خصائص إخراج وترحيل CT متوافقة.
4. التحقق من النظام الكهربائي.تحقق من التردد والتكوين المحايد وطريقة التأريض ومتطلبات النظام الأخرى.
5. تقييم بيئة التثبيت.الرطوبة والتلوث ودرجة الحرارة ومساحة التثبيت المتاحة يمكن أن تؤثر على البناء المناسب.
6. النظر في متطلبات التحديثية.قد توفر التصميمات ذات النواة المنقسمة راحة أكبر عندما لا يمكن فصل الكابلات الموجودة بسهولة.
7. مراجعة جودة الشركة المصنعة.ينبغي النظر في المواد الأساسية، ومواد اللف، والعزل، وإجراءات الاختبار، واتساق التصنيع قبل الشراء بالجملة.

بالنسبة للمشترين الدوليين الذين يستوردون منتجات من مصنع أو مورد صيني، يجب الحصول على الوثائق الفنية وتأكيد الطراز قبل الشراء. وهذا مهم بشكل خاص عندما يتم دمج الأشعة المقطعية في نظام حماية أكبر.

ما هي المزايا الرئيسية؟

يمكن للتسلسل الصفري للتسلسل الصفري من نوع الدونات الذي تم اختياره بشكل صحيح أن يوفر العديد من الفوائد العملية لأنظمة الحماية الكهربائية:

• حساسية عالية:يمكن أن يساعد النواة المغناطيسية المناسبة في اكتشاف التيارات المتبقية الصغيرة.
• هيكل مدمج:يمكن أن يتناسب التكوين الحلقي بكفاءة حول الموصلات الموجودة.
• الاستشعار غير التدخلي:يتم تحقيق الكشف عن التيار دون وضع الملف الأولي على التوالي مع الدائرة.
• تكامل الحماية:يمكن توصيل الإشارات الثانوية بمرحلات الحماية ومعدات المراقبة.
• تركيب مرن:يمكن أن تستوعب خيارات البناء المتاحة سيناريوهات التثبيت المختلفة.
• نطاق تطبيق واسع:مناسبة للبيئات الصناعية والتجارية والبنية التحتية وتوزيع الطاقة.

يجمع تصميم منتج XiFa بين قلب حلقي مع غلاف ثانوي وغطاء وقائي، بينما يؤكد اختيار المواد المذكورة على التوصيل والقوة الميكانيكية والحساسية المغناطيسية.

الأسئلة الشائعة حول نوع الدونات للمحول الحالي CT من Zero Sequence

ما هو نوع دونات المحولات الحالية Zero Sequence CT المستخدم؟

يتم استخدامه بشكل أساسي للكشف عن التسلسل الصفري أو التيار المتبقي الناتج عن الأعطال الأرضية وتيارات التسرب ومشاكل العزل. يمكن توفير الإشارة الناتجة لمرحلات الحماية أو معدات المراقبة.

كيف يمكن للتصوير المقطعي المحوسب من النوع الدوناتي اكتشاف خطأ أرضي؟

تمر الموصلات عبر القلب الحلقي. في ظل ظروف متوازنة، يتم إلغاء تأثيراتها المغناطيسية إلى حد كبير. يؤدي الخطأ الأرضي إلى حدوث خلل في التوازن، مما ينتج عنه تدفق مغناطيسي متبقي يحوله التصوير المقطعي إلى إشارة كهربائية ثانوية.

ما هي الأحجام الأساسية المتاحة؟

تسرد معلومات منتج XiFa المشار إليها نماذج LXK بتكوينات Φ80 وΦ100 وΦ120 وΦ150 وΦ180 وΦ220 وΦ240. يجب التحقق من المواصفات الدقيقة وفقًا للنموذج المحدد وتطبيق الحماية.

هل يمكن استخدام التصوير المقطعي المحوسب بالتسلسل الصفري في مشاريع التعديل التحديثي؟

نعم. تخدم الهياكل الصلبة والأساسية المنفصلة متطلبات التثبيت المختلفة. يمكن أن يكون التصميم ذو النواة المنقسمة مفيدًا حيث لا يمكن فصل الكابلات الموجودة أثناء التثبيت.

ما الذي يجب أن أقدمه عند طلب عرض الأسعار؟

يجب أن توفر فرق المشتريات بشكل مثالي الفتحة الأساسية المطلوبة، وتردد النظام، وترتيب الموصل، ونموذج الترحيل، وطريقة الاتصال، ومتطلبات التيار الأساسي، وبيئة التثبيت، والكمية. يساعد توفير هذه التفاصيل الشركة المصنعة أو الموردة في الصين على التوصية بتكوين متوافق بشكل أكثر كفاءة.

خاتمة

A صفر تسلسل CT نوع دونات المحولات الحاليةيوفر نهجًا مركزًا وعمليًا للكشف عن التيار المتبقي، مما يجعله ذا قيمة للحماية من الأعطال الأرضية، ومراقبة التسرب، والإشراف على العزل، والحماية الكهربائية الذكية. يؤثر قلبها الحلقي، والملف الثانوي، وهيكل العزل، وتكوين التثبيت على أداء النظام. تسلط معلومات المنتج المنشورة من XiFa الضوء على فولاذ السيليكون عالي النفاذية، والأسلاك المطلية بالنحاس الخالي من الأكسجين، وأحجام قلب LXK المتعددة، والتوافق مع أنظمة الطاقة بتردد 50 هرتز.

إذا كنت مصادر موثوقةصفر تسلسل CT نوع دونات المحولات الحاليةلمشروع توزيع طاقة جديد، أو نظام حماية، أو تطبيق تحديثي،اتصل بنافي XiFa لمناقشة متطلباتك الفنية واختيار النموذج والاقتباس. يمكن أن يساعد توفير معلمات النظام لديك مسبقًا في تسريع عملية مطابقة المنتج وشرائه.
