محول التوزيع من 13.8 كيلو فولت إلى 380 فولت 2500 كيلو فولت أمبير هو جهاز تحويل الطاقة الأساسي للسيناريوهات الصناعية والطاقة الجديدة والتجارية، والتي يمكن تصنيفها إلى تكوينين رئيسيين، بما في ذلك النوع المغمور بالزيت (سلسلة S11) والنوع الجاف (سلسلة SCB14). كلاهما يلبي متطلبات سعة 2500 كيلو فولت أمبير، ومصمم بشكل احترافي للتنحي بشكل مطرد عن الجهد المتوسط العالي 13.8 كيلو فولت إلى 380 فولت منخفض الجهد الكهربي، مع الالتزام الصارم بالمعايير الدولية والمحلية لضمان الأداء المستقر والسلامة العالية وعمر الخدمة الطويل.
يتميز محول التوزيع المغمور بالزيت من 13.8 كيلو فولت إلى 380 فولت بقدرة 2500 كيلو فولت أمبير بتكلفة منخفضة وقدرة تحميل زائد قوية، مما يجعله مناسبًا لسيناريوهات الأحمال الثقيلة الخارجية مثل المناجم والمحطات الفرعية الخارجية والمجمعات الصناعية الكبيرة. في المقابل، فإن محول التوزيع من النوع الجاف 13.8 كيلو فولت إلى 380 فولت 2500 كيلو فولت أمبير مقاوم للحريق، ومقاوم للانفجار، ولا يحتاج إلى صيانة، وموفر للطاقة، ومناسب للمتطلبات الداخلية والمقاومة للانفجار. يمكن للعملاء اختيار النوع المناسب بمرونة وفقًا لبيئة التثبيت الفعلية ولوائح سلامة الموقع وميزانية المشروع.
| فئة المعلمة | اسم المعلمة | القيمة القياسية |
|
المعلمات ذات التقييم الأساسي |
القدرة المقدرة | 2500 كيلو فولت أمبير (2.5 ميجا فولت أمبير) |
| جانب الجهد العالي (HV) | 13.8 كيلو فولت، ثلاث مراحل، △ اتصال | |
| جانب الجهد المنخفض (LV) | 380 فولت (جهد الخط)/220 فولت (جهد الطور)، ثلاث مراحل، اتصال Y | |
| التردد المقدر | 50/60 هرتز | |
| مجموعة الاتصال | دين11/دين1 | |
| مقاومة ماس كهربائى | 5% (نموذجي، 4%-6% قابل للتخصيص) | |
| اضغط على المغير | الجهد العالي ± 2 × 2.5٪ (5 صنابير، خارج الدائرة) | |
| معلمات مغمورة بالزيت | مثال نموذجي | S11/S13/S22-2500/13.8 |
| طريقة التبريد | ONAN (التبريد الطبيعي المغمور بالزيت) / ONAF (تبريد الهواء القسري) | |
| مستوى العزل | BIL 95KV (نبض البرق) / 30kV (تحمل تردد الطاقة الجهد االكهربى) |
|
| المزايا | تكلفة منخفضة، قدرة تحميل زائدة قوية، تبديد جيد للحرارة | |
| معلمات النوع الجاف | مثال نموذجي | SCB14/SCR-2500-13.8/0.38 |
| طريقة التبريد | AN (التبريد الطبيعي)/AF (تبريد الهواء القسري)، عزل الحرارة فئة المقاومة F (155 درجة مئوية) |
|
| مستوى الحماية | IP00/IP23/IP54 | |
| المزايا | مقاوم للحريق والانفجار، لا يحتاج إلى صيانة، صغير الحجم | |
| الخسارة والكفاءة (50 هرتز مرجع) |
خسارة عدم التحميل (Po) | ×2.8-3.5 كيلو واط |
| فقدان الحمل (باك، 75 درجة مئوية) | ×16-19 كيلو واط | |
| الخسارة الإجمالية | ×19-22.5 كيلو واط |

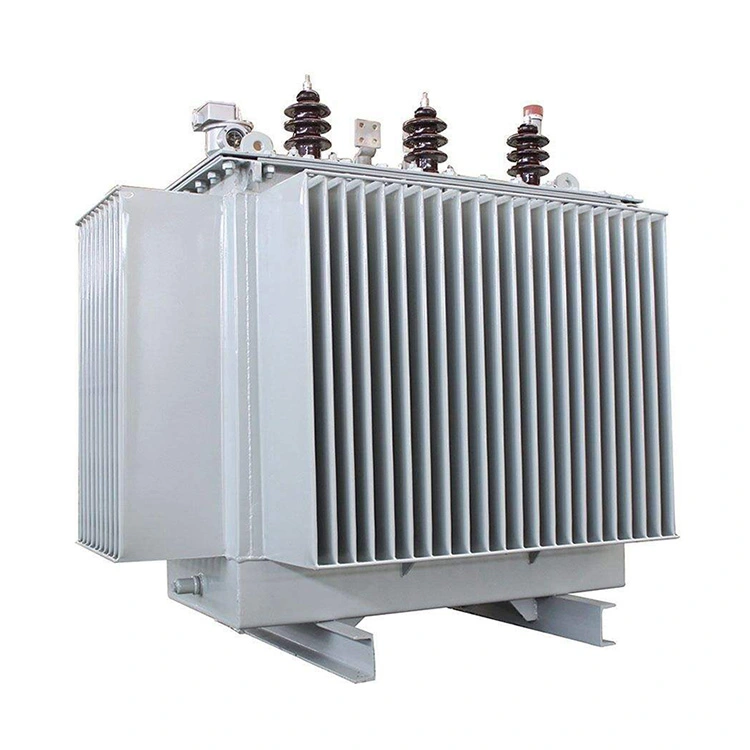

تم تصميم S11 المغمور بالزيت خصيصًا للتركيب في الهواء الطلق وفي الهواء الطلق. مع القدرة على التكيف البيئي القوي، يمكنه تحمل درجات الحرارة العالية والمطر والغبار والمناخ القاسي. إنها تشغل مساحة أرضية كبيرة وتتطلب منطقة مستقلة جيدة التهوية، وهي مثالية للمناطق الصناعية النائية والمحطات الفرعية الخارجية ومواقع التعدين ومشاريع توزيع الطاقة الميدانية.
يتم إعطاء الأولوية لمحول التوزيع الجاف SCB14 13.8kv إلى 380v 2500kva للتركيب الداخلي، مثل غرف توزيع الطاقة ومباني المصانع والمجمعات التجارية والمساحات تحت الأرض. إنه يتميز بحجم صغير وشغل صغير، ولا يوجد خطر لتسرب السوائل، ولا يحتاج إلى حوض سباحة معزول. إنه قابل للتطبيق أيضًا لإمدادات الطاقة الحضرية عالية الكثافة ومساحات التثبيت المحدودة.
يستخدم الزيت المغمور S11 زيت المحولات كوسيلة تبريد وعزل. ويجلب الزيت القابل للاشتعال مخاطر محتملة للحريق والتسرب، لذلك لا يمكن استخدامه في المناطق المغلقة أو المزدحمة أو المقاومة للانفجار. يلزم اتخاذ تدابير إضافية للوقاية من الحرائق ومكافحة التسرب أثناء التثبيت.
مصنوع من هيكل صب راتنجات الايبوكسي، النوع الجاف SCB14 يتميز بمقاومته للحريق، ومثبطات اللهب، ومقاوم للانفجار، وعدم التسرب. إنه يتمتع بسلامة عزل عالية، ولا يوجد خطر خفي للاحتراق، ويلبي تمامًا معايير السلامة الصارمة للمباني الداخلية والعامة ومصانع الكيماويات وورش العمل المقاومة للانفجار.
يلزم إجراء صيانة دورية لمحول التوزيع من 13.8 كيلو فولت إلى 380 فولت بقدرة 2500 كيلو فولت أمبير المغمور بالزيت S11، بما في ذلك الفحص الدوري لجودة الزيت وأداء الختم ومستوى الزيت والشيخوخة الداخلية. يلزم تصفية الزيت أو استبداله كل عام أو عامين، مع إجراء فحص احترافي منتظم، مما يؤدي إلى زيادة أعباء الصيانة على المدى الطويل.
النوع الجاف SCB14 هو تصميم لا يحتاج إلى صيانة تقريبًا. ليست هناك حاجة إلى زيت عازل، فقط تنظيف بسيط للملفات من الغبار بشكل منتظم. إنها لا تحتاج إلى فحص يومي معقد، مما يوفر تكاليف العمالة والصيانة، ومناسبة لمحطات الطاقة غير المراقبة.
يتمتع S11 المغمور بالزيت بقدرة فائقة على تبديد الحرارة عن طريق تدوير زيت المحولات، مع قدرة تحميل زائدة قوية. يمكن أن يحافظ على عملية التحميل الثقيل على المدى الطويل وتأثير التحميل الزائد لفترة قصيرة، وهو مثالي لخطوط الإنتاج الصناعي ذات التحميل العالي المستمر.
النوع الجاف SCB14 يعتمد على تبريد الهواء الطبيعي أو تبريد الهواء القسري. حد التحميل الزائد أقل نسبيًا من النوع المغمور بالزيت، وتأثير تبديد الحرارة يتأثر بسهولة بظروف التهوية الداخلية، وهو أكثر ملاءمة لتشغيل الحمل المستقر والتقليدي.
تكلفة شراء S11 المغمورة بالزيت أقل نسبيًا بالنسبة للنماذج ذات السعة الكبيرة. لكن فقدان عدم التحميل وفقدان الحمل أعلى قليلاً، مما يؤدي إلى استهلاك طاقة أعلى نسبيًا على المدى الطويل.
تعد تكلفة شراء النوع الجاف SCB14 أعلى نسبيًا، ولكن مع تصميم محسّن منخفض الخسارة وكفاءة أعلى في استخدام الطاقة. إنه يقلل من فقدان الطاقة اليومي، ويوفر نفقات الكهرباء في التشغيل طويل المدى، ويجلب فوائد أفضل لتوفير الطاقة للمشاريع ذات الدورة الطويلة.
محول توزيع 13.8 كيلو فولت إلى 380 فولت 2500 كيلو فولت أمبير اقتراح الاختيار النهائي:
اختر زيت S11 مغمورًا: إذا كان مشروعك في الهواء الطلق، بميزانية محدودة، وحمل ثقيل على المدى الطويل، وموقع مفتوح غير مراقب ولا توجد متطلبات صارمة للحماية من الحرائق.
اختر النوع الجاف SCB14: إذا تم تركيبه في الداخل، وفي حشود كثيفة، وفي المناسبات الكيميائية والقابلة للاشتعال، مع معايير أمان عالية، ومتطلبات صيانة منخفضة، ومتطلبات توفير الطاقة على المدى الطويل.
