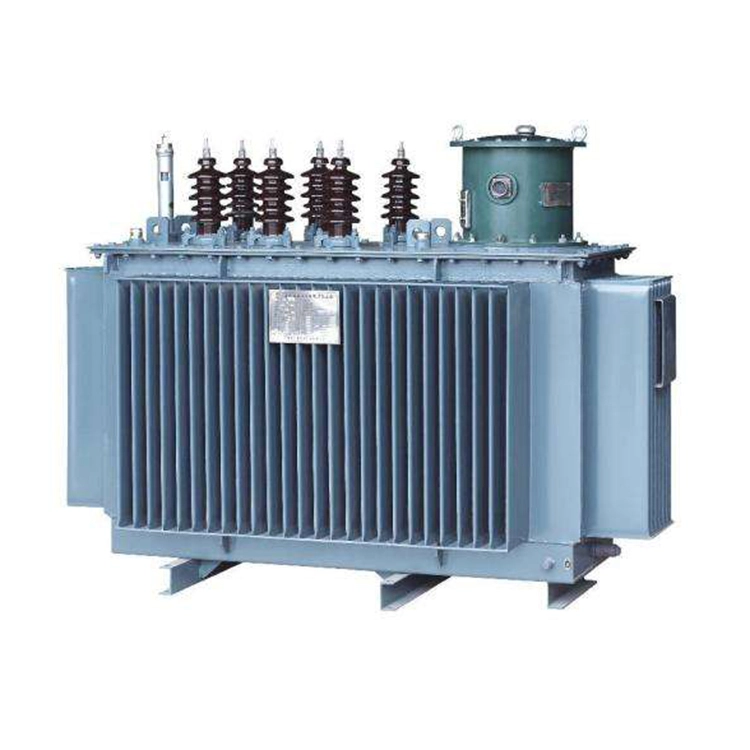

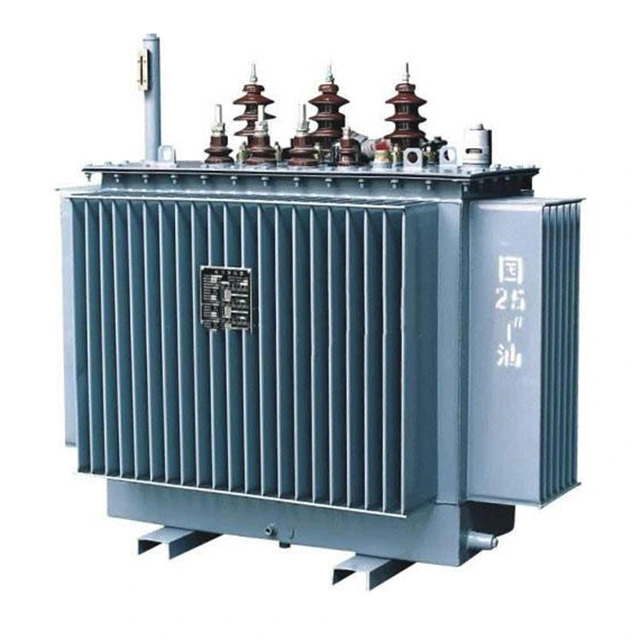

محول التوزيع المثبت على عمود 10 كيلو فولت 500 كيلو فولت أمبير عبارة عن محول ثلاثي الطور، مغمور بالزيت، من النوع الخارجي يتم تثبيته مباشرة على أعمدة الكهرباء لخفض الجهد المتوسط 10 كيلو فولت إلى جهد منخفض 400 فولت (من خط إلى خط) لتوزيع الطاقة السكنية والتجارية والصناعية الخفيفة. إنه يتميز بتصميم مدمج، وخزان مغلق بالكامل، وخسارة منخفضة، وانخفاض مستوى الضجيج، والحد الأدنى من الصيانة، ومتوافق مع معايير IEC 60076 وGB/T 1094.
تم تصميم محول التوزيع المثبت على عمود بقدرة 10 كيلو فولت و500 كيلو فولت أمبير من أجل المتانة والكفاءة، وهو يعتمد تصميمًا مدمجًا وموفرًا للمساحة يلغي الحاجة إلى محطات فرعية مخصصة، مما يقلل بشكل كبير من تكاليف البناء والتركيب المدني. يمنع هيكل الخزان المموج المغلق بالكامل تسرب الزيت ودخول الرطوبة، مما يضمن التشغيل بدون صيانة وعمر خدمة يزيد عن 20 عامًا في الظروف العادية.
تم تصميم محول التوزيع المثبت على عمود بقدرة 10 كيلو فولت 500 كيلو فولت أمبير باستخدام نواة فولاذية من السيليكون منخفضة الفقد من الدرجة S11 ولفائف نحاسية عالية التوصيل، ويمكن أن يحقق خسائر منخفضة في عدم التحميل والتحميل، وهو ما يفضي إلى تقليل استهلاك الطاقة التشغيلية وتكاليف المرافق على المدى الطويل. يتم التحكم في مستوى الضوضاء أقل من 55 ديسيبل، مما يجعلها صديقة للبيئة للمناطق السكنية.
| غرض | مواصفة |
| السعة المقدرة | 500 كيلو فولت أمبير |
| الجهد الأساسي | 10 كيلو فولت (±5% صنبور خارج الدائرة) |
| الجهد الثانوي | 0.4 كيلو فولت (400 فولت) |
| المرحلة / التردد | 3 مراحل، 50 هرتز |
| مجموعة المتجهات | Dyn11 (قياسي)/Yyn0 |
| طريقة التبريد | أونان (زيت الهواء الطبيعي الطبيعي) |
| مستوى العزل | الجهد العالي: Li75/Ac28؛ الجهد المنخفض: Ac3 |
| عدم فقدان التحميل | ≥680 واط (S11)/ ≥580 واط (S13) |
| فقدان الحمل (75 درجة مئوية) | .55,150 واط (Dyn11) |
| مقاومة ماس كهربائى | 4%-4.5% (قياسي) |
تم تصميم محول التوزيع المثبت على عمود بقدرة 10 كيلو فولت و500 كيلو فولت أمبير للتركيب المباشر على أعمدة خرسانية أو فولاذية، مما يوفر الحاجة إلى المساحة الأرضية. ويعمل تكوينه المدمج المُحسّن ووزنه المنخفض على تبسيط عملية النقل والتركيب في الموقع، مما يقلل بشكل كبير من تكاليف الهندسة المدنية والبناء لمشاريع التوزيع. تم تصميم التصميم ليتحمل الضغوط الميكانيكية لتركيب العمود، مما يضمن السلامة على المدى الطويل حتى في ظل أحمال الرياح والاهتزازات.
مزودًا بتكنولوجيا أساسية منخفضة الفقد من سلسلة S11، يوفر محول التوزيع المثبت على عمود بقدرة 10 كيلو فولت و500 كيلو فولت أمبير انخفاضًا بنسبة 10-20% في خسائر عدم التحميل والتحميل مقارنة بالنماذج التقليدية. ومن خلال استخدام نوى فولاذ السيليكون المدرفلة على البارد والملفات النحاسية الدقيقة، فإنه يقلل من هدر الطاقة أثناء عملية التحميل الكاملة والجزئية. ويؤدي ذلك إلى خفض التكاليف التشغيلية، وانخفاض انبعاثات الكربون، وتحسين الكفاءة العامة.
يمنع تصميم الخزان الملحوم والمحكم الغلق تسرب الزيت ودخول الرطوبة والتلوث الناتج عن الغبار أو الحطام. وهذا يلغي الحاجة إلى الصيانة الروتينية، مما يضمن أداءً متسقًا وعمر خدمة يزيد عن 20 عامًا في ظل ظروف التشغيل العادية. يعمل خزان التخزين المموج أيضًا كنظام تبريد متكامل، يمكنه تبديد الحرارة بكفاءة وتوفير بيئة مغلقة تمامًا لزيت المحولات.
تم تصميم محول التوزيع المثبت على عمود بقدرة 10 كيلو فولت و500 كيلو فولت أمبير بقوة ميكانيكية عالية للدائرة القصيرة، وهو مصمم لتحمل تيارات الأعطال دون تشوه أو فشل. ويضمن تصميمه المنخفض الضوضاء، الذي يتم التحكم فيه بأقل من 55 ديسيبل، الحد الأدنى من التأثير البيئي في المناطق السكنية والحضرية. الاستقرار الحراري الممتاز ونطاق درجة حرارة التشغيل الواسع (-25 درجة مئوية إلى +40 درجة مئوية) يجعلها مناسبة لمختلف الظروف الخارجية، بما في ذلك الرطوبة العالية والأمطار الغزيرة والتقلبات الشديدة في درجات الحرارة.
1.شبكات التوزيع الحضرية والريفية.
2. المناطق السكنية والمناطق التجارية والمصانع الصغيرة.
3.أنظمة الطاقة المتجددة.
