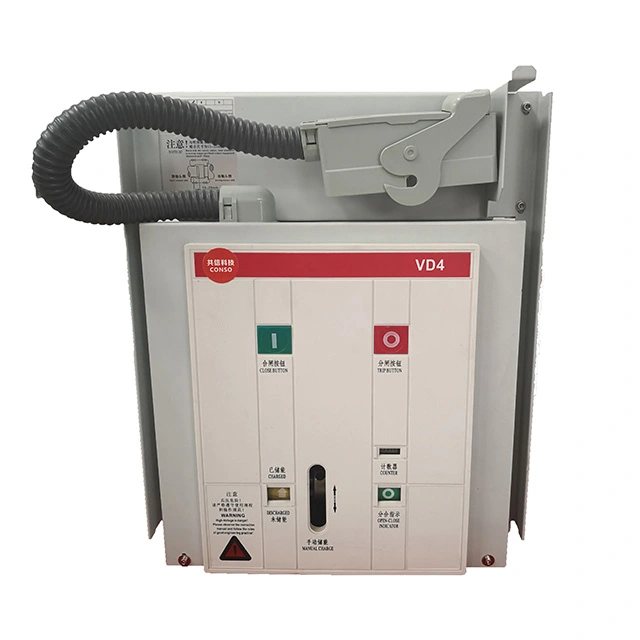

A قاطع الدائرة الفراغية (VCB)هو أحد أجهزة التبديل الأكثر موثوقية والمستخدمة على نطاق واسع في أنظمة الطاقة ذات الجهد المتوسط. من خلال استخدام الفراغ كوسيلة لإطفاء القوس الكهربائي، توفر VCBs أداء عزل فائقًا وعمر خدمة طويل وأقل قدر من الصيانة، والتوافق البيئي الممتاز.
في هذا الدليل المتعمق، سنشرحما هو قاطع الدائرة الكهربائية, كيف يعمل، إنهالمكونات الرئيسية, المزايا على قواطع الدائرة الأخرى، والتطبيقات النموذجية. تم تصميم هذه المقالة لمساعدة المهندسين، يفهم مقاولو EPC وصناع القرار في أنظمة الطاقة بوضوح سبب كون VCBs الخيار المفضل في الشبكات الكهربائية الحديثة.
A قاطع الدائرة الفراغية (VCB)هو نوع من المفاتيح الكهربائية المصممة لحماية الدوائر الكهربائية عن طريق المقاطعة التدفق الحالي في ظل الظروف العادية والخطأ. على عكس قواطع دوائر النفط أو الغاز، يستخدم VCBبيئة فراغ عاليةكوسيلة تبريد القوس.
عندما تنفصل نقاط التلامس الموجودة داخل القاطع، ينطفئ القوس الكهربائي المتولد بسرعة في الفراغ بسبب عدم وجود مواد قابلة للتأين جزيئات. وهذا يجعل قواطع الدائرة الفراغية فعالة للغاية وآمنة لنطاقات الجهد المتوسط، عادةً من3.3 كيلو فولت إلى 36 كيلو فولت.
يعتمد مبدأ عمل قاطع الدائرة الفراغية علىالانتعاش السريع للقوة العازلة في الفراغ. عند حدوث خطأ، تقوم آلية القاطع بفصل نقاط الاتصال داخل قاطع فراغي محكم الغلق.
هذا الانقراض الفعال للقوس هو السبب وراء شهرة قواطع الدائرة الكهربائيةقدرة كسر عاليةوالتحمل الكهربائي الطويل.
| عنصر | وظيفة |
|---|---|
| قاطع فراغ | يطفئ القوس ويقاطع تدفق التيار |
| اتصالات ثابتة ومتحركة | توصيل وقطع التيار الكهربائي |
| آلية التشغيل | يوفر الطاقة الميكانيكية لفتح وإغلاق الاتصالات |
| الضميمة العازلة | يضمن العزل الكهربائي والسلامة |
| دائرة التحكم | يدير منطق التعثر والإغلاق والحماية |
بالمقارنة مع التقنيات التقليدية، توفر قواطع الدائرة الفراغية حلاً متوازناً للأداء، الاستدامة وتكلفة دورة الحياة.
| ميزة | VCB | SF₆ سي بي | زيت سي بي |
|---|---|---|---|
| متوسط القوس | مكنسة | غاز SF₆ | زيت |
| صيانة | منخفض جدًا | واسطة | عالي |
| التأثير البيئي | صديقة للبيئة | عالية (الغازات الدفيئة) | خطر التلوث |
| الجهد النموذجي | ما يصل إلى 36 كيلو فولت | ما يصل إلى 800 كيلو فولت | ما يصل إلى 33 كيلو فولت |
تستخدم قواطع الدائرة الفراغية على نطاق واسع في:
الشركات المصنعة مثلXiFaتوفير حلول قواطع دوائر فراغية مصممة للوفاء بها المعايير الدولية ومتطلبات التطبيق المتنوعة.
عند اختيار VCB، ضع في اعتبارك العوامل التالية:
واحدة من أكبر مزايا قواطع الدائرة الكهربائية هيانخفاض الطلب على الصيانة. نظرًا لعدم وجود نفط أو غاز يمكن استبداله، تركز عمليات الفحص الروتينية بشكل أساسي على الأجزاء الميكانيكية ودوائر التحكم.
في ظل ظروف التشغيل العادية، يمكن لـ VCB تحقيق عمر خدمة يصل إلى20-30 سنة.
يوفر الفراغ قوة عازلة ممتازة وانطفاء القوس السريع، مما يضمن انقطاعًا آمنًا وموثوقًا.
نعم. لا تستخدم VCBs الزيت أو غاز SF₆، مما يجعلها واحدة من أكثر تقنيات قواطع الدائرة الصديقة للبيئة.
تستخدم قواطع الدائرة الفراغية بشكل أساسي في أنظمة الجهد المتوسط حتى 36 كيلو فولت.
عادةً، تتطلب VCBs الحد الأدنى من الصيانة، مع إجراء عمليات فحص دورية كل بضع سنوات.
إذا كنت تبحث عن حلول قواطع كهربائية موثوقة وفعالة ومسؤولة بيئيًا،XiFaتقدم مجموعة واسعة من المنتجات المصممة لأنظمة الطاقة الحديثة. لا تتردد فياتصل بناللحصول على دعم الخبراء والتوجيه الفني والحلول المخصصة لمشروعك.
