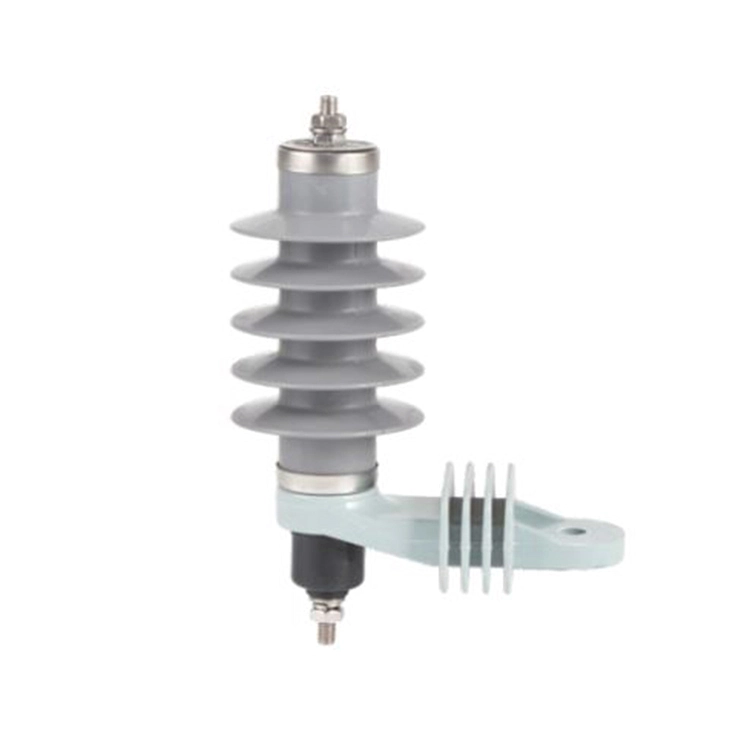

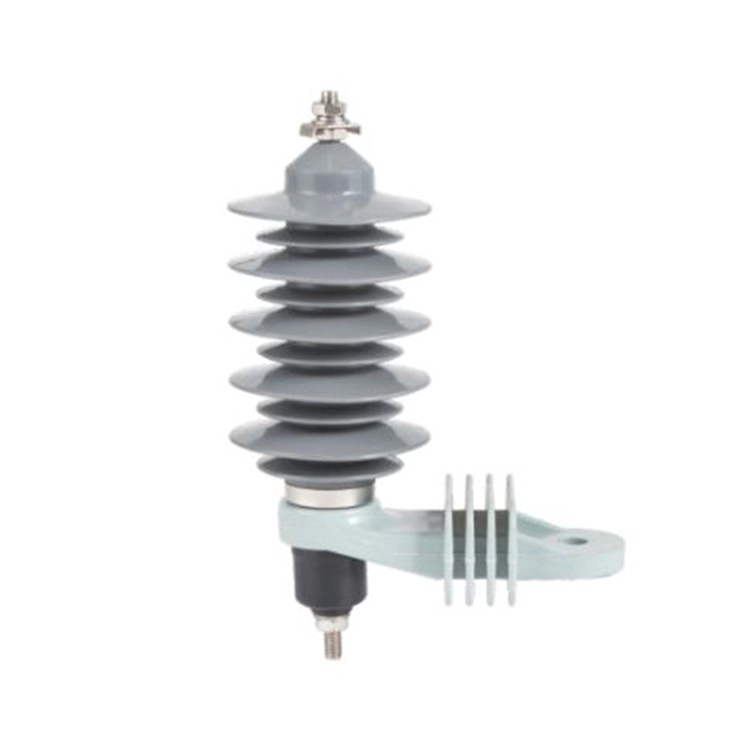

إن مانع الصواعق للمحطة الفرعية 11 كيلو فولت تيار متردد 1 المرحلة عبارة عن جهاز حماية من الجهد الزائد يعتمد على شبكة طاقة تيار متردد 11 كيلو فولت. يمكن أن يعزز استقرار الطاقة لمحولات التوزيع واللوحات الكهربائية. ثلاث قطع من محطة فرعية للتيار المتردد بقدرة 11 كيلو فولتمانع الصواعقمخصص لمجموعة واحدة لحماية الجهاز المستهدف في كل ثلاث مراحل. مزايا واقي الصواعق أحادي الطور للمحطة الفرعية 11 كيلو فولت تيار متردد هي كما يلي:
1. يمكنه حماية المحولات، المفاتيح الكهربائية والكابلات في المحطات الفرعية بشكل فعال من الأضرار الناجمة عن ضربات البرق.
2. اعتماد تقنية مكثف ZnO لتوفير خصائص غير خطية ممتازة ووقت استجابة سريع وجهد متبقي منخفض.
3. قادر على تحمل العديد من الصواعق والصدمات مع عامل أمان عالي.
4. عمر خدمة طويل وتكاليف تشغيل منخفضة.
5. اعتماد قذيفة الخزف أو قذيفة مطاط السيليكون، مسعور جيدة، ومقاومة التلوث والاستقرار للأشعة فوق البنفسجية.
6. تطبيق واسع، مناسب لمحطات التوزيع، المصانع، الخ.
بالنسبة إلى مانع الصواعق من نوع المحطات الفرعية من 3 إلى 35 كيلو فولت:
|
وضع |
نحن |
أور |
جامعة كاليفورنيا |
U1mA |
مقابل |
فل |
Vsw |
إل دي (2 مللي ثانية) |
HC (4/10 ميكروثانية) |
|
|
كيلو فولت (rms) |
≮كيلو فولت |
≯كيلو فولت |
A |
كا |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| نحن | الجهد المقنن للنظام |
| أور | الجهد المقدر للصواعق |
| جامعة كاليفورنيا | جهد التشغيل المستمر |
| U1mA | الجهد المرجعي للتيار المستمر عند 1 مللي أمبير |
| مقابل | الجهد المتبقي للنبض الحالي الحاد؛ |
| فل | البرق الجهد المتبقي |
| Vsw | تبديل الجهد المتبقي |
| إل دي | مقاومة النبضات الحالية لفترة طويلة |
| HC | ارتفاع الدافع الحالي الصمود |
س: ما هو عمر الخدمة المتوقع للمرحلة الأولى من مانع الصواعق لمحطة فرعية بقدرة 11 كيلو فولت تيار متردد؟
ج: إن العمر المتوقع لموانع الصواعق أحادية الطور لمحطة فرعية 11 كيلو فولت تيار متردد يتراوح بين 10 و20 عامًا، اعتمادًا على الظروف البيئية وممارسات الصيانة.
س: كم مرة يجب فحص مانعات الصواعق أحادية الطور للمحطة الفرعية بجهد 11 كيلو فولت؟
ج: يوصى بفحصها مرة واحدة سنويًا، أو بشكل متكرر في البيئات عالية المخاطر مثل المناطق الساحلية أو المناطق شديدة التلوث.
س: ما هي إجراءات الصيانة المطلوبة لمرحلة واحدة من مانع الصواعق للمحطة الفرعية بقدرة 11 كيلو فولت تيار متردد؟
ج: إجراء فحص بصري كل 6-12 شهرًا للتحقق من عدم وجود ضرر أو تلوث. فحص مقاومة الأرض ومراقبة سجل عداد الارتفاع. 3. الاختبار الكهربائي السنوي وتقييم ما بعد الصاعقة.
