ملخص المقال:يمكن أن يبدو نظام الطاقة مستقرًا من الخارج بينما يواجه بصمت إجهاد الجهد الزائد المتكرر الناتج عن البرق، وعمليات التبديل، والتأريض الضعيف، وتقادم العزل، والظروف الخارجية القاسية. يشرح هذا المقال كيف أصواعق الطفرةيساعد على حماية المحولات والمفاتيح الكهربائية وخطوط التوزيع واللوحات الكهربائية الصناعية. كما أنه يوفر للمشترين طريقة عملية لمقارنة تقييمات الجهد، ومواد الإسكان، وقدرة التفريغ، وبيئات التثبيت، ودعم الموردين قبل اتخاذ قرار الشراء. بالنسبة لمهندسي المشاريع وفرق المشتريات ومقاولي الكهرباء، الهدف بسيط: اختر الحماية التي تقلل من فشل المعدات ووقت التوقف عن العمل وتكلفة الاستبدال غير الضرورية.
جدول المحتويات
- الخطوط العريضة للمادة
- لماذا تصبح الحماية من الجهد الزائد مخاطرة شراء مخفية؟
- كيف يحمي مانع الصواعق المعدات الكهربائية؟
- ما هي العوامل التي يجب على المشترين مقارنتها قبل اختيار صواعق الصواعق؟
- أين يجب استخدام مانع الصواعق في المشاريع الحقيقية؟
- ما هو نوع مانع الصواعق الذي يناسب ظروف العمل المختلفة؟
- ما هي الأخطاء التي تجعل اختيار الصواعق أقل موثوقية؟
- كيف يمكن لقدرة المورد أن تقلل من مخاطر المشروع على المدى الطويل؟
- التعليمات
- خاتمة
الخطوط العريضة للمادة
- حدد نقاط الألم الحقيقية وراء الأضرار الناجمة عن زيادة التيار، بما في ذلك البرق، وتبديل التيارات المفاجئة، وضغط العزل، وتكلفة الانقطاع غير المخطط لها.
- شرح منطق العمل لصواعق الطفرةبلغة هندسية بسيطة دون المبالغة في تعقيد المفهوم.
- قم بتوفير قائمة مرجعية تركز على المشتري لتقييم الجهد الكهربي، وتيار التفريغ، والجهد المتبقي، ومواد الغلاف، وأداء الختم، وظروف التثبيت.
- قارن سيناريوهات التطبيق النموذجية مثل المحطات الفرعية والمحولات والخطوط الهوائية والأنظمة الكهروضوئية والمصانع وخزائن التوزيع.
- أظهر كيف أن الشركة المصنعة محترفة مثلشركة ونزهو شيفا للمعدات الكهربائية المحدودةيمكن أن تدعم مطابقة المنتج، والاتصالات التقنية، والإمدادات المستقرة.
لماذا تصبح الحماية من الجهد الزائد مخاطرة شراء مخفية؟
العديد من الأعطال الكهربائية لا تبدأ بانفجار كبير أو بخطأ واضح. غالبًا ما تبدأ بارتفاعات الجهد القصيرة والمتكررة التي تؤكد على العزل شيئًا فشيئًا. قد يستمر المحول في العمل بعد حدوث البرق. قد تجتاز خزانة المفاتيح الكهربائية فحصًا بصريًا أساسيًا. قد يعود خط التوزيع إلى وضعه الطبيعي بعد عملية التبديل. ولكن داخل المعدات، ربما يكون العزل قد تعرض بالفعل لأضرار جزئية.
هذا هو السبب في أن الحماية من الجهد الزائد ليست مجرد قرار إضافي. إنه قرار للتحكم في المخاطر. عندما يختار فريق الشراء الخطأصواعق الطفرةنادرًا ما تقتصر التكلفة على الصواعق نفسه. يمكن أن تشمل التكلفة الحقيقية إصلاح المحولات، وتلف قاطع الدائرة، وإيقاف الإنتاج، والعمالة الطارئة، وتأخير التسليم، وشكاوى العملاء من مصدر الطاقة غير المستقر.
بالنسبة للعديد من المشترين، الجزء الصعب هو أن الحماية من زيادة التيار تبدو بسيطة من الخارج. قد يكون المنتج صغيرًا مقارنة بالمحول أو وحدة المفاتيح الكهربائية، ولكن اختياره يعتمد على جهد النظام، وحالة التأريض، وتنسيق العزل، ومستوى التلوث، والارتفاع، والرطوبة، وطريقة التثبيت، والطاقة المفاجئة المتوقعة. إن الاختيار فقط حسب السعر أو بواسطة علامة الجهد المألوفة يمكن أن يترك المشروع عرضة للفشل الذي يمكن تجنبه.
موثوقةصواعق الطفرةيساعد على تقليل حالة عدم اليقين هذه. إنه يمنح تيارًا غير طبيعي مسارًا متحكمًا إلى الأرض ويحد من الجهد الذي يصل إلى المعدات المحمية. بالنسبة للمرافق والمصانع ومواقع الطاقة المتجددة والمقاولين، غالبًا ما تمثل الحماية الخاضعة للرقابة الفرق بين النظام المستقر وحالة الطوارئ المكلفة.
كيف يحمي مانع الصواعق المعدات الكهربائية؟

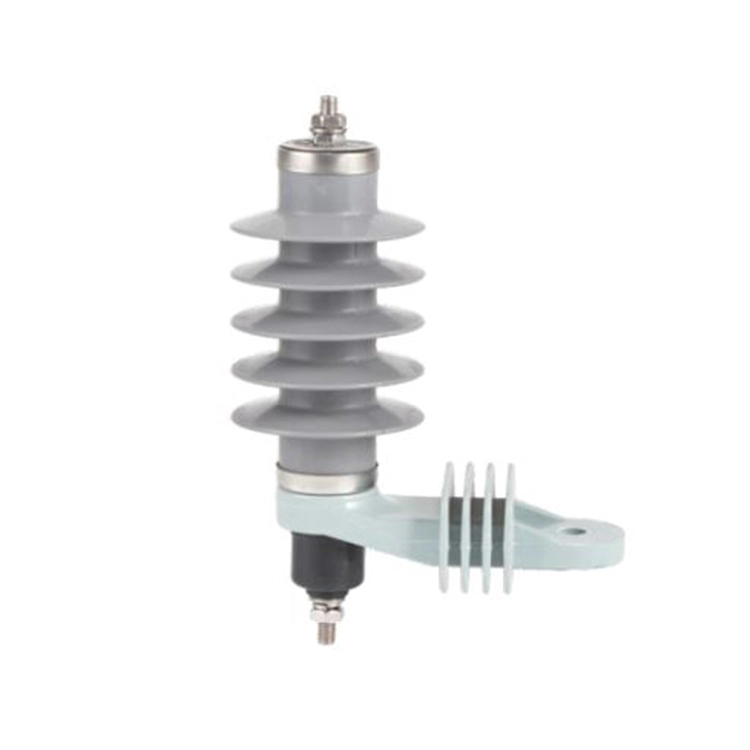

A صواعق الطفرةتم تصميمه ليظل عالي المقاومة أثناء جهد التشغيل العادي. في الظروف العادية، لا يقطع نظام الطاقة ولا يعمل كمفتاح. تظهر وظيفتها الحقيقية عند حدوث جهد زائد غير طبيعي، مثل دفعة البرق أو زيادة التبديل.
عندما يرتفع الجهد فوق مستوى آمن، يغير مانع الصواعق سلوكه الكهربائي بسرعة. إنه يوصل التيار المتصاعد نحو الأرض ويثبت الجهد الكهربائي إلى مستوى يمكن أن تتحمله المعدات المحمية. بعد مرور الاندفاع، يعود إلى حالة المقاومة العالية حتى يتمكن النظام من الاستمرار في العمل بشكل طبيعي.
تستخدم مانعات أكسيد الفلز الحديثة عادةً عناصر مكثف أكسيد الزنك لأنها توفر خصائص غير خطية قوية. بعبارات بسيطة، هذا يعني أن مانع التسرب يقاوم التيار تحت الجهد العادي ولكنه يتفاعل بسرعة عندما يظهر ارتفاع الجهد. تساعد هذه الاستجابة على تقليل الجهد المتبقي وحماية العزل ومنع التيار من الوصول إلى المعدات الحساسة بكامل قوتها.
بالنسبة للمشترين، فإن مبدأ العمل هذا مهم لأنه يغير الطريقة التي ينبغي بها تقييم المنتج. لا يتعلق مانع التسرب الجيد بالجهد المقنن فقط. يتعلق الأمر أيضًا بسرعة الاستجابة، وقدرة التفريغ، ومستوى الجهد المتبقي، وهيكل الختم، والقوة الميكانيكية، ومقاومة الشيخوخة، والملاءمة لبيئة التثبيت.
- التشغيل العادي:يبقى الصواعق في حالة مقاومة عالية.
- حدث الطفرة:يقوم بتوصيل التيار الزائد إلى الأرض.
- الحد من الجهد:فهو يقلل من الجهد الزائد الذي تراه المعدات المحمية.
- استعادة:ويعود إلى طبيعته بعد اختفاء الطفرة.
- القيمة طويلة المدى:فهو يقلل من فرصة انهيار العزل وفشل المعدات.
ما هي العوامل التي يجب على المشترين مقارنتها قبل اختيار صواعق الصواعق؟
شراء أصواعق الطفرةيجب أن يبدأ بالنظام الكهربائي، وليس بكتالوج المنتج. قد لا تزال نفس فئة الجهد تتطلب مواصفات مانعة مختلفة اعتمادًا على طريقة التأريض، والتعرض للخط، وكثافة البرق المحلية، وتردد التبديل، وقيمة المعدات المحمية. لا يواجه المحول الموجود في شبكة هوائية ريفية نفس المخاطر تمامًا التي يواجهها مانع الصواعق المثبت داخل خزانة توزيع المصنع.
العامل الأول هو الجهد المقنن وجهد التشغيل المستمر. إذا لم تتمكن مانعة التسرب المختارة من تحمل ظروف التشغيل العادية للنظام، فقد تتقدم في العمر بسرعة كبيرة. إذا كان مستوى الحماية مرتفعًا للغاية، فقد تظل المعدات المحمية تتلقى ضغطًا كهربائيًا خطيرًا. يجب على المشترين التأكد من أن تصنيف مانع الصواعق يطابق النظام بدلاً من مجرد اختيار نموذج مشترك.
العامل الثاني هو قدرة التفريغ الحالية. قد يحتاج المشروع الذي يتعرض للصواعق المتكررة أو ارتفاعات الخطوط الخارجية إلى معالجة طاقة أقوى من البيئة الداخلية الأكثر تحكمًا. وهذا مهم بشكل خاص للمحطات الفرعية والمحولات المثبتة على الأعمدة وأنظمة التوزيع العلوية.
العامل الثالث هو مواد الإسكان. يتم تقييم العلب الخزفية من حيث القوة الميكانيكية واستقرار التطبيق التقليدي. غالبًا ما يتم اختيار علب البوليمر لوزن أخف وسلوك أفضل لمكافحة التلوث وتحسين الأداء في البيئات الرطبة أو الملوثة. يعتمد الاختيار الصحيح على موضع التثبيت وعادات الصيانة والتعرض البيئي وتفضيلات المشروع.
العامل الرابع هو الختم ومقاومة الرطوبة. قد يؤدي دخول الرطوبة إلى تقصير عمر الخدمة وتقليل الموثوقية. بالنسبة للمشاريع الخارجية، يجب التعامل مع جودة الختم على أنها متطلبات شراء أساسية بدلاً من اعتبارها تفاصيل إنتاج بسيطة.
وأخيرًا، يجب على المشترين مقارنة قدرة المورد على شرح المعايير الفنية بوضوح. عندما يتمكن المورد من مناقشة فئة الجهد، والجهد المتبقي، واختيار السكن، وطريقة التثبيت، وظروف المشروع بلغة عملية، فمن غير المرجح أن يحصل المشتري على منتج غير متطابق.
أين يجب استخدام مانع الصواعق في المشاريع الحقيقية؟
A صواعق الطفرةيستخدم على نطاق واسع حيثما تحتاج المعدات الكهربائية إلى الحماية من الجهد الزائد العابر. في أنظمة توزيع الجهد المتوسط، يتم تركيب مانعات التسرب عادة بالقرب من المحولات، والمفاتيح الكهربائية، ونهايات الكابلات، والخطوط الهوائية، وبنوك المكثفات، والمغذيات الواردة أو الصادرة.
في المحطات الفرعية، تساعد الموانع على حماية المعدات باهظة الثمن من الصواعق والتحولات المفاجئة. في تطبيقات المحولات، فإنها تقلل من خطر انهيار عزل الملفات. وفي المنشآت الصناعية، تساعد على حماية الألواح والأنظمة الكهربائية المرتبطة بالإنتاج من ارتفاعات الجهد غير المتوقعة. في مشاريع الطاقة المتجددة مثل منشآت الطاقة الكهروضوئية وطاقة الرياح، تعتبر الحماية من زيادة التيار مهمة بشكل خاص لأنه قد يتم تركيب المعدات في بيئات خارجية مكشوفة.
بالنسبة للمقاولين، السؤال العملي ليس ما إذا كانت الحماية من زيادة التيار مفيدة أم لا. والسؤال هو أين يجب وضع الحماية بحيث تقلل المخاطر بالفعل. قد يؤدي تثبيت مانع التسرب بعيدًا عن المعدات المحمية، أو استخدام التأريض السيئ، أو تجاهل التعرض البيئي إلى إضعاف تأثير الحماية.
- محولات التوزيع:حماية عزل المحولات ضد البرق وتبديل الجهد الزائد.
- أنظمة المفاتيح الكهربائية:تقليل ضغط الجهد الزائد على قواطع الدائرة، وقضبان التوصيل، والمعدات المتصلة.
- الخطوط الهوائية:تحسين الحماية في المناطق المعرضة لأحداث البرق المباشرة أو القريبة.
- المنشآت الصناعية:تقليل مخاطر التوقف عن البنية التحتية الكهربائية المتعلقة بالإنتاج.
- مواقع الطاقة المتجددة:دعم التشغيل المستقر في البيئات الخارجية وعالية التعرض.
- شبكات التوزيع الحضرية:المساعدة في الحفاظ على موثوقية الطاقة للأحمال التجارية والسكنية.
ما هو نوع مانع الصواعق الذي يناسب ظروف العمل المختلفة؟
تتطلب ظروف العمل المختلفة اختيارات مختلفة للمنتج. يقدم الجدول أدناه مقارنة عملية لمساعدة المشترين على التواصل بشكل أكثر وضوحًا مع الموردين قبل تقديم الطلب.
| حالة العمل | قلق المشتري المشترك | التركيز على الاختيار المقترح | لماذا يهم؟ |
|---|---|---|---|
| محول التوزيع في الهواء الطلق | التعرض للصواعق وفشل العزل | معدل الجهد المناسب، قدرة التفريغ القوية، الختم الموثوق | يجب أن يتعامل مانع الصواعق مع الزيادات الخارجية مع حماية عزل لف المحولات. |
| منطقة ساحلية أو رطبة | الرطوبة والضباب الملحي والتلوث السطحي | غلاف بوليمر، تصميم مضاد للتلوث، هيكل مقاوم للرطوبة | يمكن أن يؤدي الإجهاد البيئي إلى تسريع عملية الشيخوخة إذا كان الغلاف والختم غير مناسبين. |
| معدات المحطات الفرعية | تكلفة استبدال عالية وتنسيق صارم للحماية | الجهد المتبقي المنخفض، وعناصر أكسيد الزنك المستقرة، واختبار الأداء | تتطلب معدات المحطات الفرعية حماية يمكن الاعتماد عليها لأن تكلفة الفشل مرتفعة. |
| لوحة كهربائية صناعية | توقف الإنتاج والأحمال الحساسة | موضع التثبيت الصحيح، مستوى الجهد المطابق، التأريض المستقر | يساعد التعافي السريع بعد الأحداث المفاجئة على تقليل مخاطر الانقطاع. |
| مشروع الطاقة المتجددة | التعرض في الهواء الطلق ودورة الخدمة الطويلة | غلاف مقاوم للطقس، وأداء تفريغ مستقر، وتخصيص فني | غالبًا ما تواجه مواقع الطاقة الشمسية وطاقة الرياح البرق في الحقول المفتوحة والضغوط البيئية. |
شركة ونزهو شيفا للمعدات الكهربائية المحدودة توفر حلول مانعة الصواعق لسيناريوهات التوزيع والحماية المختلفة، مما يساعد المشترين على مطابقة هيكل المنتج والمعلمات الكهربائية لبيئة العمل الفعلية. يعد هذا النوع من المطابقة مهمًا لأن أفضل مانع للتسرب ليس دائمًا هو الأغلى؛ فهو الذي يناسب مخاطر النظام بشكل صحيح.
ما هي الأخطاء التي تجعل اختيار الصواعق أقل موثوقية؟
أحد الأخطاء الشائعة هو اختيارصواعق الطفرةفقط عن طريق جهد النظام الاسمي. فئة الجهد مهمة، ولكنها ليست كافية. يحتاج المشترون أيضًا إلى تأكيد جهد التشغيل المستمر، والجهد المتبقي، وتيار التفريغ، والتردد، والارتفاع، وطريقة التأريض، ومستوى التلوث، وموقع التثبيت.
خطأ آخر هو تجاهل مواد الإسكان. لا يواجه المنتج المثبت في خزانة داخلية جافة نفس الضغط البيئي الذي يواجهه المنتج المثبت بالقرب من الساحل، أو في منطقة عالية الرطوبة، أو على عمود خارجي مكشوف. لكل من خيارات البوليمر والبورسلين مكانه، ولكن يجب أن يعتمد القرار على ظروف التشغيل وليس على العادة وحدها.
الخطأ الثالث هو إغفال التأريض. حتى مانع التسرب جيد الصنع لا يمكنه العمل بشكل صحيح إذا كان مسار التأريض سيئًا. الغرض من مانع الصواعق هو توجيه التيار الزائد بأمان إلى الأرض. إذا لم يتم التحكم في مقاومة التأريض أو جودة الاتصال أو مسافة التثبيت، فقد ينخفض أداء الحماية.
يركز المشترون أيضًا في بعض الأحيان بشكل كبير جدًا على سعر الشراء مع تجاهل تكلفة الفشل. قد يبدو مانع التسرب الأرخص سعرًا جذابًا في جدول البيانات، ولكن إذا أدى إلى تلف المحولات أو زيارات الصيانة المتكررة، تصبح التكلفة الإجمالية أعلى بكثير. وبالنسبة للمشاريع الحيوية، فإن الحماية المستقرة ومساءلة الموردين ينبغي أن يكون لها وزن أكبر من الفارق البسيط في سعر الوحدة.
- لا تقم بالاختيار فقط من خلال ملصق الجهد دون التحقق من المعلمات الكاملة.
- لا تتجاهل جودة التأريض ومسافة التثبيت.
- لا تستخدم الافتراضات الداخلية للبيئات الخارجية.
- لا تعامل مواد الإسكان كخيار تجميلي بحت.
- لا تقارن السعر دون النظر في وقت التوقف عن العمل وتكلفة الاستبدال.
- لا تشتري دون تأكيد الدعم الفني والوثائق.
كيف يمكن لقدرة المورد أن تقلل من مخاطر المشروع على المدى الطويل؟
يمكن الاعتماد عليهاصواعق الطفرةيقوم المورد بأكثر من مجرد شحن المنتج. بالنسبة لمشاريع الجهد المتوسط، يجب على المورد مساعدة المشترين على فهم ما إذا كانت مانعة الصواعق المختارة تتوافق مع المعدات التي تتم حمايتها، وبيئة التثبيت، ومخاطر الارتفاع المتوقع.
وهذا أمر مهم لأن العديد من فرق المشتريات لا تقوم فقط بالشراء لتركيب واحد. وقد يدعمون مجموعة من المشاريع، أو شبكة توزيع إقليمية، أو مجموعة من المحولات، أو ترقية صناعية طويلة الأجل. في هذه الحالات، تصبح جودة المنتج المتسقة والتواصل الواضح والإمداد المستقر بنفس أهمية عرض الأسعار الأول.
شركة ونزهو شيفا للمعدات الكهربائية المحدودةتعمل في مجال المعدات الكهربائية مع فئات المنتجات المتعلقة بتوزيع الطاقة وحمايتها. بالنسبة للمشترين، يمكن لهذه الخلفية أن تجعل الاتصال أكثر سلاسة نظرًا لأنه غالبًا ما يتم اختيار مانعات الصواعق مع المحولات والمفاتيح الكهربائية والمفاتيح الكهربائية والصمامات ومنتجات التوزيع الأخرى. عندما يفهم المورد النظام الكهربائي الأوسع، يصبح من الأسهل تجنب المواصفات غير المتطابقة.
يجب أن يتضمن الدعم الجيد للموردين تأكيد المعلمات، والتوصية بالنموذج، ووثائق المنتج، والتعبئة المناسبة للتصدير، والتواصل في الوقت المناسب عندما تكون ظروف المشروع غير عادية. إذا لم يكن المشتري متأكدًا مما إذا كان سيستخدم غلافًا من البوليمر أو البورسلين، أو ما إذا كان النموذج القياسي يمكن أن يتناسب مع مستوى جهد معين، فيجب أن يكون المورد قادرًا على الاستجابة بتوجيهات عملية بدلاً من الوعود الغامضة.
نصيحة المشتري:قبل تأكيد الطلب، قم بإعداد جهد النظام وموقع التثبيت ونوع المعدات المحمية والارتفاع ومستوى التلوث وحالة التأريض والتطبيق المتوقع. تساعد هذه التفاصيل المورد على التوصية بـصواعق الطفرةيناسب المشروع الحقيقي بدلاً من مطابقة اسم الكتالوج فقط.
التعليمات
الغرض الرئيسي من أصواعق الطفرةهو الحد من الجهد الزائد العابر وتوجيه التيار الزائد بأمان إلى الأرض. ويساعد ذلك على حماية المحولات والمفاتيح الكهربائية وخطوط التوزيع واللوحات الكهربائية من الصواعق والارتفاعات المفاجئة في المفاتيح.
وكثيرا ما يستخدم المصطلحان بشكل وثيق، وخاصة في توزيع الطاقة. تشير مانعة الصواعق عادة إلى الحماية من الجهد الزائد المرتبط بالبرق، في حين أن أصواعق الطفرةقد يغطي أيضًا طفرات التبديل وغيرها من أحداث الجهد الزائد العابرة. في عملية الشراء العملية، المفتاح هو تأكيد المعلمات الكهربائية وبيئة التطبيق.
تستفيد العديد من المحولات، خاصة تلك المتصلة بالخطوط الهوائية أو المثبتة في الخارج، من الحماية من زيادة التيار. ما إذا كان محول معين يحتاج إلىصواعق الطفرةيعتمد على تصميم النظام، والتعرض للصواعق، وتنسيق العزل، والتأريض، ومتطلبات الموثوقية.
لا يعد أي من الخيارين أفضل عالميًا لكل مشروع. تشتهر العلب الخزفية بالقوة الميكانيكية والاستقرار التقليدي. تعتبر العلب البوليمرية أخف وزنًا وغالبًا ما تكون مفضلة في البيئات الملوثة أو الرطبة أو الخارجية. يعتمد الاختيار الأفضل على ظروف التثبيت ومعايير المشروع.
يعتمد تكرار الفحص على بيئة التشغيل وسياسة الصيانة. يجب فحص الحواجز الخارجية في الظروف القاسية بعناية أكبر بحثًا عن تلوث السطح، والأضرار المادية، والوصلات الفضفاضة، ومخاوف الرطوبة، وموثوقية التأريض.
قد يفشل مانع التسرب غير المتطابق في توفير مستوى الحماية المقصود أو قد يتقادم بسرعة كبيرة جدًا في ظل جهد النظام العادي. وهذا يمكن أن يترك المحولات والمفاتيح الكهربائية معرضة للضرر المفاجئ. الاختيار الصحيح ضروري لحماية موثوقة.
خاتمة
اختيار الحقصواعق الطفرةليست تفاصيل فنية صغيرة. إنه قرار مباشر يتعلق بموثوقية النظام وعمر المعدات وتكلفة الصيانة وسلامة المشروع. قد يفوت المشترون الذين يقارنون ملصقات السعر أو الجهد فقط العوامل الحقيقية التي تحدد أداء الحماية. الطريقة الأفضل هي مراجعة التطبيق الكامل: جهد النظام، والتأريض، والتعرض للصواعق، والمعدات المحمية، ومواد الإسكان، وسعة التفريغ، ودعم الموردين.
للمقاولين والمرافق والمصانع ومشاريع الطاقة المتجددة، تم اختيارها بشكل صحيحصواعق الطفرةيمكن أن يقلل من المخاطر الخفية قبل أن يصبح ضررًا مرئيًا. فهو يساعد على حماية المحولات والمفاتيح الكهربائية والخطوط والألواح من إجهاد الجهد المفاجئ، مما يسمح للنظام الكهربائي بالعمل بثقة أكبر.
إذا كنت تختار الحماية من زيادة التيار لمشروع جديد أو تستبدل مانعات التسرب الحالية،شركة ونزهو شيفا للمعدات الكهربائية المحدودةيمكن أن تساعدك في مقارنة الخيارات المناسبة بناءً على ظروف العمل والمتطلبات الفنية الخاصة بك. شارك مستوى الجهد وبيئة التثبيت وتفاصيل المعدات المحمية مع فريقنااتصل بنااليوم للحصول على إرشادات عملية حول المنتج وعرض أسعار مناسب لمشروعك.
