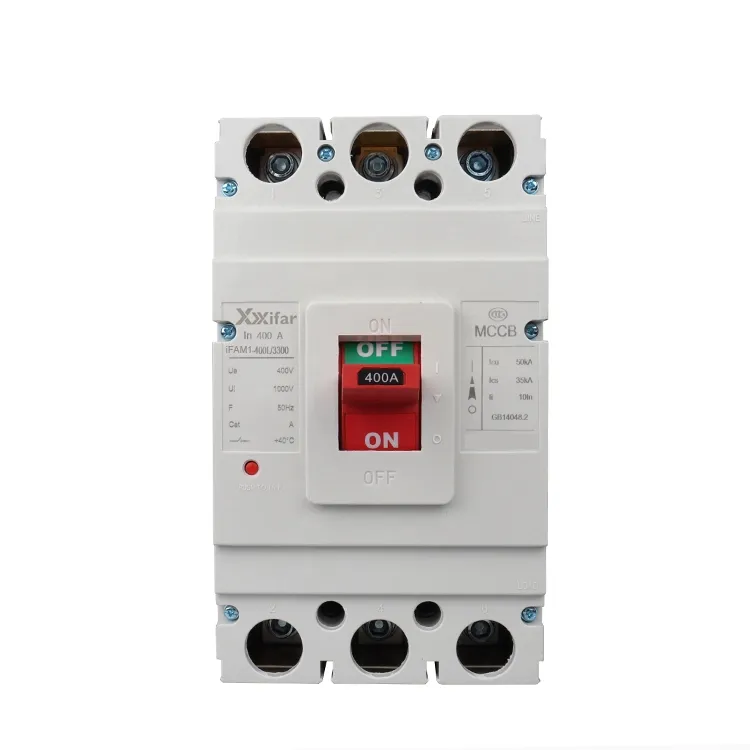

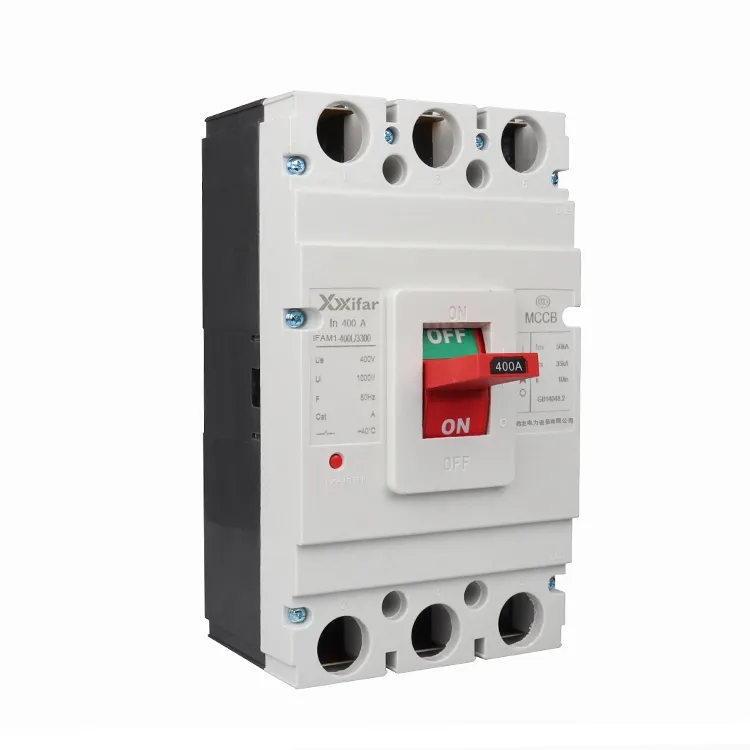

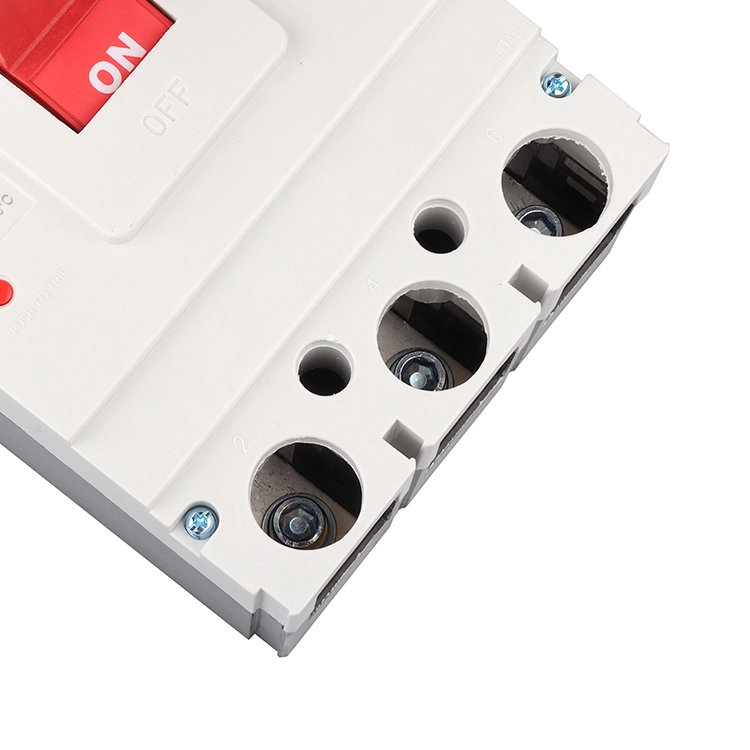

قاطع دائرة مقولب DC 250a 4p Mccb في مجال الكهرباء

قاطع دائرة مقولب DC 250a 4p mccb في المكونات الهيكلية الكهربائية:

1. الاتصال بالنظام:

يتكون الاتصال لمجموعة قاطع الدائرة المقولبة DC 250a 4p mccb من اتصالات متحركة وثابتة مصنوعة من سبائك النحاس. فهو يضمن التوازن بين التوصيل الكهربائي والمتانة الميكانيكية. عادةً ما تكون نقاط الاتصال الخاصة بقاطع الدائرة المقولب DC 250a 4p أسطح mccb مطلية بالفضة لتحقيق أداء أفضل في قدرة القطع. في ظل الظروف المقدرة، يمكن للنظام تحقيق عمر ميكانيكي يتجاوز 20000 عملية.

2. غرفة إطفاء القوس:

تم تجهيز الغرفة القوسية لقاطع الدائرة المقولب DC 250a 4p mccb بمجموعة من لوحات تقسيم القوس المعدنية التي تقسم القوس إلى عدة أقواس أصغر لزيادة جهد القوس وتسريع الانقراض. في النماذج عالية الأداء، يتم تطبيق تقنية النفخ المغناطيسي على قاطع دائرة مقولب DC 250a 4p mccb. تدفع القوة الكهرومغناطيسية القوس إلى مجرى القوس، لتمكين انقراض القوس خلال 10 مللي ثانية تقريبًا.

3. آلية التشغيل:

يعتبر قاطع الدائرة المقولب DC 250a 4p mccb اختياريًا ومجهزًا بمقبض تشغيل يدوي ومحرك آلي للتحكم عن بعد. تم تصميم الآلية وفقًا للمواصفة IEC 60947-2 لضمان أداء مستقر ضمن نطاق درجة الحرارة المحيطة الذي يتراوح بين -20 درجة مئوية إلى +40 درجة مئوية.

4. آلية التعثر:

يجمع نظام التعثر عادة بين الحماية الحرارية والمغناطيسية. تستخدم وحدة الرحلة الحرارية شريطًا ثنائي المعدن لتوفير الحماية من الحمل الزائد، والذي يتبع خاصية تيار الوقت العكسي. تستخدم وحدة الرحلة المغناطيسية آلية كهرومغناطيسية سريعة الاستجابة. عندما يصل تيار الدائرة القصيرة إلى الحد المحدد مسبقًا، يمكن أن يحدث التعثر خلال 5 مللي ثانية تقريبًا.

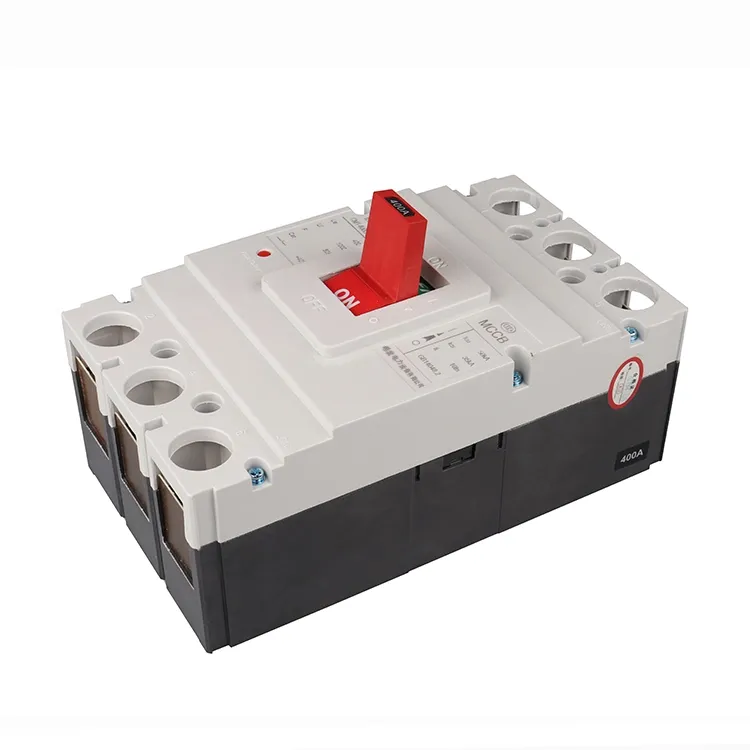

5. حافظة عازلة مصبوبة

إن حاوية قاطع الدائرة الكهربائية المصبوبة DC 250a 4p mccb مصنوعة من البلاستيك الحراري المقوى بالألياف الزجاجية، والذي يلبي متطلبات UL94 V-0 لمثبطات اللهب. يتوافق تصميم قاطع الدائرة المقولب DC 250a 4p mccb عادةً مع حماية IP40، مما يمنع دخول الأجسام الصلبة التي يزيد حجمها عن 1 مم.

قاطع الدائرة المقولب DC 250a 4p mccb في المعلمة الكهربائية:

المعلمات الفنية الرئيسية لقاطع الدائرة الكهربائية المصبوب DC 250a 4p mccb:

1. القدرة النهائية المقدرة لكسر الدائرة القصيرة (Icu):

يمثل Icu الحد الأقصى لتيار الدائرة القصيرة الذي يمكن لقاطع الدائرة المقولب DC 250a 4p أن يقطعه في ظل الظروف القاسية. تشتمل التقييمات الشائعة من شركة Wenzhou XieFa Electic Power Equipment Co., Ltd على 25 كيلو أمبير، و35 كيلو أمبير، و50 كيلو أمبير، والتي تم اختبارها في ظل ظروف عامل الطاقة المنخفض، والتي تبلغ عادةً 0.2.

2. قدرة كسر الدائرة القصيرة للخدمة المقدرة (Ics)

يشير Ics إلى قدرة قاطع الدائرة المقولب DC 250a 4p على مقاطعة تيارات الأعطال بشكل متكرر. قاطع دائرة الحالة المقولب MCCBs في Wenzhou XiFA Electic Power Equipment Co., Ltd يحقق عادةً Ics بنسبة 75% على الأقل من Icu. يتضمن الاختبار تسلسلات انقطاع متعددة عند مستويات حالية محددة.

3. الحد من الأداء الحالي

من خلال تصميم الاتصال الأمثل والتحكم في القوس، يمكن لقاطع الدائرة المقولب 250a 4p في شركة Wenzhou XiFa Electic Power Equipment Co., Ltd أن يحد من ذروة تيار الدائرة القصيرة بحوالي 50% إلى 70%. وهذا يقلل بشكل كبير من الضغط الميكانيكي والحراري على نظام توزيع الطاقة.

تصنيف خصائص التعثر لقاطع الدائرة المقولب 250a 4p:

النوع أ: 2 إلى 3 × إن: مناسب لحماية أشباه الموصلات

النوع ب: 3 إلى 5 × إن: للأغراض العامة، بما في ذلك حماية الأفراد

النوع ج: 5 إلى 10 × إن: دوائر التوزيع القياسية

النوع د: 10 إلى 20 × إن: الأحمال الحثية مثل المحولات

النوع K: من 8 إلى 14 × In: حماية مخصصة للمحرك
