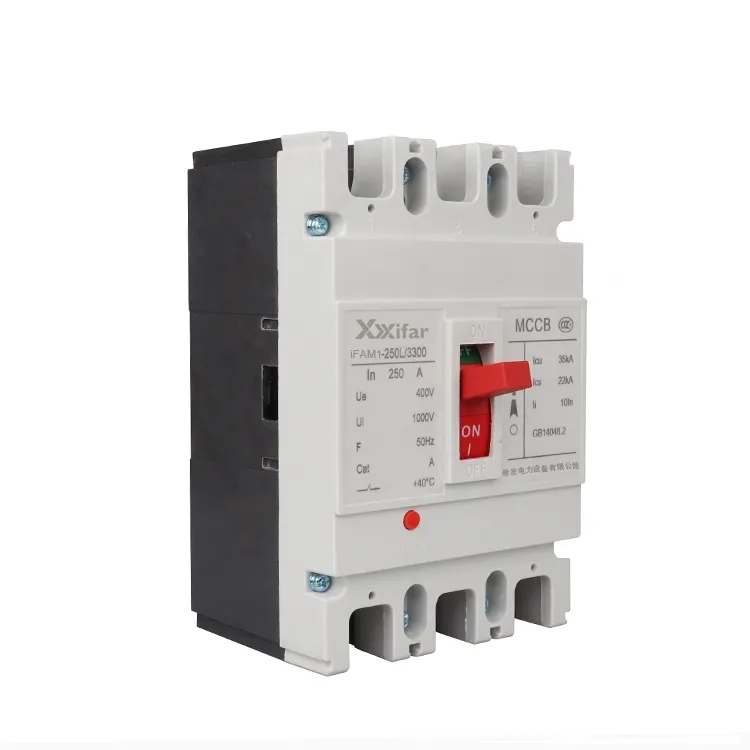

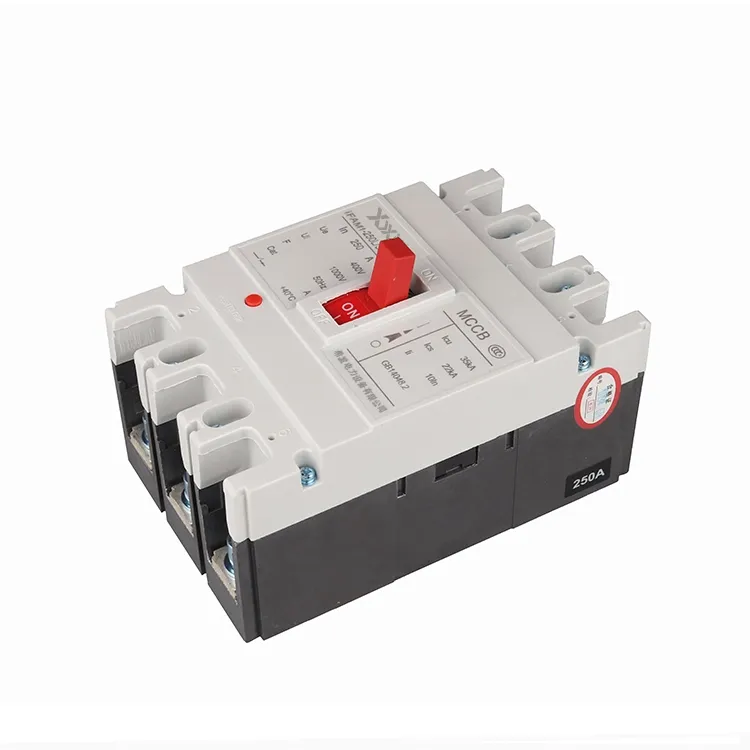

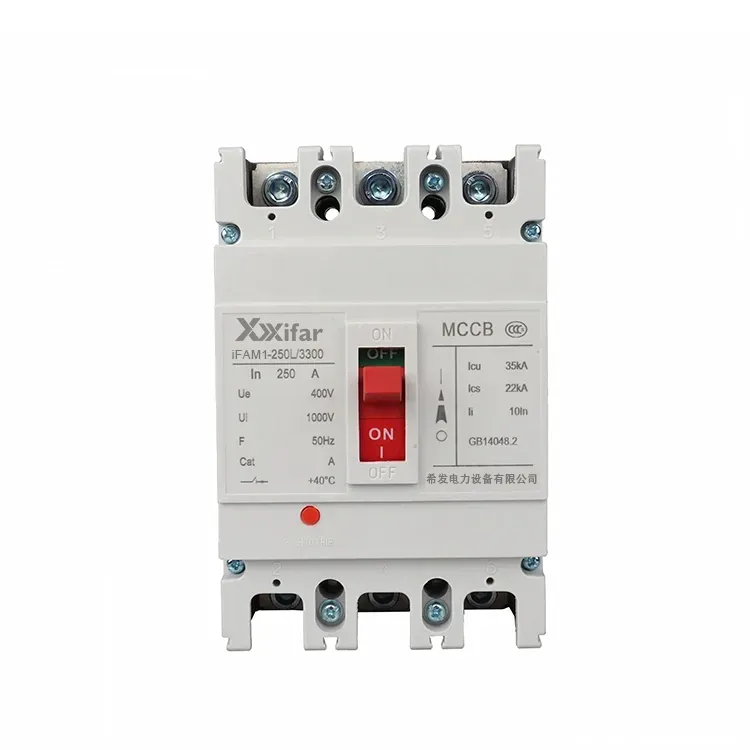

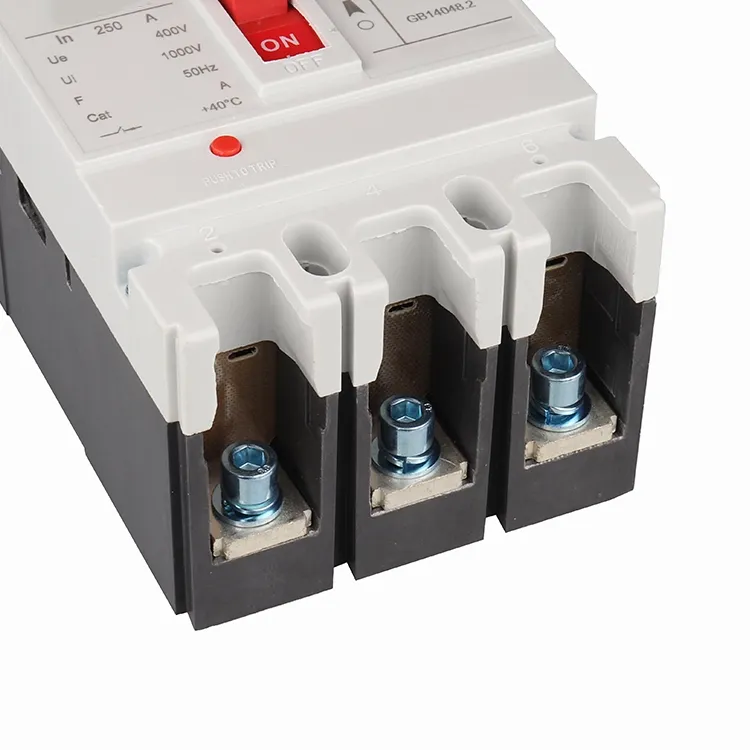

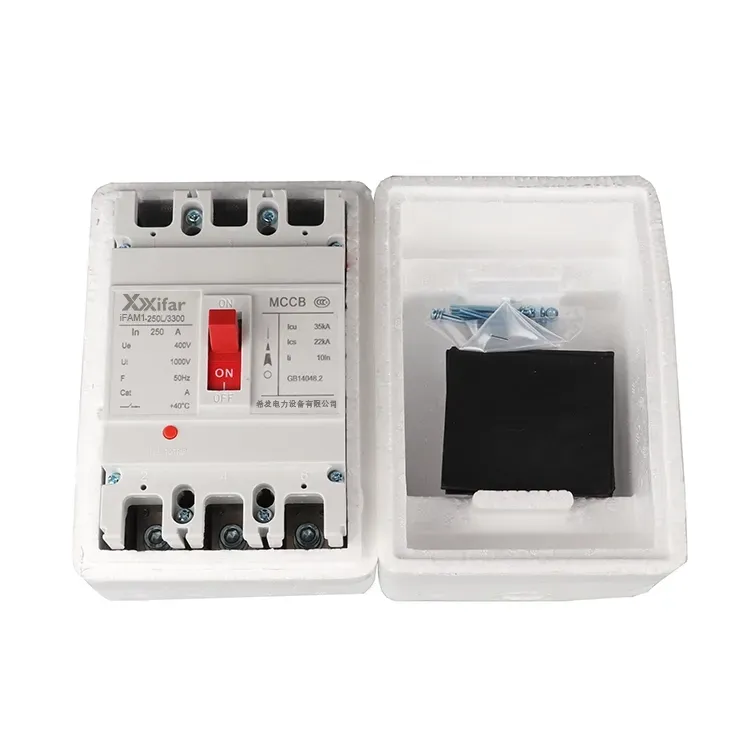

200a 4p Tpn Mccb 50ka نوع ثابت

النوع الثابت 200a 4p tpn mccb 50ka يعني أن قاطع الدائرة المقولب لديه تيار مقنن 200 أمبير، 4 أقطاب أو 3 أقطاب + محايد، 50 كيلو أمبير Icu مما يعني أن قدرة القطع النهائية لـ 200a 4p tnp mccb هي 50 كيلو أمبير، ونوع التثبيت الثابت، والذي يختلف مع نوع المكونات الإضافية.

عادةً ما يتم تثبيت 50 كيلو أمبير من قدرة القطع القصوى MCCB في لوحة الإخراج مع محول توزيع ذو سعة متوسطة وكبيرة مثل 1600 كيلو فولت أمبير إلى 2000 كيلو فولت أمبير. على سبيل المثال، أنظمة التوزيع الفرعية في مراكز البيانات أو المستشفيات التي قامت بتركيب قاطع دائرة هوائية في لوحة الإدخال.

إلى جانب 50 كيلو أمبير Icu، فإن قاطع الدائرة الكهربائية المقولب 200 أمبير لديه أيضًا خيار 35 كيلو أمبير و85 كيلو أمبير في شركة Wenzhou XiFa لمعدات الطاقة الكهربائية المحدودة لتناسب متطلبات التحميل المختلفة. القيمة الأكبر لـ Icu تعني مستوى الحماية الأكثر خطورة على سلامة الدائرة.

معلمة المنتج:

التعليمات:

س: ما هي مزايا النوع الثابت 200a 4p tpn mccb 50ka ونوع المكونات الإضافية 200a mccb؟

ج: ميزة التوصيل من النوع 200A mccb:

1. التثبيت والاستبدال السريع: يمكن توصيل القابس 200a mccb أو إزالته بسهولة دون إعادة توصيل الأسلاك، مما يقلل وقت التوقف عن العمل.

2. صيانة مريحة: يمكن استبدال المكونات المعيبة 200a mccb بسرعة، مما يحسن موثوقية النظام.

3. المرونة: مناسبة للأنظمة التي قد تحتاج إلى إعادة تكوين أو استبدال قابس 200a mccb بشكل متكرر.

4. تقليل أخطاء الأسلاك: تعمل قواعد التوصيل على تقليل مخاطر التوصيلات غير الصحيحة مقارنة بالأسلاك اليدوية.

ميزة النوع الثابت 200a mccb:

1. تكلفة أقل: النوع الثابت 200a mccb يكون بشكل عام أكثر اقتصادا من النوع الإضافي.

2. متانة ميكانيكية عالية: توفر تركيبًا قويًا ودائمًا مع توصيلات آمنة.

3. تصميم مدمج: يتطلب مساحة تثبيت أقل في بعض لوحات المفاتيح.

4. تستخدم على نطاق واسع: أكثر شيوعًا في التطبيقات الصناعية وتطبيقات المرافق، مما يجعلها سهلة المصدر والتوحيد القياسي.

س: ما هو الفرق بين التيار المقنن (In) وتيار الإطار (Inm)؟

ج: التيار المقدر (In) هو الحد الأقصى للتيار المستمر الذي يمكن لقاطع الدائرة المقولب حمله دون التعثر. يشير تيار الإطار (Inm) إلى الحد الأقصى للتصنيف الحالي الذي يمكن لإطار MCCB استيعابه مع وحدات رحلة مختلفة.

على سبيل المثال، إذا كان التيار المقنن للنوع الثابت 200a 4p tpn mccb 50ka هو 200A، فيمكن أن يكون تيار الإطار 250A أو 400A، ولكن لا يمكن أن يكون 125 A أو 160 A نظرًا لأن الإطار لا يمكنه حمل 200A.

س: كيفية تحديد قدرة القطع (kA) للنوع الثابت 200A MCCB؟

ج: يجب أن تكون قدرة الكسر أعلى من تيار الدائرة القصيرة المحتمل عند نقطة التثبيت. القيم النموذجية:

1. 35 كيلو أمبير: لوحات التوزيع التجارية أو السكنية الصغيرة.

2. 50 كيلو أمبير: التطبيقات الصناعية المتوسطة.

3. 85 كيلو أمبير: الأحمال الحرجة مثل المستشفيات ومراكز البيانات والمطارات أو المنشآت الصناعية الكبيرة.
