اختيارقاطع دائرة الهواء ACBلا يتعلق الأمر فقط بمطابقة التقييمات الحالية. بالنسبة للمهندسين، وبناة اللوحات، وأصحاب المصانع، ومقاولي المشاريع، وفرق المشتريات، يتمثل التحدي الحقيقي في اختيار قاطع يمكنه حماية المعدات، وتقليل وقت التوقف عن العمل، وملاءمة تصميم المفاتيح الكهربائية، ودعم توسيع الأحمال في المستقبل، والبقاء يمكن الاعتماد عليه بعد سنوات من التشغيل. تشرح هذه المقالة كيفية عمل قاطع الدائرة الهوائية ACB، وأماكن استخدامه بشكل شائع، والمواصفات الأكثر أهمية، وكيف يمكن للمشترين تجنب الأخطاء المكلفة أثناء الاختيار. كما يقدم أيضًا اعتبارات الشراء العملية للعمل معهاشركة ونزهو شيفا للمعدات الكهربائية المحدودةعند البحث عن حلول ACB لأنظمة الطاقة الصناعية والتجارية.
جدول المحتويات
في نظام توزيع الطاقة ذات الجهد المنخفض، غالبًا ما يتم التعامل مع القاطع الرئيسي كعنصر واحد في قائمة المشتريات. هذه طريقة محفوفة بالمخاطر للنظر إلى الأمر. عادةً ما يتم تثبيت قاطع دائرة الهواء ACB في نقطة حرجة من النظام، مثل اللوحة الواردة، أو خزانة التوزيع الرئيسية، أو لوحة إخراج المولد، أو الجانب الثانوي للمحول، أو دائرة التغذية الكبيرة. بمجرد فشله في التعثر بشكل صحيح، قد لا تكون النتيجة عطلًا كهربائيًا صغيرًا. يمكن أن يتحول الأمر إلى إيقاف الإنتاج، أو تلف المعدات، أو خطر نشوب حريق، أو صيانة طارئة باهظة الثمن.
يبحث العديد من المشترين عن ACB حسب التصنيف الحالي فقط، مثل 630A أو 1000A أو 1600A أو 2000A أو 3200A. وبطبيعة الحال، فإن التصنيف الحالي مهم، لكنه ليس القصة الكاملة. يجب أن يتطابق القاطع أيضًا مع مستوى الدائرة القصيرة لموقع التثبيت، ومتطلبات الحماية للحمل، وهيكل المفاتيح الكهربائية، وبيئة التشغيل، وخطة صيانة المنشأة.
يوفر قاطع دائرة الهواء ACB الجيد للنظام الكهربائي طريقة يمكن التحكم فيها لفصل التيار غير الطبيعي. إنه يحمي الكابلات وقضبان التوصيل والمحولات والمولدات والمحركات والمعدات النهائية. والأهم من ذلك أنه يمنح فرق الصيانة الثقة. عندما يتم إنشاء نظام حول قاطع ذو حركة ميكانيكية مستقرة، وتعثر دقيق، وإعدادات حماية واضحة، تصبح إدارة غرفة التوزيع بأكملها أسهل.
سؤال الشراء الحقيقي ليس ببساطة "كم سعر الكسارة؟" والسؤال الأفضل هو: "هل سيظل هذا القاطع يحمي نظامي بشكل صحيح عندما يحدث خطأ في أسوأ وقت ممكن؟"

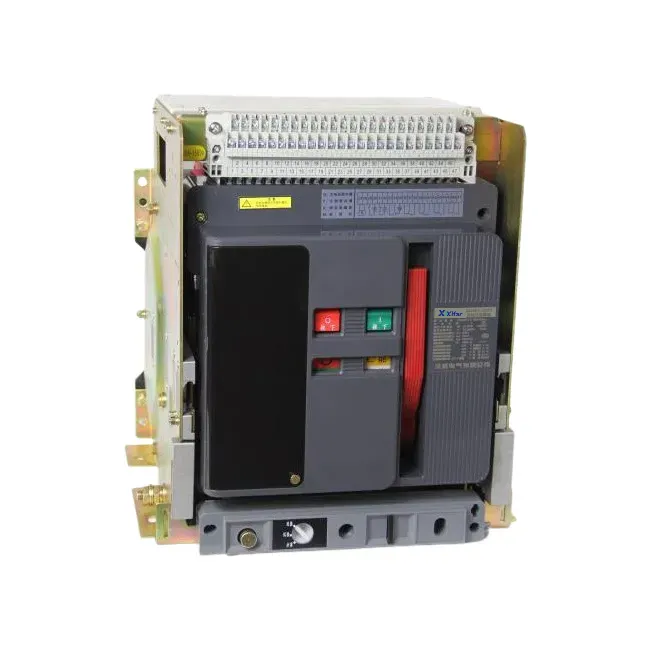

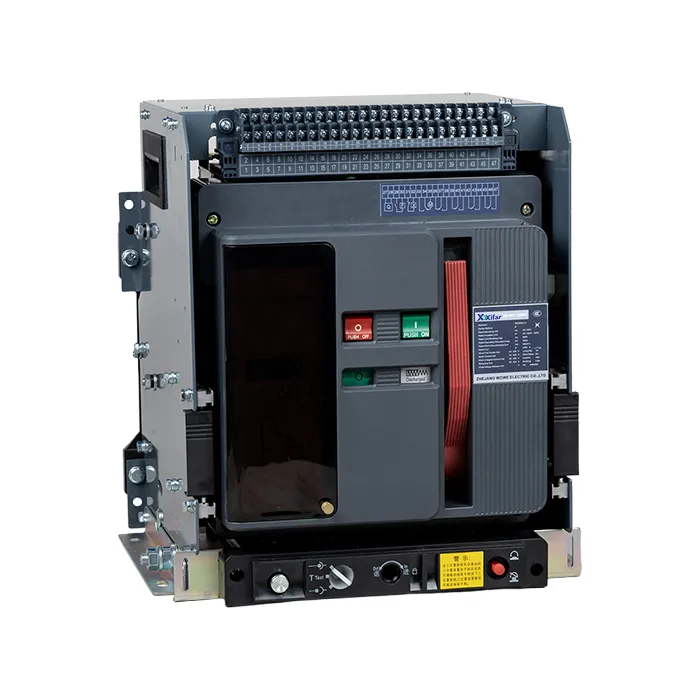

قاطع دائرة الهواء ACB عبارة عن جهاز تبديل وحماية منخفض الجهد يستخدم الهواء كوسيلة لإطفاء القوس. عندما تنفصل نقاط الاتصال أثناء انقطاع الخطأ، يتشكل قوس كهربائي. يقوم القاطع بتوجيه وتبريد القوس من خلال مزالق القوس حتى يتم قطع التيار بأمان. هذا التصميم يجعل ACBs مناسبًا لتطبيقات الجهد المنخفض ذات التيار العالي حيث تكون الموثوقية وقابلية الصيانة والحماية القابلة للتعديل مهمة.
في الاستخدام العملي، يمكن لقاطع الدائرة الهوائية ACB أداء العديد من الوظائف المهمة. يمكنه تشغيل وإيقاف الدائرة يدويًا أو كهربائيًا. يمكن أن ينطلق تلقائيًا عند حدوث حمل زائد، أو ماس كهربائى، أو انخفاض الجهد، أو حدوث خطأ أرضي، اعتمادًا على تكوين وحدة الرحلة. في العديد من الأنظمة الكهربائية الحديثة، تدعم وحدات الرحلة الذكية أيضًا القياس والاتصالات وسجلات الأخطاء ومنحنيات الحماية القابلة للتعديل.
بالمقارنة مع القواطع الأصغر، غالبًا ما يتم اختيار ACB لمستوى توزيع الطاقة الرئيسي لأنه يمكنه التعامل مع تيارات الإطار الأعلى ومتطلبات انقطاع الأعطال الأقوى. كما أنه من الأسهل فحصها وصيانتها في الخزانات الكهربائية الكبيرة، خاصة عند استخدام تصميم السحب. بالنسبة للمنشآت التي لا تستطيع تحمل فترة توقف طويلة، فإن قابلية الصيانة هذه ليست ميزة صغيرة.
نادرًا ما يعاني المشترون لأنهم لا يستطيعون العثور على قاطع الدائرة الهوائية ACB. إنهم يكافحون لأن الكثير من النماذج تبدو متشابهة على الورق. قد يبدو السعر المنخفض جذابًا في البداية، ولكن الاختيار الخاطئ يمكن أن يؤدي إلى عدم التطابق، أو تأخير التثبيت، أو ارتفاع درجة الحرارة، أو التعثر المزعج، أو ضعف الانتقائية، أو صعوبة دعم ما بعد البيع.
بالنسبة لمنشئي اللوحات، غالبًا ما يكون توافق الأبعاد مصدر قلق كبير. يمكن أن يؤثر الكسارة التي لا تتناسب مع تصميم الخزانة على تخطيط شريط التوصيل، وفتح الباب، وموضع مقبض التشغيل، ومساحة الصيانة. بالنسبة لمستخدمي المصنع، عادة ما يكون القلق الأكبر هو التشغيل المستقر. إنهم بحاجة إلى قاطع ينطلق عندما ينبغي له ذلك، ويظل مغلقًا عندما يكون النظام سليمًا، ويمكن صيانته دون توقف غير ضروري.
بالنسبة للمقاولين، تعد سرعة التسليم والتوثيق أمرًا مهمًا أيضًا. قد يتطلب المشروع صورًا للمنتج ورسومات ومخططات الأسلاك وتقارير الاختبار والشهادات وتفاصيل اللوحة ومعلومات التعبئة قبل الشحن. إذا لم يتمكن المورد من الاستجابة بوضوح، فقد يتأثر الجدول الزمني للمشروع.
| قلق المشتري | لماذا يهم؟ | ما يجب تأكيده قبل الطلب |
|---|---|---|
| عدم تطابق التصنيف الحالي | قد ترتفع درجة حرارة الكسارة ذات الحجم الصغير أو تتعطل كثيرًا، في حين أن الكسارة ذات الحجم الكبير قد تقلل من دقة الحماية. | التصنيف الحالي، حجم الإطار، نوع الحمل، بدل التوسع المستقبلي. |
| قدرة كسر غير كافية | قد لا يقوم القاطع بمقاطعة تيار الخلل العالي بأمان عند نقطة التثبيت. | Icu، Ics، حساب دائرة القصر في الموقع، سعة المحول. |
| هيكل التثبيت الخاطئ | قد لا يتناسب القاطع مع مجموعة المفاتيح الكهربائية أو قد يكون من غير المناسب صيانته. | النوع الثابت أو نوع السحب، والأبعاد، وفتحة اللوحة، ووصلة شريط التوصيل. |
| إعداد حماية غير دقيق | قد يؤدي سوء التنسيق إلى حدوث عمليات إيقاف تشغيل غير ضرورية أو فشل في عزل منطقة الخطأ الصحيحة. | نوع وحدة الرحلة، والتأخير لفترة طويلة، والتأخير لفترة قصيرة، وإعدادات الخطأ اللحظي والأرضي. |
| الدعم الفني ضعيف | قد يواجه المشترون تأخيرات أثناء التثبيت أو الاختبار أو التشغيل. | سرعة استجابة المورد، الرسومات، الأدلة، دعم الأسلاك، خدمة ما بعد البيع. |
يبدأ الاختيار الاحترافي لقواطع دوائر الهواء ACB بالنظام الكهربائي، وليس بصفحة الكتالوج. قبل تأكيد النموذج، يجب على المشترين جمع معلومات المشروع الأساسية، بما في ذلك الجهد المقنن، والتيار المقنن، والتردد، وعدد الأعمدة، ومستوى الدائرة القصيرة، ونوع الخزانة، وطريقة التشغيل، ومتطلبات الحماية، واحتياجات الاتصالات.
عادة ما يكون التيار المقنن هو المعلمة الأولى التي يذكرها المشترون. ومع ذلك، فإن قدرة كسر الدائرة الكهربائية المقدرة للخدمة لا تقل أهمية. قد لا يكون الكسارة ذات قدرة كسر نهائية عالية ولكن قدرة كسر الخدمة المنخفضة هي الخيار الأفضل للأنظمة الصناعية المتطلبة. بالنسبة للأحمال الحرجة، يجب على المشترين الانتباه إلى قيم Icu وIcs.
وحدة الرحلة تستحق اهتماما خاصا. قد تكون وحدة الحماية الأساسية كافية للوحة توزيع بسيطة، في حين أن المصنع الحديث أو مركز البيانات أو المبنى التجاري أو مشروع الطاقة المتجددة قد يتطلب وظائف حماية ومراقبة أكثر تقدمًا. يمكن أن تساعد الإعدادات القابلة للتعديل في تحسين الانتقائية بين أجهزة المنبع والمصب.
نصيحة عملية لفرق المشتريات: عند طلب عرض أسعار، أرسل للمورد رسم اللوحة وجهد النظام والتيار المقنن ورقم القطب وقدرة القطع المطلوبة ونوع التثبيت وقائمة الملحقات معًا. وهذا يقلل من الاتصالات ذهابًا وإيابًا ويتجنب أخطاء النموذج.
غالبًا ما يقوم المشترون بمقارنة ACBs مع MCCBs وVCBs. الفرق ليس في أيهما أفضل عالميًا. يعتمد ذلك على مستوى الجهد والنطاق الحالي وموضع التثبيت وطلب الحماية وتوقعات الصيانة والميزانية.

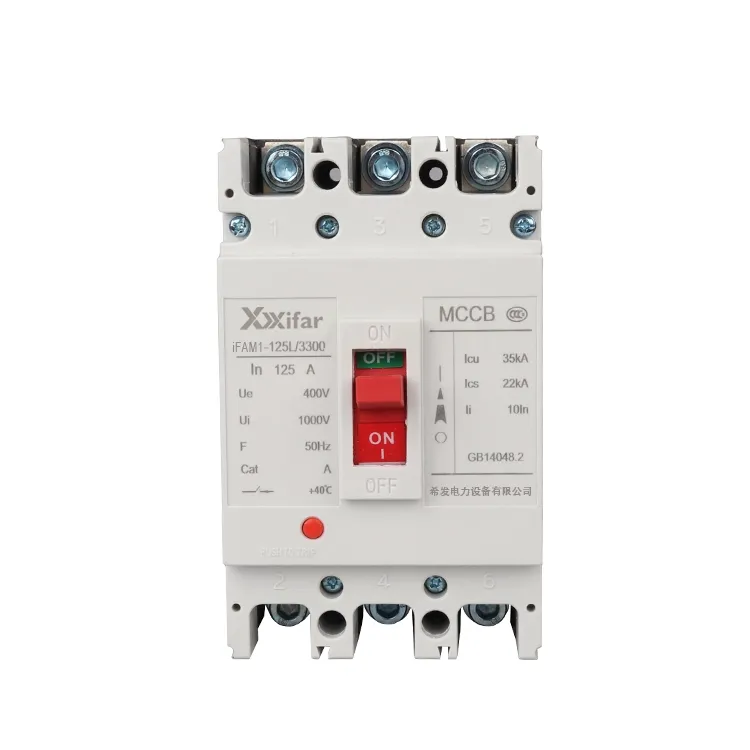

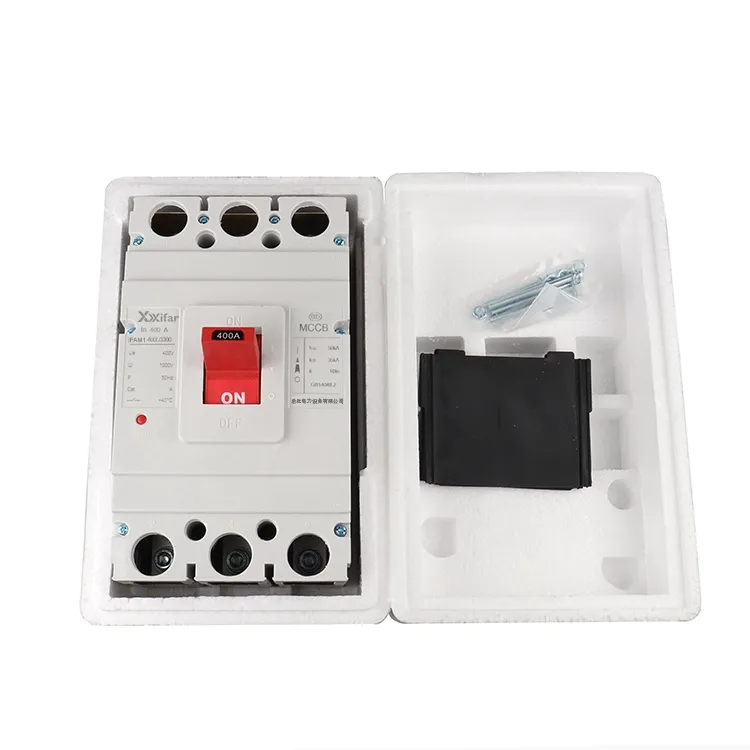

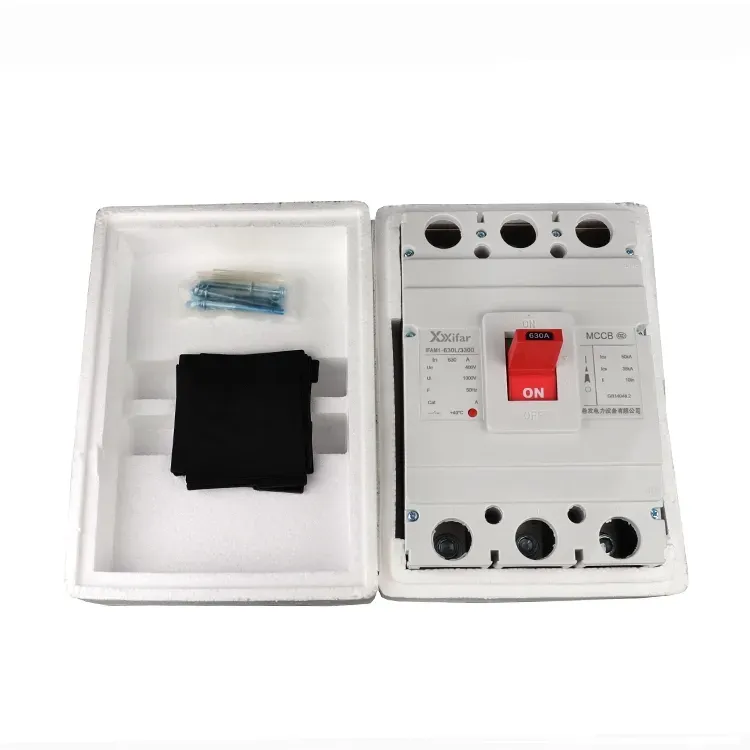

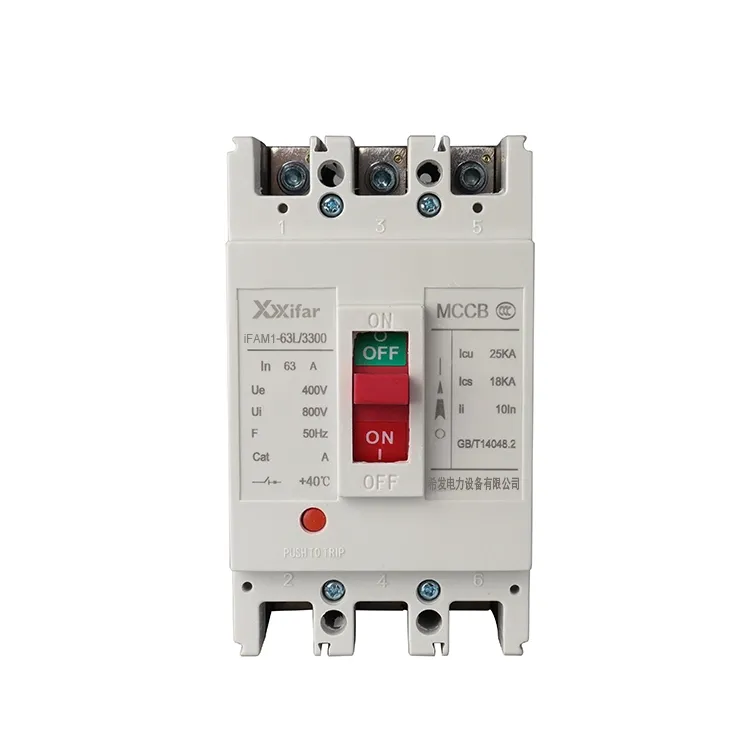

يتم استخدام قاطع الدائرة المقولب على نطاق واسع لدوائر التغذية ذات التيار المنخفض ولوحات الآلات وتطبيقات التوزيع المدمجة. إنها اقتصادية، مدمجة، وسهلة التركيب. ومع ذلك، عندما يصبح تيار النظام أعلى وتصبح متطلبات الحماية أكثر تقدمًا، يصبح قاطع الدائرة الهوائية ACB أكثر ملاءمة.
عادة ما يتم استخدام قواطع دوائر الفراغ في أنظمة الجهد المتوسط. يتم إطفاء القوس الخاص به داخل قاطع فراغ، والذي يختلف عن هيكل شلال قوس الهواء الخاص بـ ACB. بعبارات بسيطة، يتم اختيار ACBs عادة للتوزيع الرئيسي للجهد المنخفض، في حين يتم اختيار VCBs لتوزيع الجهد المتوسط.
| نوع الكسارة | مستوى الجهد المشترك | الاستخدام النموذجي | الميزة الرئيسية |
|---|---|---|---|
| قاطع دائرة الهواء ACB | توزيع الطاقة ذات الجهد المنخفض | لوحة الدخل الرئيسية، وحدة التغذية الكبيرة، مخرج المولد، الجانب الثانوي للمحول | قدرة تيار عالية، حماية قابلة للتعديل، صيانة مريحة، خيارات ذكية |
| قاطع الدائرة المقولب MCCB | توزيع الجهد المنخفض | الدوائر الفرعية، والمغذيات الصغيرة، ولوحات الآلات | حجم صغير، تكلفة اقتصادية، سهل التركيب |
| قاطع الدائرة الفراغية VCB | توزيع الجهد المتوسط | المحطات الفرعية، المفاتيح الكهربائية ذات الجهد المتوسط، شبكات الطاقة الصناعية | إطفاء القوس القوي في الفراغ، مناسب لانقطاع الجهد المتوسط |
غالبًا ما يتم استخدام قاطع الدائرة الهوائية ACB عندما يحتاج توزيع الطاقة ذات الجهد المنخفض إلى حماية قوية وتبديل موثوق. ويظهر في المنشآت الصناعية والمباني التجارية ومراكز البيانات وغرف توزيع الطاقة والمستشفيات والمطارات ومرافق النقل بالسكك الحديدية ومحطات معالجة المياه ومشاريع التعدين وأنظمة الطاقة المتجددة.
في مصانع التصنيع، قد يقوم ACB بحماية الخط الوارد الرئيسي لورشة العمل. في المباني التجارية، قد يكون بمثابة القاطع الرئيسي في لوحة مفاتيح الجهد المنخفض. وفي مركز البيانات، قد يساعد ذلك في حماية مسارات الطاقة الحيوية حيث يكون وقت التوقف عن العمل مكلفًا للغاية. في محطات الطاقة المتجددة، يمكن استخدام ACBs في خزانات توزيع الجهد المنخفض المتصلة بالمحولات أو العاكسات أو الأنظمة المساعدة.
النقطة المشتركة في كل هذه التطبيقات بسيطة: يحتاج النظام إلى جهاز يمكن الاعتماد عليه في موضع الحماية الرئيسي. عندما يكون الحمل الكهربائي كبيرًا، ويكون تيار العطل خطيرًا، ولا تستطيع بيئة التشغيل تحمل حالات الفشل المتكررة، يصبح قاطع الدائرة الهوائية ACB الذي تم اختياره بشكل صحيح استثمارًا ضروريًا وليس مكونًا اختياريًا.
يجب على المورد الموثوق به أن يفعل أكثر من مجرد بيع الكسارة. يجب أن يفهم المورد ظروف العمل وراء الطلب. بالنسبة للمشترين الذين ليسوا متخصصين في مجال الكهرباء، فإن هذا الأمر مهم أكثر. يمكن للاتصالات الفنية الواضحة أن تمنع الاختيار الخاطئ للنموذج قبل بدء الإنتاج.
توفر شركة Wenzhou Xifa Electrical Equipment Co., Ltd. المنتجات الكهربائية لتطبيقات توزيع الطاقة، بما في ذلك حلول Air Circuit Breaker ACB لأنظمة الجهد المنخفض. بالنسبة للمشترين، لا تكمن القيمة في المنتج نفسه فحسب، بل أيضًا في التوصية بالنموذج والقدرة على الإنتاج وخيارات التخصيص واختبار المصنع ودعم الاتصالات قبل التسليم وبعده.
عند تقييم المورد، يجب على المشترين طرح أسئلة عملية. هل يمكن للمورد تقديم الرسومات الفنية؟ هل يمكنهم التوصية بالتصنيف الحالي الصحيح وسعة الكسر بناءً على معلومات المشروع؟ هل يمكنهم دعم هياكل النوع الثابت والنوع المسحوب؟ هل يمكنهم توفير الملحقات مثل مشغلي المحركات، وإصدارات التحويل، وإصدارات الجهد المنخفض، والاتصالات المساعدة، ووحدات الرحلة الذكية؟ هل يمكنهم الرد بسرعة عندما يكون لدى القائم بالتثبيت أسئلة؟
| نقطة تقييم الموردين | ما الذي يجب أن يبحث عنه المشتري |
|---|---|
| مجموعة المنتجات | تقييمات حالية متعددة، وخيارات القطب، وأوضاع التشغيل، وتكوينات الملحقات. |
| الدعم الفني | اتصالات واضحة بشأن الاختيار والرسومات والأسلاك والتركيب والتشغيل. |
| ضبط الجودة | التفتيش الروتيني للمصنع، وفحوصات التشغيل الميكانيكي، وفحوصات العزل، والتحقق من أداء التعثر. |
| القدرة على التخصيص | دعم المتطلبات الخاصة بالمشروع، ومطابقة الخزانات، والملحقات، واحتياجات التعبئة والتغليف. |
| تنسيق التسليم | مهلة زمنية معقولة، وتعبئة التصدير، ومستندات الشحن، وتحديثات الطلبات سريعة الاستجابة. |
حتى قاطع الدائرة الهوائية ACB عالي الجودة يحتاج إلى التركيب المناسب والفحص الدوري. تعمل معدات الحماية الكهربائية تحت الضغط الميكانيكي والحراري والكهربائي. يمكن أن يؤدي الغبار والرطوبة والوصلات السائبة والشحوم القديمة وتآكل التلامس وظروف التشغيل السيئة إلى تقليل الموثوقية على المدى الطويل.
ليس من الضروري أن تكون خطة الصيانة معقدة، ولكن يجب أن تكون متسقة. يجب على المشغلين الحفاظ على نظافة وجفاف مجموعة المفاتيح الكهربائية، والتحقق من وجود تسخين غير طبيعي، وفحص مدى ضيق التوصيلات، والتحقق من آلية التشغيل، ومراجعة سجلات الرحلة عندما تكون متاحة. بالنسبة إلى ACBs من النوع المسحوب، يجب تشغيل آلية الأرفف بشكل صحيح لتجنب التلف الميكانيكي.
في كثير من الحالات، فشل الكسارة ليس مفاجئًا. هناك علامات تحذيرية، مثل الضوضاء غير العادية، أو رائحة الاحتراق، أو تغير اللون بشكل واضح، أو إجراء الإغلاق غير المستقر، أو التعثر المتكرر للإزعاج، أو الارتفاع غير الطبيعي في درجة الحرارة في المحطات الطرفية. يمكن أن يؤدي تجاهل هذه العلامات إلى تحويل مشكلة الصيانة التي يمكن التحكم فيها إلى حادث كهربائي خطير.
الغرض الرئيسي من قاطع الدائرة الهوائية ACB هو حماية أنظمة توزيع الطاقة ذات الجهد المنخفض من الحمل الزائد والدوائر القصيرة والخطأ الأرضي وغيرها من الظروف الكهربائية غير الطبيعية. كما يسمح للمشغلين بتبديل الدوائر الكبيرة بأمان أثناء التشغيل أو الصيانة العادية.
يستخدم قاطع الدائرة الهوائية ACB بشكل رئيسي في أنظمة توزيع الجهد المنخفض. بالنسبة لتطبيقات الجهد المتوسط، عادةً ما يكون قاطع الدائرة الفراغية VCB خيارًا أكثر ملاءمة. يجب على المشترين التأكد من جهد النظام قبل اختيار نوع القاطع.
غالبًا ما تكون أجهزة ACB من النوع الثابت أكثر إحكاما واقتصادية. من السهل فحص واستبدال وصيانة ACB من النوع المسحوب دون الحاجة إلى تفكيك الخزانة بشكل كبير. بالنسبة لأنظمة الطاقة المهمة حيث تكون سرعة الصيانة مهمة، غالبًا ما يُفضل نوع السحب.
إذا كان النظام يتطلب حماية قابلة للتعديل، أو العرض الحالي، أو سجلات الأخطاء، أو الاتصال، أو التنسيق بشكل أفضل مع أجهزة الحماية الأخرى، فإن وحدة الرحلة الذكية تعد خيارًا عمليًا. بالنسبة للأنظمة الأبسط، قد تكون وحدة الرحلة الأساسية كافية.
يجب تحديد التيار المقنن وفقًا لتيار الحمل الفعلي وسعة المحول وحجم الكابل وظروف درجة الحرارة وخطة التوسع المستقبلية. لا ينبغي اختياره إلا عن طريق التخمين أو نسخ رقم الطراز القديم.
توضح سعة القطع ما إذا كان القاطع يمكنه قطع تيار الدائرة القصيرة بأمان. إذا كانت الكسارة المحددة لا تتمتع بقدرة كسر كافية، فقد تفشل أثناء حدوث خطأ خطير. يعد هذا أحد أهم معايير السلامة في اختيار ACB.
نعم. اعتمادًا على احتياجات المشروع، قد يطلب المشترون تقييمات تيار مختلفة، وأرقام الأعمدة، وأنماط التشغيل، وهياكل التثبيت، ووحدات الرحلات، والملحقات، ومتطلبات التغليف. من الأفضل تقديم تفاصيل المشروع قبل عرض الأسعار.
يجب عليك توفير الجهد المقنن، والتيار المقنن، ورقم القطب، وسعة القطع، ونوع التثبيت، ووضع التشغيل، ومتطلبات وحدة الرحلة، وقائمة الملحقات، والكمية، ووجهة المشروع، وأي رسومات خزانة إذا كانت متوفرة. وهذا يساعد المورد على التوصية بقاطع دائرة الهواء ACB الصحيح بشكل أكثر دقة.
يعد اختيار قاطع الدائرة الهوائية ACB قرارًا يؤثر على سلامة النظام وكفاءة الصيانة وتكلفة التشغيل على المدى الطويل. تساعد الكسارة المتوافقة بشكل جيد على حماية المعدات القيمة، وتقليل وقت التوقف عن العمل غير المخطط له، ومنح فريقك الكهربائي مزيدًا من الثقة عند إدارة أنظمة التوزيع المهمة.
إذا كنت تخطط لمشروع توزيع الجهد المنخفض، أو ترقية المفاتيح الكهربائية، أو توفير مصادر ACB لتجميع اللوحات، أو مقارنة النماذج لمنشأة صناعية، فيمكن لشركة Wenzhou Xifa Electrical Equipment Co., Ltd. مساعدتك في مراجعة نقاط الاختيار الرئيسية وتوفير خيارات المنتج المناسبة بناءً على تطبيقك.
لاختيار الطراز، أو التفاصيل الفنية، أو دعم عروض الأسعار، أو متطلبات ACB الخاصة بقواطع دوائر الهواء، من فضلكاتصل بنااليوم وشارك مواصفات مشروعك. سيساعدك فريقنا في العثور على حل عملي وآمن وفعال من حيث التكلفة لنظام توزيع الطاقة لديك.
