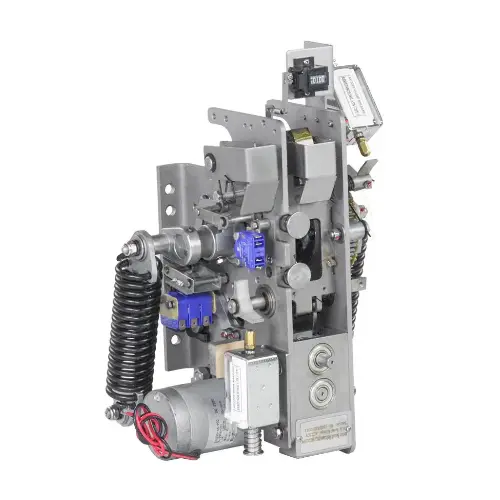

في توزيع الطاقة ذات الجهد المتوسط، يكون قاطع الدائرة موثوقًا به فقط مثل الأجزاء التي تتحرك، وتحرر، وتغلق، وتتعثر، وتعيد ضبطها في اللحظة المحددة التي تحتاج فيها إلى الحماية. الآلية تشغيل قاطع الفراغيلعب هذا الدور الحاسم. إنه يحول الطاقة الميكانيكية أو الكهربائية المخزنة إلى حركة يمكن التحكم فيها، مما يسمح للقاطع الفراغي بفتح أو إغلاق الدائرة بسرعة وثبات. بالنسبة للمشترين والمقاولين وصانعي المفاتيح الكهربائية وفرق الصيانة، فإن القلق الحقيقي ليس مجرد ما إذا كان المنتج يمكن أن يعمل مرة واحدة. والقلق هو ما إذا كان يمكن أن يعمل بدقة بعد سنوات من الخدمة، وفي ظل ظروف الأعطال، وداخل الخزانات الكهربائية كثيرة المتطلبات، وعبر بيئات المشاريع المختلفة.
تشرح هذه المقالة كيفية عمل الآلية، وسبب أهميتها، وما هي نقاط الألم التي تحلها، وكيفية تقييم الحل المناسب للتطبيقات العملية ذات الجهد المتوسط. كما ينظر أيضًا إلى عوامل التصنيع والاختيار التي تهم عند العمل مع الموردين مثلشركة ونزهو شيفا للمعدات الكهربائية المحدودة، وهي شركة تخدم سوق مكونات قواطع الدائرة الكهربائية بمنتجات مصممة لموثوقية توزيع الطاقة.
ملخص المقال
A آلية تشغيل قاطع الفراغهو قسم التحكم في الحركة في نظام قاطع الدائرة الكهربائية. يقوم بتخزين الطاقة وإطلاقها حتى تتمكن جهات الاتصال القاطعة من الفتح أو الإغلاق بالسرعة والقوة والتوقيت المناسبين. تساعد الآلية المصممة جيدًا على تقليل فشل التبديل، وتحسين استجابة الحماية، ودعم عمر الخدمة المستقر، وتقليل ضغط الصيانة لأنظمة الجهد المتوسط. يتطلب اختيار الآلية الصحيحة الاهتمام بالجهد المقنن، ومتطلبات القطع، وطريقة تخزين الطاقة، والتحمل الميكانيكي، وتوافق التركيب، واتساق الإنتاج، والدعم الفني بعد البيع.
جدول المحتويات
- مخطط المدونة
- ما الذي يجعل هذه الآلية مهمة جدًا؟
- كيف تعمل الآلية داخل قاطع الدائرة الفراغية؟
- ما هي نقاط الألم التي يحلها المشتري؟
- ما هي العوامل التي يجب على المشترين التحقق منها قبل الشراء؟
- كيف يمكن مقارنة أنواع الآليات المختلفة؟
- أين يتم استخدامه بشكل شائع؟
- كيف يمكن لفرق الصيانة إطالة عمر الخدمة؟
- لماذا تعتبر قدرة الموردين مهمة؟
- التعليمات
- خاتمة
مخطط المدونة
- تحديد دور أآلية تشغيل قاطع الفراغفي حماية الجهد المتوسط.
- شرح عملية العمل الأساسية من تخزين الطاقة إلى عملية الفتح والإغلاق.
- قم بربط أداء المنتج بمخاوف العملاء الحقيقية مثل السلامة ووقت التوقف عن العمل وعمر الخدمة والتوافق.
- تقديم قائمة مرجعية تركز على المشتري للتقييم الفني.
- قارن بين خيارات آلية التشغيل الشائعة.
- مناقشة التطبيقات العملية في شبكات التوزيع والمصانع والمحطات الفرعية ومشاريع الطاقة المتجددة.
- مشاركة نقاط الصيانة التي تساعد في الحفاظ على استقرار الآلية مع مرور الوقت.
- أجب عن أسئلة الشراء والأسئلة الفنية الشائعة.
ما الذي يجعل هذه الآلية مهمة جدًا؟
يعتبر قاطع الفراغ مسؤولاً عن إطفاء القوس الكهربائي، لكنه لا يستطيع أداء هذه المهمة بمفرده. يجب أن تنفصل نقاط الاتصال الموجودة داخل القاطع بالسرعة المناسبة، وبالضربة المناسبة، وتحت تحكم ميكانيكي مستقر. هذا هو المكان الذيآلية تشغيل قاطع الفراغيصبح ضروريا.
في المشاريع الحقيقية، العديد من الأعطال الكهربائية ليست مثيرة في البداية. وهي تبدأ كتعثر متأخر، أو إغلاق غير مستقر، أو ضغط تلامس غير متناسق، أو روابط مهترئة، أو شحن زنبركي ضعيف، أو ضعف التنسيق مع إشارات الحماية. عندما يتم تجاهل هذه المشكلات، يمكن أن تكون النتيجة ارتفاع درجة الحرارة، أو الرحلات المزعجة المتكررة، أو تلف الخزانة، أو توقف الإنتاج، أو مخاطر سلامة المشغلين.
تساعد الآلية الموثوقة القاطع على الاستجابة بسرعة عندما تكتشف مرحلات الحماية وجود دوائر قصيرة أو أحمال زائدة أو ظروف تشغيل غير طبيعية. كما أنه يدعم التبديل المنتظم عندما تحتاج الدوائر إلى تنشيطها أو عزلها أو صيانتها. باختصار، هو الجزء الذي يحول منطق الحماية إلى عمل مادي.
كيف تعمل الآلية داخل قاطع الدائرة الفراغية؟
مبدأ العمل واضح ومباشر، ولكن التنفيذ يجب أن يكون دقيقًا. أآلية تشغيل قاطع الفراغعادةً ما يتم تخزين الطاقة من خلال الزنبرك أو المحرك أو مقبض الشحن اليدوي أو مجموعة التحكم ذات الصلة. عندما يتلقى القاطع أمر الإغلاق أو التعثر، يتم إطلاق الطاقة المخزنة من خلال أجزاء النقل الميكانيكية. تعمل هذه الأجزاء على تشغيل الاتصال المتحرك لقاطع الفراغ.
أثناء الإغلاق، تقوم الآلية بدفع جهة الاتصال المتحركة نحو جهة الاتصال الثابتة وتحافظ على ضغط الاتصال المناسب. أثناء الفتح، فإنه يفصل نقاط الاتصال بسرعة كافية للسماح لقاطع الفراغ بإطفاء القوس. كلما كانت هذه الحركة أسرع وأكثر استقرارًا، كلما كان القاطع قادرًا على التحكم في الضغط الكهربائي أثناء التبديل بشكل أفضل.
- تخزين الطاقة:تقوم الآلية بتخزين الطاقة قبل التشغيل، غالبًا من خلال نظام الشحن الزنبركي.
- استجابة الإشارة:يقوم ملف التحكم أو أمر الترحيل أو الإجراء اليدوي بتشغيل العملية.
- الإصدار الميكانيكي:يتم إطلاق الطاقة المخزنة من خلال الروابط والأعمدة وأجزاء النقل.
- حركة الاتصال:يتم فتح أو إغلاق جهات اتصال قاطع الفراغ وفقًا للإجراء المطلوب.
- شغل المنصب:تحافظ الآلية على ثبات الكسارة في الوضع المفتوح أو المغلق.
ولهذا السبب يجب أن يتم تصنيع الآلية مع الاهتمام الشديد بدقة الأبعاد، وقوة الزنبرك، وقوة المادة، ومحاذاة التجميع، وتناسق الاختبار.
ما هي نقاط الألم التي يحلها المشتري؟
نادرًا ما يشتري المشترون أآلية تشغيل قاطع الفراغفقط لأنهم بحاجة إلى عنصر آخر. إنهم يشترونها لأن الآلية الضعيفة يمكن أن تخلق مشاكل باهظة الثمن. بالنسبة لمصنعي المفاتيح الكهربائية، قد يؤدي ضعف التوافق إلى تأخير الإنتاج. بالنسبة لمقاولي الطاقة، قد يؤدي التشغيل غير المستقر إلى حدوث مشكلات في التشغيل. بالنسبة للمصانع، يمكن أن يؤدي فشل الكسارة غير المتوقع إلى توقف خطوط الإنتاج. بالنسبة للمرافق، يمكن أن يؤثر التبديل غير الموثوق به على سلامة التوزيع على نطاق أوسع.
| نقطة ألم العملاء | كيف تساعد الآلية |
|---|---|
| إغلاق الكسارة غير المستقرة | يوفر قوة يمكن التحكم فيها وحركة اتصال مستقرة. |
| تأخر استجابة الرحلة | يطلق الطاقة المخزنة بسرعة بعد إشارة الحماية. |
| ارتفاع وتيرة الصيانة | يحسن التحمل الميكانيكي عند تصميمه واختباره بشكل صحيح. |
| عدم تطابق تركيب الخزانة | يمكن اختيارها أو تخصيصها وفقًا لهيكل الكسارة والمفاتيح الكهربائية. |
| مخاطر توقف المشروع | يدعم التشغيل الموثوق في توزيع الطاقة والأنظمة الصناعية. |
إن أفضل آلية ليست ببساطة الأقوى. إنه الذي يتوافق مع تصميم القاطع، وجهد التشغيل، وواجب التبديل، ومساحة التثبيت، ومتطلبات التحكم. هذا التطابق العملي هو ما يساعد العملاء على تجنب التكاليف الخفية بعد التثبيت.
ما هي العوامل التي يجب على المشترين التحقق منها قبل الشراء؟
قبل اختيار أآلية تشغيل قاطع الفراغيجب على المشترين أن ينظروا إلى ما هو أبعد من اسم المنتج. قد تبدو الآليتان متشابهتين، لكن أدائهما الفعلي يمكن أن يختلف بشكل كبير في القدرة على التحمل، وسرعة التشغيل، وبنية التثبيت، والاستقرار على المدى الطويل.
يجب أن تتضمن عملية الاختيار العملية النقاط التالية:
- الجهد المقنن ونوع الكسارة:تأكد مما إذا كانت الآلية تتوافق مع طراز VCB المقصود وجهد النظام.
- طريقة التشغيل:تحقق مما إذا كان المشروع يتطلب التشغيل اليدوي أو المشحون بنابض أو المحرك أو التشغيل المشترك.
- الحياة الميكانيكية:اسأل عن دورات التشغيل المختبرة والقدرة على التحمل على المدى الطويل.
- وقت تخزين الطاقة:بالنسبة لأنظمة الشحن الزنبركي، يعد تخزين الطاقة المستقر والفعال أمرًا مهمًا للتشغيل المتكرر.
- الرحلة والموثوقية القريبة:يجب أن تستجيب الآلية باستمرار لإشارات التحكم.
- أبعاد التثبيت:تأكد من فتحات التركيب، وموضع الوصلة، وهيكل العمود، ومساحة الخزانة.
- الظروف البيئية:ضع في اعتبارك الرطوبة والغبار ودرجة الحرارة والارتفاع والتلوث الصناعي.
- سجلات الاختبار:يجب على الموردين الموثوقين توفير الفحص والاختبار الروتيني والدعم الفني.
تعتبر هذه الفحوصات مهمة بشكل خاص لمشتري OEM ومصانع تجميع المفاتيح الكهربائية لأن عدم التطابق البسيط يمكن أن يؤدي إلى تعديلات تجميع متكررة أو شكاوى الخدمة الميدانية.
كيف يمكن مقارنة أنواع الآليات المختلفة؟
قد تتطلب المشاريع المختلفة تصميمات تشغيلية مختلفة. يقدم الجدول أدناه مقارنة بسيطة للمشترين الذين يقومون بتقييم الخيارات الشائعة.
| نوع الآلية | الميزة الرئيسية | الاستخدام المناسب |
|---|---|---|
| آلية تشغيل شحن الربيع | إطلاق ثابت للطاقة المخزنة من أجل الفتح والإغلاق السريع. | تتطلب VCBs ذات الجهد المتوسط تشغيلًا متكررًا موثوقًا به. |
| آلية تشغيل المحرك | يدعم الشحن والتشغيل عن بعد أو التلقائي. | المحطات الفرعية وخزائن التوزيع والأنظمة الآلية. |
| آلية التشغيل اليدوية | هيكل بسيط والتحكم المحلي المريح. | تطبيقات التبديل الأساسية والمشاريع الحساسة للتكلفة. |
| آلية مخصصة | مناسب بشكل أفضل لتخطيطات الخزانات الخاصة أو تصميمات الكسارات. | مشاريع إنتاج واستبدال المفاتيح الكهربائية OEM. |
بالنسبة للعديد من تطبيقات الجهد المتوسط، يُفضل تصميم الشحن الزنبركي على نطاق واسع لأنه يسمح بتخزين الطاقة قبل إجراء التبديل. عند حدوث خطأ، لا يحتاج الكسارة إلى انتظار الحركة اليدوية البطيئة. يمكنه إطلاق الطاقة على الفور، مما يحسن موثوقية الحماية.
أين يتم استخدامه بشكل شائع؟
الآلية تشغيل قاطع الفراغيتم استخدامه في أي مكان تحتاج فيه دوائر الجهد المتوسط إلى تبديل وحماية يمكن الاعتماد عليهما. يتم دمجها عادة في قواطع الدوائر الكهربائية، ولوحات المفاتيح الكهربائية، والمحطات الفرعية المدمجة، وغرف التوزيع الصناعية، وشبكات المرافق، والمباني التجارية، ومحطات الطاقة المتجددة.
وفي المصانع يساعد على حماية المحركات والمحولات وخطوط الإنتاج من الأعطال الكهربائية. وفي شبكات التوزيع الحضرية، يدعم توصيل الطاقة المستقر إلى المناطق السكنية والتجارية. في مشاريع الطاقة الشمسية وطاقة الرياح، يساعد على عزل وحماية دوائر تجميع الجهد المتوسط. وفي أنظمة التعدين والبنية التحتية والنقل، فإنه يساهم في التحكم الكهربائي بشكل أكثر أمانًا في ظل الظروف الصعبة.
ونظرًا لاختلاف هذه البيئات بشكل كبير، لا ينبغي للمشترين التعامل مع الآلية باعتبارها ملحقًا عالميًا. يجب فحص نفس المنتج مقابل ظروف المشروع الفعلية. قد تواجه الآلية المستخدمة في غرفة تبديل داخلية نظيفة ضغوطًا مختلفة مقارنة بتلك المستخدمة في منشأة صناعية مغبرة أو مشروع ساحلي عالي الرطوبة.
كيف يمكن لفرق الصيانة إطالة عمر الخدمة؟
وحتى ذات جودة عاليةآلية تشغيل قاطع الفراغيحتاج إلى التفتيش المناسب. يجب أن تركز فرق الصيانة على التآكل المرئي، والضوضاء غير الطبيعية، والمثبتات السائبة، وحالة الزنبرك، ونقاط التشحيم، ووظيفة المفتاح الإضافي، وأداء الإغلاق. يعد اختبار التشغيل المنتظم مفيدًا أيضًا لأن الكسارة التي تظل خاملة لفترة طويلة قد تظل بحاجة إلى العمل على الفور أثناء حدوث خطأ.
- تحقق مما إذا كانت الآلية تشحن بسلاسة وتتحرر دون تأخير.
- افحص الروابط والأعمدة والمثبتات بحثًا عن الارتخاء أو التشوه.
- حافظ على نظافة الآلية وتجنب تراكم الغبار داخل الخزانة.
- تأكد من أن مؤشرات الفتح والإغلاق تتوافق مع موضع الكسارة الفعلي.
- اختبار دوائر التحكم والملفات والاتصالات المساعدة وفقًا لجداول الصيانة.
- استبدل الأجزاء البالية قبل أن تؤثر على موثوقية التبديل.
الصيانة الوقائية أرخص من الإصلاح الطارئ. عندما تفشل آلية أثناء حدوث خطأ، قد يمتد الضرر إلى ما هو أبعد من القاطع نفسه. يمكن أن يؤثر على الكابلات والمحولات ولوحات المفاتيح الكهربائية والمعدات المتصلة.
لماذا تعتبر قدرة الموردين مهمة؟
يقوم المورد الذي يمكن الاعتماد عليه بأكثر من مجرد أجزاء السفينة. لمنتج مثلآلية تشغيل قاطع الفراغتؤثر تجربة المورد على دقة التصميم واختيار المواد ومراقبة الإنتاج وجودة الاختبار والتواصل الفني. يعد هذا مهمًا بشكل خاص للمشترين الذين يحتاجون إلى شراء دفعة أو مطابقة الاستبدال أو دعم OEM.
شركة ونزهو شيفا للمعدات الكهربائية المحدودةتخدم العملاء في مجال المعدات الكهربائية بالمنتجات المتعلقة بقواطع الدوائر الكهربائية ومكونات توزيع الجهد المتوسط. بالنسبة للمشترين، يمكن أن يساعد العمل مع شركة تصنيع قادرة على تقليل عدم اليقين أثناء اختيار المنتج وتأكيد التثبيت والاستخدام على المدى الطويل.
عند تقييم المورد، يجب على المشترين أن يطلبوا الرسومات الفنية، وتوافق النموذج، والمعلمات المقدرة، وإجراءات الاختبار، وتفاصيل التغليف، وقدرة التسليم. الإجابة الواضحة قبل الطلب أفضل بكثير من حل مشاكل التثبيت بعد وصول المنتج إلى موقع المشروع.
التعليمات
ما هي آلية تشغيل قاطع الفراغ؟
إنه نظام التحكم الميكانيكي الذي يحرك حركة الفتح والإغلاق لقاطع الفراغ داخل قاطع الدائرة الفراغية. يقوم بتخزين الطاقة وإطلاقها حتى تتمكن جهات الاتصال من التحرك بسرعة وبشكل موثوق.
لماذا تعتبر الآلية مهمة لحماية الجهد المتوسط؟
إنه يضمن قدرة القاطع على الاستجابة لإشارات الخطأ بالسرعة والقوة المناسبتين. بدون آلية موثوقة، حتى قاطع الفراغ الجيد قد يفشل في الأداء بشكل صحيح.
هل يمكن لآلية واحدة أن تناسب كل قاطع دائرة مفرغ؟
لا. يجب على المشترين التأكد من الجهد المقنن ونموذج القاطع وأبعاد التثبيت وهيكل الربط وطريقة التحكم ومتطلبات التشغيل قبل الشراء.
ما الذي يسبب فشل آلية التشغيل؟
تشمل الأسباب الشائعة الوصلات البالية، والينابيع الضعيفة، وسوء التشحيم، وتلوث الغبار، ومشاكل الملف، والمثبتات السائبة، والتركيب غير الصحيح، ونقص الفحص على المدى الطويل.
هل آلية تشغيل المحرك أفضل من الآلية اليدوية؟
ذلك يعتمد على المشروع. يعد تشغيل المحرك أفضل للأنظمة البعيدة أو الآلية، في حين أن التشغيل اليدوي قد يكون مناسبًا للتطبيقات الأبسط مع احتياجات التحكم المحلية.
كيف ينبغي للمشترين اختيار مورد موثوق؟
يجب على المشترين التحقق من تجربة الإنتاج، والدعم الفني، والقدرة على الاختبار، وتوافق النموذج، وخيارات التخصيص، وما إذا كان المورد يمكنه تقديم وثائق واضحة قبل الشحن.
خاتمة
الآلية تشغيل قاطع الفراغقد لا يكون الجزء الأكثر وضوحًا في قاطع دائرة الجهد المتوسط، ولكنه أحد أكثر الأجزاء حسمًا. إنه يتحكم في الإجراء المادي الذي يسمح لقاطع الفراغ بحماية الدوائر وتقليل تأثير العطل ودعم التوزيع المستقر للطاقة. بالنسبة للمشترين، فإن اختيار الآلية المناسبة يعني عددًا أقل من حالات فشل التبديل، وتركيبًا أكثر سلاسة، وعمر خدمة أطول، وثقة أكبر في التشغيل اليومي.
إذا كنت تختار مكونات لقواطع الدائرة الكهربائية، أو مجموعات المفاتيح الكهربائية، أو المحطات الفرعية، أو أنظمة الطاقة الصناعية، أو مشاريع الاستبدال،شركة ونزهو شيفا للمعدات الكهربائية المحدودةيمكن أن توفر الدعم العملي للمنتج والتواصل الفني لاحتياجات التطبيق الخاص بك. لاختيار النموذج أو عرض الأسعار أو تفاصيل التخصيص أو استشارة المشروع، من فضلكاتصل بنااليوم ودع فريقنا يساعدك في إيجاد حل موثوق لنظام تحويل الجهد المتوسط لديك.
