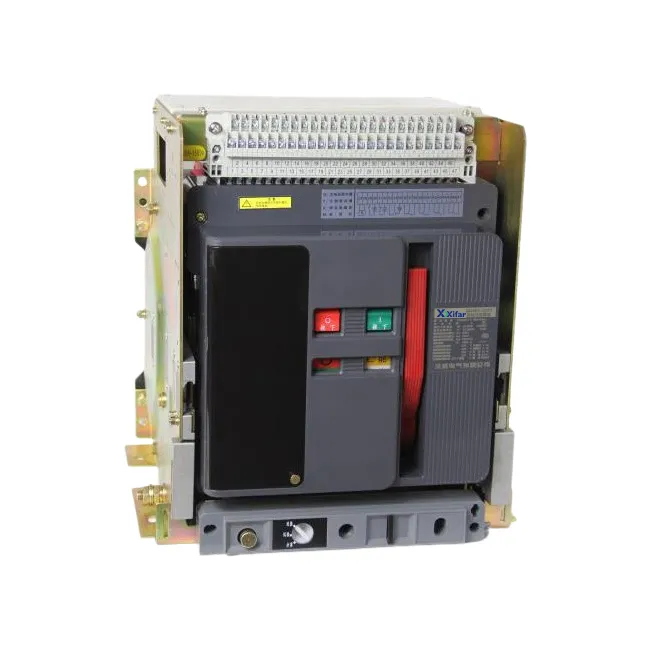

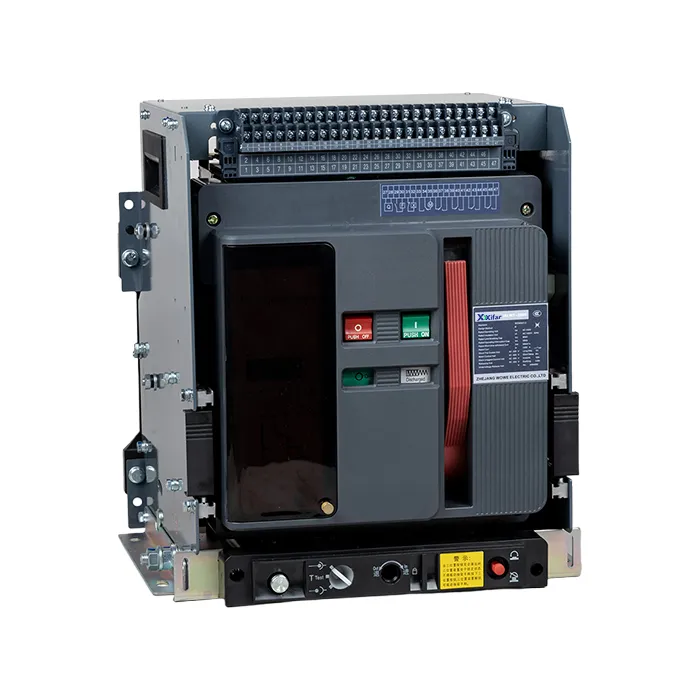

قاطع دائرة الهواء ACB ذو 4 أقطاب 800 أمبير لديه تيار مقنن 800 أمبير و4 أقطاب، وهو مصمم للشبكة الكهربائية ذات الجهد المنخفض AC 50 أو 60 هرتز. يمكن إظهار الوظيفة الرئيسية لقاطع دائرة الهواء ACB بقدرة 800 أمبير و4 أقطاب على النحو التالي:
وظائف الحماية الأساسية:
1. الحماية من الحمل الزائد: يقوم بمراقبة الزيادات غير الطبيعية في التيار ويقوم برحلات الدائرة لمنع ارتفاع درجة حرارة المعدات أو تعرضها للتلف.
2. حماية من ماس كهربائى: يتم قطعه على الفور خلال 0.01 إلى 0.02 ثانية خلال ماس كهربائى، مما يقطع التيارات الخاطئة حتى 6300 أمبير.
3. حماية الجهد المنخفض: يقوم بفصل الدائرة تلقائيًا عندما ينخفض الجهد إلى ما دون الحد المحدد مسبقًا، مما يمنع التشغيل غير الطبيعي للمعدات.
وظائف الحماية الانتقائية:
1. الحماية من التيار الزائد: تنفذ استجابة من ثلاث مراحل لضمان فصل الدائرة المعطوبة فقط. يظهر اسم الاستجابة ثلاثية المراحل كما يلي:
1. تأخير طويل (0.1 ثانية إلى 30 ثانية): التعامل مع الحمل الزائد أو التيار الزائد الطفيف؛
2. تأخير زمني قصير (0.05 ثانية إلى 0.5 ثانية): التعامل مع الدوائر القصيرة؛
3. لحظي (أقل من 0.05 ثانية): التعامل مع ماس كهربائي خطير، والذي يجب قطعه على الفور.
2. الحماية من الأعطال الأرضية: يكتشف تيارات التسرب إلى الأرض، مما يساعد على منع الصدمات الكهربائية وتقليل مخاطر الحرائق الكهربائية.
|
تصنيف الإطار الحالي (A) |
1000 أو 2000 |
|
التصنيف الحالي (أ) |
800 |
|
وحدة العناية المركزة (كا) |
40 |
|
ICS (كا) |
25 |
|
إي (الخامس) |
400 إلى 690 |
|
واجهة المستخدم (الخامس) |
1000 |
|
إيمب (كيلو فولت) |
12 |
س: ماذا يعني "4 أقطاب" في قاطع دائرة الهواء ACB بقدرة 800 أمبير و4 أقطاب؟
ج: يحتوي القاطع ذو 4 أقطاب على أربعة أقطاب منفصلة لحمل التيار، واحد لكل مرحلة وواحد للمحايد. يضمن هذا التصميم الحماية الكاملة لجميع الموصلات في نظام ثلاثي الطور، بما في ذلك المحايد، وهو أمر مهم للأنظمة ذات الأحمال غير المتوازنة.
س: هل يمكن استخدام قاطع دائرة الهواء ACB بقدرة 800 أمبير و4 أقطاب في الأنظمة الذكية أو الآلية؟
ج: نعم. تدعم العديد من أجهزة ACB 800A وحدات الرحلات الذكية ويمكن أن تتكامل مع أنظمة المراقبة أو التحكم باستخدام بروتوكولات الاتصال القياسية، مما يسمح بالتشغيل عن بعد ومراقبة الحالة وتسجيل البيانات.
س: ما هي مزايا استخدام قاطع دائرة هوائي ACB بقوة 800 أمبير و4 أقطاب مقارنة بقواطع الجهد المنخفض الأخرى 800 A 4P؟
ج: توفر قواطع دوائر الهواء ACB بقدرة 800 أمبير و4 أقطاب قدرة كسر عالية وحماية موثوقة وإعدادات رحلة قابلة للتعديل وتصميم ميكانيكي قوي. يتيح نوع السحب سهولة الصيانة والاستبدال والفحص دون إزعاج قضبان التوصيل الرئيسية أو توصيلات الطاقة.
