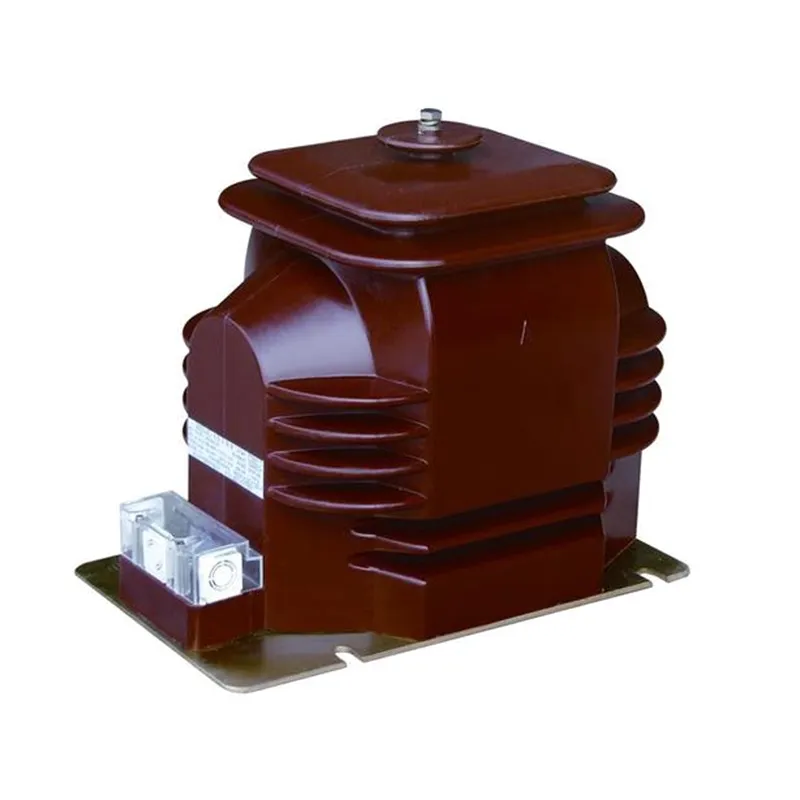

مع تزايد تعقيد أنظمة التوزيع الكهربائية، أصبح القياس الدقيق للجهد والحماية الموثوقة أكثر أهمية من أي وقت مضى. أمحول محتمل أحادي الطور بقدرة 13.8 كيلو فولت في المحطة الفرعيةيلعب دورًا حاسمًا في ضمان التحول الدقيق للجهد لأنظمة القياس والمراقبة وحماية التتابع وأنظمة التشغيل الآلي.
XiFaمتخصصة في تقديم جودة عاليةمحول محتمل أحادي الطور بقدرة 13.8 كيلو فولت في المحطة الفرعيةحلول مصممة لشبكات المرافق الحديثة والمحطات الفرعية الصناعية ومنشآت الطاقة المتجددة والبنية التحتية لتوزيع الطاقة. تستكشف هذه المقالة مبادئ العمل والبناء والفوائد والمواصفات الفنية والتطبيقات واعتبارات التثبيت ومتطلبات الصيانة لمكونات المحطات الفرعية الأساسية.
المحول المحتمل (PT)، ويسمى أيضًا محول الجهد (VT)، هو محول أدوات مصمم لخفض مستويات الجهد الأولي العالية إلى الفولتية الثانوية المنخفضة القياسية المناسبة لأجهزة القياس، ومرحلات الحماية، وأنظمة SCADA، ومعدات المراقبة.
A محول محتمل أحادي الطور بقدرة 13.8 كيلو فولت في المحطة الفرعيةيحول على وجه التحديد جهود نظام الطاقة ذات الجهد المتوسط حوالي 13.8 كيلو فولت إلى مخرجات آمنة وقابلة للقياس مثل 120 فولت، أو 110 فولت، أو قيم موحدة أخرى.
توفر هذه المحولات العزل الكهربائي بين دوائر الجهد العالي وأنظمة التحكم في الجهد المنخفض مع الحفاظ على دقة قياس عالية.
يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. عندما يتم توصيل الملف الأولي بشبكة 13.8 كيلو فولت، يتم توليد التدفق المغناطيسي داخل قلب المحول.
يؤدي هذا التدفق المغناطيسي إلى إحداث جهد متناسب في الملف الثانوي وفقًا لنسبة اللفات بين الملفين الأولي والثانوي.
يمكن لإشارة الجهد المنخفض الناتجة أن تغذي بأمان:
من خلال إعادة إنتاج شكل موجة الجهد الأساسي بدقة، يتيح المحول مراقبة وحماية موثوقة عبر المحطة الفرعية بأكملها.
يتكون المحول المحتمل عالي الجودة بقدرة 13.8 كيلو فولت من عدة مكونات مهمة تضمن السلامة التشغيلية ودقة القياس.
| عنصر | وظيفة |
|---|---|
| اللف الأولي | متصلة مباشرة بنظام الجهد المتوسط |
| اللف الثانوي | يوفر مخرجات الجهد المنخفض للأجهزة |
| النواة المغناطيسية | ينقل التدفق المغناطيسي بكفاءة |
| نظام العزل | يضمن قوة العزل والسلامة |
| غلاف من البورسلين أو البوليمر | يحمي المكونات الداخلية من الظروف البيئية |
| الجمعية الطرفية | يوفر توصيلات كهربائية آمنة |
| هيكل التأريض | يحسن السلامة التشغيلية |
تستخدم الشركات المصنعة المتميزة مثل XiFa مواد عزل متقدمة وتقنيات لف دقيقة لتحقيق أقصى قدر من الموثوقية وعمر الخدمة.
على الرغم من أن المواصفات تختلف وفقًا لمتطلبات المشروع، إلا أن المعلمات التالية موجودة بشكل شائع في تطبيقات المحطات الفرعية.
| المعلمة | القيمة النموذجية |
|---|---|
| الجهد المقنن | 13.8 كيلو فولت |
| نوع المرحلة | مرحلة واحدة |
| تكرار | 50 هرتز / 60 هرتز |
| الجهد الثانوي | 120 فولت، 110 فولت أو حسب الطلب |
| فئة الدقة | 0.2، 0.5، 1.0 |
| مستوى العزل | وفقًا لمعايير IEC/ANSI |
| تثبيت | في الهواء الطلق أو في الأماكن المغلقة |
| طريقة التبريد | تبريد الهواء الطبيعي |
| فئة الحماية | تصميم مقاوم للطقس |
توفر المحولات المحتملة قياسًا دقيقًا للغاية للجهد، مما يتيح القياس الدقيق وتحليل النظام.
تعتمد المرحلات الوقائية على مدخلات جهد دقيقة للكشف عن ظروف التشغيل غير الطبيعية بسرعة ودقة.
ومن خلال عزل معدات القياس عن دوائر الجهد العالي، تعمل أجهزة PT على تقليل المخاطر الكهربائية بشكل كبير.
تعمل المراقبة المستمرة للجهد على تحسين الوعي التشغيلي ودعم برامج الصيانة الوقائية.
تسمح أنظمة العزل عالية الجودة والمبيتات المتينة بعقود من التشغيل الموثوق.
تعتمد المحطات الفرعية الحديثة بشكل متزايد على أنظمة المراقبة والأتمتة الرقمية التي تتطلب بيانات دقيقة عن الجهد الكهربي.
يتم استخدام المحول المحتمل أحادي الطور بقدرة 13.8 كيلو فولت على نطاق واسع في العديد من القطاعات.
عندما تكون هناك حاجة إلى قياس دقيق للجهد والحماية، تلعب هذه المحولات دورًا حاسمًا.
يتطلب اختيار PT الصحيح تقييمًا دقيقًا للعديد من العوامل الهندسية.
تأكد من أن المحول يطابق متطلبات الجهد والعزل الاسمية للنظام.
تتطلب تطبيقات قياس الإيرادات عادةً فئات دقة أعلى من أنظمة المراقبة العامة.
حساب إجمالي الحمل المتصل من العدادات والمرحلات ومعدات المراقبة.
ضع في اعتبارك الرطوبة ومستوى التلوث والارتفاع ودرجة الحرارة والمتطلبات الزلزالية.
التحقق من الامتثال لمعايير IEC وANSI وIEEE ومعايير المرافق المحلية.
التثبيت الصحيح ضروري لتحقيق الموثوقية على المدى الطويل.
يؤدي اتباع هذه الإجراءات إلى تقليل مشكلات التشغيل وتحسين عمر المعدات.
تضمن الصيانة الروتينية استمرار الأداء وموثوقية النظام.
| نشاط الصيانة | التردد الموصى به |
|---|---|
| التفتيش البصري | شهريا |
| فحص ضيق المحطة | ربع سنوية |
| اختبار مقاومة العزل | سنويا |
| تنظيف العوازل | كما هو مطلوب |
| الفحص الحراري | سنويا |
| التحقق من المعايرة | وفقا لمعايير المرافق |
تعمل الصيانة الوقائية على تقليل حالات الانقطاع غير المتوقعة وتكاليف الاستبدال بشكل كبير.
| ميزة | المحول المحتمل (PT) | المحول الحالي (CT) |
|---|---|---|
| الوظيفة الرئيسية | قياس الجهد | القياس الحالي |
| اتصال | موازي | مسلسل |
| الإخراج | انخفاض الجهد | انخفاض التيار |
| القيمة الثانوية النموذجية | 110 فولت أو 120 فولت | 1 أ أو 5 أ |
| طلب | القياس والحماية | القياس والحماية |
يعمل كلا محولي الأجهزة معًا لتوفير مراقبة وحماية كاملة للنظام الكهربائي.
تتطور صناعة الطاقة بسرعة نحو المحطات الفرعية الرقمية والبنى التحتية للشبكة الذكية.
تشمل التطورات المستقبلية ما يلي:
تواصل الشركات المصنعة مثل XiFa الاستثمار في تقنيات المحولات المتقدمة لدعم متطلبات الصناعة الناشئة.
والغرض الأساسي منه هو تقليل مستويات الجهد العالي بأمان إلى الفولتية المنخفضة القياسية المناسبة للقياس والقياس وأجهزة الحماية.
يضمن القياس الدقيق للجهد إعداد فواتير موثوقة ومراقبة النظام واكتشاف الأخطاء وتنسيق الحماية.
نعم. تم تصميم العديد من الطرز خصيصًا للتركيب الخارجي مع أنظمة العزل والإسكان المقاومة للطقس.
مع الصيانة المناسبة، غالبًا ما توفر المحولات المحتملة عالية الجودة عمر خدمة يتجاوز 25 عامًا.
يتم الرجوع بشكل شائع إلى معايير IEC وANSI وIEEE والمعايير الخاصة بالمرافق عند اختيار المحولات المحتملة وتركيبها.
وتعتمد عليها المرافق والمنشآت الصناعية ومنشآت الطاقة المتجددة وأنظمة النقل وعمليات التعدين وشبكات الطاقة التجارية.
A محول محتمل أحادي الطور بقدرة 13.8 كيلو فولت في المحطة الفرعيةيعد مكونًا أساسيًا لقياس الجهد وحماية التتابع وقياس الطاقة ومراقبة نظام الطاقة. إن قدرته على توفير تحويل دقيق للجهد مع الحفاظ على العزل الكهربائي تجعله لا غنى عنه للمحطات الفرعية الحديثة وأنظمة الطاقة الصناعية.
سواء كان دعم شبكات توزيع المرافق أو مشاريع الطاقة المتجددة أو المنشآت الصناعية، فإن اختيار محول موثوق به من شركة مصنعة ذات خبرة يمكن أن يعزز بشكل كبير السلامة التشغيلية ودقة القياس وموثوقية النظام.
هل تبحث عن حل يمكن الاعتماد عليه وعالي الأداء لمشروع محطتك الفرعية القادم؟XiFaتقدم محولات محتملة مصممة بشكل احترافي ومصممة لتلبية المعايير الدولية المطلوبة ومتطلبات التطبيقات المتنوعة.اتصل بنااليوم لمناقشة احتياجات مشروعك، أو طلب الدعم الفني، أو الحصول على عرض أسعار مخصص من فريق الخبراء لدينا.
