Aقاطع دائرة الأشعة تحت الحمراء (ACB)هو جهاز حماية مهم للجهد المنخفض يستخدم على نطاق واسع في أنظمة توزيع الطاقة الصناعية والتجارية والبنية التحتية. يشرح هذا الدليل الشامل ما هو قاطع الدائرة الهوائية ACB، وكيف يعمل، وبنيته، وأنواعه، ومعاييره الفنية، وإرشادات التثبيت، المقارنة مع قواطع الدائرة الأخرى، وكيفية اختيار ACB المناسب لتطبيقك. سواء كنت مهندسًا كهربائيًا، أو مدير مشتريات، أو متخصصًا في تكامل الأنظمة، ستساعدك هذه المقالة على فهم سبب أهمية حلول Air Circuit Breaker ACB لتوزيع الطاقة الموثوق والآمن.

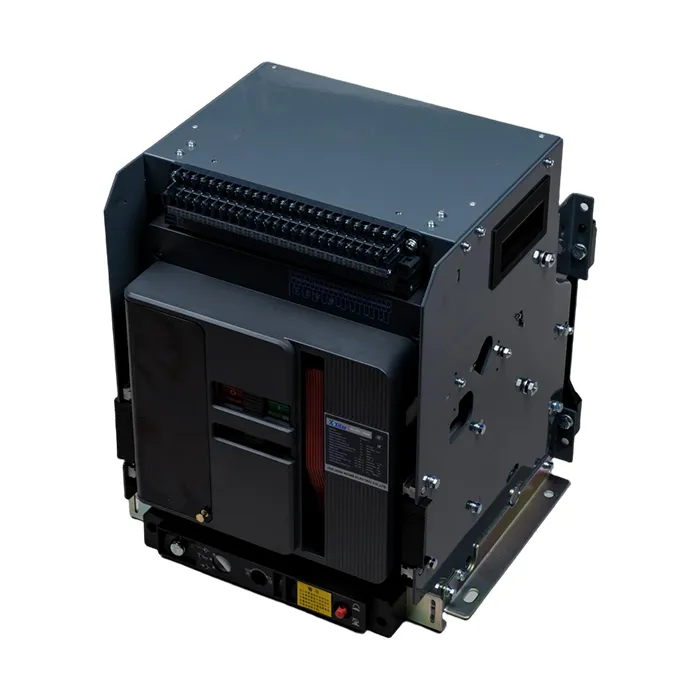

انقاطع دائرة الهواء (ACB)هو جهاز حماية الدائرة ذات الجهد المنخفض الذي يستخدم الهواء كوسيلة لإطفاء القوس. إنه مصمم لحماية الدوائر الكهربائية من الأحمال الزائدة والدوائر القصيرة والأعطال الأرضية.
تُستخدم عادةً ACBs في أنظمة توزيع الطاقة التي يصل تصنيفها إلى 690 فولت وتتراوح التصنيفات الحالية من 630 أمبير إلى 6300 أمبير. يتم تركيبها بشكل شائع في لوحات التوزيع الرئيسية، ولوحات المولدات، وأنظمة التحكم الصناعية.
ACBs الحديثة، مثل تلك المصنعة من قبلشيفا، تم تصميمها لتلبية المعايير الدولية وضمان حماية موثوقة للطاقة في البيئات الصعبة.
يعتمد مبدأ عمل قاطع الدائرة الهوائية على انقطاع القوس في الهواء عند الضغط الجوي.
يعد تصميم شلال القوس أمرًا بالغ الأهمية لضمان انقراض القوس السريع وتقليل الأضرار التي تلحق بجهات الاتصال.
| عنصر | وظيفة |
|---|---|
| جهات الاتصال الرئيسية | حمل الحمل الحالي وفتحه أثناء الخطأ |
| شلال القوس | يطفئ القوس أثناء الانقطاع |
| وحدة الرحلة | يكتشف الحمل الزائد والدوائر القصيرة |
| آلية التشغيل | يتحكم في عملية الفتح والإغلاق |
| جهات الاتصال المساعدة | توفير إشارة الحالة |
قد تتضمن نماذج ACB المتقدمة وحدات حماية ذكية، وواجهات اتصال، وأنظمة مراقبة رقمية.
| المعلمة | النطاق النموذجي |
|---|---|
| التصنيف الحالي (في) | 630 أ – 6300 أ |
| الفولطية (UE) | 400 فولت – 690 فولت |
| قدرة الكسر (ICU) | ما يصل إلى 100 كيلو أمبير |
| البولنديين | 3P / 4P |
| ميزة | ايه سي بي | مكب |
|---|---|---|
| التقييم الحالي | ما يصل إلى 6300A | ما يصل إلى 1600A |
| طلب | التوزيع الرئيسي | دوائر فرعية |
| صيانة | صالحة للخدمة | محدود |
شيفاتوفر حلول ACB لقواطع دوائر الهواء عالية الجودة والمصممة لتحقيق الموثوقية والسلامة والتحكم الذكي.
إنه يحمي الدوائر الكهربائية من الحمل الزائد والدوائر القصيرة وحالات الخطأ.
بشكل رئيسي في أنظمة التوزيع الرئيسية ذات الجهد المنخفض.
يستخدم ACB الهواء لإطفاء القوس، بينما يستخدم VCB الفراغ.
يوصى بالفحص الروتيني سنويًا أو وفقًا لإرشادات الشركة المصنعة.
يلعب قاطع الدائرة الهوائية ACB دورًا حيويًا في ضمان السلامة الكهربائية وموثوقية النظام في شبكات توزيع الطاقة الحديثة. اختيار ACB عالي الأداء من شركة مصنعة موثوقة مثلشيفايضمن الحماية طويلة المدى والكفاءة التشغيلية والامتثال للمعايير العالمية.
إذا كنت تبحث عن حلول موثوقة وعالية الجودة لقواطع دوائر الهواء ACB والمصممة خصيصًا لتلبية احتياجات التطبيقات الخاصة بك،اتصل بنااليوم للحصول على الدعم المهني والأسعار التنافسية.
