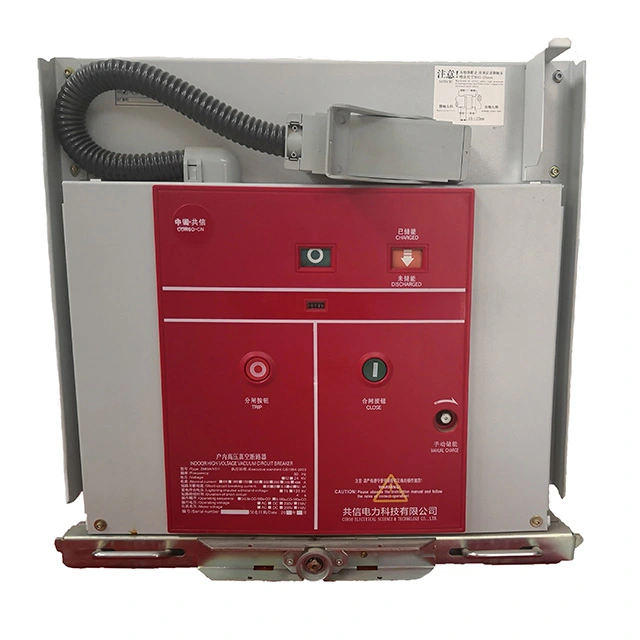

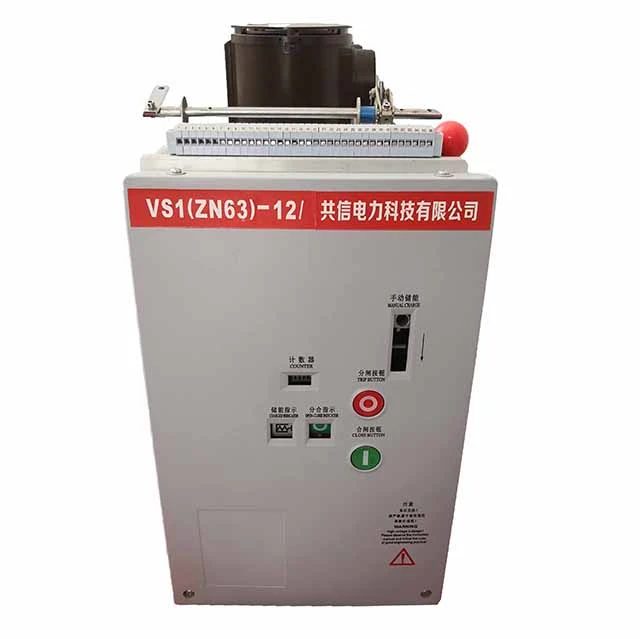

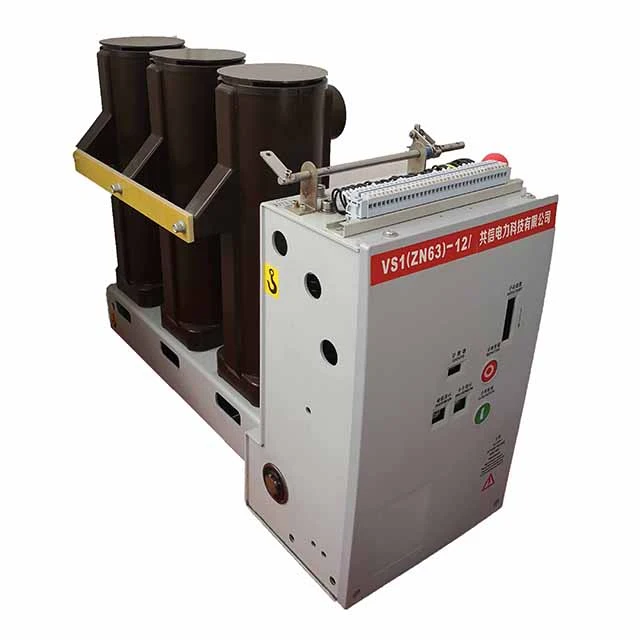

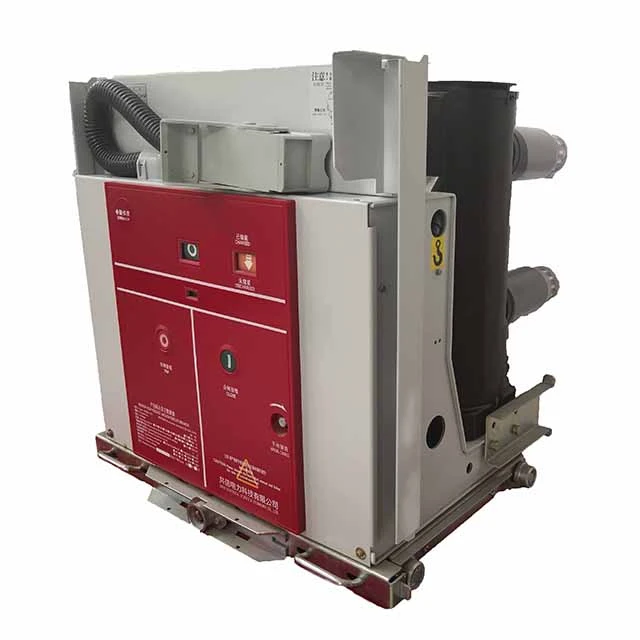

تم تصميم قاطع الدائرة الفراغية vs1 12 11 كيلو فولت vcb لشبكات توزيع الجهد المتوسط، لتوفير انقطاع موثوق وآمن لتيارات الأعطال. يستخدم قاطع الدائرة الفراغية vs1 12 11 كيلو فولت vcb تقنية انقطاع الفراغ المتقدمة، فهو يجمع بين الأداء العالي وعمر الخدمة الطويل والصيانة المجانية، لجعله مثاليًا للأحمال الصناعية والتجارية وغيرها من الأحمال الكهربائية. الميزة الرئيسية يمكن أن تظهر على النحو التالي:
1. التبريد القوسي السريع والفعال يضمن قدرة ممتازة على كسر الدائرة القصيرة.
2. يلغي الحاجة إلى زيت العزل أو غاز SF6، لجعله صديقًا للبيئة.
موثوقية عالية وعمر خدمة طويل:
1. عمر ميكانيكي يصل إلى 10,000 إلى 20,000 مرة تشغيل؛
2. البناء الصلب يضمن التشغيل الموثوق به في ظل الظروف القاسية.
1. عند استخدامه مع مرحلات الحماية، يوفر قاطع الدائرة الفراغية vs1 12 11 كيلو فولت vcb حماية من الجهد المنخفض والحمل الزائد والخطأ الأرضي؛
2. يدعم التشغيل الآمن والمستقر لأنظمة توزيع الطاقة.
|
الأعلى. جهد العمل |
12 كيلو فولت |
||
|
التردد المقدر |
50 هرتز |
||
|
تصنيف التسامح الجهد الإضاءة الدافع |
75 كيلو فولت |
||
|
1 دقيقة تردد الطاقة الجهد |
42 كيلو فولت |
||
|
تصنيف كسر الدائرة القصيرة الحالية |
25 كيلو أمبير |
31.5 كيلو أمبير |
40 كيلو أمبير |
|
التصنيف الحالي (أ) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
وقت الإغلاق |
35 إلى 70 مللي ثانية |
||
|
وقت التعثر |
20 إلى 50 مللي ثانية |
||
|
الحياة الميكانيكية |
10000 مرة أو 2000 مرة |
||
|
عمليات الكسر المقدرة |
30 مرة |
||
|
متوسط سرعة الإغلاق |
0.5 إلى 0.8 م/ث |
||
|
متوسط سرعة التعثر |
0.9 إلى 1.2 م/ث |
||
|
جهد التشغيل |
تيار متردد 220/110 فولت تيار مستمر 220/110 فولت |
||
س: كيف يمكن مقارنة قاطع الدائرة الفراغية vs1 12 11 كيلو فولت vcb مع SF6 أو قواطع الدائرة الزيتية؟
ج: على عكس SF6 أو قواطع الدائرة الزيتية، فإن vs1 12 11 كيلو فولتقاطع الدائرة الفراغية vcbيستخدم قاطعات الفراغ لإطفاء القوس. وهذا يجعلها أكثر نظافة وأمانًا وخالية من الصيانة تقريبًا. إنه يزيل خطر تسرب الزيت أو انبعاثات غاز SF6، ويوفر تبريدًا أسرع للقوس مع الحد الأدنى من تآكل التلامس.
س: هل يمكن دمج قاطع الدائرة الفراغية vs1 12 11 كيلو فولت vcb في أنظمة الشبكة الذكية؟
ج: نعم. يمكن تجهيز قاطع الدائرة الفراغية vs1 12 11 كيلو فولت vcb بوحدات مراقبة واتصالات ذكية، للسماح بالتحكم عن بعد ومراقبة الحالة في الوقت الفعلي والتكامل السلس في نظام SCADA ومنصات الشبكة الذكية.
