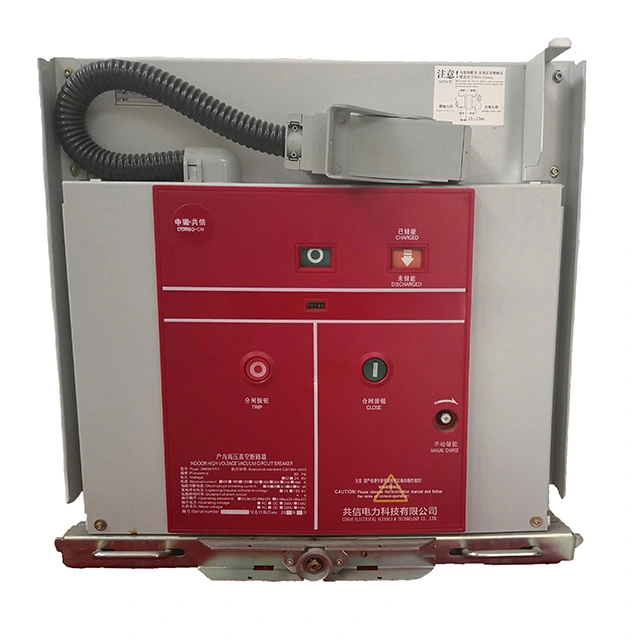

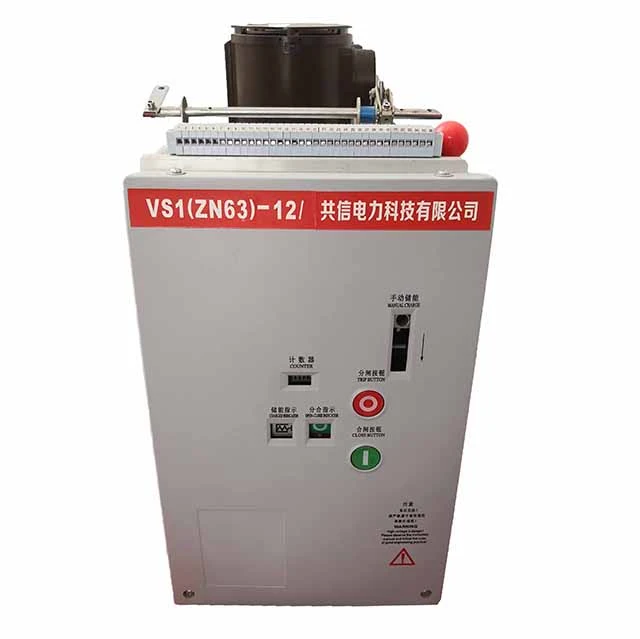

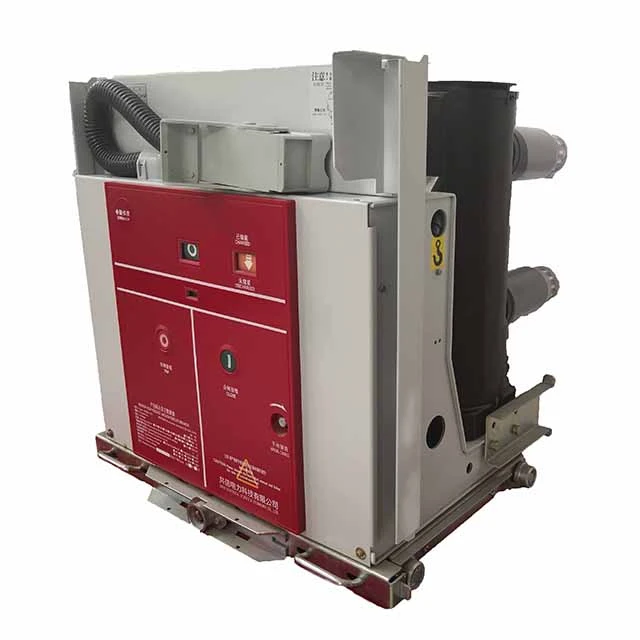

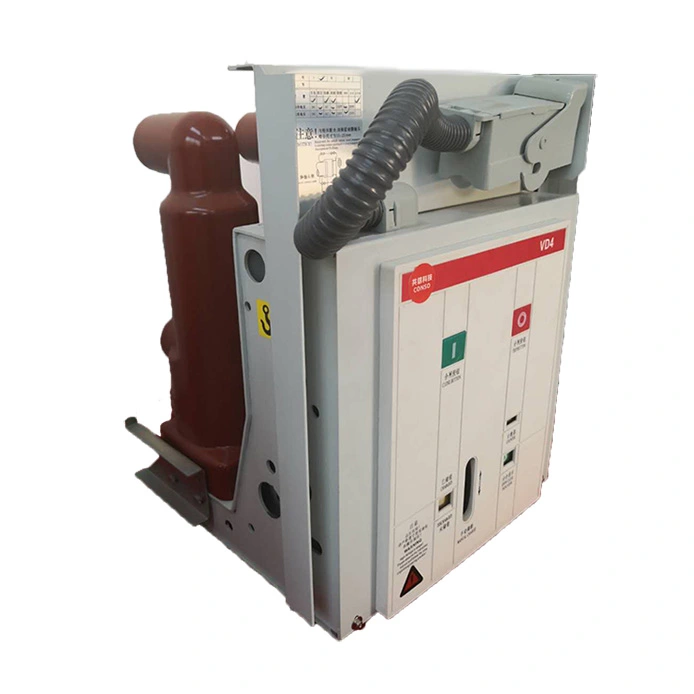

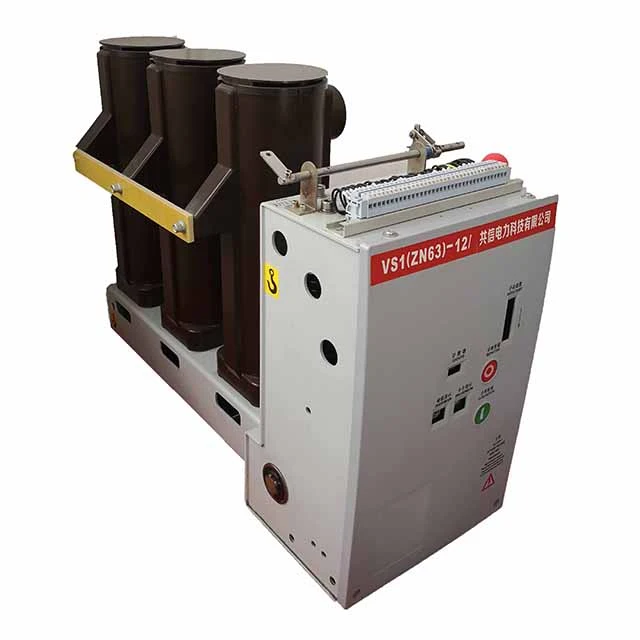

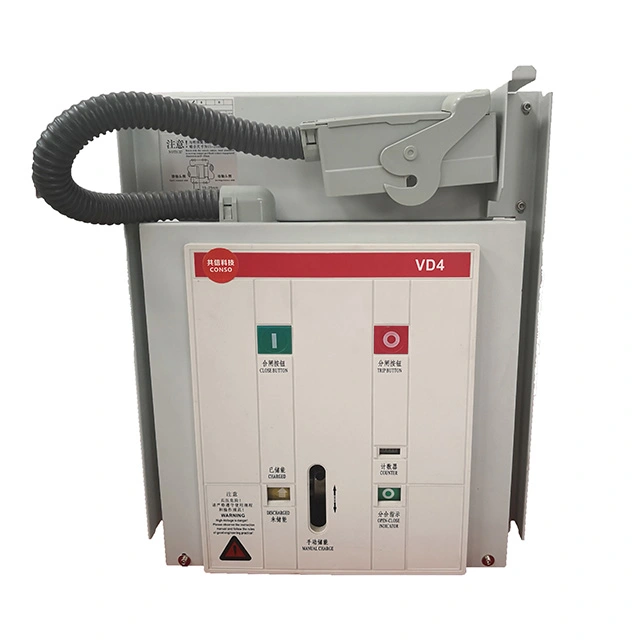

إن قاطع الدائرة الفراغية الداخلية 11kv من النوع hv mv عبارة عن جهاز كهربائي متوسط الجهد مصمم للتحكم في شبكة طاقة التيار المتردد وحمايتها. يعتبر قاطع الفراغ هو الجزء الرئيسي لإطفاء الأقواس على الفور وبأمان، لضمان أداء موثوق به حتى في ظل ظروف التشغيل الصعبة. آلية التشغيل لقاطع الدائرة الكهربائية من النوع الفراغي الداخلي 11 كيلو فولت hv mv عبارة عن آلية تعمل بنابض يمكنها الاستجابة بدقة لإشارات الأعطال وقطع التيار من خلال قاطعات الفراغ. بالإضافة إلى ذلك، يمكن أن يكون قاطع الدائرة الكهربائية من النوع الفراغي الداخلي 11kv من النوع الثابت أو من النوع المتحرك لجعله مناسبًا للوحات الكهربائية من النوع KYN28 أو النوع HXGN.
بسبب التصميم المدمج والقوة الميكانيكية العالية، يتم تطبيقه على نطاق واسع في محطات الخدمات الفرعية، المنشآت الصناعية، وأنظمة توزيع الطاقة التجارية، مثل قطاعات الصلب والتعدين والبتروكيماويات والنقل.
|
الأعلى. جهد العمل (كيلو فولت) |
12 |
||
|
جهد التشغيل (فولت) |
تيار متردد 220/110 تيار مستمر 220/110 |
||
|
التردد المقدر (هرتز) |
50 |
||
|
تصنيف التسامح الجهد الإضاءة الدافع (كيلو فولت) |
75 |
||
|
1 دقيقة تردد الطاقة الجهد (كيلو فولت) |
42 |
||
|
تصنيف تيار كسر الدائرة القصيرة (kA) |
25 |
31.5 |
40 |
|
التصنيف الحالي (أ) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
الحياة الميكانيكية (مرات) |
10000 أو 20000 |
||
|
أوقات كسر الدائرة القصيرة المقدرة (مرات) |
30 |
||
|
متوسط سرعة الإغلاق (م/ث) |
0.5 إلى 0.8 |
||
|
متوسط سرعة التعثر (م/ث) |
0.9 إلى 1.2 |
||
|
وقت الإغلاق (مللي ثانية) |
35 إلى 70 |
||
|
وقت التعثر (مللي ثانية) |
20 إلى 50 |
||
س: هل يعتبر قاطع الدائرة الفراغية الداخلي بقدرة 11 كيلو فولت من النوع hv mv صديقًا للبيئة مقارنةً بقواطع SF6؟
ج: نعم. على عكس قواطع الدائرة الكهربائية التي تعمل بالغاز SF6، فإن قاطع الدائرة الكهربائية الداخلي من النوع الفراغي 11 كيلو فولت عالي الجهد والجهد لا يستخدم أي غازات دفيئة. إنها تعتمد بشكل كامل على تقنية التفريغ، لجعلها خيارًا نظيفًا وصديقًا للبيئة مع عدم وجود خطر تسرب الغاز.
س: ما هي متطلبات الصيانة لقاطع الدائرة الكهربائية من النوع الفراغي الداخلي 11 كيلو فولت عالي الجهد والجهد المتوسط؟
ج: الصيانة الروتينية ضئيلة. يوصى بإجراء فحوصات دورية لتآكل التلامس، وتزييت آلية التشغيل، ومقاومة العزل، والأسلاك الثانوية. في معظم الحالات، لا يلزم سوى إجراء عمليات فحص بسيطة أثناء فترات انقطاع التيار المجدولة.
س: هل يمكن تخصيص قاطع الدائرة الكهربائية من نوع الفراغ الداخلي 11kv hv mv؟
ج: نعم، يوفر المصنعون عادةً كلاً من الأنواع الثابتة وعربات الترولي، والتيارات المقدرة المختلفة (630A، 1250A، 1600A، 2000A، وما إلى ذلك)، ومجموعة متنوعة من ملفات الرحلة، وCTs، والاتصالات المساعدة لتتناسب مع تصميم مجموعة المفاتيح الكهربائية.
