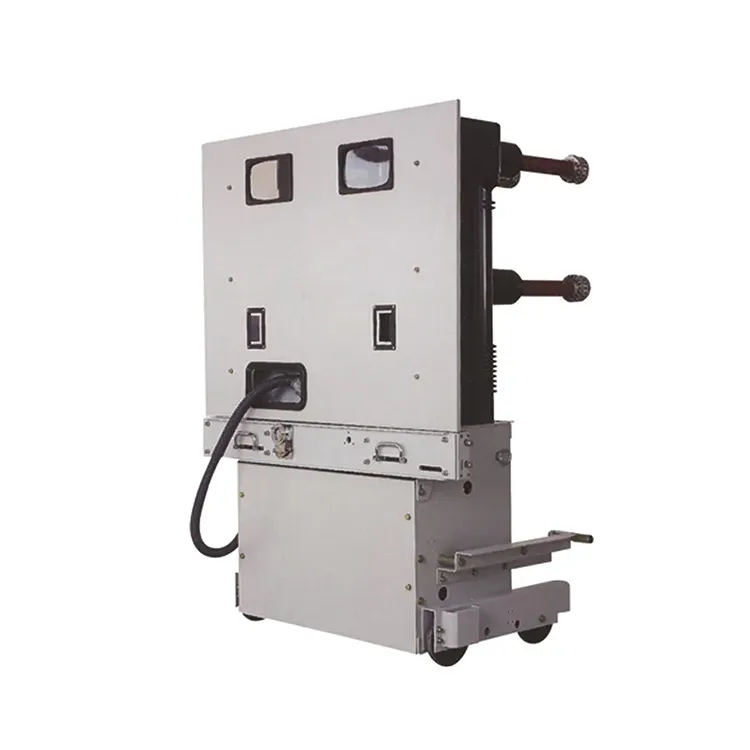

تم تصميم قاطع الدائرة الكهربائية ذو الجهد المتوسط 35 36 كيلو فولت للتحكم الموثوق وحماية المعدات الكهربائية في شبكات توزيع الطاقة. يتم استخدامه على نطاق واسع في المحطات الفرعية والمرافق الصناعية ومحطات الطاقة حيث يتطلب الأداء المستقر وقدرة القطع العالية.
يستخدم قاطع الدائرة الفراغية ذات الجهد المتوسط 35 36 كيلو فولت قاطعًا فراغيًا كوسيلة لإطفاء القوس. عندما تنفصل نقاط الاتصال، يتم إخماد القوس بسرعة في بيئة مفرغة، مما يضمن الحد الأدنى من التآكل على القاطع والعمر الميكانيكي الطويل. تتيح هذه التقنية لقاطع الدائرة الفراغية ذات الجهد المتوسط 35 36 كيلو فولت التعامل مع العمليات المتكررة وانقطاعات الدائرة القصيرة بكفاءة ممتازة.
يقوم التصميم المدمج عادةً بدمج القاطع، وآلية التشغيل، ومكونات العزل في غلاف مغلق، مما يحمي الأجزاء الداخلية من الغبار، والرطوبة، والتلوث. إنه يجعل قاطع الدائرة الفراغية ذات الجهد المتوسط 35 36 كيلو فولت مناسبًا لمجموعة واسعة من الظروف البيئية.
|
الأعلى. جهد العمل (كيلو فولت) |
40.5 |
|||
|
التردد المقدر (هرتز) |
50 |
|||
|
تصنيف التسامح الجهد الإضاءة الدافع (كيلو فولت) |
185 |
|||
|
1 دقيقة تردد الطاقة الجهد (كيلو فولت) |
95 |
|||
|
تصنيف تيار كسر الدائرة القصيرة (kA) |
25 |
31.5 |
||
|
التصنيف الحالي (أ) |
630 |
1250 |
1600 |
|
|
جهد التشغيل (فولت) |
تيار متردد 220/110 تيار مستمر 220/110 |
|||
|
الطاقة المقدرة للمحرك (وات) |
≥230 |
|||
|
وقت (فترات) تخزين طاقة المحرك |
≥15 |
|||
|
إغلاق وتعثر وقت الاتصال (مللي ثانية) |
≥3 |
|||
|
سفر الاتصال (مم) |
7.5±1.5 |
|||
|
تباعد الاتصال (مم) |
20±2 |
|||
|
الحياة الميكانيكية (مرات) |
10000 |
|||
|
أوقات كسر الدائرة القصيرة المقدرة (مرات) |
20 |
|||
س: ما فائدة قاطع الدائرة الفراغية ذو الجهد المتوسط 35-36 كيلو فولت؟
ج: يتم استخدامه في أنظمة توزيع الطاقة بمستويات جهد 35 أو 36 كيلو فولت. وتشمل الأمثلة محطات الطاقة الفرعية والمنشآت الصناعية والمرافق التجارية الكبيرة. يوفر حماية ماس كهربائى للمحولات والكابلات وغيرها من المعدات.
س: كيف تعمل قواطع الدائرة الكهربائية ذات الجهد المتوسط 35-36 كيلو فولت؟
ج: عند حدوث خطأ،قاطع الدائرة الكهربائيةالاتصالات داخل قاطع الفراغ المختوم. وبما أن بيئة الفراغ لا تدعم التفريغ المستمر، فإن القوس الناتج ينطفئ بسرعة. وهذا يضمن قطع تيار الخلل بسرعة وتقليل تآكل التلامس.
