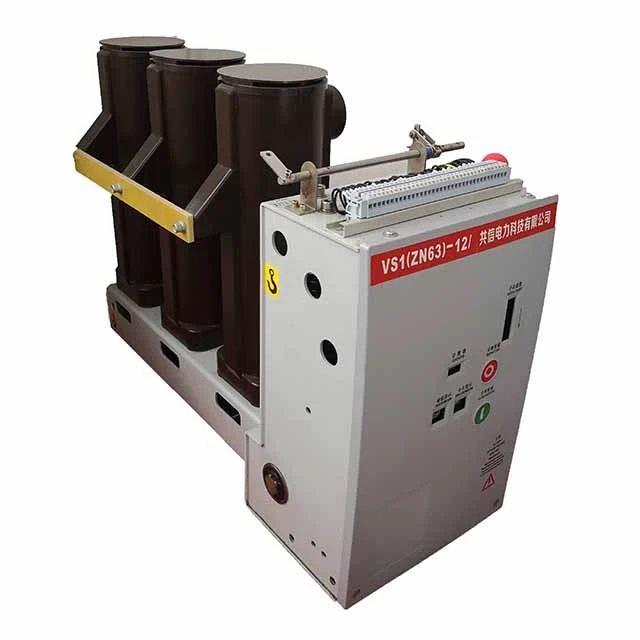

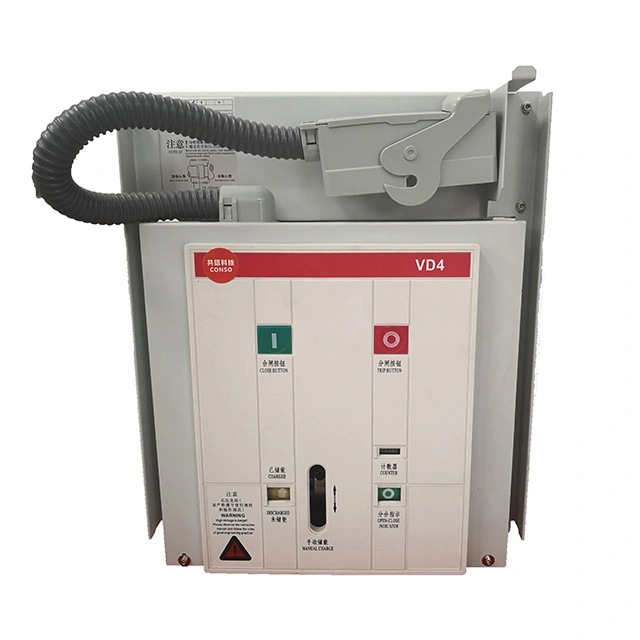

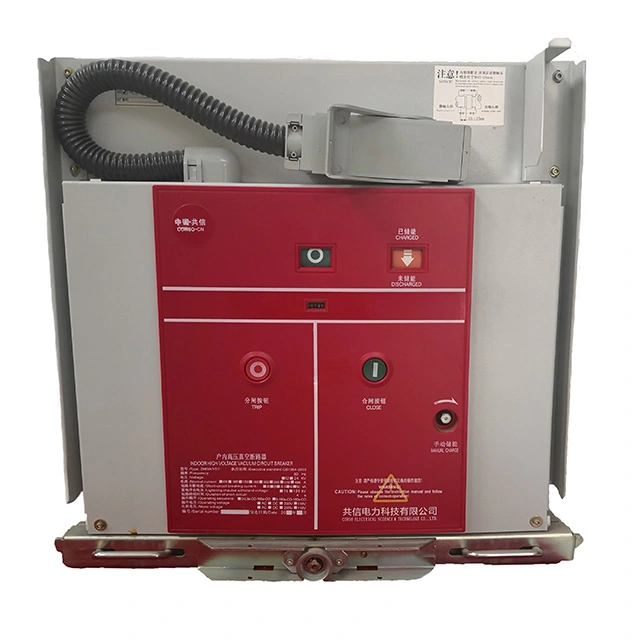

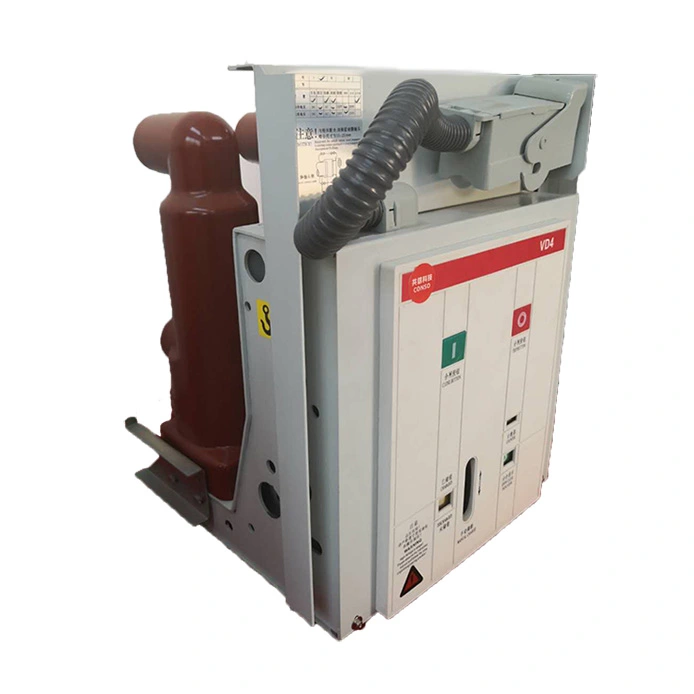

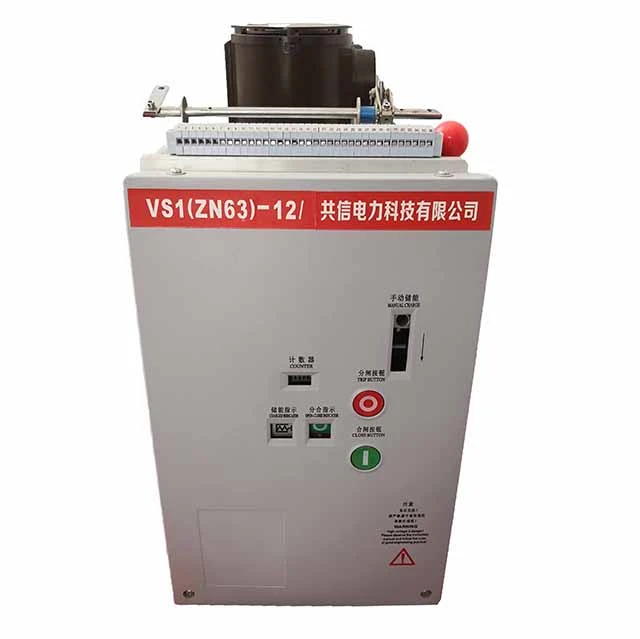

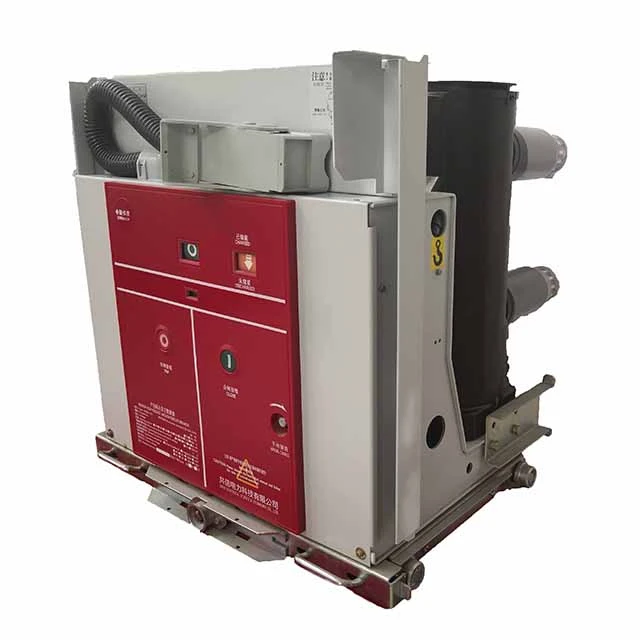

تم تصميم قاطع ckt الكهربائي بقدرة 11 كيلو فولت vcb للاستخدام في أنظمة الطاقة بقدرة 12 كيلو فولت كجهاز حماية وتحكم لمعدات شبكة الطاقة بالإضافة إلى منشآت الطاقة الصناعية والتعدين. يمكن تركيبه في مجموعة المفاتيح الكهربائية مثل اللوحة الكهربائية من سلسلة KYN28، HXGN، وGG-1A، وهو مناسب للتطبيقات التي تتطلب عمليات متكررة.
تتضمن أنواع التثبيت المتاحة لقواطع ckt الكهربائية ذات التفريغ الكهربائي بقدرة 11 كيلو فولت vcb نوع العربة (عربة اليد)، والنوع الثابت، والنوع المثبت على الجانب، ونوع المغناطيس الدائم. وفقا لهيكل العزل، يتم تقديمه في النوع القياسي، نوع الأسطوانة المعزولة، ونوع عمود الراتنج المصبوب. تشتمل الوحدات المساعدة المتوافقة مع قاطع ckt الكهربائي بقدرة 11 كيلو فولت vcb على شاحنة عزل، وشاحنة ترولي مصهر، وشاحنة ترولي محول الجهد.
الهيكل: يتم تغليف قاطع الفراغ والدائرة الموصلة الرئيسية براتنج الإيبوكسي، مما يوفر مقاومة ممتازة للاهتزاز والغبار والرطوبة والتلوث. يعمل هذا التصميم على تحسين الموثوقية بشكل كبير وإطالة عمر الخدمة في البيئات القاسية.
قاطع الفراغ: يوفر أداءً قويًا للتبريد القوسي وقدرة على الانقطاع، مما يضمن قدرة عالية على كسر الدائرة القصيرة (تصل إلى 40 كيلو أمبير) وتحمل كهربائي مستقر.
آلية التشغيل: تم تصميمها كوحدة متكاملة مع جسم قاطع الدائرة، ويمكن تهيئتها بمرونة للتركيب الثابت أو الترولي (عربة اليد) أو التثبيت الجانبي، لتلبية متطلبات أنظمة المفاتيح الكهربائية المختلفة.
وظائف الحماية: حماية متكاملة ضد الحمل الزائد والدوائر القصيرة والجهد المنخفض، مما يضمن التشغيل الآمن والموثوق لنظام الطاقة.
التحمل الميكانيكي: أكثر من 10000 عملية.
|
الأعلى. جهد العمل (كيلو فولت) |
12 |
||
|
جهد التشغيل (فولت) |
تيار متردد 220/110 تيار مستمر 220/110 |
||
|
التردد المقدر (هرتز) |
50 |
||
|
تصنيف التسامح الجهد الإضاءة الدافع (كيلو فولت) |
75 |
||
|
1 دقيقة تردد الطاقة الجهد (كيلو فولت) |
42 |
||
|
تصنيف تيار كسر الدائرة القصيرة (kA) |
25 |
31.5 |
40 |
|
التصنيف الحالي (أ) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
الحياة الميكانيكية (مرات) |
10000 أو 20000 |
||
|
متوسط سرعة الإغلاق (م/ث) |
0.5 إلى 0.8 |
||
|
متوسط سرعة التعثر (م/ث) |
0.9 إلى 1.2 |
||
|
أوقات كسر الدائرة القصيرة المقدرة (مرات) |
30 |
||
|
وقت الإغلاق (مللي ثانية) |
35 إلى 70 |
||
|
وقت التعثر (مللي ثانية) |
20 إلى 50 |
||
