ملخص المقال
في توزيع الطاقة الحديث، لا تعد السلامة والاستمرارية أمرًا اختياريًا على الإطلاق. عند حدوث خطأ في مصنع، أو غرفة بيانات، أو مبنى تجاري، أو لوحة مرافق، يجب أن يتفاعل جهاز الحماية بسرعة، ويعزل المشكلة، ويحافظ على استقرار بقية النظام. هذا هو السبب بالضبط قاطع دائرة الهواء ACBيظل خيارًا أساسيًا لتوزيع الطاقة ذات الجهد المنخفض. في هذه المقالة، أشرح كيفية عمل ACB، والمكان الذي يناسبه بشكل أفضل، وما هي المشكلات التي يواجهها المشترون عادةً أثناء الاختيار، وكيفية مقارنة حجم الإطار، وسعة الكسر، ووظائف الحماية، وظروف التثبيت، ومتطلبات الصيانة. أناقش أيضًا سبب العمل مع شركة مصنعة ذات خبرة مثلشركة ونزهو شيفا للمعدات الكهربائية المحدودة يمكن أن تجعل عملية الشراء والمطابقة الفنية والتشغيل على المدى الطويل أسهل بكثير.
جدول المحتويات

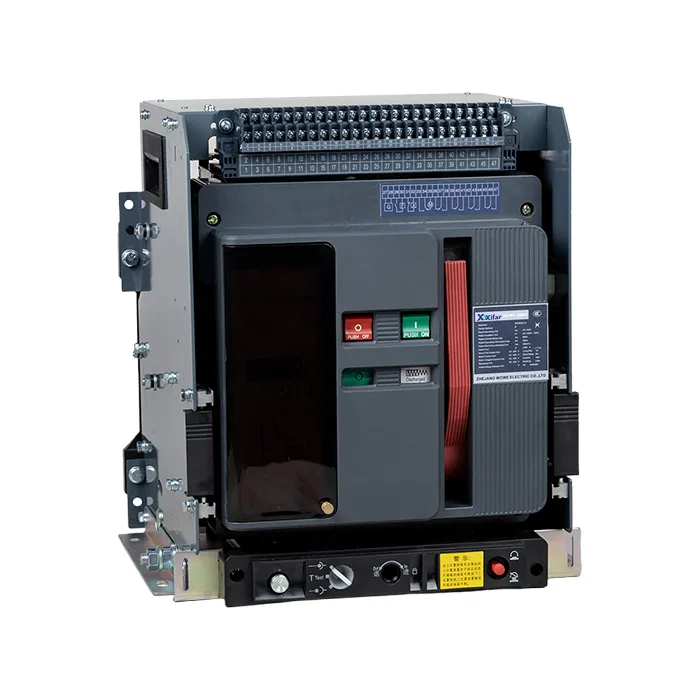

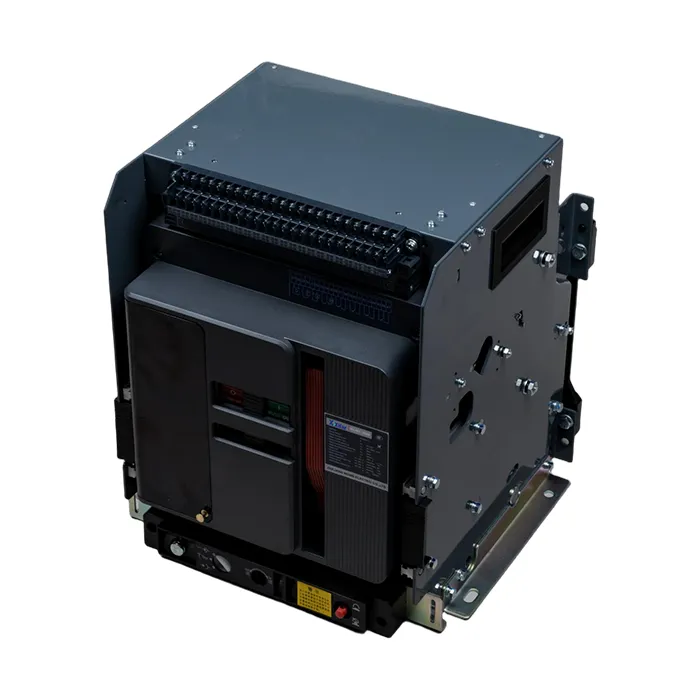

انقاطع دائرة الهواء ACBعبارة عن جهاز تحويل وقائي منخفض الجهد مصمم لمقاطعة الظروف الحالية غير الطبيعية مثل الحمل الزائد والدوائر القصيرة وفي العديد من التكوينات، الخطأ الأرضي. إنه يستخدم الهواء كوسيط لإطفاء القوس ويتم تثبيته عادةً في أنظمة التوزيع ذات الجهد المنخفض حيث تكون قدرة الانقطاع الموثوقة والتشغيل المتكرر أمرًا بالغ الأهمية.
بعبارات واضحة، عندما يبدأ نظام الطاقة في سحب تيار خطير، يكتشف ACB الخلل ويفصل الدائرة قبل أن تتعرض الكابلات أو المحولات أو لوحات المفاتيح أو المعدات المتصلة لأضرار جسيمة. ولهذا السبب يتم وضع ACBs غالبًا في قلب اللوحات الكهربائية الكبيرة وليس على حافة الدوائر الفرعية.
بالمقارنة مع أجهزة الحماية الأصغر حجمًا، تم تصميم ACB للحصول على تقييمات تيار أعلى، وقدرة انقطاع أقوى، ومنطق حماية أوسع. وهذا يجعلها مناسبة بشكل خاص للوافدين الرئيسيين، وقارنات الحافلات، ودوائر التغذية ذات السعة العالية.
يركز العديد من المشترين أولاً على التقييم الحالي والسعر، ولكن القيمة الحقيقية للمنتجقاطع دائرة الهواء ACBيظهر عندما يكون النظام تحت الضغط. في شبكة الطاقة السليمة، يبدو كل قاطع مقبولًا. يظهر الفرق الحقيقي أثناء الأحمال الزائدة، أو الدوائر القصيرة المفاجئة، أو أحداث التعثر المزعجة، أو عمليات التبديل المتكررة.
يمنحني ACB المتوافق جيدًا أكثر من مجرد قطع الاتصال البسيط. فهو يمنحني تنسيقًا انتقائيًا، وظروف صيانة أكثر أمانًا، وحماية أفضل للمعدات، وفرصة أقوى للحفاظ على نشاط الأقسام غير المتأثرة. في البيئات الصناعية أو التجارية، يُترجم ذلك بشكل مباشر إلى وقت توقف أقل، وتكاليف إصلاح أقل، وخسارة أقل في الإنتاج.
وهذا الأمر مهم بشكل أكبر في المنشآت ذات الأحمال الحساسة، أو المحركات الكبيرة، أو الألواح التي يتم تغذيتها بالمحولات، أو أنظمة الطاقة الاحتياطية، أو بنيات التوزيع الكثيفة. بمجرد ارتفاع طاقة الصدع، تتوقف جودة الحماية عن كونها مسألة أوراقية وتصبح مشكلة تجارية.
عندما يبحث المشترون عنقاطع دائرة الهواء ACB، فهم عادةً لا يشترون مكونًا عامًا. إنهم يحاولون حل مشكلة مؤلمة واحدة أو أكثر داخل مشروع حقيقي. يقوم البعض باستبدال القواطع غير المستقرة التي تتنقل كثيرًا. يقوم البعض ببناء لوحة جديدة ذات جهد منخفض ويحتاجون إلى مطابقة حماية يمكن الاعتماد عليها. ويواجه آخرون صعوبة في الحصول على مهلة زمنية، أو عدم وضوح الاتصالات الفنية، أو ضعف دعم ما بعد البيع.
المشكلة الأكثر شيوعًا هي عدم تطابق المواصفات. قد يبدو القاطع مقبولاً على الورق، ولكن بمجرد تركيبه، قد لا يتوافق مع متطلبات مستوى الخطأ، أو ظروف الأسلاك، أو توقعات نظام التحكم، أو حدود التخطيط الميكانيكي داخل اللوحة. هذا هو المكان الذي يصبح فيه الشراء باهظ الثمن.
فيما يلي نقاط الألم التي أراها في أغلب الأحيان للمشتري:
يعالج حل ACB القوي كل هذه الأمور معًا، وليس سطرًا واحدًا فقط في ورقة الأسعار.
اختيار الحققاطع دائرة الهواء ACBيبدأ بواقع التحميل، وليس عادة الكتالوج. لن أبدأ أبدًا بالمظهر أو السعر الاسمي وحده. سأبدأ بالنظام نفسه: تيار التشغيل، ومستوى الخطأ، ووضع التثبيت، والجهد، وعدد الأعمدة، ومتطلبات التحكم، وتوقعات الانتقائية، والظروف المحيطة، والوصول إلى الصيانة.
عادة ما تتبع عملية الاختيار الدقيقة هذا المنطق:
إذا كان التثبيت في بيئة عالية الخدمة مثل مصنع صناعي، أو مركز بيانات، أو غرفة مرافق، أو محطة توزيع طاقة متجددة، فسأولي أيضًا اهتمامًا وثيقًا بتكرار التشغيل، وظروف الخدمة، وتبديد الحرارة، وسهولة الصيانة الوقائية.
| عامل | لماذا يهم؟ | ما يجب على المشترين التحقق منه |
|---|---|---|
| التصنيف الحالي | يحدد ما إذا كان الكسارة قادرة على حمل الحمل العادي بشكل مستمر | تيار التشغيل الفعلي، هامش التوسع المستقبلي، ارتفاع درجة حرارة اللوحة |
| كسر القدرة | يحدد ما إذا كان القاطع يمكنه مقاطعة تيار العطل بأمان | تيار الدائرة القصيرة المحتمل عند نقطة التثبيت، نتائج دراسة النظام |
| وظائف وحدة الرحلة | يتحكم في منطق الحماية وسلوك الاستجابة للخطأ | الزائد، ماس كهربائى، لحظية، خطأ أرضي، إعدادات قابلة للتعديل |
| عدد البولنديين | يؤثر على التوافق مع تكوين النظام | متطلبات 3P أو 4P، منطق الحماية المحايد، مخطط التوزيع |
| الحياة الميكانيكية | يعكس المتانة في ظل دورات التبديل والتشغيل المتكررة | تردد التبديل، فترة الصيانة، موثوقية آلية التشغيل |
| نوع التثبيت | يؤثر على تصميم اللوحة والوصول إلى الصيانة | هيكل ثابت أو قابل للسحب، المساحة المتاحة، استراتيجية الخدمة |
| الاتصالات وملحقاتها | يدعم تكامل النظام والتشغيل عن بعد | جهات الاتصال المساعدة، تحرير التحويلة، مشغل المحرك، واجهة المراقبة |
| دعم الموردين | يقلل من المخاطر قبل وبعد الولادة | سرعة الاستجابة الفنية والقدرة على التخصيص والتوثيق والاختبار |
هذا هو المكان الذي يبرز فيه الموردون ذوو الخبرة. الاقتباس الجيد ليس مجرد سعر. ويجب أن يعكس ما إذا كان المورد قد فهم النظام وتوقع الاحتياجات التشغيلية الحقيقية.
انقاطع دائرة الهواء ACBيستخدم على نطاق واسع في أنظمة التوزيع ذات الجهد المنخفض التي تتطلب حماية يمكن الاعتماد عليها للتيار العالي والتحكم في التبديل. إنه أمر شائع بشكل خاص عندما تكون الشبكة الكهربائية كبيرة بما يكفي بحيث لا توفر قواطع الحالة البسيطة القدرة الكافية أو مرونة التنسيق أو المتانة التشغيلية.
تشمل التطبيقات النموذجية ما يلي:
في هذه البيئات، يجب على الكسارة أن تفعل أكثر من مجرد الفتح والإغلاق. ويجب أن يظل مستقرًا في ظل العمل المستمر، وأن يستجيب بشكل متوقع أثناء الأخطاء، وأن يتكامل بسلاسة مع بقية نظام الحماية.
حتى الأفضلقاطع دائرة الهواء ACBيمكن أن يكون الأداء أقل من اللازم إذا كانت جودة التثبيت وانضباط الصيانة ضعيفين. يلقي المشترون أحيانًا اللوم على الكسارة عندما تكون المشكلة الحقيقية هي تصميم اللوحة، أو ضغط إنهاء الكابل، أو سوء التهوية، أو قيم الإعداد غير الصحيحة، أو جداول الفحص المهملة.
أتعامل دائمًا مع التركيب والصيانة كجزء من قيمة المنتج لأنها تؤثر بشكل مباشر على الموثوقية الكهربائية وعمر الخدمة.
تفاصيل التثبيت التي تهم:
نقاط الصيانة التي لا ينبغي تجاهلها:
عندما تكون الصيانة مخططة وليست تفاعلية، تصبح ACB أصلًا يمكن الاعتماد عليه على المدى الطويل بدلاً من أن تكون مخاطرة مخفية للنظام.
الكثير من الكتالوجات تجعل المنتجات تبدو متشابهة. ما يفصل مصدرًا عن الآخر هو مدى جودة دعم المورد للهندسة وجودة الإنتاج واستقرار التسليم واتصالات ما بعد البيع. للمشترين تحديد مصادرقاطع دائرة الهواء ACBيمكن لهذه الاختلافات أن تقرر ما إذا كان المشروع سيتحرك بسلاسة أم سيتحول إلى دورة من التأخير والتصحيحات.
هذا هو المكان الذي يتم فيه تصنيع مثلشركة ونزهو شيفا للمعدات الكهربائية المحدودةتصبح ذات صلة. يحتاج المشترون عادة إلى أكثر من قائمة قياسية من النماذج. إنهم بحاجة إلى مصنع يفهم متطلبات التطبيق، ويستجيب بوضوح، ويمكنه مواءمة تكوين المنتج مع متطلبات المشروع الحقيقية.
سأبحث عن نقاط قوة المورد التالية:
المورد الجيد يقلل من الغموض الفني. غالبًا ما يكون هذا أكثر قيمة من ميزة السعر الصغيرة التي تختفي في اللحظة التي يصل فيها الكسارة الخاطئة إلى متجر الألواح.
إذا كان علي أن ألخص منطق الشراء في جملة واحدة، فسيكون هذا: اخترقاطع دائرة الهواء ACBاستنادا إلى واقع النظام، وليس فقط على الاقتباس الحالي الاسمي أو أدنى. تعمل وحدة ACB الصحيحة على حماية المعدات، ودعم الاستمرارية، وتحسين السلامة التشغيلية، وتقليل مخاطر دورة الحياة. ربما لا يزال الخيار الخطأ مناسبًا للوحة، لكنه لن يحمي المشروع حقًا.
بالنسبة للمشترين الذين يعملون في المنشآت الصناعية والمجمعات التجارية والمحطات الفرعية ومشاريع الطاقة المتجددة وغيرها من أنظمة التوزيع ذات الجهد المنخفض، فإن أفضل نتيجة تأتي من موازنة الأداء الكهربائي وتنسيق الحماية والمتانة الميكانيكية واستجابة المورد. ولهذا السبب فإن المناقشة الفنية مهمة بقدر أهمية التسعير.
إذا كنت تقوم بمراجعة المواصفات، أو مقارنة النماذج، أو التخطيط لمشروع جديد لتوزيع الطاقة، فهذه هي اللحظة المناسبة للعمل مع شركة مصنعة تفهم احتياجات التطبيق العملي.شركة ونزهو شيفا للمعدات الكهربائية المحدودةفي وضع يمكنها من دعم العملاء الذين يبحثون عن حلول موثوقة لحماية الدوائر من خلال اتصالات واضحة وخدمة موجهة نحو المشاريع. إذا كنت تريد المساعدة في تضييق نطاق النموذج الصحيح، أو مطابقة الكسارة مع تصميم اللوحة الخاصة بك، أو مناقشة المتطلبات المخصصة،اتصل بناوابدأ المحادثة بتفاصيل طلبك.
س1. ما هو الغرض الرئيسي من قاطع الدائرة الهوائية ACB؟
الغرض الرئيسي منه هو حماية الأنظمة الكهربائية ذات الجهد المنخفض من الحمل الزائد والدوائر القصيرة وغيرها من الظروف الحالية غير الطبيعية مع السماح بالتبديل الآمن والتحكم في النظام.
س2. لماذا أختار قاطع الدائرة الهوائية ACB بدلاً من القاطع الأصغر؟
لأن أنظمة التوزيع الكبيرة غالبًا ما تحتاج إلى تصنيفات تيار أعلى، وقدرة انقطاع أقوى، وإعدادات حماية أكثر مرونة مما يمكن أن توفره القواطع الصغيرة.
س3. هل قاطع الدائرة الهوائية ACB مناسب للاستخدام الصناعي؟
نعم. يتم استخدامه على نطاق واسع في المنشآت الصناعية والمباني التجارية والمحطات الفرعية والمواقع الأخرى حيث يكون التوزيع المستقر للطاقة ذات الجهد المنخفض أمرًا بالغ الأهمية.
س 4. ما الذي يجب أن أؤكده قبل طلب قاطع الدائرة الهوائية ACB؟
يجب عليك التأكد من التيار المقنن، ومستوى الدائرة القصيرة، وعدد الأعمدة، ووظائف وحدة الرحلة، ونوع التثبيت، والملحقات، وظروف اللوحة أو النظام حيث سيعمل القاطع.
س5. هل دعم الموردين مهم حقًا لهذا المنتج؟
قطعاً. يؤثر الدعم الفني على اختيار الطراز ونجاح التثبيت وكفاءة التشغيل وجودة الصيانة على المدى الطويل.
س6. هل يمكن تخصيص قاطع الدائرة الهوائية ACB ليناسب احتياجات المشروع؟
اعتمادا على الشركة المصنعة، نعم. غالبًا ما يحتاج المشترون إلى تكوينات مختلفة للأعمدة، ووظائف الرحلة، وملحقات التشغيل، وخيارات التحكم لمشاريع محددة.
س7. كيف يمكنني تقليل مخاطر اختيار النموذج الخاطئ؟
قم بتزويد المورد الخاص بك بجهد النظام، والطلب الحالي، ومستوى الخطأ، وتخطيط اللوحة، ومتطلبات التشغيل، وأي احتياجات خاصة للتحكم أو الاتصال قبل إنهاء الطلب.
