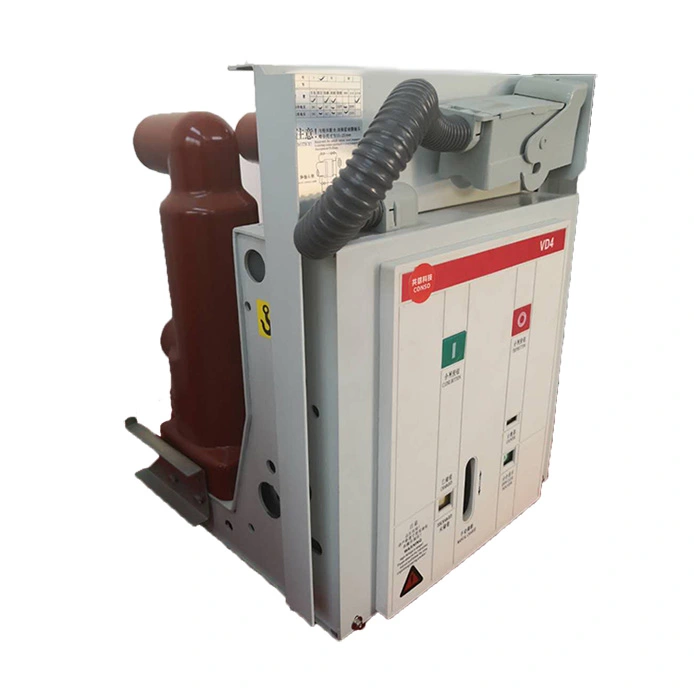

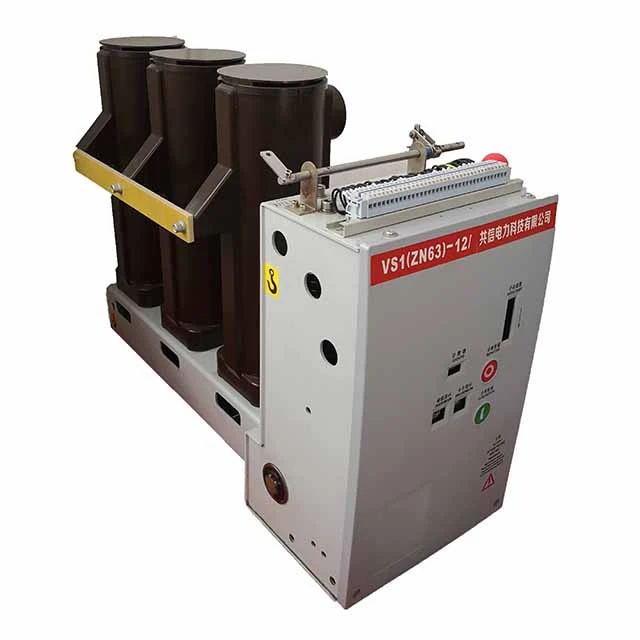

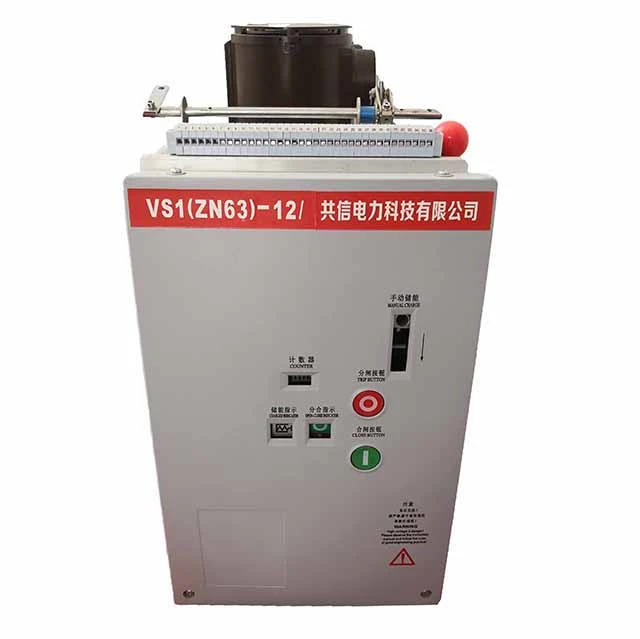

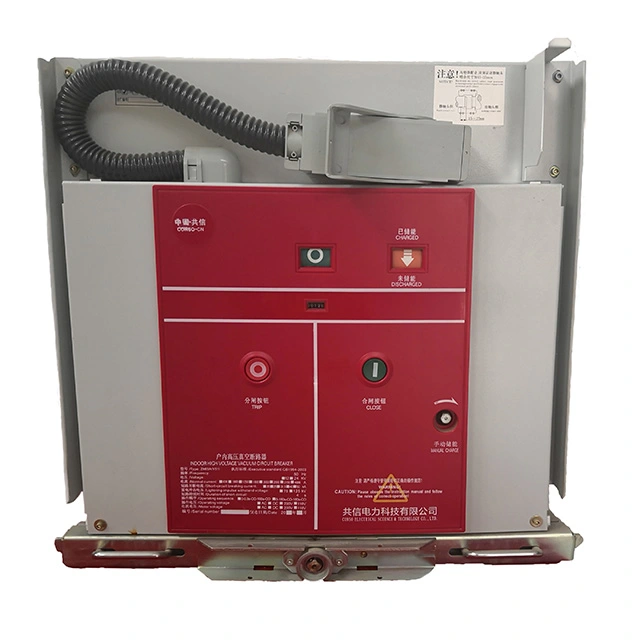

إن مفتاح قاطع الدائرة الفراغية vcb بجهد 11 كيلو فولت هو جهاز تحويل ذو جهد متوسط مصمم للتحكم الموثوق وحماية أنظمة الطاقة الكهربائية. إنها تستخدم تقنية قاطع الفراغ المتقدمة لإطفاء القوس. يمكن إظهار ميزات الهيكل على النحو التالي:
1. إنه يوفر انقراض سريع للقوس مع الحد الأدنى من تآكل التلامسقاطع الدائرة الفراغية;
2. إنه يضمن انقطاعًا موثوقًا به في حالة ماس كهربائى والتيارات الزائدة.
1. إنه ذو تصميم مدمج وأداء موثوق، قادر على العمليات المتكررة؛
2. يتطلب الحد الأدنى من الصيانة مقارنة بالآليات التقليدية.
1. إنها تستخدم كعمود أسطوانة عازل أو عمود راتنج مصبوب للحصول على قوة عازلة ممتازة.
2. إنه يضمن الأداء المستقر في البيئات القاسية.
1. إنه متوفر في النوع الثابت أو نوع العربة لسهولة التركيب في مجموعة المفاتيح الكهربائية.
2. إنها متوافقة مع اللوحات الكهربائية مثل الخزانات المعدنية الداخلية من نوع KYN28.
|
الأعلى. جهد العمل (كيلو فولت) |
12 |
||
|
جهد التشغيل (فولت) |
تيار مستمر 220/110 تيار متردد 220/110 |
||
|
التردد المقدر (هرتز) |
50 |
||
|
تصنيف التسامح الجهد الإضاءة الدافع (كيلو فولت) |
75 |
||
|
1 دقيقة تردد الطاقة الجهد (كيلو فولت) |
42 |
||
|
تصنيف تيار كسر الدائرة القصيرة (kA) |
25 |
31.5 |
40 |
|
التصنيف الحالي (أ) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
وقت الإغلاق (مللي ثانية) |
35 إلى 70 |
||
|
وقت التعثر (مللي ثانية) |
20 إلى 50 |
||
|
الحياة الميكانيكية (مرات) |
10000 أو 20000 |
||
|
عمليات الكسر المقدرة (مرات) |
30 |
||
|
متوسط سرعة الإغلاق (م/ث) |
0.5 إلى 0.8 |
||
|
متوسط سرعة التعثر (م/ث) |
0.9 إلى 1.2 |
||
س: كيف يختلف مفتاح قاطع الدائرة vcb بجهد 11 كيلو فولت داخليًا عن SF6 أو قواطع الدائرة الزيتية؟
ج: يستخدم مفتاح قاطع vcb للدائرة الفراغية 11 كيلو فولت قواطع فراغية لإطفاء الأقواس، مما يعني عدم تسرب الزيت، وعدم انبعاث غازات الدفيئة، وصيانة أقل بكثير. إنه أنظف وأكثر أمانًا ويوفر عمر اتصال أطول.
س: ما هي متطلبات الصيانة لمفتاح قاطع الدائرة الفراغية vcb بقدرة 11 كيلو فولت؟
ج: يوصى بإجراء عمليات فحص روتينية، مثل فحص مقاومة التلامس، والعمليات الميكانيكية، والعزل. ومع ذلك، نظرًا لأن قواطع الفراغ لا تحتاج إلى صيانة تقريبًا، فإن مفتاح قاطع الدائرة الفراغية 11 كيلو فولت vcb يتطلب صيانة قليلة جدًا مقارنة بالنوع المعزول بالزيت أو قاطع الدائرة من النوع المعزول بالغاز SF6.
س: هل مفتاح قاطع الدائرة vcb بجهد 11 كيلو فولت مناسب للشبكة الذكية أو المراقبة عن بعد؟
ج: نعم. يمكن دمج مفتاح قاطع الدائرة الفراغية vcb بجهد 11 كيلو فولت مع مرحلات الحماية، وجهاز التحكم عن بعد، وأجهزة الاتصالات، والتي يمكن لمكوناتها دعم أنظمة SCADA وأتمتة الشبكة الذكية، مما يوفر مراقبة في الوقت الفعلي والتشغيل عن بُعد.
