A العملةمحول الأنف والأذن والحنجرة (CT)يعد عنصرًا حاسمًا في أنظمة الكهرباء والطاقة الحديثة، مما يتيح قياسًا دقيقًا للتيار وحماية النظام ومراقبة الطاقة دون اتصال كهربائي مباشر. يعد اختيار التصوير المقطعي المناسب أمرًا ضروريًا لضمان السلامة والدقة وموثوقية النظام على المدى الطويل.
في هذا الدليل المتعمق، نستكشف كيفية عمل المحولات الحالية، وأنواع الأشعة المقطعية المختلفة، ومعايير الاختيار الرئيسية، وفئات الدقة، وأفضل ممارسات التثبيت، والتطبيقات الواقعية. سواء كنت تقوم بتصميم نظام طاقة صناعي، أو ترقية مراقبة الطاقة، أو اختيار CTs لمرحلات الحماية، فإن هذه المقالة ستساعدك على اتخاذ قرار مستنير.
A المحول الحالي (CT)هو محول أدوات مصمم لتقليل قيم التيار المتردد العالية (AC) إلى مستوى قياسي أقل يمكن قياسه أو مراقبته بأمان بواسطة العدادات أو مرحلات الحماية أو أجهزة التحكم.
تستخدم الأشعة المقطعية على نطاق واسع في:
باستخدام الحث الكهرومغناطيسي، يوفر التصوير المقطعي عزلًا كهربائيًا بين دوائر الجهد العالي ومعدات قياس الجهد المنخفض، مما يحسن بشكل كبير من سلامة النظام.
يعتمد مبدأ تشغيل المحول الحالي علىقانون فاراداي للحث الكهرومغناطيسي. عندما يتدفق التيار عبر الموصل الأساسي، فإنه يولد مجالًا مغناطيسيًا حول القلب. يستحث هذا التدفق المغناطيسي تيارًا متناسبًا في الملف الثانوي.
على سبيل المثال، تم تصنيف CT على1000 أ: 5 أيحول 1000 أمبير من التيار الأولي إلى 5 أمبير يمكن التحكم فيها لأدوات القياس.
تتميز Window CTs بفتحة دائرية يمر من خلالها الموصل الأساسي. فهي مدمجة وموثوقة وشائعة الاستخدام في المفاتيح الكهربائية ولوحات التوزيع.
يمكن تركيب CTs ذات النواة المنقسمة دون فصل الموصل الأساسي، مما يجعلها مثالية لتعديل الأنظمة الحالية وعمليات تدقيق الطاقة.
تستخدم أجهزة CT من النوع الشريطي موصلًا أساسيًا مدمجًا وهي مصممة لتطبيقات التيار العالي ذات القوة الميكانيكية الممتازة.

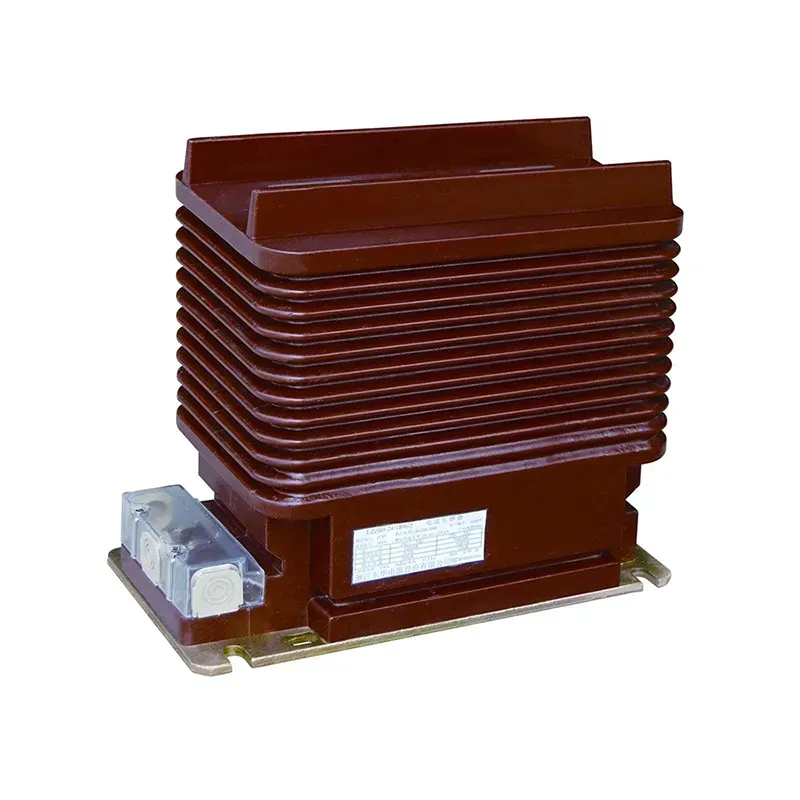

تشتمل هذه المحولات المقطعية على دورات متعددة على الملف الأولي وتستخدم لتطبيقات القياس ذات التيار المنخفض والدقة العالية.
يتطلب اختيار التصوير المقطعي المناسب تحقيق التوازن بين الأداء والسلامة والتكلفة. وفيما يلي أهم المعايير التي يجب مراعاتها:
اختر CT مع تصنيف تيار أساسي يطابق أو يتجاوز قليلاً الحد الأقصى لتيار التشغيل لنظامك.
تحدد فئة الدقة مدى دقة إعادة إنتاج CT للتيار الأساسي. وهذا أمر بالغ الأهمية بشكل خاص لأنظمة الفوترة والحماية.
يشير العبء إلى الحمل الإجمالي (في VA) المتصل بجهاز CT الثانوي. يؤدي تجاوز العبء المقدر إلى تقليل الدقة وقد يتسبب في ارتفاع درجة الحرارة.
الشركات المصنعة مثلXiFaتوفير حلول CT مخصصة لتتناسب مع متطلبات النظام المحددة، مما يضمن الأداء الأمثل والموثوقية على المدى الطويل.
تحدد فئات الدقة الخطأ المسموح به للتصوير المقطعي في ظل ظروف محددة.
ويضمن اختيار فئة الدقة الصحيحة الامتثال لمعايير مثل IEC وIEEE، مع الحفاظ على كفاءة النظام.
في البنى التحتية الحديثة للطاقة، تلعب CTs دورًا حيويًا في تمكين المراقبة الذكية واستراتيجيات الصيانة التنبؤية.
يعد التثبيت الصحيح أمرًا ضروريًا لضمان التشغيل الآمن والدقيق للأشعة المقطعية.
يمكن أن يؤدي التثبيت غير الصحيح إلى جهد زائد خطير وقراءات غير دقيقة.
| نوع الأشعة المقطعية | الميزة الرئيسية | تطبيق نموذجي |
|---|---|---|
| نافذة CT | مدمجة واقتصادية | لوحات المفاتيح الكهربائية |
| سبليت كور CT | تركيب سهل | تحديث الطاقة |
| شريط من نوع CT | القدرة الحالية العالية | المحطات الفرعية |
| الجرح المقطعي | دقة عالية | قياس التيار المنخفض |
يمكن أن تولد دائرة CT الثانوية ذات الدائرة المفتوحة جهدًا كهربائيًا عاليًا بشكل خطير، مما يشكل خطرًا كبيرًا على السلامة ويحتمل أن يؤدي إلى تلف المعدات.
تم تصميم CTs التقليدية لتيار التيار المتردد فقط. لقياس التيار المستمر، يلزم وجود أجهزة استشعار لتأثير هول.
مع ظروف التركيب والتشغيل المناسبة، يمكن أن يستمر التصوير المقطعي عالي الجودة لمدة تتراوح بين 20 إلى 30 عامًا أو أكثر.
ليس بالضرورة. الدقة العالية تزيد من التكلفة. يجب أن تتوافق فئة الدقة مع المتطلبات الفعلية للتطبيق.
اختيار الحقالمحول الحالي (CT)تعتبر خطوة حاسمة في تصميم أنظمة كهربائية آمنة وفعالة وموثوقة. من خلال فهم أنواع الأشعة المقطعية وفئات الدقة ومتطلبات التطبيق، يمكن للمهندسين ومصممي الأنظمة تحسين الأداء بشكل كبير وتقليل المخاطر التشغيلية.
إذا كنت تبحث عن حلول محولات تيار موثوقة ومخصصة،XiFaتقدم مجموعة واسعة من منتجات التصوير المقطعي المحوسب المصممة لضمان الدقة والمتانة والامتثال للمعايير الدولية.
لمعرفة المزيد حول اختيار محول التيار المثالي لمشروعك أو لطلب الدعم الفني،اتصل بنااليوم ودع خبرائنا يساعدونك في تشغيل نظامك بثقة.
