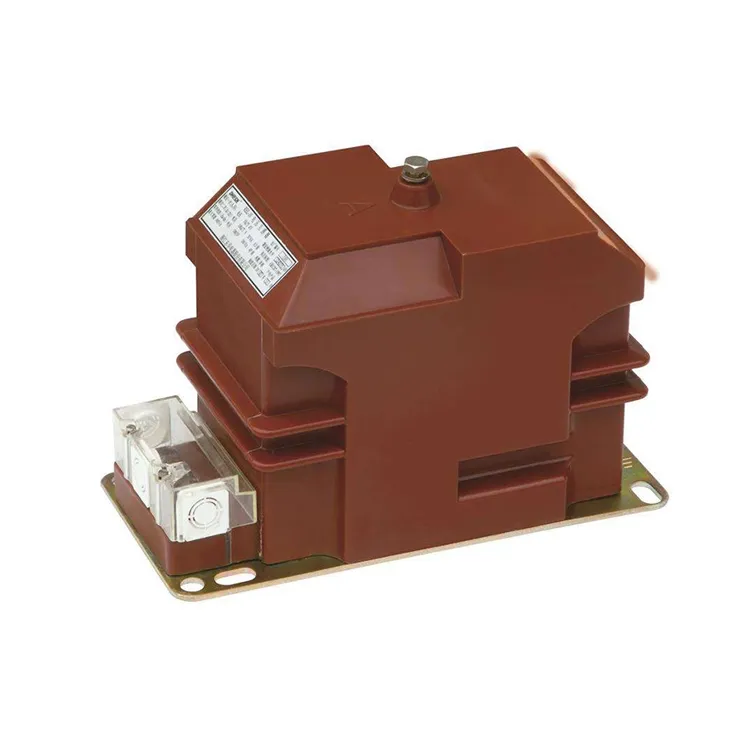

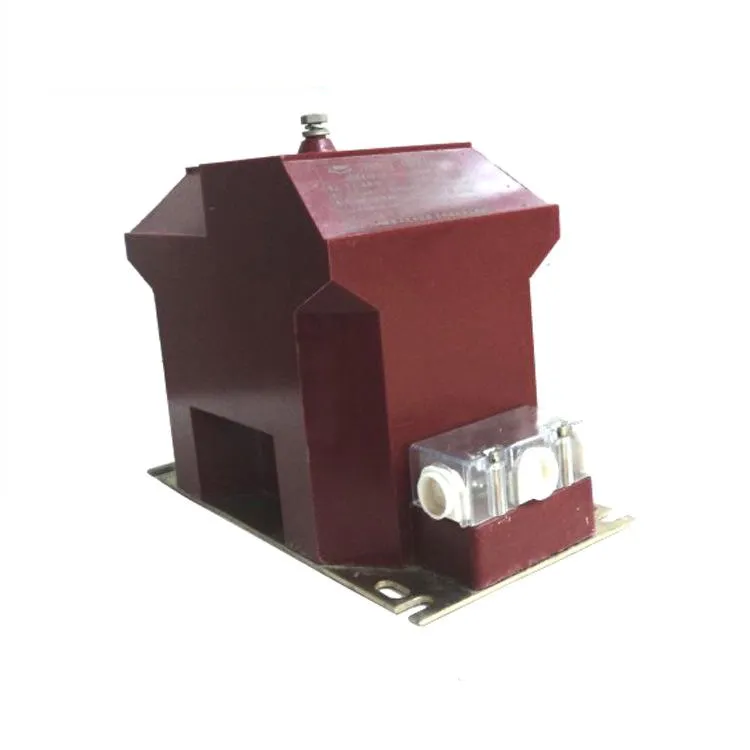

تم تصميم محول الجهد المصبوب بالراتنج ذو الجهد المتوسط، والذي تكون وظيفته مشابهة لمحول توزيع الطاقة، لتحويل الجهد. ومع ذلك، تقوم محولات الطاقة بضبط الجهد في المقام الأول لتمكين النقل والتوزيع الفعال للكهرباء، عادةً بسعات مصنفة بـ kVA أو MVA، بينما تخدم المحولات المحتملة دورًا في القياس والحماية. تتمثل الوظيفة الرئيسية للمحول المحتمل المصبوب بالراتنج ذو الجهد المتوسط في توفير طاقة التشغيل لأجهزة القياس والمرحلات الواقية، لتمكين المراقبة الدقيقة لجهد الخط والطاقة واستهلاك الطاقة. توفر المحولات المحتملة أيضًا مدخلات مهمة لخطط الحماية لحماية الأصول ذات القيمة العالية مثل خطوط النقل والمحركات ومحولات الطاقة أثناء حالات الأعطال. وبسبب تلك الوظائف،المحولات المحتملة are designed with relatively small capacities, usually just a few VA to several dozen VA, and rarely exceeding 1000 VA.
| يكتب | نسبة الجهد المقنن (كيلو فولت) | فئة الدقة | Accuracy Class and Rated output cosΦ=0.8 | ماكس. الإخراج (VA) | |||
| 0.2 | 0.5 | 1 | 6(ع) | ||||
| JDZX10-3A | (3/√3)/(0.1/√3)/(0.1/3) | 0.2/6P 0.5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0.1/√3)/(0.1/3) | ||||||
| JDZX10-10A | (10/√3)/(0.1/√3)/(0.1/3) | ||||||
Q: What is the function of a medium voltage resin cast potential transformer in switchgear?
A: A potential transformer is used to step down the primary system voltage to a standardized lower value that can be safely supplied to measuring instruments, energy meters, and protective relays. In medium voltage switchgear, resin cast potential transformers provide galvanic isolation between the primary voltage system and secondary voltage control circuits, to ensure both accuracy and operator safety.
س: لماذا تُفضل تقنية صب الراتنج لمحولات الجهد المتوسط؟
A: Resin cast PTs use epoxy resin as an insulating and encapsulating material. This technology provides excellent performance on electrical insulation, high mechanical strength, resistance to moisture and dust, and strong protection against partial discharge. As a result, resin cast potetial transformers are particularly suitable for indoor switchgear applications where compact design and long life scale reliability are critical.
Q: What are the typical voltage ratings for medium voltage resin cast PTs?
ج: تم تصميم المحولات المحتملة المصبوبة بالراتنج ذات الجهد المتوسط عمومًا للأنظمة من 3.6 كيلو فولت إلى 36 كيلو فولت، والتي تعتمد على تصميم مجموعة المفاتيح الكهربائية. عادةً ما يتم توحيد جهد الخرج الثانوي عند 100 فولت أو 110 فولت، وهو مستوى الجهد بين الطور إلى الطور، أو 100/√3 فولت أو 110/√3 فولت، وهو مستوى الجهد بين الطور إلى المحايد، بما يتماشى مع معايير IEC.
