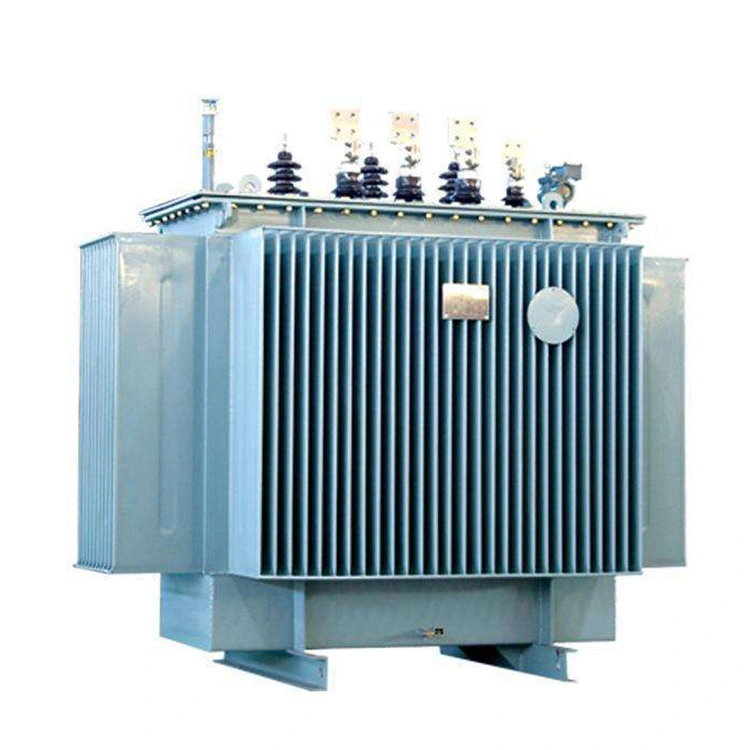

مع قدرة مقدرة تبلغ 1600 كيلو فولت أمبير، يتوافق جانب الجهد العالي مع الخطوط الواردة لشبكة الطاقة البلدية بقدرة 11 كيلو فولت، وينتج جانب الجهد المنخفض طاقة تيار متردد ثلاثية الطور 415 فولت، ومحول طاقة توزيع 1600 كيلو فولت أمبير 11 كيلو فولت 415 فولت، مما يتوافق تمامًا مع مصدر الطاقة الصناعية 380 فولت ومتطلبات إمداد طاقة الإضاءة المدنية.
من خلال اعتماد مجموعة اتصال Dyn11 القياسية، تكون قدرة القمع التوافقي قوية، ويكون الحمل ثلاثي الطور متوازنًا، مما يضمن جهد إمداد أكثر استقرارًا لمحول طاقة التوزيع 1600kva 11kv 415v. نظرًا لمستوى العزل الإجمالي العالي، فهو مقاوم للرطوبة ومقاوم للشيخوخة ويمكنه التكيف مع ظروف العمل القاسية المختلفة في البيئات الخارجية والداخلية على حد سواء، وبالتالي فهو أكثر متانة.

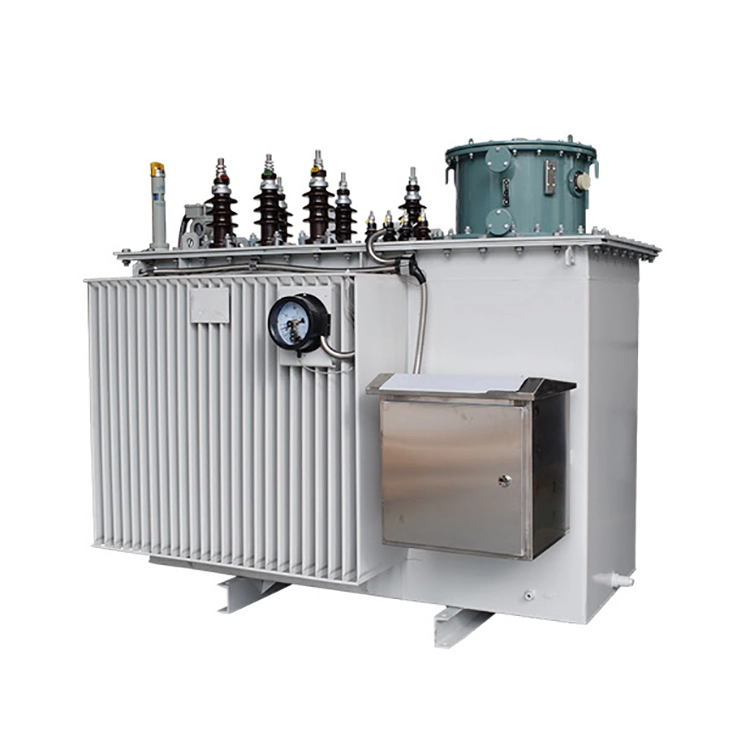

التكوين القياسي لمحول طاقة التوزيع 1600kva 11kv 415v هو طريقة التبريد الذاتي المغمورة بالزيت ONAN. يمكن أيضًا تحديد وضع تبريد الهواء القسري ONAF. يتضمن تكوين تنظيم الجهد نوعين: تنظيم جهد الإثارة (±2×2.5%) وتنظيم جهد الحمل (±4×2.5%). يمكنها استيعاب تقلبات الجهد لشبكة الطاقة وتلبية متطلبات تنظيم جهد انقطاع التيار الكهربائي الثابت أو تنظيم الجهد الثابت المستمر مع الحمل.
يتميز خزان الوقود المموج بالتبريد المتكامل، مما يلغي الحاجة إلى مشعاع خارجي. أصبح الهيكل أكثر إحكاما ومجهزًا بمؤشر مستوى الوقود، ومقياس الحرارة، وصمام تخفيف الضغط، وممتص الرطوبة، من بين ملحقات الحماية الكاملة الأخرى. أداء الختم ممتاز، ويتميز بخصائص مقاومة للرطوبة والغبار والتسرب ومنخفضة الضوضاء. يمكن لمحول طاقة التوزيع 1600kva 11kv 415v أن يتكيف مع بيئات التشغيل المعقدة مثل غرف التوزيع الخارجية والداخلية لفترة طويلة. ظروف التشغيل مستقرة، وعمر الخدمة طويل، وتكلفة الصيانة اللاحقة منخفضة.
|
اسم المنتج |
محول طاقة توزيع 1600kva 11kv 415v |
|
مرحلة |
3 المرحلة |
|
الجهد الأساسي (HV) |
11 كيلو فولت |
|
الجهد الثانوي (LV) |
415 خامسا |
|
اضغط على النطاق |
±2×2.5% |
|
مجموعة المتجهات |
داين11 |
|
طريقة التبريد |
أونان (زيت طبيعي هواء طبيعي) |
|
مقاومة ماس كهربائى |
4.5% ~ 5.5% |
|
خسارة عدم التحميل (P₀) |
≥ 1700 واط (S11) / ≥ 1400 واط (S13) |
|
فقدان الحمل (Pₖ @ 75 درجة مئوية) |
≥ 11800 واط (S11) / ≥ 11000 واط (S13) |
|
عدم التحميل الحالي |
≥ 1.0% |
|
مستوى العزل |
الجهد العالي: BIL 75 كيلو فولت، تردد الطاقة يتحمل 28 كيلو فولت LV: تردد الطاقة يتحمل 3 كيلو فولت |
|
مادة لف |
النحاس / الألومنيوم |
|
نوع الحماية |
نوع مغلق في الهواء الطلق |
|
معيار التنفيذ |
إيك 60076 |
س: كيفية تحسين كفاءة المحولات؟
ج: 1) حاول اختيار المحولات ذات الخسارة المنخفضة وكفاءة الطاقة العالية.
2) اختيار محول بسعة مناسبة بناء على ظروف التحميل.
3) يجب أن يكون متوسط معامل الحمل للمحول أكبر من 70%.
4) عندما يكون متوسط معامل الحمل أقل من 30%، فكر في استبدال المحول ذو السعة الصغيرة بشكل مناسب.
5) تحسين معامل القدرة للحمل لتعزيز قدرة المحول على نقل الطاقة النشطة.
6) تكوين الحمل بشكل معقول وتقليل عدد المحولات العاملة.
