محول كهرباء 22 ك.ف.1000 ك.ف.أ مغمور بالزيت

يتكون قلب محول الطاقة بقدرة 22 كيلو فولت وزيت 1000 كيلو فولت أمبير المغمور من قلب مغناطيسي من الفريت المدلفن على البارد بحبوب امتصاص مغناطيسية عالية. النواة ذات بنية مشتركة مائلة بالكامل من النوى المصفحة. يحتوي العمود الأساسي على مقطع عرضي دائري متدرج متعدد المستويات، كما أن المقرن والقلب لهما نفس مساحة المقطع العرضي.

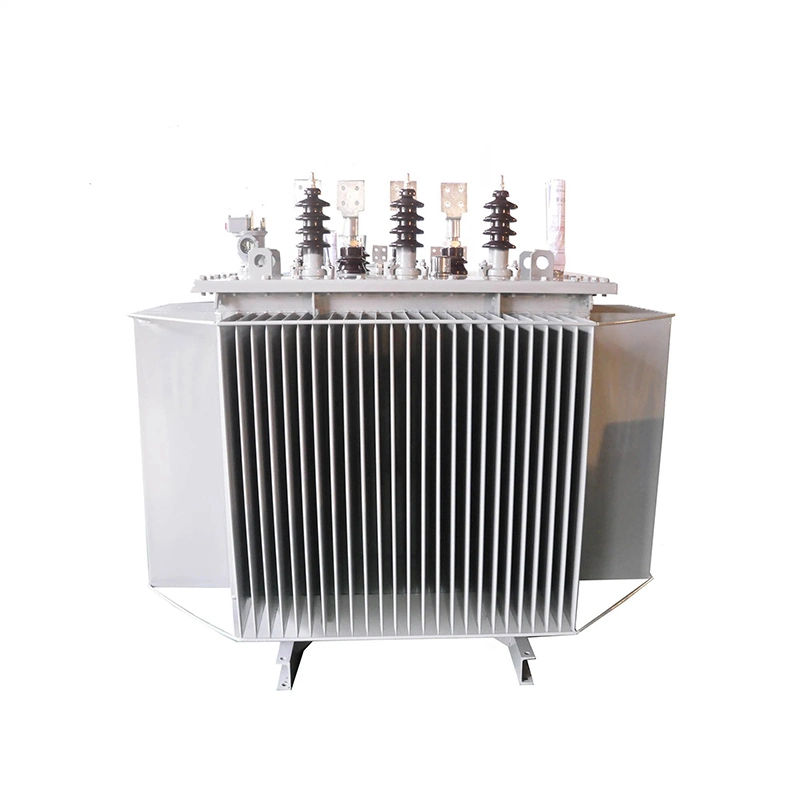

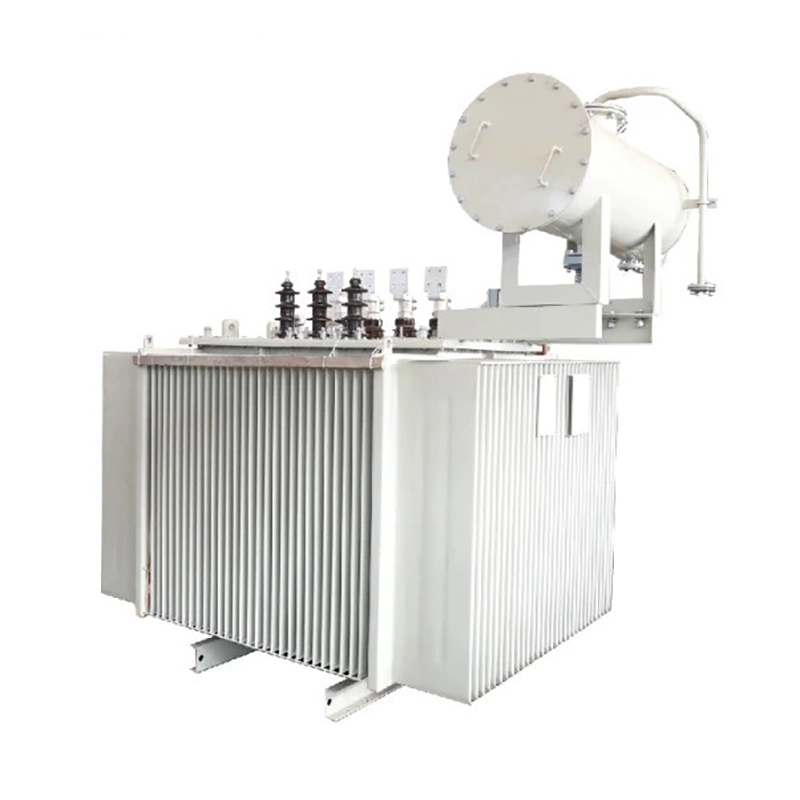

محول طاقة 22 كيلو فولت 1000 كيلو فولت أمبير مغمور بالزيت يحتوي على خزان زيت مغمور بالزيت يتكون من جدران متموجة. الجزء الداخلي مطلي بطلاء مقاوم للغبار وطبقة الطلاء قوية. إن المشتت الحراري المتموج له تأثير تبريد ويمكن أن تعوض صلابته تغيرات وزن زيت المحولات الناتجة عن تنظيم درجة الحرارة البيئية.

ولذلك، فإن المحول المغلق لا يحتوي على خزان زيت، مما يقلل من الارتفاع النسبي الإجمالي للمحول. عندما يتم تعبئة محول الطاقة 22 كيلو فولت بزيت 1000 كيلو فولت أمبير، يتم اعتماد تقنية معالجة تعبئة الزيت الفراغي، مما يؤدي إلى إزالة الرطوبة بالكامل في المحول، ولا يتلامس زيت المحول مع الهواء.

وهذا يمنع بشكل فعال دخول الماء والأكسجين إلى المحول ويتسبب في تدهور عزل المحول بشكل مستمر. من المحتمل أن يتقدم عمر زيت المحولات، لذا ليست هناك حاجة لإجراء اختبارات منتظمة لعينات الزيت.

محول طاقة 22 كيلو فولت 1000 كيلو فولت أمبير مغمور بالزيت المعلمة التقنية:

لماذا يتم غمر القلب الحديدي لمحول الطاقة بقدرة 22 كيلو فولت وزيت 1000 كيلو فولت أمبير في الأرض؟

عندما يعمل محول الطاقة بشكل طبيعي، يجب أن يكون للقلب الحديدي نقطة تأريض موثوقة. وبدون التأريض، فإن الجهد العائم بين قلب الحديد والأرض من شأنه أن يسبب تفريغ متقطع بين قلب الحديد والأرض. بمجرد تأريض القلب الحديدي عند نقطة واحدة فقط، يتم التخلص من إمكانية تشكيل إمكانات عائمة على القلب الحديدي. ومع ذلك، عندما يكون للنواة الحديدية أكثر من نقطة تأريض واحدة، فإن الإمكانات غير المتساوية بين النوى الحديدية ستشكل تيارًا متداولًا بين نقاط التأريض، مما يتسبب في ارتفاع درجة الحرارة عند نقاط التأريض المتعددة للنواة الحديدية. يمكن أن يؤدي هذا إلى خطأ تأريض متعدد النقاط حيث يحدث قصر في القلب الحديدي، مما يؤدي إلى زيادة فقدان الحديد، مما يؤثر بشكل خطير على الأداء والتشغيل الطبيعي للمحول، وقد يتسبب في رحلة بسبب تأثير الغاز الثقيل.

يمكن أن يتسبب قلب الحديد المحلي المحترق والمذاب في حدوث ماس كهربائي بين رقائق الحديد، مما يزيد من فقدان الحديد ويؤثر بشكل خطير على الأداء والتشغيل الطبيعي للمحول، مما يتطلب استبدال صفائح الفولاذ السيليكونية في قلب الحديد للإصلاح. لذلك، لا يُسمح لمحولات الطاقة 22 كيلو فولت بقدرة 1000 كيلو فولت أمبير المغمورة بالزيت أن تحتوي على نقاط تأريض متعددة؛ يمكن أن تحتوي ويجب أن تحتوي على نقطة تأريض واحدة فقط.
