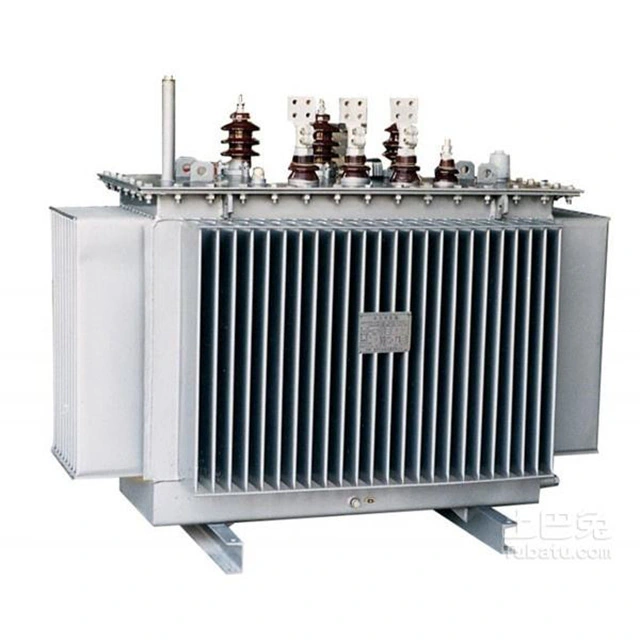

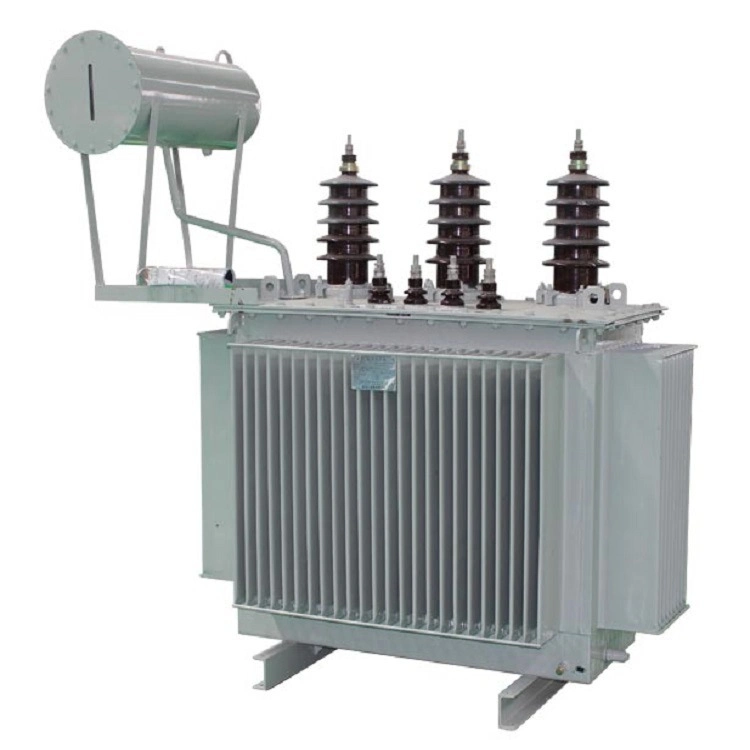

يتميز محول الطاقة الكهربائية للتوزيع بقدرة 500 كيلو فولت أمبير بالمزايا الرئيسية التالية: تقنية العزل المتقدمة لتعزيز السلامة. عملية منخفضة الضوضاء والحد الأدنى من متطلبات الصيانة. لقد تم تصميمه خصيصًا للتشغيل الفعال في البيئات التجارية والصناعية، بسعة 500 كيلو فولت أمبير توفر فعالية من حيث التكلفة والأداء البيئي.
يمكن للمستخدمين اختيار اللفات الألومنيوم لتحقيق التوازن بين التكلفة والكفاءة، أو اللفات النحاسية لتحسين التوصيل، وانخفاض الخسائر، ومقاومة الحرارة الفائقة.
يمكن اختيار ارتفاع درجة الحرارة بـ 150 درجة مئوية، 115 درجة مئوية أو 80 درجة مئوية. يمكن للأخير تحسين الكفاءة وإطالة عمر العزل في ظل درجات الحرارة المحيطة المرتفعة أو الأحمال المستمرة، ويمكنه استخدام مواد تصل إلى 220 درجة مئوية أو درجات أعلى.
تشتمل أنواع حاويات محولات الطاقة الكهربائية لتوزيع 500 كيلو فولت أمبير على حاويات NEMA 1 مهواة مناسبة للبيئات الجافة الداخلية، ومرفقات NEMA 3R ذات أغطية مقاومة للمطر مناسبة للبيئات الخارجية/الرطبة، ومرفقات مغلقة بالكامل مناسبة للمناطق المقاومة للغبار والرطوبة والتآكل أو المناطق الخطرة.
|
اسم المنتج |
محول كهرباء توزيع 500 ك.ف.أ |
|
الضغط العالي (كيلو فولت) |
10 كيلو فولت |
|
نطاق الضغط العالي (٪) |
±5 /±2 ×2 .5% |
|
الضغط المنخفض (كيلو فولت) |
0.4 كيلو فولت |
|
رمز الاتصال |
دين11، YNyn0 |
|
الخسارة الأساسية (W) |
646 إلى 680 واط |
|
خسارة اللف (ث) |
4.2 إلى 6.9 كيلو واط |
|
تيار مثير (%) |
.80.8% |
|
مقاومة ماس كهربائى (٪) |
4.5% إلى 6.5% |
|
الشهادات |
سي 、 ISO9001 |
|
ارتفاع درجة الحرارة (°C) |
150 درجة مئوية، 115 درجة مئوية أو 80 درجة مئوية |
وذلك لأن النواة الشبيهة بالصفائح يمكن أن تقلل من نوع آخر من فقدان الحديد "فقدان التيار الدوامي". عندما يعمل محول الطاقة الكهربائية بتوزيع 500 كيلو فولت أمبير، يكون هناك تيار متردد في الملف، والتدفق المغناطيسي الذي يولده يتناوب بشكل طبيعي. هذا التدفق المغناطيسي المتغير يولد تيارًا مستحثًا في قلب الحديد. يدور التيار المستحث المتولد في قلب الحديد بنمط دائري داخل المستوى المتعامد مع التدفق المغناطيسي، لذلك يطلق عليه اسم التيار الدوامي. يؤدي فقدان تيار إيدي أيضًا إلى تسخين قلب الحديد.
لتقليل فقدان التيار الدوامي، يتم تصنيع القلب الحديدي لمحول توزيع الطاقة الكهربائية بقدرة 500 كيلو فولت أمبير عن طريق تكديس صفائح فولاذ السيليكون المعزولة بشكل متبادل، بحيث يتدفق التيار الدوامي في دائرة ضيقة وممدودة عبر مقطع عرضي أصغر، وبالتالي زيادة المقاومة على مسار التيار الدوامي. وفي الوقت نفسه، يزيد السيليكون الموجود في فولاذ السيليكون من مقاومة المادة، وهو ما يلعب أيضًا دورًا في تقليل التيار الدوامي.
بالنسبة إلى نوى محولات الطاقة الكهربائية لتوزيع 500 كيلو فولت أمبير، بشكل عام، يتم اختيار صفائح فولاذية من السيليكون المدرفلة على البارد بسمك 0.35 مم. وفقا لحجم النواة المطلوبة، يتم تقطيعها إلى ورقة طويلة. من الناحية النظرية، لتقليل التيار الدوامي، كلما كانت صفائح فولاذ السيليكون أرق وكلما كانت شرائح الصفائح المتداخلة أضيق، كان التأثير أفضل. هذا لا يقلل فقط من فقدان التيار الدوامي، ويقلل من ارتفاع درجة الحرارة، ولكنه يوفر أيضًا مادة صفائح الفولاذ السيليكونية.
ومع ذلك، عند تصنيع قلب محولات صفائح الفولاذ السيليكوني، لا يعتمد ذلك فقط على العوامل المفضلة المذكورة أعلاه، لأن تصنيع القلب الحديدي بهذه الطريقة سيزيد بشكل كبير من وقت العمل ويقلل المقطع العرضي الفعال للنواة الحديدية. لذلك، عند تصنيع نوى المحولات باستخدام صفائح فولاذ السيليكون، من الضروري مراعاة الوضع المحدد، وموازنة الإيجابيات والسلبيات، واختيار الحجم الأمثل.
