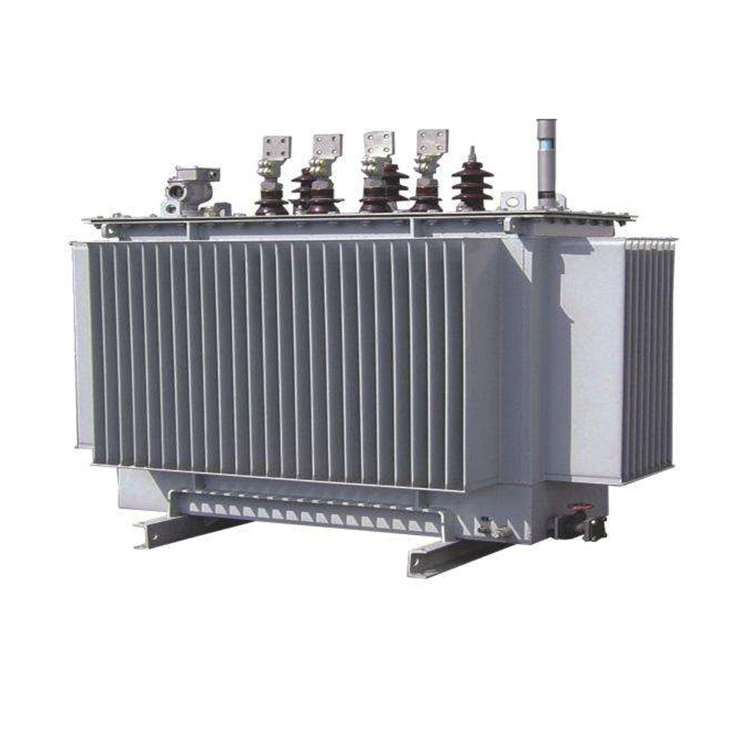

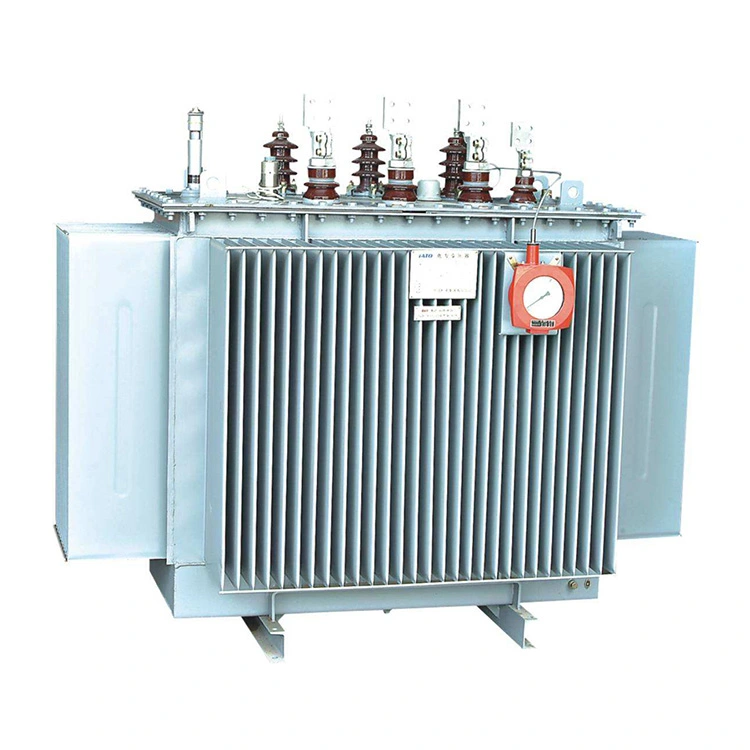

يتم تصنيع قلب محول الطاقة المغمور بالزيت بقدرة 10 كيلو فولت و1600 كيلو فولت أمبير من خلال تكديس صفائح فولاذية من السيليكون المدرفلة على البارد عالية الجودة. وهذا يقلل بشكل كبير من عدم فقدان التحميل وعدم وجود حمل. يتم ربط القلب معًا لضمان إحكامه وتقليل الضوضاء. يتم لف كل من اللفات ذات الجهد العالي والجهد المنخفض بنحاس خالٍ من الأكسجين. يعتمد ملف الجهد المنخفض هيكلًا حلزونيًا مزدوجًا أو أربعة، بينما يعتمد ملف الجهد العالي هيكلًا أسطوانيًا متعدد الطبقات.
تعتمد وصلة محول الطاقة المغمورة بالزيت بقدرة 10 كيلو فولت و1600 كيلو فولت أمبير تقنية Dyn11، مما يقلل من تأثير التوافقيات على شبكة الطاقة ويحسن جودة مصدر الطاقة. إنها تعتمد هيكلًا مغلقًا بالكامل، مما يزيد من عمر الخدمة.
محول الطاقة المغمور بالزيت 10kv 1600kva لا يحتاج إلى صيانة والضوضاء المقاسة الفعلية أقل من المعيار. على عكس المحولات المغمورة بالزيت العادي، لا تتطلب المحولات المغلقة بالكامل خزان زيت. يمكن تعديل التغيرات في حجم الزيت تلقائيًا وتعويضها من خلال مرونة الألواح المموجة في خزان الزيت.
|
اسم المنتج |
محول طاقة مغمور بالزيت 10 كيلو فولت 1600 كيلو فولت أمبير |
|
الضغط العالي (كيلو فولت) |
10 كيلو فولت |
|
نطاق الضغط العالي (٪) |
±5 / ±2×2 .5% |
|
الضغط المنخفض (كيلو فولت) |
0.4 كيلو فولت |
|
رمز مجموعة المتجهات |
دين11/ين0 |
|
عدم فقدان التحميل (W) |
1640 واط |
|
فقدان الحمل (ث) |
14500 واط |
|
لا يوجد تحميل الحالي (٪) |
0.8% |
|
مقاومة ماس كهربائى (٪) |
4.5% |
1. يتم تصنيع قلبها عن طريق تكديس صفائح الفولاذ السليكونية ذات سمك 0.18 إلى 0.3 ملليمتر من خلال عمليات الختم والقص، مما يضمن الاستقرار الجيد.
2. الملف مصنوع من النحاس النقي. بالنسبة لدوائر الجهد العالي، يتم استخدام سلك مطلي بالبوليميد؛ بينما بالنسبة للدوائر ذات الجهد المنخفض، يتم استخدام الأسلاك النحاسية الخالية من الأكسجين أو رقائق النحاس لتحسين أداء مقاومة الدائرة القصيرة.
3. "إن استخدام رمز الاتصال 'Dyn11' يمكن أن يتجنب تأثير التوافقيات عالية الترتيب. فهو يقاوم بشكل فعال تأثير الأحمال غير المعوضة ويحسن جودة مصدر الطاقة."
4. يستخدم محول الطاقة المغمور بالزيت 10kv 1600kva حقن الزيت الفراغي لإزالة فقاعات الهواء من القلب، مما يضمن استقرار أداء العزل.
5. يخضع المحول لفحوصات صارمة قبل مغادرة المصنع، ويتوافق تمامًا مع معايير IEC وISO.
(1) يتم تعبئة جسم المحول المغمور بالزيت المغلق بالكامل بالزيت تحت التفريغ، مما يزيل الرطوبة والهواء تمامًا من المواد العازلة، مما يضمن العمر التشغيلي الطويل الأجل للمحول.
(2) بالنسبة لمحولات الطاقة المغمورة بالزيت 10kv 1600kva المختومة بالكامل، فإن خزان الزيت يستخدم خزان من النوع المموج أو جهاز تبديد الحرارة القابل للطي، ويتم التخلص من خزان الزيت. يتم تعويض التغير في حجم الزيت بمرونة خزان الزيت.
نظرًا لأن جسم المحول المغمور بالزيت المغلق بالكامل معزول عن الهواء، فلا يوجد اتصال بين الزيت والهواء، وبالتالي لن يصبح العزل رطبًا وسيتم تقليل معدل التقادم بشكل كبير. ونتيجة لذلك، يتم تحسين الموثوقية وعمر الخدمة للمحول. ليست هناك حاجة للفحص قبل التشغيل، لذلك يمكن للمستخدمين توفير التكاليف.
