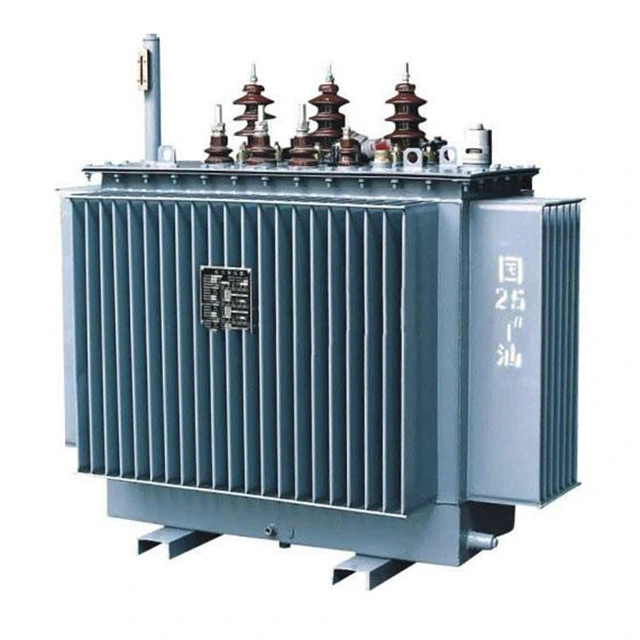

يتكون محول الطاقة الكهربائي ثلاثي الطور 10kv 400kva بشكل أساسي من مكونات مثل القلب والملفات وخزان الزيت وجهاز التبريد وجهاز الحماية. تعتمد جميع النوى بنية النوع الأساسي، وعادة ما تستخدم بنية النوع الأساسي عملية التجميع المتداخلة. اللفات هي جزء الدائرة من محول الطاقة ثلاثي الطور.
البطانات ذات الجهد العالي والمنخفض لمحولات الطاقة ثلاثية الطور 10 كيلو فولت 400 كيلو فولت أمبير هي أنابيب معزولة من البورسلين تحتوي على موصلات. يتم استخدامها لتثبيت وعزل التوصيلات ونهايات الإخراج للملفات الأولية والثانوية للمحول.
يتكون خزان الزيت من جسم الخزان وغطاء الخزان وجهاز تبديد الحرارة وصمام تفريغ الزيت. وتتمثل وظائفها الرئيسية في دمج المحول في الكل وتوفير تبديد الحرارة. يوجد في الداخل اللفات والنواة وزيت المحولات.
لا يتمتع زيت محول الطاقة ثلاثي الطور 10kv 400kva بوظائف التبريد وتبديد الحرارة فحسب، بل له أيضًا تأثير عازل. توجد مسافة معينة بين اللفات وجسم الخزان (جدران الخزان وقاع الخزان)، وهي معزولة بواسطة الطبقة العازلة من الزيت الموجود في الخزان.
أنبوب مقاوم للانفجار، وظيفته هي منع حوادث الانفجار في خزان الوقود. يتم استخدام مغير الصنبور لتغيير عدد اللفات في ملفات المحول لضبط جهد الخرج للمحول. إن الطريقة التي يتم بها تنظيم الجهد بواسطة محول الطاقة ثلاثي الطور 10 كيلو فولت 400 كيلو فولت أمبير هي وضع صنابير على أحد ملفاته، لإزالة أو إضافة جزء من اللفات في الملف، وبالتالي تغيير عدد اللفات وتحقيق الغرض من تغيير نسبة الجهد.
|
اسم المنتج: |

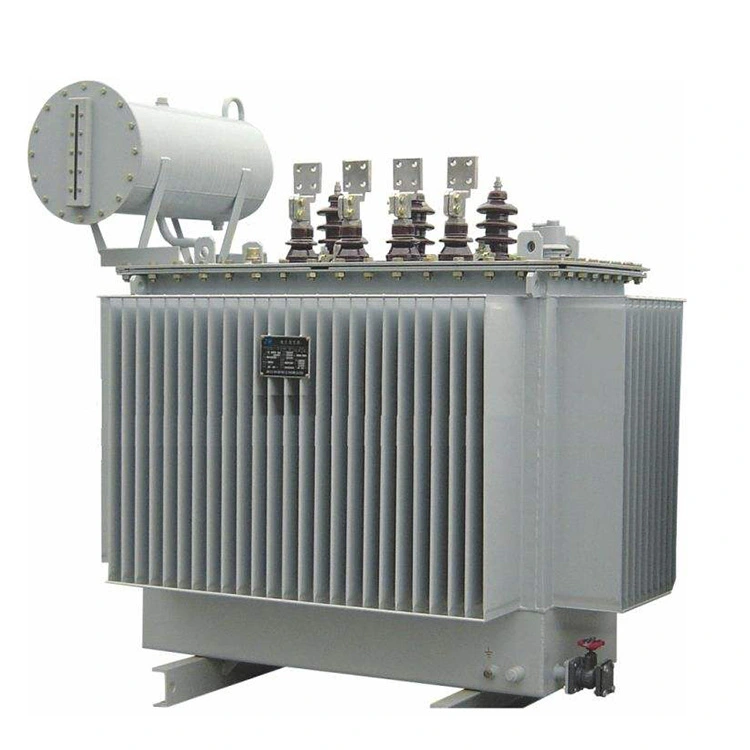

محول كهرباء 3 فاز 10 كيلو فولت 400 كيلو فولت أمبير |
|
الجهد العالي: |
10 كيلو فولت |
|
الجهد المنخفض: |
400 فولت |
|
مجموعة الاتصال: |
Dyn11 أو Yyn0 |
|
عدم فقدان التحميل: |
≥570 واط |
|
خسارة التحميل: |
≥4,600 واط |
|
مقاومة الجهد |
4%~6% |
|
طريقة التبريد: |
أونان |
|
تكرار: |
50 هرتز / 60 هرتز |
|
مستوى الحماية: |
IP00/IP23/IP54 |
ج: أثناء التشغيل العادي للمحول، يولد القلب الحرارة بسبب فقدان الحديد. كلما زاد وزن وحجم النواة، زادت الحرارة التي تنتجها. تكون درجة حرارة زيت المحولات التي تزيد عن 95 درجة عرضة للشيخوخة، لذا يجب أن تظل درجة حرارة سطح القلب أقل من درجة الحرارة هذه قدر الإمكان. وهذا يتطلب بنية تبديد الحرارة الأساسية لتبديد حرارة النواة بسرعة. هيكل تبديد الحرارة يهدف بشكل أساسي إلى زيادة سطح تبديد الحرارة للنواة. يشمل تبديد الحرارة في القلب بشكل أساسي تبديد حرارة قناة الزيت وتبديد حرارة قناة الهواء في القلب.
في المحولات المغمورة بالزيت ذات السعة الكبيرة، غالبًا ما يتم تعيين قنوات الزيت بين طبقات القلب لتعزيز تأثير تبديد الحرارة. قنوات الزيت نوعان: أحدهما موازي لصفائح الفولاذ السليكوني، والآخر متعامد مع صفائح الفولاذ. الترتيب الأخير له تأثير أفضل في تبديد الحرارة، لكن الهيكل أكثر تعقيدًا.
في المحولات من النوع الجاف، يتم تبريد القلب بالهواء. للتأكد من أن درجة الحرارة الأساسية لا تتجاوز القيمة المسموح بها، غالبا ما يتم تركيب قنوات الهواء في الأعمدة والنير الحديدية.
