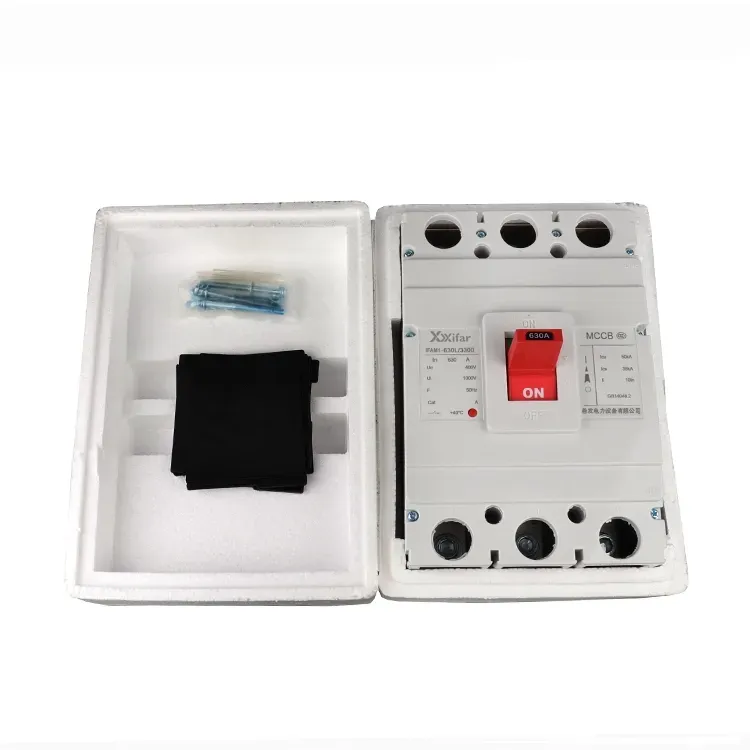

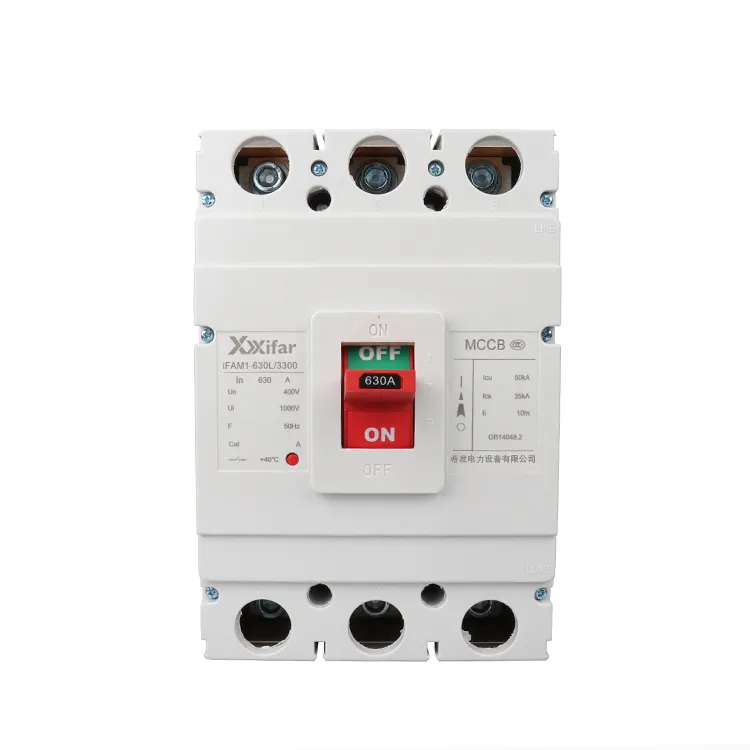

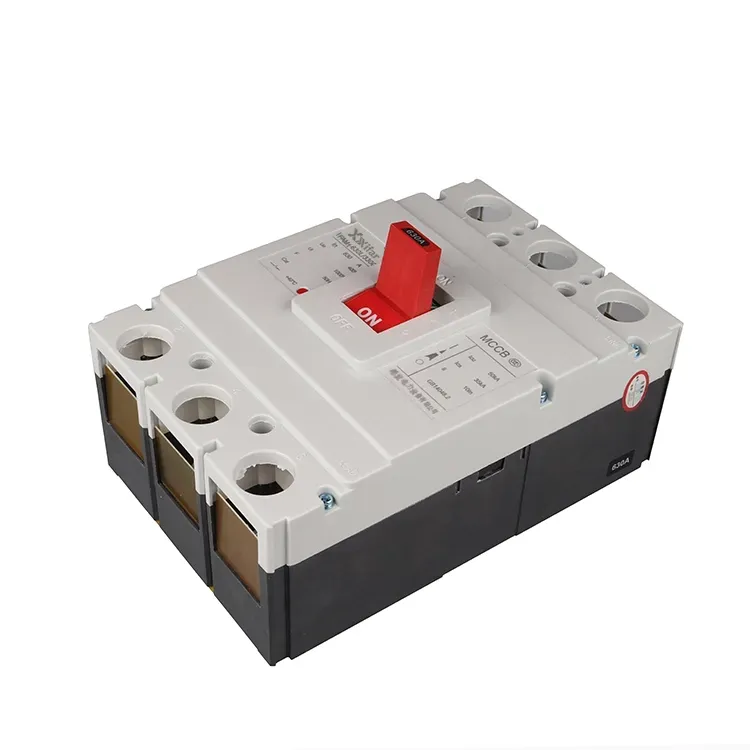

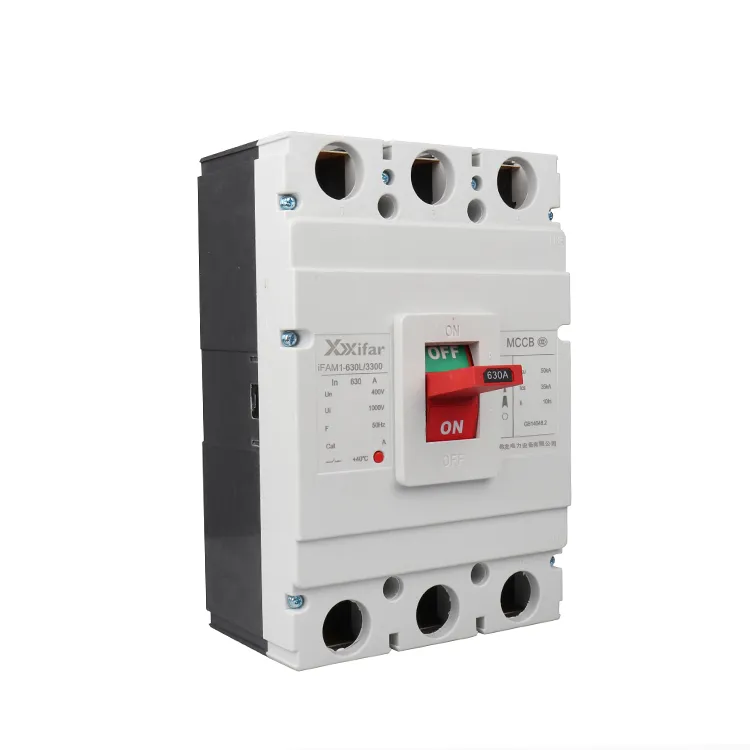

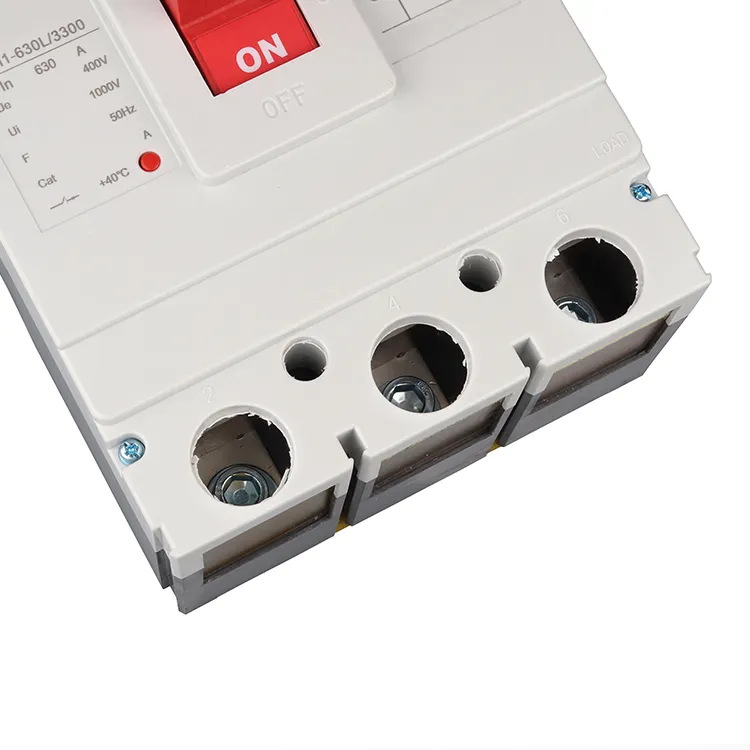

630a 3p قاطع الدائرة المغناطيسي الحراري

يعتبر قاطع الدائرة المغناطيسية الحرارية 630a 3p جهاز حماية أساسي ومهم يستخدم في نظام توزيع الطاقة ذات الجهد المنخفض. إنه يعتمد غلافًا عازلًا مغلقًا بالكامل، حيث يدمج MCCB المكونات الأساسية بما في ذلك نظام الاتصال، ووحدة إطفاء القوس، وآلية التعثر في هيكل مدمج.

نظرًا لتصميمه كوحدة محكمة الغلق، فإن قاطع الدائرة المغناطيسي الحراري 630a 3p ليس مخصصًا للتفكيك أو الإصلاح بشكل عام. يتم تطبيقه على نطاق واسع في التركيبات الصناعية والتجارية لتوفير الحماية في الدوائر ذات السعة المتوسطة والصغيرة، والتي تعمل عادةً كأجهزة حماية فرعية أو نهاية الخط.

ضمن فئة قواطع الدائرة، يتم وضع قواطع الدائرة المقولبة بين قواطع الدائرة الهوائية التي تُستخدم عادةً كمدخل رئيسي في أنظمة التوزيع، وقواطع الدائرة المصغرة، والتي تُستخدم بشكل شائع في التطبيقات السكنية وتطبيقات الخدمة الخفيفة

تشتمل حالات التطبيق النموذجية لقواطع الدائرة المغناطيسية الحرارية 630a 3p على دوائر حماية المحرك، ولوحات التوزيع، وخطوط إمداد الطاقة للمعدات متوسطة الحجم.

630a 3p معلمة قاطع الدائرة المغناطيسية الحرارية:

630a 3p قاطع الدائرة المغناطيسي الحراري الخصائص الوظيفية

1. الحماية من التحميل الزائد:

في قاطع الدائرة المغناطيسي الحراري 630a 3p، تسمى الحماية من الحمل الزائد أيضًا بالحماية لفترة طويلة. تعتمد الحماية من التحميل الزائد على التشوه الحراري لشريط ثنائي المعدن. يتبع وقت التعثر خاصية زمنية معكوسة: حيث يؤدي ارتفاع التيار إلى التعثر بشكل أسرع. وهذا يحمي الموصلات والمعدات من ارتفاع درجة الحرارة في ظل ظروف الحمل الزائد المستمر.

2. حماية الدائرة القصيرة

بشكل عام، يتم تنفيذ حماية الدائرة القصيرة باستخدام الحماية اللحظية في قاطع الدائرة المغناطيسي الحراري 630a 3p. توفر وحدة الرحلة المغناطيسية حماية فورية. عندما يصل التيار إلى ما يقرب من 8 إلى 12 ضعف القيمة المقدرة، فإن قاطع الدائرة المغناطيسي الحراري المقولب ينطلق خلال نصف دورة تردد الطاقة، والتي تبلغ حوالي 10 مللي ثانية. وهذا يضمن حدوث الانقطاع قبل أن يصل تيار الدائرة القصيرة إلى ذروته.

3. حماية الجهد المنخفض

مع تثبيت إصدار الجهد المنخفض، يحدث التعثر إذا انخفض الجهد إلى أقل من 70% من القيمة المقدرة لأكثر من ثانية واحدة. يحدث التعثر الفوري إذا انخفض الجهد إلى أقل من 35% من القيمة المقدرة. تساعد هذه الوظيفة على منع تلف المحركات الناتج عن التشغيل بالجهد المنخفض.

4. الحماية من التسرب الأرضي

يمكن لقواطع الدائرة المغناطيسية الحرارية 630a 3p المزودة بوحدات الحماية الإلكترونية المدمجة اكتشاف التيار المتبقي عبر محول تيار تسلسلي صفر.  يحدث التعثر إذا اكتشفت وحدة التسرب ما يزيد عن 30 مللي أمبير للحماية الشخصية و300 مللي أمبير للحماية من الحرائق. وقت التعثر بشكل عام هو 0.1 ثانية.
