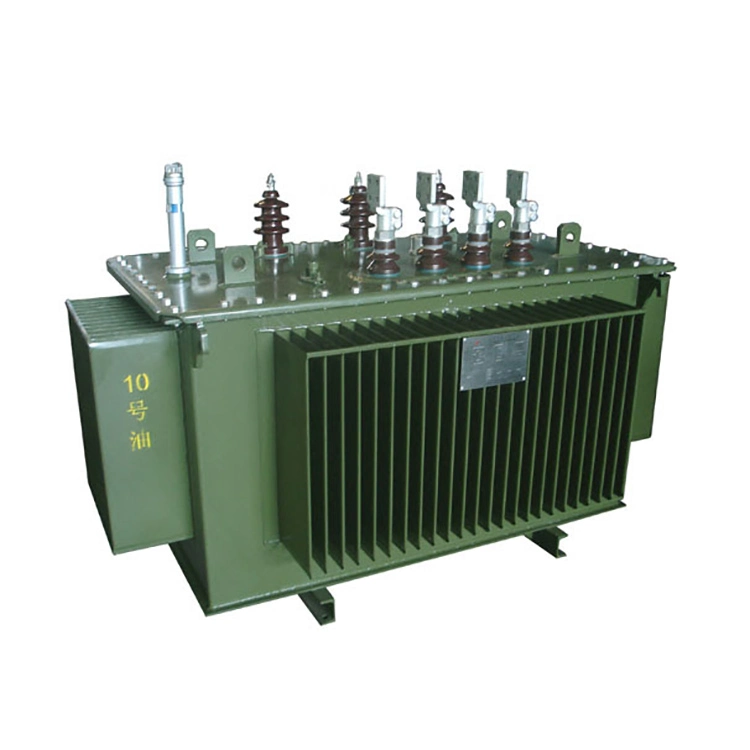

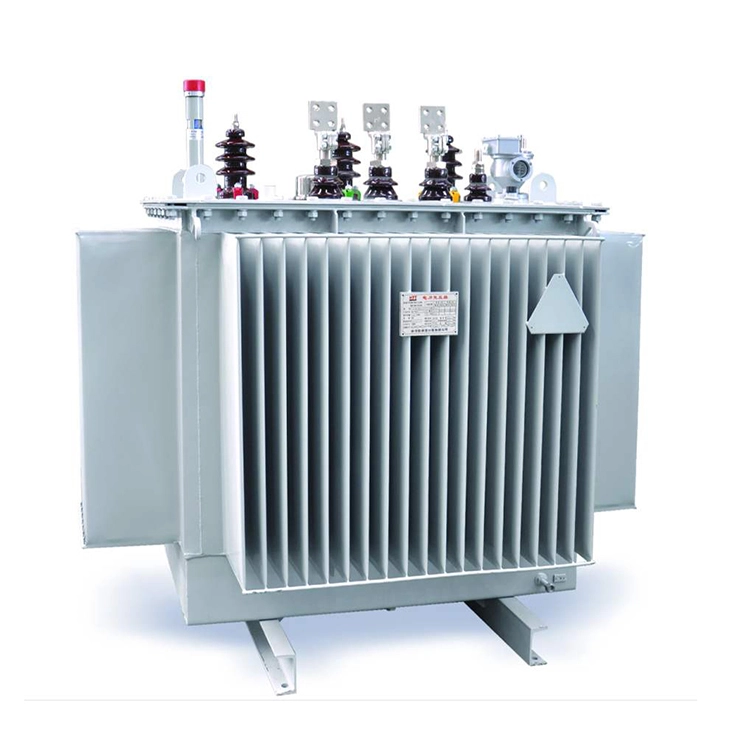

يتمتع محول القطب هذا بقدرة 100 كيلو فولت أمبير بتوزيع 13.8 كيلو فولت بقدرة مقدرة تبلغ 100 كيلو فولت أمبير. الجهد الجانبي الأساسي هو 13800 فولت (في اتصال دلتا)، ويمكن أن يكون الجهد الجانبي الثانوي 120/240 فولت، 240/480 فولت أو أي جهد تخصيص آخر. يمكن توصيل هذا المحول بنظام شبكة كهرباء ثلاثي الطور لتوفير طاقة منخفضة الجهد لنظام التوزيع.
باستخدام البطانات الخزفية عالية الجهد، يحتوي الجانب الأساسي لمحول القطب 100 كيلو فولت أمبير بتوزيع 13.8 كيلو فولت على جلبتين مزدوجتين، والجانب الثانوي به ثلاث بطانات. يستخدم محول التوزيع العلوي اللفات النحاسية والنوى الفولاذية السليكونية الموجهة، والتي تتكون من ملف واحد وحلقتين أساسيتين من الحديد. يمكن توصيل الأطراف المطلية بالقصدير الموجودة على الجانب الأساسي والجانب الثانوي بموصلات من النحاس أو الألومنيوم.
باعتبارها محولات توزيع احترافية، تعتمد محولات القطب 100 كيلو فولت أمبير للتوزيع 13.8 كيلو فولت تصميمًا أساسيًا للملف موفر للطاقة، والذي لا يضمن استقرار التشغيل فحسب، بل يقلل أيضًا من استهلاك الطاقة بشكل فعال. تم تصنيعه بتقنية متقدمة، يضمن محول التوزيع من النوع القطبي موثوقية طويلة المدى وعمر خدمة طويل.
لقد خضع كل جهاز لاختبارات قبول شاملة صارمة، وقد حافظنا على سجل معدل فشل صفر لأكثر من 10 سنوات. وفي الوقت نفسه، يتوافق محول القطب 13.8 كيلو فولت للتوزيع بقدرة 100 كيلو فولت أمبير مع معايير IEC وANSI وغيرها من المعايير الدولية الرئيسية، مما يضمن التوافق مع أنظمة شبكات الطاقة العالمية.
|
اسم المنتج: |
توزيع 100 ك.ف.أ محول عمود 13.8 ك.ف |
|
تكرار: |
50/60 هرتز |
|
الجهد الجانبي الأساسي: |
13.8 كيلو فولت |
|
الجهد الجانبي الثانوي: |
120/240 فولت، 240/480 فولت، 380 فولت/400 فولت |
|
الخسارة الأساسية: |
≈210 واط إلى 290 واط |
|
خسارة اللف: |
≈850 واط إلى 980 واط |
|
لا يوجد تحميل الحالي: |
1.6% إلى 1.8% |
|
مقاومة ماس كهربائى: |
2% - 4% |
|
مادة اللف: |
النحاس أو الألومنيوم |
س: بالنسبة لمحول قطبي بقدرة 100 كيلو فولت أمبير بتوزيع 13.8 كيلو فولت، عند اختيار النموذج وإجراء التثبيت، كيف ينبغي تحديد التكوينات المحددة للصمامات ومانعات الصواعق وحماية التأريض لتلبية متطلبات الموثوقية لشبكات الطاقة في المناطق الريفية أو النائية؟
ج:
1. يتم اختيار المصهر بناءً على 2 إلى 2.5 مرة من التيار المقدر لجانب الجهد العالي لمحول القطب 100 كيلو فولت أمبير للتوزيع 13.8 كيلو فولت (حوالي 7.25 أمبير). يوصى باستخدام فتيل تسرب من 15 إلى 20 أمبير لتجنب تيار الإثارة بشكل موثوق أثناء عملية الإغلاق (عادةً 8 إلى 12 ضعف التيار المقنن، ويدوم خلال 0.1 ثانية)، مع ضمان أن المحول يمكن أن يذوب بسرعة ويعزل في حالة حدوث ماس كهربائي أو حمل زائد داخل المحول.
2. يتم اختيار مانع الصواعق كنوع من أكسيد الزنك (MOV) بدون فجوات بجهد مقنن يبلغ 15 كيلو فولت أو 18 كيلو فولت، مثبتًا على جانب الجهد العالي بين المصهر وجلبة محول القطب 13.8 كيلو فولت لتوزيع 100 كيلو فولت أمبير.
3. يتم توصيل محطة التأريض الخاصة بها مباشرة بمحطة التأريض بغلاف المحول لامتصاص ضربات البرق أو الجهد الزائد التشغيلي والحد من الجهد المتبقي. تتطلب حماية التأريض تأريض النقطة المحايدة لمحول القطب بتوزيع 100 كيلو فولت أمبير بقدرة 13.8 كيلو فولت بشكل مباشر (اعتمادًا على نوع تأريض النظام، مثل TN C أو TN S)، وتشترك أطراف التأريض الخاصة بالغلاف ومانع الصواعق في قطب تأريض واحد. يجب ألا تتجاوز مقاومة التأريض لتردد الطاقة 10 أوم في شبكات الطاقة الريفية أو 4 أوم في المناطق الحضرية وذات الموثوقية العالية، وبالتالي تحقيق التفريغ الآمن لتيار العطل وحماية الأفراد والمعدات.
التكوين المنسق لهذه العناصر الثلاثة يمكن أن يلبي متطلبات الحماية من التيار الزائد والجهد الزائد وخطأ التأريض للمحول المثبت على العمود.
