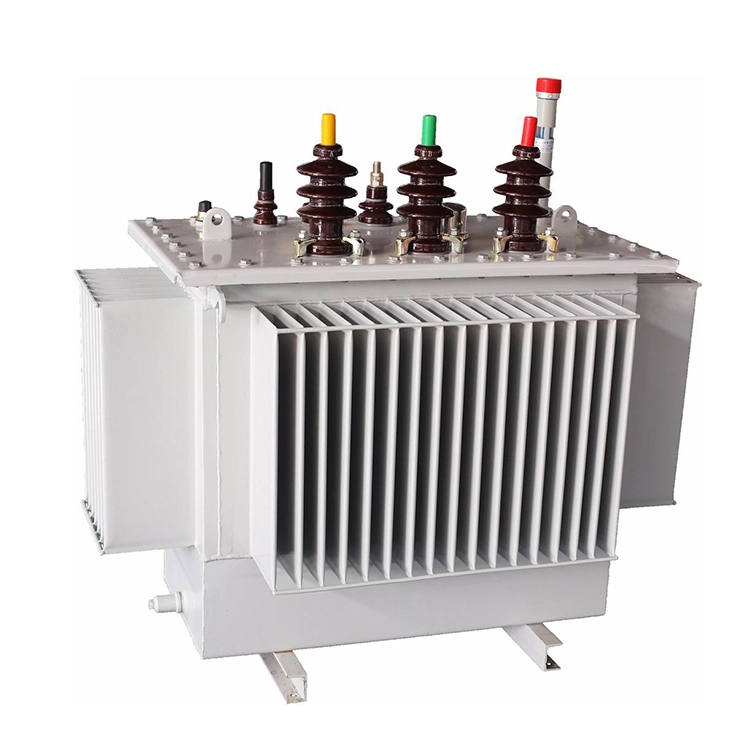

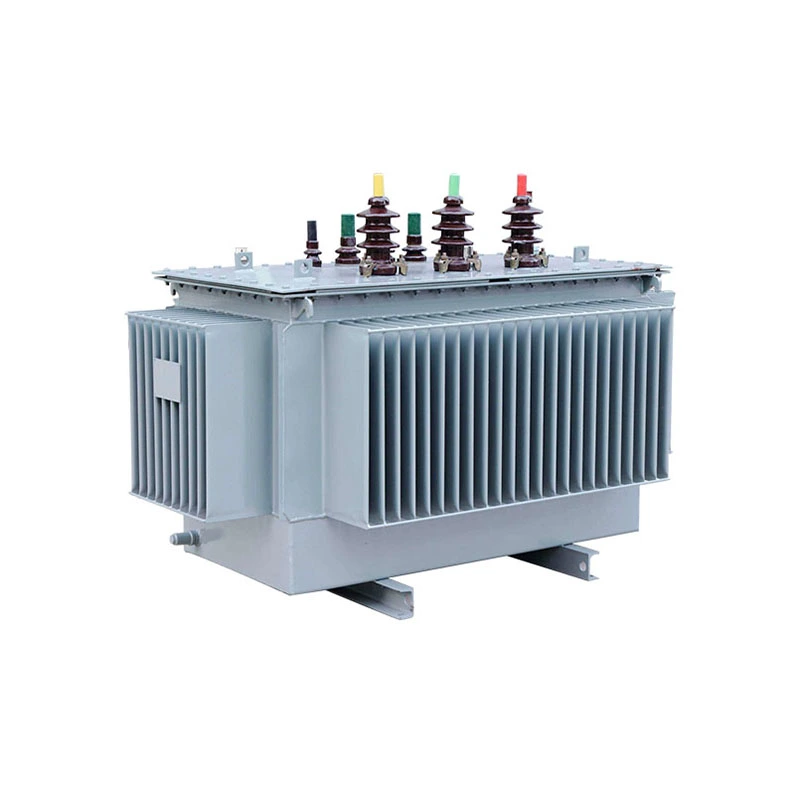

يعتمد محول التوزيع المثبت على القطب 200 كيلو فولت أمبير بشكل أساسي على تصميم ثلاثي الطور. تتضمن مجموعات الجهد المقدر التقليدية 10/0.4 كيلو فولت، 11/0.4 كيلو فولت، 11/0.433 كيلو فولت، 22/0.433 كيلو فولت، 33/0.4 كيلو فولت، وما إلى ذلك، والتي تغطي خيارات متنوعة مناسبة لشبكات الطاقة الإقليمية المختلفة. تم تجهيز المعدات بشكل قياسي بدون تنظيم جهد مثير، مع نطاق تنظيم جهد يبلغ ±5% أو ±2×2.5%. يمكن تحديد مجموعة الاتصال كـ Dyn11 أو Yyn0.
في ظل ظروف 50 هرتز، يبلغ التيار المقدر على جانب الجهد العالي 10 كيلو فولت حوالي 11.55 أمبير، وعلى جانب الجهد العالي 11 كيلو فولت يبلغ 10.50 أمبير تقريبًا، والتيار المقدر على جانب الجهد المنخفض 0.4 كيلو فولت يبلغ حوالي 288.68 أمبير. تبلغ مقاومة الدائرة القصيرة التقليدية 4%. وفي الوقت نفسه، يمكن تخصيصها وفقًا لمتطلبات المستخدم من حيث الجهد الكهربي ومجموعة الاتصال وما إلى ذلك. يمكن اختيار كفاءة الطاقة من منتجات سلسلة السبائك غير المتبلورة والخسارة العادية والخسارة المنخفضة.
|
اسم المنتج: |
محول توزيع مثبت على عمود 200 ك.ف.أ |
|
القدرة الاسمية : |
200 كيلو فولت أمبير |
|
مدخل: |
10 / 11 /22 /33ك.ف |
|
الإخراج: |
0.4 كيلو فولت |
|
مجموعة المتجهات: |
Dyn11 أو Yyn0 |
|
نطاق التنصت: |
±5% أو ±2×2.5% |
|
خسائر الدائرة المفتوحة: |
≥500 واط |
|
خسائر التحميل: |
≥2700 واط |
|
طريقة التبريد: |
أونان |
هل هناك أي اختلافات بين محول التوزيع المثبت على عمود 200 كيلو فولت أمبير والنوع المثبت على اللوحة؟
1. يتم تثبيت محول التوزيع المثبت على عمود 200 كيلو فولت أمبير على عمود المرافق، على ارتفاع معين فوق سطح الأرض. إنها لا تشغل موارد أرضية قيمة ولها تأثير ضئيل على مساحة الأرض. يتم وضع المحول المثبت على الوسادة على قاعدة خرسانية، الأمر الذي يتطلب مساحة معينة.
2. نظرًا لأنه معلق في الهواء، فمن غير المرجح أن يتلامس معه الأشخاص والحيوانات، مما يجعله أكثر أمانًا نسبيًا. ومع ذلك، مع ذلك، ليس من الضروري أن تكون متوترًا بشكل مفرط عند المرور. الحفاظ على مسافة طبيعية أمر كافي. يتم تثبيت المحول المثبت على الوسادة بطريقة مخفية نسبيًا.
3. يحتوي كل محول فردي على نطاق محدود لإمدادات الطاقة، يتراوح عادة من 5 كيلو فولت أمبير إلى 167 كيلو فولت أمبير. يتم استخدامه بشكل أساسي لتوفير الطاقة لعدد صغير من المستخدمين على خط واحد. ومع ذلك، فإن المحول المثبت على اللوحة لديه سعة أكبر نسبيًا، تتراوح من 75 كيلو فولت أمبير إلى 3000 كيلو فولت أمبير.
4. بالمقارنة مع المعدات المدفونة تحت الأرض، فإن طريقة التثبيت العلوية هذه لديها تكاليف مواد أقل وصعوبة بناء. إنه حل اقتصادي وعملي للغاية لإمدادات الطاقة.
5. محول التوزيع المثبت على العمود 200 كيلو فولت أمبير عادة ما يكون عبارة عن خزان زيت أسطواني، مملوء بزيت التبريد للعزل وتبديد الحرارة. الجزء العلوي هو محطة التوصيل ذات الجهد العالي، والجزء السفلي هو محطة التوصيل ذات الجهد المنخفض. التصميم مضغوط للغاية. ولضمان السلامة، فإنه غالبًا ما يدمج مانعات الصواعق والصمامات لمنع ضربات الصواعق والدوائر القصيرة.
