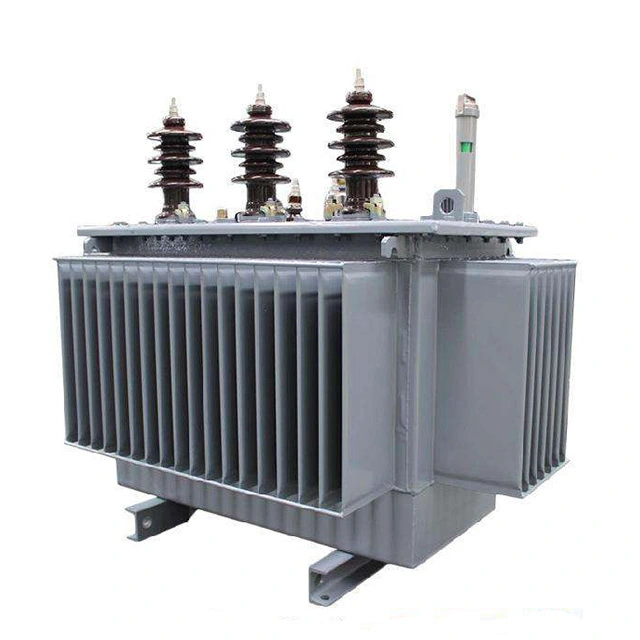

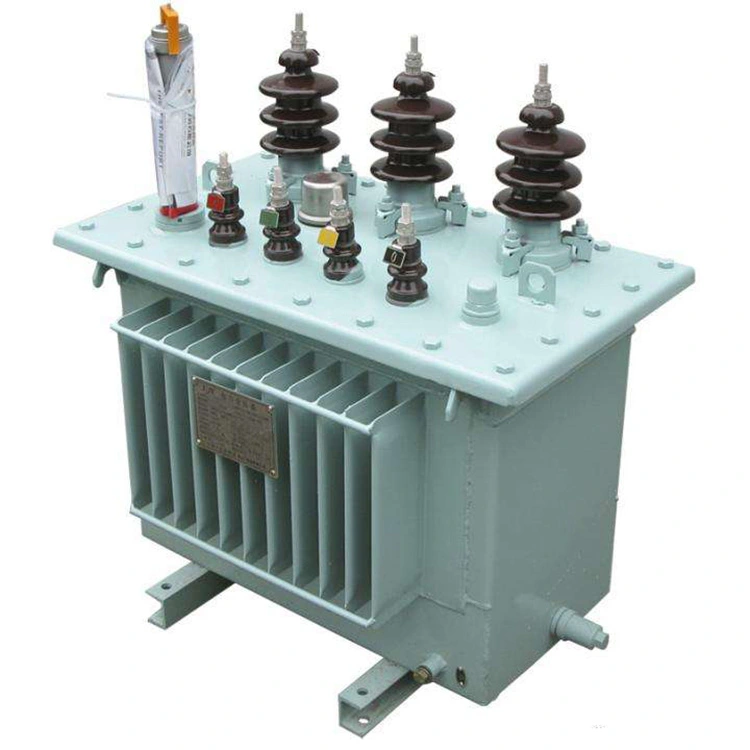

يعد المحول الكهربائي المثبت على عمود بقدرة 50 كيلو فولت أمبير جهازًا لا غنى عنه في أنظمة توزيع الطاقة ذات الجهد المنخفض. وتشمل وظائفها الرئيسية تحويل الجهد، والعزل الكهربائي، وحماية النظام. يستخدم على نطاق واسع في المنشآت الصناعية والمباني التجارية والمشاريع السكنية وبناء البنية التحتية.
يتم تصنيع المحول الكهربائي المثبت على عمود بقدرة 50 كيلو فولت أمبير باستخدام نوى فولاذية من السيليكون عالية الجودة ولفائف من النحاس أو الألومنيوم عالية التوصيل. إنه ذو هيكل مدمج، خسارة منخفضة، ضوضاء منخفضة، تشغيل مستقر، وهو مصمم للعمل بشكل موثوق في ظل ظروف التشغيل المختلفة.
يتم تصنيع جميع ملفات المحولات الكهربائية المثبتة على عمود بقدرة 50 كيلو فولت أمبير بمواد عالية الجودة لضمان أداء عزل ممتاز واستقرار هيكلي. تتم تغطية اللفات ذات الجهد المنخفض بورق كابل حول الموصلات، بينما تستخدم اللفات ذات الجهد العالي أسلاك نحاسية مستديرة مطلية بالمينا من مادة البولي يوريثين. تعمل رابطة ورق الغراء بين الطبقات على ربط الملفات بقوة في وحدة واحدة، مما يوفر أداء عزل ممتازًا. يمنع هيكل اللف الاحترافي هذا بشكل فعال الملفات من التشوه أو التلف أثناء التشغيل على المدى الطويل والنقل لمسافات طويلة، وبالتالي ضمان استقرار وموثوقية الهيكل العام للمحول الكهربائي المثبت على عمود بقدرة 50 كيلو فولت أمبير.
|
اسم العنصر |
محول كهربائي بقدرة 50 ك.ف.أ |
|
عدد المراحل |
مرحلة واحدة |
|
تكرار |
60 هرتز / 50 هرتز |
|
جانب الجهد العالي (HV). |
7.62 كيلو فولت، 13.8 كيلو فولت، 25 كيلو فولت، 34.5 كيلو فولت، إلخ. |
|
جانب الجهد المنخفض (LV). |
120/240 فولت، 230/400 فولت، 240/480 فولت |
|
مجموعة ناقلات الاتصال |
داين11 |
|
مقاومة الدائرة القصيرة |
2.1% إلى 4.0% |
|
طريقة التبريد |
أونان (زيت طبيعي هواء طبيعي) |
|
مستوى العزل |
الجهد العالي 95 كيلو فولت / الجهد المنخفض 30 كيلو فولت |
|
لا يوجد فقدان التحميل |
≥170 واط |
|
كفاءة الحمل الكامل |
≥98.75% |
س: في المحول الكهربائي المثبت على عمود 10 كيلو فولت/0.4 كيلو فولت 50 كيلو فولت أمبير، مقارنةً بمجموعة اتصال Yyn0، ما هي المزايا المحددة التي تتمتع بها مجموعة توصيل Dyn11 من حيث مستوى تيار خطأ الدائرة القصيرة أحادي الطور الثانوي وقدرة قمع الرنين المغناطيسي المغناطيسي؟
ج: إن المعاوقة التسلسلية الصفرية لاتصال Dyn11 أقل بكثير من Yyn0، مما يزيد بشكل كبير من تيار خطأ التأريض أحادي الطور، مما يسهل الكشف السريع والموثوق عن الأخطاء وإزالتها بواسطة جهاز الحماية، ويقلل من مخاطر الصدمات الكهربائية وتلف المعدات.
في الوقت نفسه، يوفر ملف دلتا الجانبي الأساسي للمحول الكهربائي المثبت على عمود بقدرة 50 كيلو فولت أمبير مسارًا مغلقًا لتيار التسلسل الصفري، مما يحد بشكل فعال من انجراف النقطة المحايدة ويمنع عدم تناسق الجهد الشديد ثلاثي الطور. عندما يواجه النظام رنينًا مغناطيسيًا، يمكن أن يوفر هذا المسار تأثيرات تخميد، مما يقلل بشكل كبير من سعة ومدة الرنين على الجهد. علاوة على ذلك، يمكن لـ Dyn11 أيضًا منع حقن التيار التوافقي الثالث في شبكة الطاقة الأولية، وتجنب التضخيم التوافقي والحمل الزائد لبنك المكثف، وتقليل الارتفاع الإضافي في درجة الحرارة للمحول الكهربائي المثبت على عمود 10 كيلو فولت/0.4 كيلو فولت و50 كيلو فولت أمبير وسرعة تقادم العزل.
لذلك، بالنسبة للسيناريوهات التي تخدم فيها المحولات الكهربائية المثبتة على عمود بقدرة 50 كيلو فولت أمبير المناطق التي تحتوي على كمية كبيرة من الأحمال أحادية الطور، أو الأحمال غير الخطية، أو خطوط الطاقة الريفية الطويلة المعرضة للرنين، يتمتع Dyn11 بمزايا كبيرة من حيث السلامة وجودة الطاقة وعمر المعدات.
نوع التركيب الأمامي LV DB
أجهزة خط القطب
محول مثبت على القطب
نوع التركيب الجانبي LV DB
ماكينة لف الفويل
وحدة تعبئة الزيت
فرن المحولات ووحدة الصب
فرن المحولات
محول في التجفيف
محول في اللف 2
محول في لف
Transfromer في التجميع
