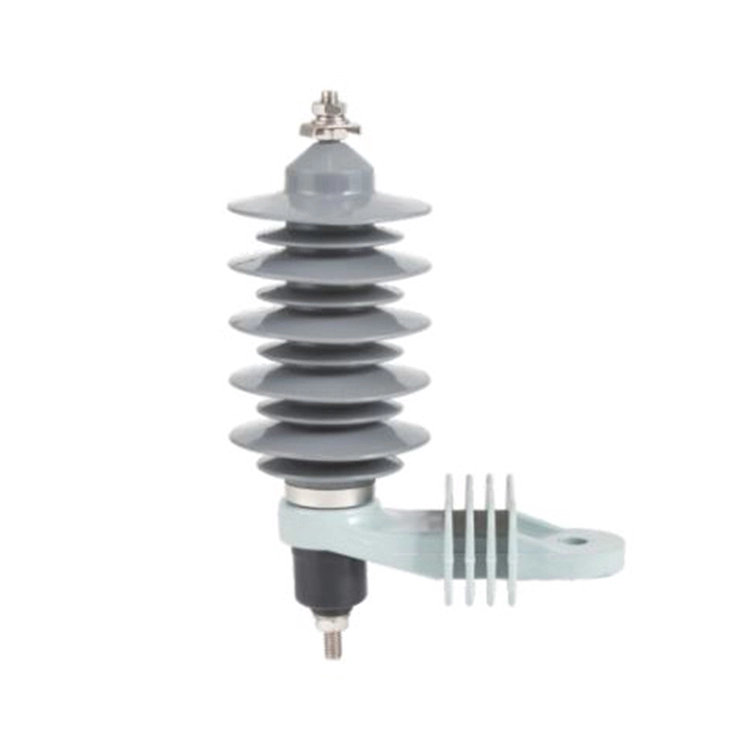

إن مانع الإضاءة بأكسيد الزنك 11 كيلو فولت هو جهاز حماية مهم يستخدم في المحطات الفرعية وشبكة توزيع الطاقة. إنه مصمم لحماية محولات التوزيع واللوحات الكهربائية والكابلات من البرق وتبديل الجهد الزائد.
من خلال اعتماد تكنولوجيا مكثف ZnO المتقدمة، فإن مانع الإضاءة بأكسيد الزنك 11kv في المحطة الفرعية يتميز بخصائص غير خطية ممتازة، استجابة سريعة، وجهد متبقي منخفض. إنه يضمن حماية موثوقة من الجهد الزائد دون توليد تردد طاقة يتبع التيار.
متوفر مع غلاف مطاط من البورسلين أو السيليكونمانع إضاءة أكسيد الزنك 11 كيلو فولتفي المحطة الفرعية توفر مقاومة فائقة للماء، ومقاومة للتلوث، وعمر خدمة طويل. إنها مناسبة للتركيب الداخلي والخارجي في المحطات الفرعية والمنشآت الصناعية وأنظمة الطاقة المتجددة.

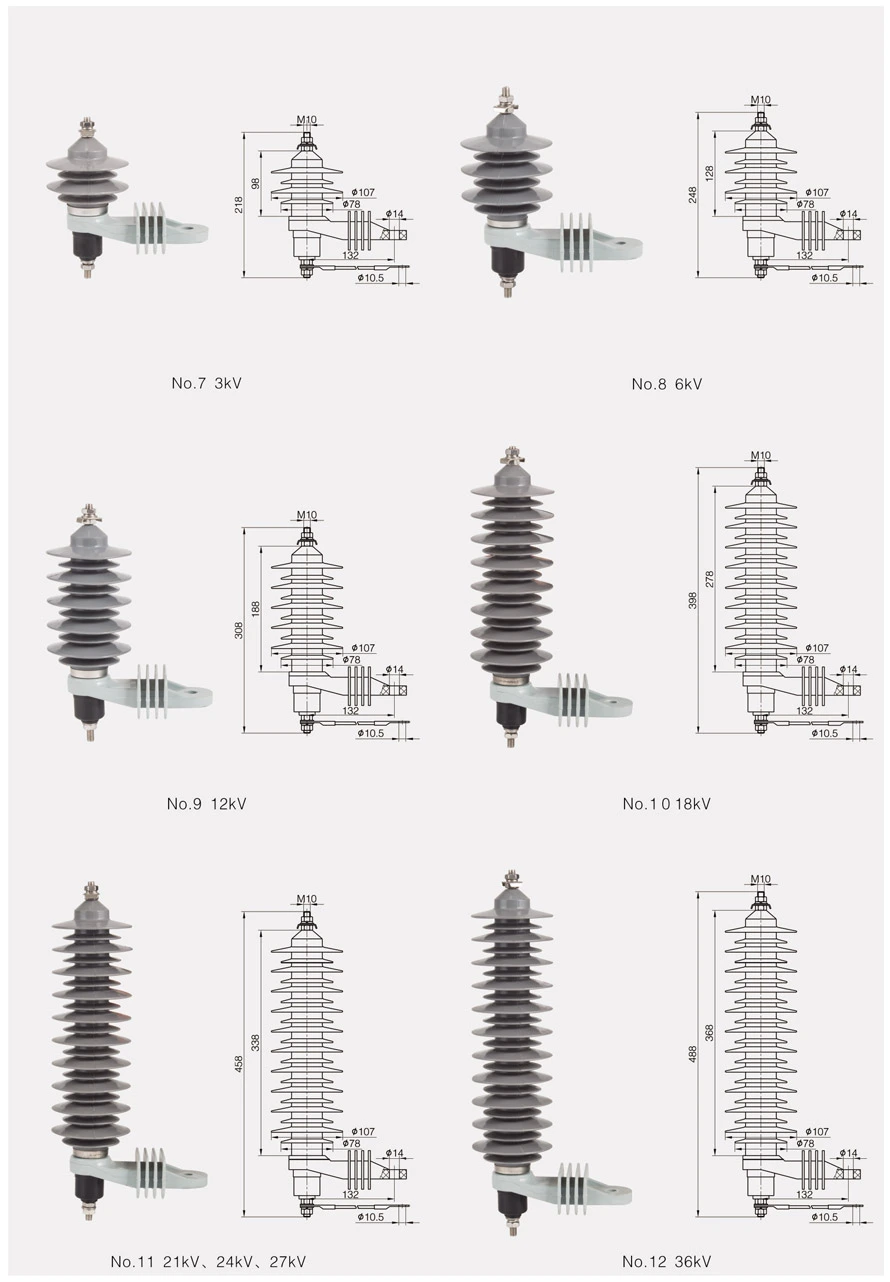

مانع الصواعق من 3 إلى 10 كيلو فولت:
|
وضع |
نحن |
أور |
جامعة كاليفورنيا |
U1mA |
مقابل |
فل |
Vsw |
إل دي (2 مللي ثانية) |
HC (4/10 ميكروثانية) |
|
|
كيلو فولت (rms) |
≮كيلو فولت |
≯كيلو فولت |
A |
كا |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| نحن | الجهد المقنن للنظام |
| أور | الجهد المقدر للصواعق |
| جامعة كاليفورنيا | جهد التشغيل المستمر |
| U1mA | الجهد المرجعي للتيار المستمر عند 1 مللي أمبير |
| مقابل | الجهد المتبقي للنبض الحالي الحاد؛ |
| فل | البرق الجهد المتبقي |
| Vsw | تبديل الجهد المتبقي |
| إل دي | مقاومة النبضات الحالية لفترة طويلة |
| HC | ارتفاع الدافع الحالي الصمود |
س: لماذا يعد مانع الإضاءة بأكسيد الزنك بقدرة 11 كيلو فولت ضروريًا في المحطات الفرعية؟
ج: المحطات الفرعية هي نقاط حرجة في شبكة التوزيع الكهربائية، والمعدات مثل محولات التوزيع، وقواطع دوائر الجهد المتوسط والمنخفض، وقضبان التوصيل عرضة للتلف الناتج عن الجهد الزائد العابر. يعمل مانع الإضاءة من أكسيد الزنك بقدرة 11 كيلو فولت على تحويل هذه الاندفاعات بأمان إلى الأرض، مما يمنع انهيار العزل، وتعطل المعدات، ومخاطر الحريق المحتملة في المحطات الفرعية بقدرة 11 كيلو فولت.
س: كيف يعمل مانع الإضاءة بأكسيد الزنك 11 كيلو فولت في المحطات الفرعية؟
ج: عند حدوث جهد زائد، تنخفض مقاومة مكثف أكسيد الزنك، مما يسمح لمانع الإضاءة بأكسيد الزنك 11 كيلو فولت بتوصيل التيار المتصاعد إلى الأرض. بمجرد أن يتبدد التدفق ويعود الجهد إلى المستويات الطبيعية، تزداد مقاومة مانع الإضاءة بأكسيد الزنك 11 كيلو فولت، مما يمنع بشكل فعال أي تدفق تيار إضافي ويحمي المعدات المتصلة.
س: كيف ينبغي تركيب مانعة الصواعق بأكسيد الزنك 11 كيلو فولت في محطة فرعية؟
ج: يجب أن يتبع تركيب مجموعة مانعات الإضاءة بأكسيد الزنك 11 كيلو فولت في المحطات الفرعية إرشادات الشركة المصنعة ومعايير الصناعة. تشمل الاعتبارات الرئيسية ما يلي:
التأريض المناسب: تأكد من وجود مسار منخفض المقاومة للأرض لتسهيل تبديد التدفق بشكل فعال.
الاتجاه الصحيح: قم بتركيب مانع الإضاءة بأكسيد الزنك بقدرة 11 كيلو فولت في القطبية الصحيحة لضمان التشغيل السليم.
الخلوص: حافظ على مسافة كافية لمنع حدوث وميض وضمان السلامة.
إمكانية الوصول: موقع لسهولة الفحص والصيانة.
