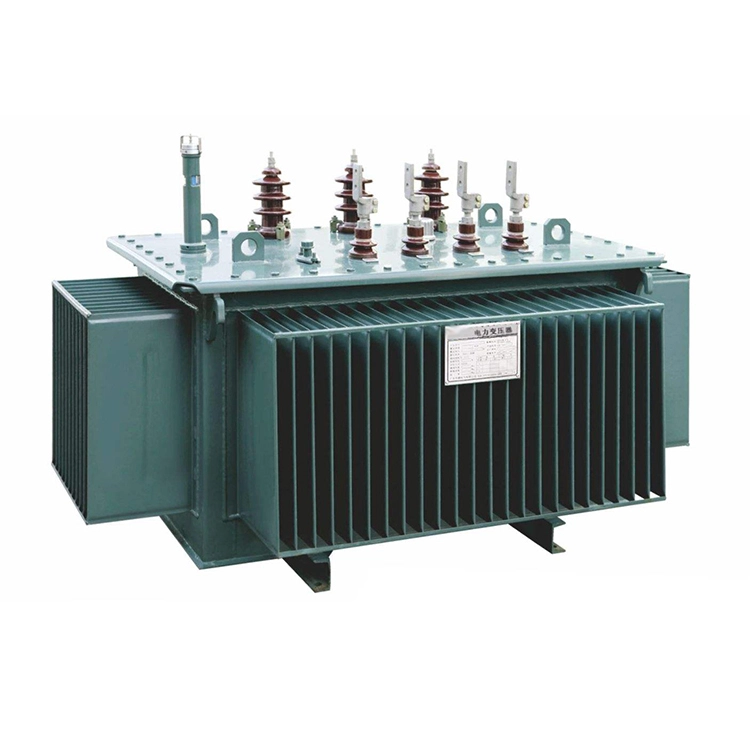

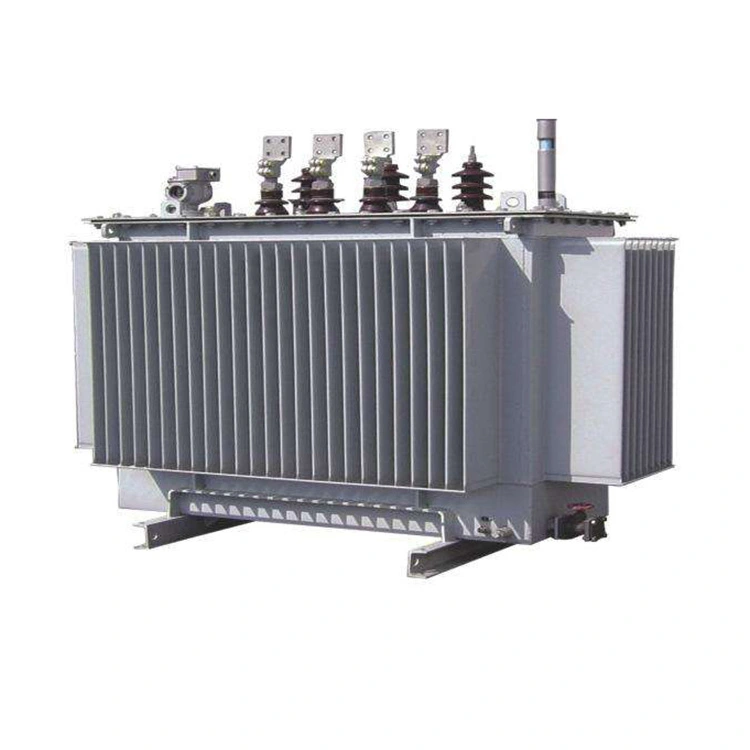

المحول المغمور بزيت السبائك غير المتبلور بقدرة 800 كيلو فولت أمبير مصنوع من نوع جديد من المواد الموفرة للطاقة. مادته الأساسية مصنوعة من سبيكة غير متبلورة، تتميز بنفاذية مغناطيسية عالية وفقدان تباطؤ منخفض للغاية، مما يمكن أن يعزز بشكل كبير كفاءة الطاقة بدون تحميل ويتوافق مع معايير GB/T 20052 أو IEC 60076. وطريقة التبريد مغمورة بالزيت.
الهيكل المختوم للمحول المغمور بالزيت غير المتبلور 800kva يساعد على مقاومة الرطوبة والتآكل، ومناسب للمحطات الفرعية الخارجية والداخلية، مع ارتفاع ≥1000m وارتفاع درجة الحرارة البيئية ≥55K.
الميزة الكبرى لهذا المحول المغمور بزيت السبائك غير المتبلور بقدرة 800 كيلو فولت أمبير تكمن في فقدان حمل منخفض للغاية. تبلغ قوة هذا المحول ما يقرب من 300-450 واط (مقارنة بألواح الصلب السيليكون التي تبلغ حوالي 1000-1500 واط)، وهو أقل بنسبة 60 إلى 75% من محولات ألواح الصلب السيليكون التقليدية. وفي الوقت نفسه، يتميز بضوضاء منخفضة (من 55 إلى 60 ديسيبل)، وقدرة تحميل زائدة قوية، وعمر افتراضي طويل، ويمكن استخدامه عادةً لمدة تتراوح من 25 إلى 30 عامًا. ومع ذلك، فإن التكلفة أعلى (حوالي 20٪ إلى 40٪ أكثر تكلفة من المحولات ذات المواصفات نفسها مع صفائح الفولاذ السيليكونية).
ولذلك، فإن المحولات المغمورة بزيت السبائك غير المتبلورة بقدرة 800 كيلو فولت أمبير مناسبة للسيناريوهات الصناعية أو التجارية أو توزيع الطاقة ذات متطلبات كفاءة الطاقة العالية.
|
اسم المنتج |
محول مغمور بزيت سبائك غير متبلور 800kva |
|
القوة المقدرة |
800 كيلو فولت أمبير |
|
الجهد العالي |
6 6.3 10 10.5 11 ك.ف |
|
إتش في. اضغط على النطاق |
±2×2.5% |
|
الجهد المنخفض |
0.4 كيلو فولت |
|
رمز الاتصال |
دين11/YNyn0 |
|
مقاومة الدائرة القصيرة |
4.5% |
|
خسائر الإثارة |
380 كيلو واط |
|
خسائر متعرجة |
7500 كيلو واط |
|
لا يوجد تحميل الحالي |
0.3% |
س: لماذا يكون فقدان الحمل للمحول المغمور بزيت السبائك غير المتبلور 800 كيلو فولت أمبير أقل بكثير من المحول بنفس السعة المصنوعة من صفائح فولاذ السيليكون؟
ج: أولاً، سمك شريط السبائك غير المتبلور هو فقط 20 إلى 30 ميكرومتر، وهو ما يقرب من عُشر سمك صفائح الفولاذ السليكونية التقليدية (230 إلى 350 ميكرومتر). وفقا للعلاقة التي تتناسب مع فقدان التيار الدوامي مع مربع السماكة، يتم تقليل فقدان التيار الدوامي في قلب 800 كيلو فولت أمبير بشكل كبير. وفي الوقت نفسه، تكون مقاومة السبائك غير المتبلورة أعلى بنحو 2.5 مرة من مقاومة صفائح السيليكون الفولاذية، مما يزيد من إضعاف فقدان التيار المتداول الناجم بين الطبقات عندما يتغير التدفق المغناطيسي.
ثانيا، حلقة التباطؤ ضيقة والإكراه منخفض. تتميز السبائك غير المتبلورة ببنية غير متبلورة بدون عيوب في حدود الحبوب، كما أن مقاومة تقلب المجال المغناطيسي صغيرة. الإكراه هو فقط 1/3 إلى 1/5 من صفائح الفولاذ السيليكونية. وهذا يقلل بشكل كبير من الطاقة المطلوبة لكل دورة مغنطة ويقلل بشكل كبير من فقدان التباطؤ.
ثالثا، تصميم كثافة التدفق المغناطيسي العامل منخفض نسبيا. بالنسبة للمحولات المغمورة بزيت السبائك غير المتبلورة بقدرة 800 كيلو فولت أمبير، يتم ضبط كثافة التدفق المغناطيسي المقدرة عادةً على 1.35 إلى 1.45 طن، وهو أقل من 1.65 إلى 1.75 طن من صفائح الفولاذ السيليكونية. نظرًا لأن فقدان الحديد يتناسب مع مربع أو قوة أعلى لكثافة التدفق المغناطيسي، فإن تقليل كثافة التدفق المغناطيسي بشكل مناسب يمكن أن يؤدي إلى انخفاض كبير في فقدان كتلة الوحدة.
استنادًا إلى الآليات المذكورة أعلاه، فإن فقدان الحمل في المحول المغمور بزيت السبائك غير المتبلور بقدرة 800 كيلو فولت أمبير يتراوح بشكل عام من 30% إلى 40% فقط من محول بنفس السعة مع صفائح فولاذ السيليكون من الدرجة S13 أو S14. إنها مناسبة بشكل خاص لسيناريوهات توزيع الطاقة حيث تكون المعدات غالبًا في حمل خفيف أو في ظروف الاستعداد.
