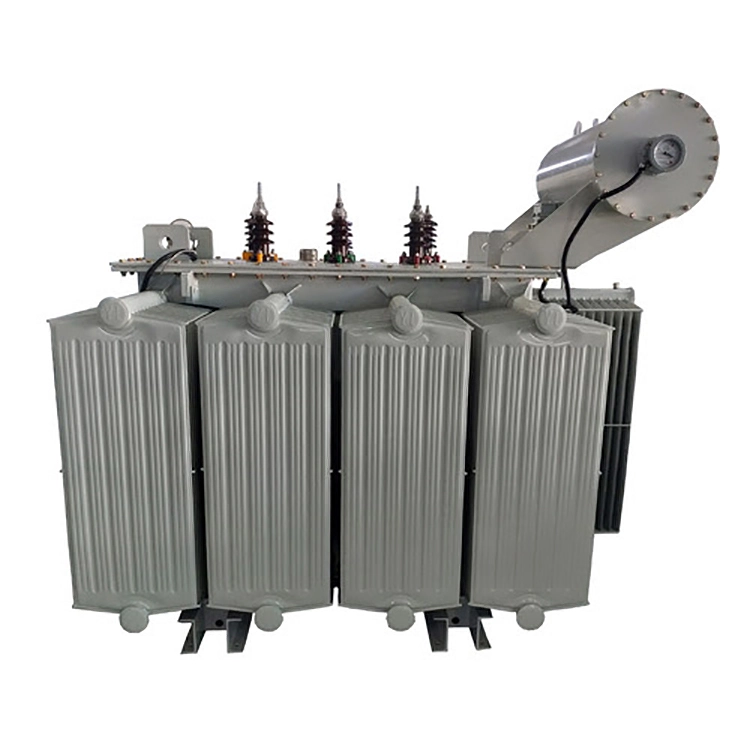

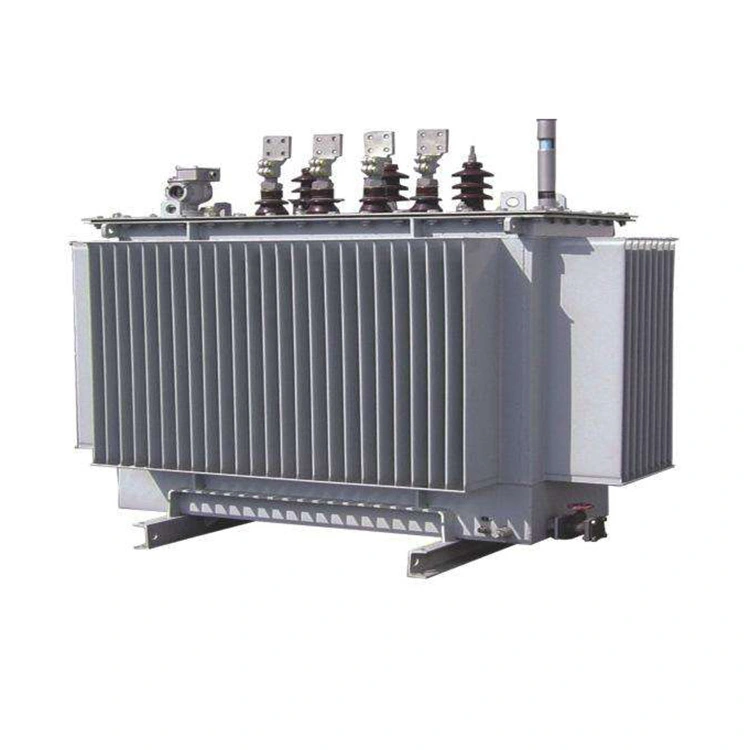

يتم تصنيع قلب المحول الأساسي من السبائك غير المتبلورة المغمورة بالزيت بقدرة 33 كيلو فولت 2.5 ميجا فولت أمبير من خلال حلقة مغلقة من شرائح السبائك غير المتبلورة القائمة على الحديد. يقلل الهيكل المتكامل الذي لا يحتوي على فجوات هوائية مغلفة بشكل كبير من التباطؤ وفقدان التيار الدوامي. بالمقارنة مع نوى السيليكون الصلب التقليدية، يتم تقليل فقدان الحمل بشكل كبير. يتم ربط العمود الأساسي والمقرن معًا بواسطة لاصق زجاج الإيبوكسي، مما يجعل الصلابة الكلية أقوى ويمنع بشكل فعال اهتزاز وضوضاء التشغيل.
تستخدم اللفات الأساسية للمحولات ذات السبائك غير المتبلورة المغمورة بالزيت بقدرة 33 كيلو فولت 2.5 مللي فولت أمبير موصلات نحاسية عالية النقاء ويتم دمجها مع عملية طلاء عازلة متعددة الطبقات مناسبة لظروف الجهد العالي. ومن خلال دمجه مع بنية الملف اللولبية والمستمرة المتداخلة المُحسّنة، فإنه يوزع المجال الكهربائي للملف بالتساوي، مما يحسن تحمل العزل ومقاومة التشوه. تم تجهيز جانب الجهد العالي للمحول الأساسي من السبائك غير المتبلورة المغمورة بالزيت بقدرة 33 كيلو فولت 2.5 ميجا فولت أمبير بتروس تنظيم الجهد الكهربي بدون إثارة بنسبة ±2×2.5%، والتي يمكن أن تتكيف بدقة مع متطلبات التنظيم لتقلبات جهد الشبكة.
يتكون جسم الصندوق عن طريق اللحام المتكامل للألواح الفولاذية المموجة. بالاعتماد على هيكل التبادل الحراري التكيفي للقشرة المموجة، يمكنه تحقيق تبريد طبيعي فعال للزيت العازل دون الحاجة إلى جهاز خارجي لتبديد الحرارة، مناسب للتشغيل المستمر على المدى الطويل. يتم تعبئة المحول الأساسي من السبائك غير المتبلورة بقدرة 33 كيلو فولت و2.5 مللي فولت أمبير المغمورة بالزيت بزيت عازل معدني صديق للبيئة وفقًا لمعايير IEC 296، والذي يجمع بين التوصيل الحراري الممتاز وأداء العزل، ويعزل المكونات الحية الداخلية بشكل فعال ويتجنب مخاطر انهيار العزل.
|
اسم المنتج |
محول أساسي من سبيكة غير متبلورة مغمور بالزيت 33kv 2.5 mva |
|
التردد المقدر |
50 هرتز / 60 هرتز (قابل للتخصيص) |
|
الجهد العالي (الجهد العالي) |
33 كيلو فولت |
|
نطاق الضغط العالي |
±2×2.5% أو ±5% |
|
الجهد المنخفض (الجهد المنخفض) |
0.4 كيلو فولت (400 فولت)؛ مخصص: 415 فولت، 433 فولت، 480 فولت |
|
مجموعة الاتصال |
Dyn11 (قياسي)؛ Yyn0 اختياري |
|
نوع التبريد |
أونان |
|
فئة العزل |
الفئة أ |
|
مستوى العزل |
الجهد العالي: LI170AC70 / الجهد المنخفض: LI10AC3 |
|
ص0 |
≥ 1080 واط |
|
بك @ 75 درجة مئوية |
≥ 16800 واط |
|
مقاومة الدائرة القصيرة |
6.5%; اختياري: 6% / 7% / 8% |
|
لا يوجد تحميل الحالي |
≥ 0.45% |
1. توفير الطاقة بشكل فائق: باستخدام نوى السبائك غير المتبلورة، يتم تقليل فقدان الحمل بنسبة 70% إلى 80% تقريبًا مقارنة بمحولات صفائح الفولاذ المصنوعة من السيليكون من النوع S9/S11 التقليدية. يعتبر المحول الأساسي من السبائك غير المتبلورة المغمورة بالزيت بقدرة 33 كيلو فولت 2.5 ميجا فولت أمبير مناسبًا بشكل خاص للتشغيل طويل المدى في شبكات الطاقة والصناعات الريفية حيث لا يكون الحمل دائمًا بكامل طاقته.
2. صيانة محكمة الغلق بالكامل بدون صيانة: يعتمد خزان الزيت على هيكل مغلق بالكامل لمنع الزيت من ملامسة الهواء، وتجنب تعرض الزيت العازل للرطوبة والشيخوخة. يمكن للمحول الأساسي من السبائك غير المتبلورة المغمورة بالزيت بقدرة 33 كيلو فولت 2.5 ميجا فولت أمبير أن يحقق عمرًا بدون صيانة يصل إلى 50 عامًا وهو مناسب للبيئات الخارجية القاسية.
3. الموثوقية العالية: يتم لف ملف الجهد المنخفض برقائق النحاس، في حين يتم لف ملف الجهد العالي بسلك نحاسي. بفضل مقاومة الدائرة القصيرة القوية ومقاومة ضربات البرق، يكون الهيكل مدمجًا،
