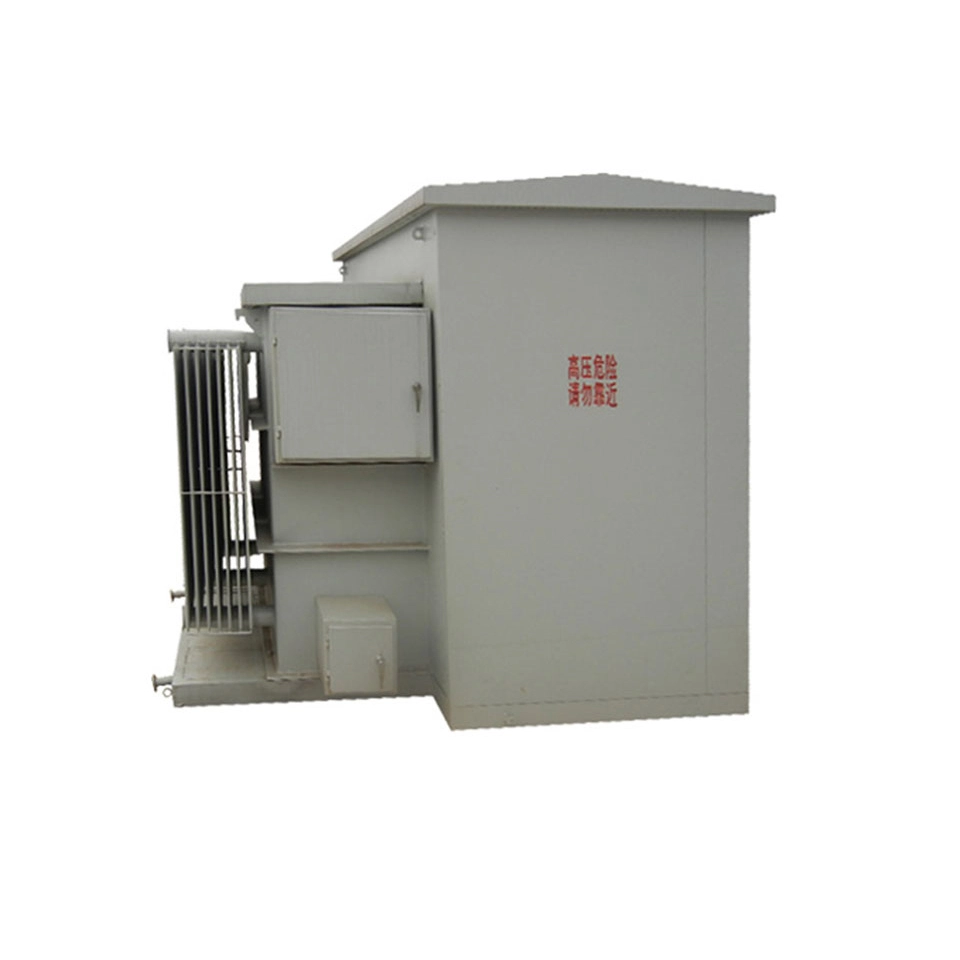

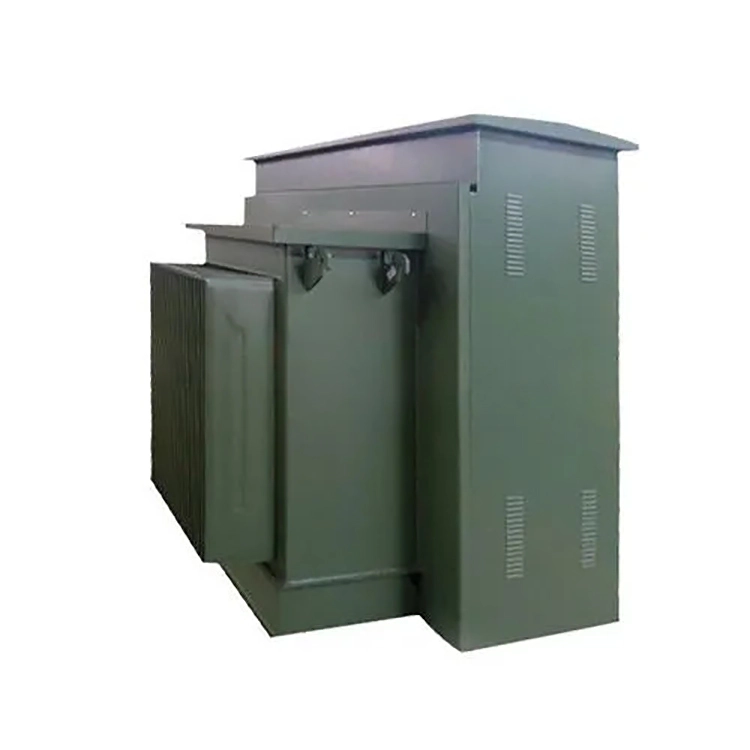

المحول المثبت على الوسادة dyn11 بقدرة 2000 كيلو فولت أمبير هو محول توزيع مغمور بالزيت ثلاثي الطور مع تصميم مبيت مثبت على الوسادة. يمكن تركيبه مباشرة على الأرض الخارجية ويستخدم على نطاق واسع في المجمعات الصناعية والمجمعات التجارية وشبكات التوزيع الحضرية، إلخ.
تكمن الميزة الأساسية في مجموعة المتجهات Dyn11، حيث يتم توصيل جانب الجهد العالي في مثلث (D)، ويتم توصيل جانب الجهد المنخفض في نجمة (Y) مع عزل النقطة المحايدة، ويتأخر طور جانب الجهد المنخفض عن جانب الجهد العالي بمقدار 30 درجة. تمنحها طريقة الاتصال هذه مزايا فريدة في التشغيل المتوازي لمحولات متعددة وفي قمع تيار التسلسل الصفري.
في ظل ظروف تشغيل التوصيل النجمي مع نقطة التأريض المحايدة، فإن التيار التوافقي الثالث الناتج عن الأحمال غير الخطية (مثل محولات التردد، وإمدادات الطاقة الدافعة LED، ومقومات الواجهة الأمامية UPS) سيشكل حلقة مغلقة داخل ملف الدلتا. والآلية المحددة هي كما يلي: التيارات التوافقية الثالثة تكون في الطور مع بعضها البعض من حيث الطور الزمني ولا يمكن أن تتدفق عبر الخط المحايد على الجانب النجمي، ولكن يمكن أن تدور داخل لفات الدلتا وتبدد طاقتها على شكل حرارة.
تشير البيانات المقاسة إلى أن المحول المثبت على لوحة Dyn11 بقدرة 2000 كيلو فولت أمبير يمكن أن يقلل معدل التشوه التوافقي الثالث على جانب الجهد المنخفض بحوالي 60% إلى 80%، وبالتالي ينقي بشكل فعال شكل موجة الجهد على ناقل الجهد المنخفض ويطيل عمر خدمة المعدات الإلكترونية الدقيقة اللاحقة.
|
اسم المنتج: |
اتصال Dyn11 محول مثبت على الوسادة 2000 كيلو فولت أمبير |
|
رقم المرحلة: |
3 المرحلة, |
|
تكرار: |
50/60 هرتز |
|
رمز الاتصال: |
داين11 |
|
الجهد العالي: |
11 كيلو فولت / 12 كيلو فولت / 20 كيلو فولت / 33 كيلو فولت |
|
الجهد المنخفض: |
0.415 كيلو فولت / 0.433 كيلو فولت / 0.690 كيلو فولت |
|
نطاق التنصت: |
±2×2.5% أو ±5% |
|
فئة التبريد: |
أونان / أوناف |
|
عدم فقدان التحميل: |
≥ 1800 واط |
|
فقدان الحمل : |
≥ 16000 واط |
س: بالنسبة للمحول المثبت على لوحة Dyn11 بقدرة 2000 كيلو فولت أمبير، لماذا يجب إيلاء اهتمام خاص لطريقة استنباط النقطة المحايدة واستمرارية التأريض بدلاً من اتباع تجربة المحولات ذات السعة الصغيرة مباشرة؟
ج: لقد اقترب التيار المقدر على جانب الجهد المنخفض للمحول المثبت على لوحة التوصيل dyn11 بقدرة 2000 كيلو فولت أمبير من 3000 أمبير (مع أخذ 400 فولت كمثال)، وهو أعلى بكثير من المعدات ذات السعة الصغيرة الشائعة. على الرغم من أن اتصال Dyn11 يمكنه عزل تيار التسلسل الصفري على جانب الجهد العالي، إلا أن النقطة المحايدة على جانب الجهد المنخفض تحتاج إلى تحمل تيارات غير متوازنة كبيرة للغاية. على سبيل المثال، عند توفير الطاقة لعدد كبير من دوائر الإضاءة أو التحكم أحادية الطور، قد يصل التيار المحايد إلى أكثر من 50% من تيار الطور.
إذا تم اعتماد ممارسة المحولات التي تقل عن 1000 كيلو فولت أمبير بشكل أعمى في المشروع، فإن استخدام قضبان التوصيل المحايدة الرقيقة أو الاعتماد فقط على وصلة تأريض واحدة سيؤدي إلى ارتفاع درجة حرارة النقطة المحايدة، وذوبان أطراف الاتصال، بل ويؤدي إلى إزاحة شديدة للنقطة المحايدة، مما يؤدي إلى حرق عدد كبير من المعدات أحادية الطور.
لذلك، عند تقديم الطلب، من الضروري تحديد المتطلبات بوضوح: يجب ألا تقل مساحة المقطع العرضي لقضيب التوصيل المحايد عن 70% من خط الطور (يوصى بأن يكون من نفس المقطع العرضي)، ويجب تجهيز لوحة وصلة تأريض قابلة للفصل وجهاز مراقبة الحمل الزائد للنقطة المحايدة. بتجاهل هذه النقطة، قد يتعرض المحول المثبت على لوحة Dyn11 بقدرة 2000 كيلو فولت أمبير لحادث احتراق النقطة المحايدة خلال نصف عام من التشغيل، في حين أن اختبارات المصنع الروتينية لا يمكن أن تكشف هذا الخطر الخفي.
