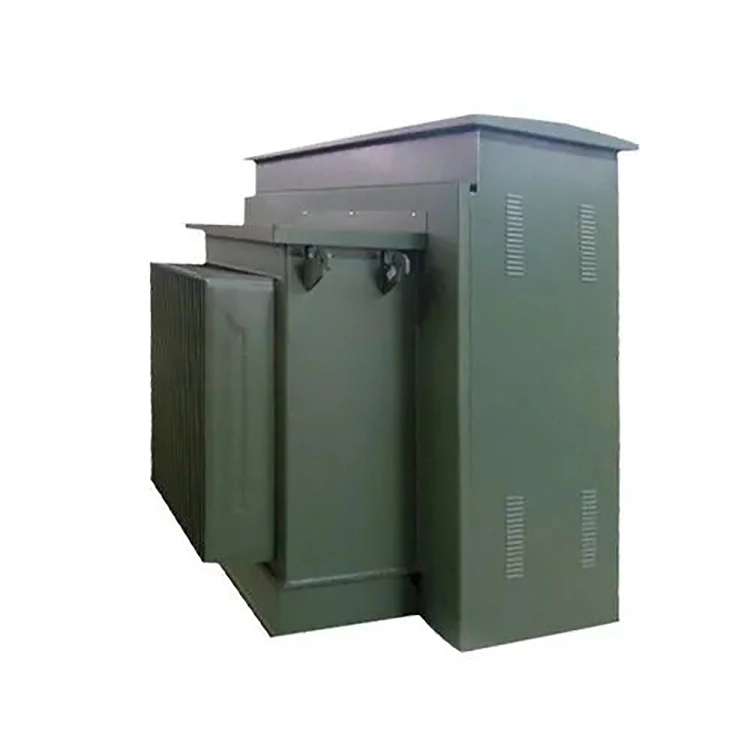

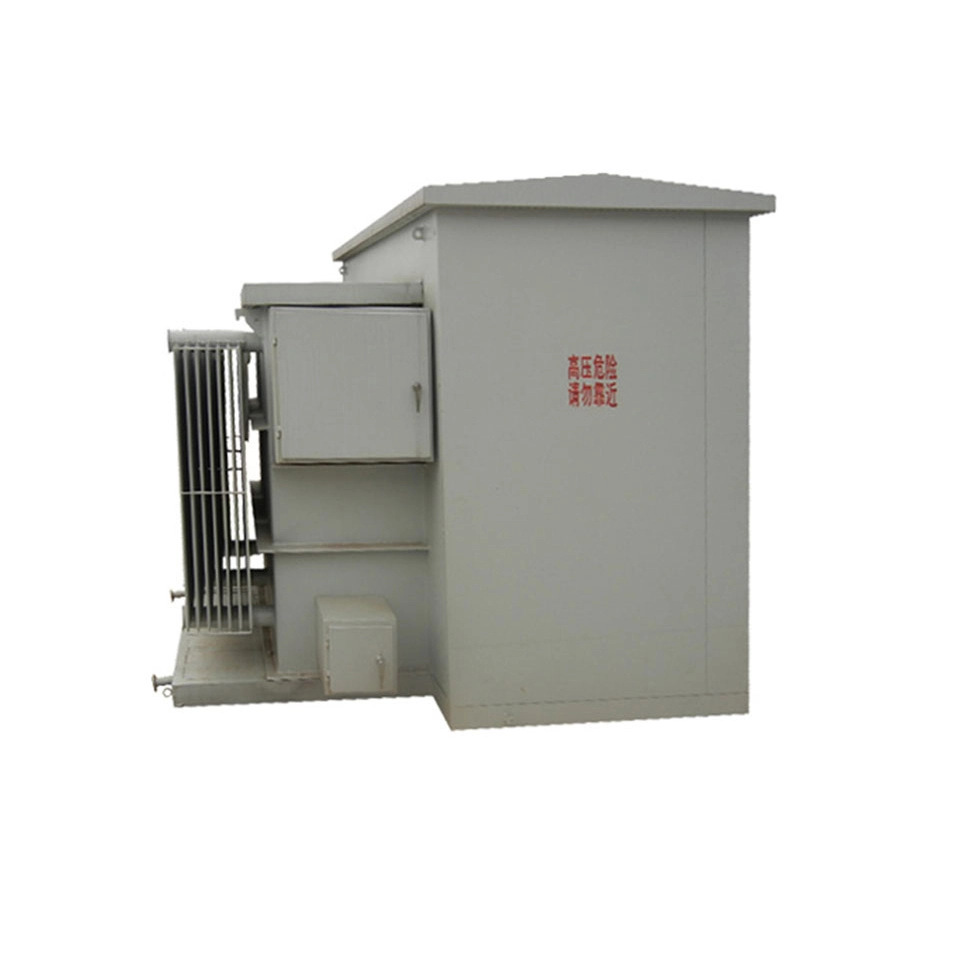

33 0.4kv 1250kva محول مثبت على وسادة أحادية الطور

33 0.4kv 1250kva المحول المثبت على وسادة أحادية الطور هو حل متطور مصمم خصيصًا لأنظمة الطاقة الكبيرة تحت الأرض. ويتميز بغلاف آمن ومقاوم للعوامل الجوية ومجهز بتكوينات متقدمة لعدم الاتصال الكهربائي أو الاتصال المباشر، مما يزيد من سلامة الموظفين ويمنع العبث في الأماكن العامة. يتوافق هذا المحول المثبت على لوحة أحادية الطور بقدرة 33 0.4 كيلو فولت 1250 كيلو فولت أمبير مع معايير ANSI ومعايير IEEE ومتطلبات كفاءة الطاقة، ويمكنه تحويل جهد أساسي بحد أقصى 33 كيلو فولت إلى جهد ثانوي مرن، مما يوفر إمكانات ممتازة لحماية الدائرة القصيرة وتشغيل هادئ للتطبيقات السكنية والتجارية الكبيرة.

المعلمة التقنية:

في تطبيق المحول المثبت على لوحة أحادية الطور بقدرة 33 0.4 كيلو فولت 1250 كيلو فولت أمبير، لماذا يتم استخدام 0.4 كيلو فولت عادةً على جانب الجهد المنخفض بدلاً من مستويات الجهد الأخرى؟

400 فولت (ثلاث مراحل) / 230 فولت (مرحلة واحدة) هي مستويات الجهد الشائعة في أنظمة توزيع الطاقة ذات الجهد المنخفض القياسية IEC، وتستخدم على نطاق واسع في التطبيقات السكنية والتجارية والصناعية الخفيفة. بالنسبة للمعدات مثل خزانات المفاتيح ذات الجهد المنخفض وقواطع الدائرة والكابلات، فهي ناضجة وتتمتع بمعدل أداء عالي التكلفة عند مستوى 400 فولت. يمكن لمرحلة واحدة 230 فولت توفير الطاقة مباشرة للإضاءة العادية والمقابس والأجهزة المنزلية دون الحاجة إلى تقليل الجهد الإضافي.

يمكن عادةً نقل 0.4 كيلو فولت على مسافة تتراوح من 200 إلى 500 متر داخل منطقة سكنية أو تجارية (بما يلبي انخفاض الجهد الطبيعي بنسبة ≥5٪). غالبًا ما يتم استخدام 1250 كيلو فولت أمبير في نقاط التحميل الأكبر مثل مراكز التسوق والحرم الجامعي والمراكز الطبية، مع وجود المحول بالقرب من مركز التحميل. 0.4 كيلو فولت كافٍ ولا يتطلب جهدًا أعلى.

عندما يتم استخدام ثلاثة محولات مثبتة على وسادة أحادية الطور بقدرة 33 0.4 كيلو فولت و1250 كيلو فولت أمبير لتشكيل مجموعة ثلاثية الطور (السعة الإجمالية 3750 كيلو فولت أمبير)، مقارنة باستخدام محول واحد ثلاثي الطور بنفس السعة. ما هي الاختلافات والاحتياطات الرئيسية فيما يتعلق بتوزيع الحمل، وتأريض النقطة المحايدة، وتكوين الحماية؟

عند استخدام ثلاثة محولات مثبتة على وسادة أحادية الطور بقدرة 33 0.4 كيلو فولت و1250 كيلو فولت أمبير في تكوين ثلاثي الطور، يكون الفرق الأساسي من محول أحادي الطور بنفس السعة كما يلي:

يجب أن يكون توزيع الحمل متوازنًا بشكل صارم؛ وإلا فإن الحمل الزائد في مرحلة معينة سوف يسبب انحرافًا شديدًا عند النقطة المحايدة ولا يمكن تعويضه كما هو الحال في محول ثلاثي الطور من خلال تفاعل المجال المغناطيسي المتبادل.

أولاً، بالنسبة لتأريض النقطة المحايدة، يجب أن تكون النقاط المحايدة ذات الجهد المنخفض للمحولات الثلاثة المثبتة على وسادة أحادية الطور بقدرة 33 0.4 كيلو فولت 1250 كيلو فولت أمبير متصلة خارجيًا ثم يتم تأريضها عند نقطة واحدة. وبخلاف ذلك، من المرجح أن تحدث تيارات متداولة واختلافات محتملة في الأرض. وعلى النقيض من ذلك، فإن النقاط المحايدة للمحولات ثلاثية الطور يتم توجيهها مباشرة إلى الخارج داخليًا وتكون بسيطة وموثوقة على الأرض.

ثانيًا، فيما يتعلق بالحماية، فإن كل محولات مثبتة على وسادة أحادية الطور بقدرة 33 0.4 كيلو فولت و1250 كيلو فولت أمبير في مجموعة الطور الواحد لها جانب الجهد العالي الذي تم تكوينه بشكل مستقل باستخدام الصمامات. في حالة حدوث خطأ في إحدى الطورين، قد تظل المرحلتان الأخريان قادرين على توفير الطاقة. لذلك، يجب إضافة إنذار فشل الطور، ويجب تصميم حماية التسلسل الصفري خصيصًا لجانب الجهد المنخفض. في المقابل، عادةً ما يكون للمحولات ثلاثية الطور رحلة موحدة، ويكون تنسيق الحماية أبسط.

بشكل عام، تتميز مجموعة المحولات المثبتة على وسادة أحادية الطور بقدرة 33 0.4 كيلو فولت 1250 كيلو فولت أمبير بالمرونة في التوسع، ومريحة في النقل، ولكنها تتمتع بحماية معقدة، ومتطلبات أعلى لتوازن الأحمال، وتكلفة إجمالية أكبر ومساحة أرضية أكبر. إنها مناسبة للبناء المرحلي أو السيناريوهات التي يكون فيها الحمل أحادي الطور هو الحمل الرئيسي.
