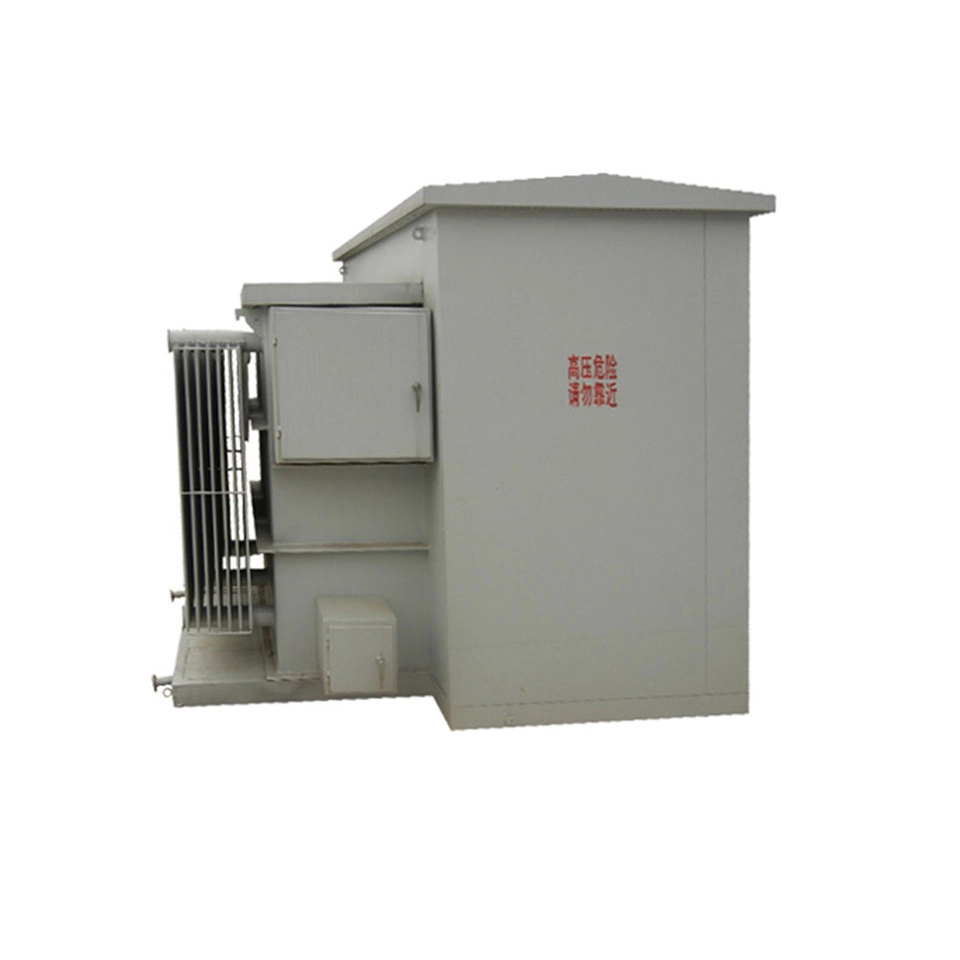

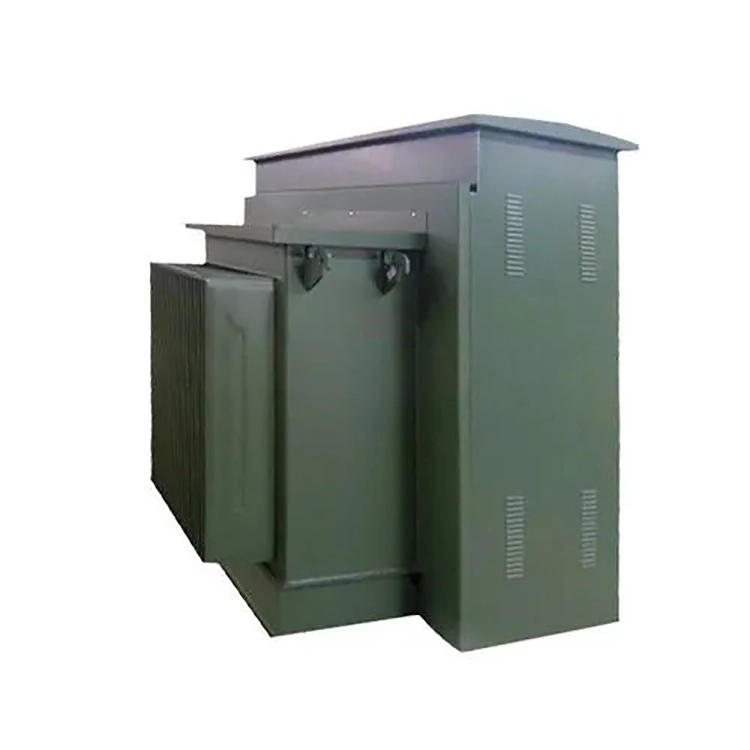

المحول المثبت على لوحة 100 كيلو فولت أمبير ثلاثي الطور هو عبارة عن معدات متكاملة لتوزيع الطاقة الخارجية. ينقسم الجزء الداخلي للخزانة إلى ثلاث غرف مستقلة: غرفة الجهد العالي، وغرفة المحولات، وغرفة الجهد المنخفض.
إنه يدمج مفاتيح الجهد العالي، والصمامات، ومانعات الصواعق، وجسم المحول الرئيسي، ومفاتيح توزيع الجهد المنخفض، والعدادات، وأجهزة الحماية المختلفة. التصميم العام أنيق ومدمج، ولا يلزم بناء غرفة منفصلة لتوزيع الطاقة.
مواصفات الجهد القياسي للمحول. إنها تعتمد مجموعة الاتصال Dyn11 وتعمل بتردد صناعي يبلغ 50 هرتز. تتم مطابقة التيارات المقدرة للجهد العالي والمنخفض لتلبية المتطلبات. أداء نقل المحول مستقر وموثوق. يتمتع المحول المثبت على لوحة ثلاثية الطور بقدرة 100 كيلو فولت أمبير بقدرات ممتازة على تبديد الحرارة. إنه ذو شكلين للتبريد: التبريد الذاتي المغمور بالزيت والتبريد بالهواء الجاف. كما أن لديها ميزات الحماية ضد الغبار والمطر.
خسارة التشغيل منخفضة، وضوضاء التشغيل صغيرة، وهي مجهزة بآليات حماية متعددة للسلامة من الحمل الزائد، والدوائر القصيرة، وضربات البرق. تتمتع بقدرة قوية على مقاومة التداخل، ويمكن أن تتكيف مع العمليات البيئية الخارجية المعقدة لفترة طويلة، وتتمتع باستقرار ممتاز لإمدادات الطاقة، كما أن الصيانة والإصلاح اللاحقين بسيطة نسبيًا.
|
اسم المنتج: |
محولة 100 كيلو فولت أمبير 3 فاز |
|
نسبة الجهد المقنن: |
10 كيلو فولت / 0.4 كيلو فولت |
|
تكرار: |
50 هرتز |
|
مجموعة المتجهات: |
داين11 |
|
مقاومة الدائرة القصيرة: |
6%~ 8% |
|
وضع التبريد: |
أوناف، أونان |
|
مقاومة: |
2.0% إلى 5.75% |
|
مادة لف: |
النحاس أو الألومنيوم |
|
درجة الحماية الرئيسية: |
معيار IP23، IP54 للمناطق الساحلية والرطبة |
س: بالنسبة للمحول المثبت على لوحة 100 كيلو فولت أمبير ثلاثي الطور، عندما يتم تركيبه في الخارج، لماذا يجب التمييز بين تكوينين، وهما "نوع وحدة تغذية الشبكة الحلقية" و"نوع وحدة التغذية الشعاعية"؟
ج: في ظل تكوين وحدة التغذية الإشعاعية، يتم توصيل الجانب الأساسي للمحول بكابل واحد فقط، ولا يوجد مفتاح تحميل بالداخل، مما يؤدي إلى هيكل بسيط وتكلفة أقل. ومع ذلك، فإن العيب القاتل لهذه الطريقة هو أنه عندما يحتاج المحول المثبت على اللوحة ثلاثي الطور بقدرة 100 كيلو فولت أمبير إلى صيانة أو يفشل هذا القسم من الكابل، يجب قطع مصدر طاقة وحدة التغذية بالكامل، مما يتسبب في انقطاع التيار الكهربائي عن جميع المستخدمين النهائيين على نفس الخط تمامًا. تعتمد موثوقية مصدر الطاقة بشكل كامل على استمرارية قناة واحدة.
ضمن تكوين وحدة تغذية الشبكة الحلقية، يتم حجز الجانب الأساسي من المحول المثبت على لوحة 100 كيلو فولت أمبير ثلاثي الطور مع منفذي واجهة واردة ومفتاح تحميل مدمج، والذي يمكن توصيله بشكل متسلسل بدائرة الشبكة الحلقية. عندما يلزم إخراج المحول نفسه من التشغيل أو فشل كابل على أحد الجانبين، يمكن تشغيل مفتاح التحميل لعزل المحول المثبت على وسادة 100 كيلو فولت أمبير ثلاثي الطور من الشبكة الحلقية، مع الحفاظ على استمرارية خط الجذع الرئيسي للشبكة الحلقية، مما يمكّن المستخدمين الآخرين من الاستمرار في الحصول على الطاقة عبر الجانب الآخر من الكابل، وبالتالي تحقيق هدف الصيانة المخططة دون مقاطعة الخط الرئيسي وأخطاء الكابلات تعزل فقط القسم المعيب دون توسيع منطقة انقطاع التيار الكهربائي. على الرغم من أن هذا التكوين يضيف جهاز مفتاح جانبي أساسي وجلبة واردة ثانية، إلا أن التكلفة تزيد بحوالي 15% إلى 20%، ولكنها تحسن بشكل كبير مؤشرات توفر الطاقة لنظام التوزيع.
