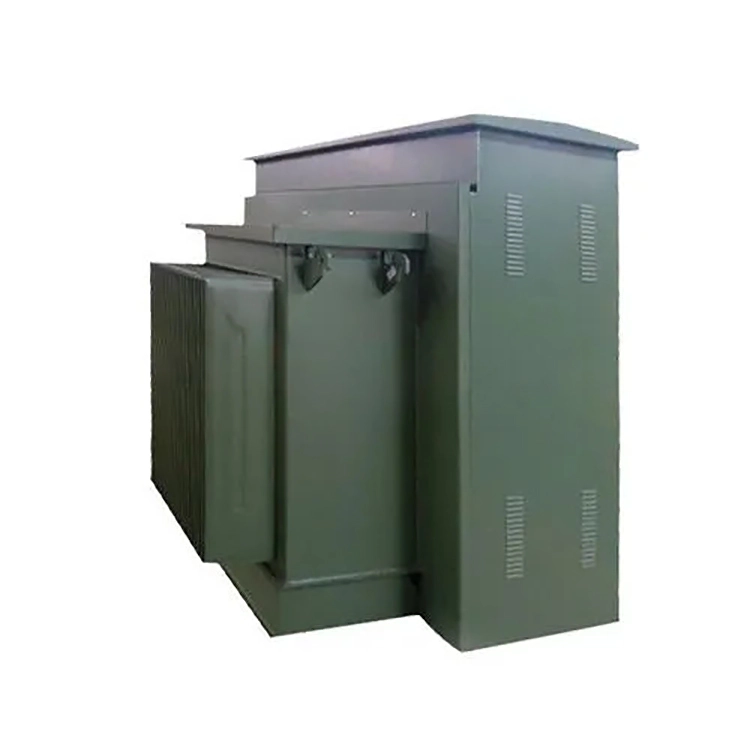

يعمل الزيت المعدني كوسيلة للعزل والتبريد، وهو خيار سائل العزل الأكثر تقليدية ونضجًا في صناعة محولات الطاقة. لذا فإن محول الطاقة المثبت على وسادة الزيت المعدني بقدرة 2.5mva يتمتع بأداء عزل كهربائي ممتاز، وموصلية حرارية جيدة، ومزايا فعالية التكلفة. بالمقارنة مع سوائل العزل البديلة مثل الاسترات الطبيعية، على الرغم من أن الزيوت المعدنية لديها نقطة اشتعال أقل، إلا أنها تتمتع بسيولة أفضل في درجات الحرارة المنخفضة وموثوقية أعلى في المناطق الباردة أثناء التشغيل.
يدعم محول التوصيل نوعين من الخطوط الواردة: الأول هو نوع وحدة تغذية الشبكة الحلقية، وهو مجهز بمجموعتين من البطانات الأساسية (إجمالي 6، لكل من الخطوط الواردة والصادرة) ومفتاح تحميل داخلي بأربعة أوضاع. يمكنه توصيل المحول على التوالي بدائرة الشبكة الحلقية، مما يتيح عزل الأخطاء والصيانة بدون توقف. يوصى عادةً باستخدام محول الطاقة المثبت على وسادة الزيت المعدني بقدرة 2.5 مللي فولت أمبير لهذا التكوين. إن نوع وحدة التغذية الشعاعية مجهز فقط بجلبة أساسية واحدة ويوفر مصدر طاقة أحادي الخط، بتكلفة أقل ولكن موثوقية أقل وفقًا لذلك.
تعد مقاومة الدائرة القصيرة معلمة مهمة للمحول، حيث تؤثر بشكل مباشر على مستوى تيار الدائرة القصيرة ومعدل تنظيم الجهد للنظام. تتراوح قيمة المعاوقة النموذجية لمحول الطاقة المثبت على اللوحة من 5.0% إلى 7.5%، وعادةً ما يتم تعيين القيمة المستهدفة للتصميم على 5.75%. المعاوقة البالغة 5.75% تعني أنه عند حدوث ماس كهربائى ثلاثي الطور على الجانب الثانوي، فإن تيار الدائرة القصيرة يبلغ حوالي 1/0.0575 من التيار المقنن، وهو ما يعادل 17.4 مرة تقريبًا من التيار المقنن. بأخذ جانب الجهد المنخفض 400 فولت كمثال، يبلغ التيار المقنن حوالي 3608 أمبير، وتيار الدائرة القصيرة حوالي 62.8 كيلو أمبير، وهو ضمن النطاق الذي يمكن أن تتحمله المفاتيح الكهربائية ذات الجهد المتوسط.
أثناء التحميل الكامل، يكون انخفاض الجهد حوالي 5.75%، وهو أمر مقبول للأحمال الصناعية العامة. وفقًا لمعيار IEC 60076، يتمتع محول الطاقة المثبت على وسادة الزيت المعدني بقدرة 2.5 مللي فولت أمبير بقدرة الدائرة القصيرة على تحمل التأثيرات الحرارية وتأثيرات الاستقرار الديناميكي.
|
اسم المنتج |
محول طاقة مثبت على وسادة الزيوت المعدنية 2.5mva |
|
تكرار |
50 هرتز / 60 هرتز |
|
الجهد الأساسي |
الدرجات المشتركة: 12.47 كيلو فولت، 13.8 كيلو فولت، 24.94 كيلو فولت، 34.5 كيلو فولت |
|
الجهد الثانوي |
208Y/120 فولت، 480Y/277 فولت، 400Y/231 فولت، 600Y/347 فولت |
|
مقاومة الدائرة القصيرة |
5.75% |
|
طريقة التبريد |
ONAN (التكوين القياسي) / ONAF (ترقية اختيارية) |
|
لا يوجد فقدان للحمل |
≥ 2700 واط |
|
فقدان التحميل |
≥ 15500 واط إلى 26500 واط |
س: بالنسبة لمحول الطاقة المثبت على وسادة الزيت المعدني بقدرة 2.5 مللي فولت أمبير، لماذا لا يزال من الضروري الانتباه إلى عدم فقدان الحمل عندما يعمل تحت حمل خفيف أو في ظروف عدم التحميل لفترة طويلة؟
ج: نظرًا لأن فقدان عدم التحميل يتكون بشكل أساسي من جزأين: أولاً، فقدان التباطؤ: فقدان الطاقة المتولد عندما يتم ممغنطة قلب الحديد بشكل متكرر في مجال مغناطيسي متناوب. ثانيًا، فقدان التيار الدوامي: فقدان الحرارة الناتج عن التيار الدائر الناجم في قلب الحديد عن طريق المجال المغناطيسي المتناوب.
حتى لو كان الجانب الثانوي من محول الطاقة مفتوحًا تمامًا أو في حالة تفريغ، فإن جانبه الأساسي لا يزال يستهلك مقدارًا ثابتًا من عدم فقدان الحمل. ويؤدي فقدان عدم التحميل إلى فواتير كهرباء قابلة للقياس ومتراكمة بشكل مستمر. بالنسبة للسيناريوهات التي يزيد وقت تشغيلها عن 3000 ساعة، عند تحديد النموذج، يجب إعطاء الأولوية للسيناريوهات التي لا يكون فيها فقد الحمل أقل (مثل استخدام صفائح فولاذ السيليكون ذات الموصلية المغناطيسية العالية أو نوى السبائك غير المتبلورة). حتى إذا زادت تكلفة الشراء الأولية بنسبة 15 إلى 20%، فيمكن استرداد الفرق من خلال توفير تكلفة الكهرباء في غضون عامين.
