محول التيار المقطعي ذو التسلسل الصفري عبارة عن دورة واحدة، من خلال جهاز أساسي يستخدم في أنظمة الطاقة لمراقبة التيارات ذات التسلسل الصفري. إنه بمثابة عنصر حاسم في أنظمة الترحيل الواقية، والتي تستخدم في المقام الأول للكشف عن الأخطاء الأرضية، وتيارات التسرب، ومراقبة العزل. من خلال استشعار مجموع المتجهات لتيارات الطور الثلاثة والتيار التسلسلي الصفري الناتج، يمكن لمحول التيار ct التسلسل الصفري تشغيل عمليات الحماية والتفاعل مع محددات التأريض الحالية المنخفضة وأجهزة القمع التوافقي الرقمية ووحدات حماية التتابع لتوفير تنبيهات الأخطاء وقطع الطاقة.

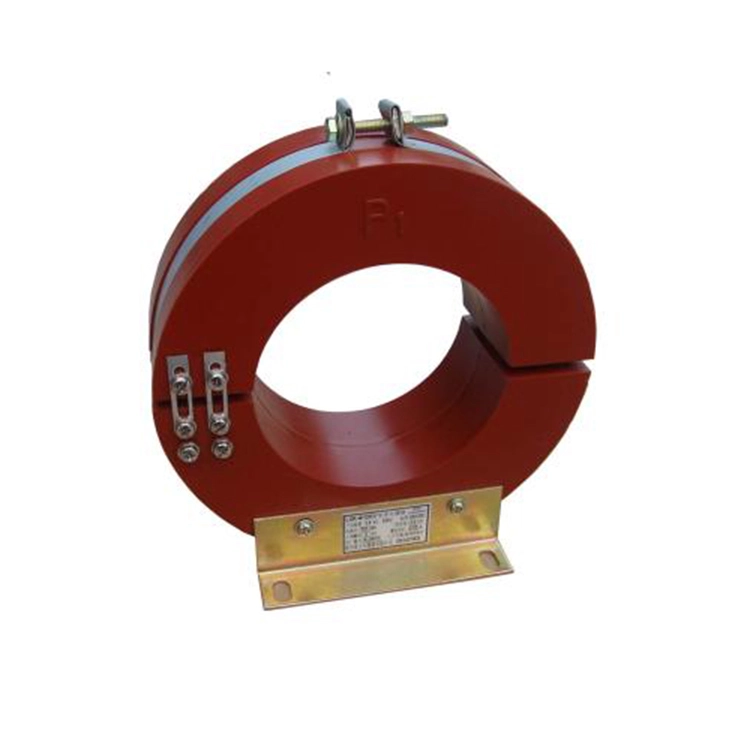

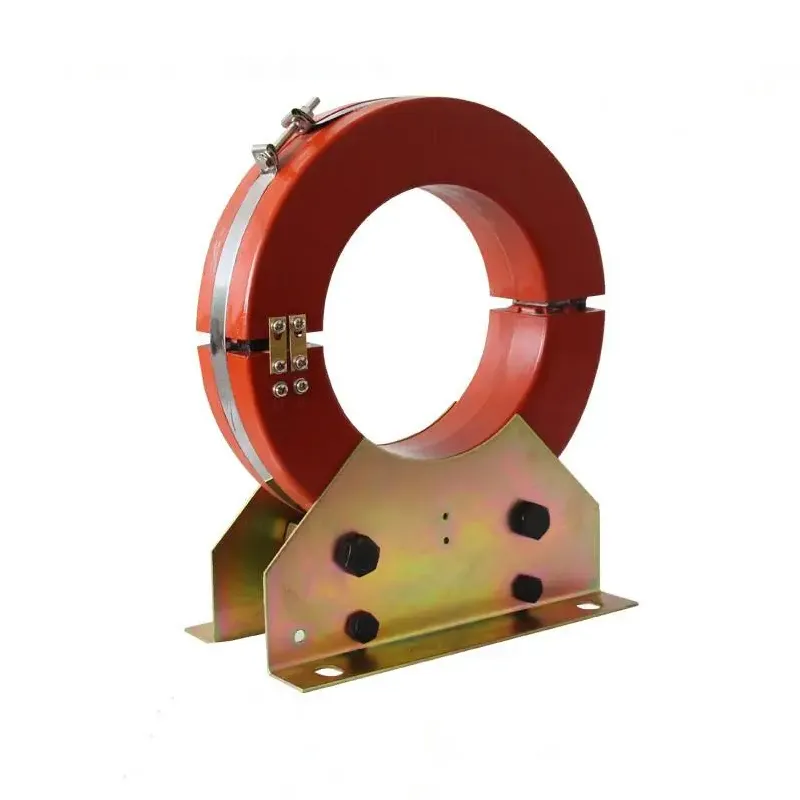

من الناحية الهيكلية، يتكون محول التيار المقطعي ذو التسلسل الصفري من قلب حلقي ولف ثانوي مغلف داخل راتنجات الإيبوكسي أو غلاف مطاط السيليكون، مما يوفر مقاومة للرطوبة وحماية من التلوث الزائد. تتضمن خيارات التثبيت الصلبة، التي تتطلب كابلات تم تمريرها مسبقًا وتصميمات أساسية مقسمة، والتي تسمح بالتعديل التحديثي دون فصل الكابلات.
وهو متوافق مع أنظمة الطاقة 50 هرتز، مما يوفر الحساسية والخطية المطلوبة لمختلف تكوينات النقاط المحايدة، بما في ذلك الأنظمة المؤرضة وغير المؤرضة. يتم تطبيق محولات التيار المقطعية ذات التسلسل الصفري على نطاق واسع في الشبكات الذكية، والنقل بالسكك الحديدية، وبناء الأنظمة الكهربائية، ومراقبة المعدات الصناعية، لتوفير اكتشاف موثوق للأخطاء وحماية النظام.
| يكتب | نوع التتابع | طريقة الاتصال | قيمة المقياس | التيار الأساسي | يكتب | نوع التتابع | طريقة الاتصال | قيمة المقياس | التيار الأساسي |

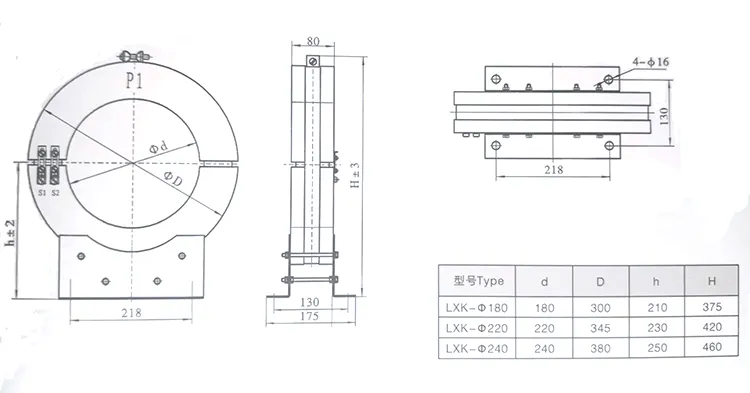

| LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150 | DD11/60 | مسلسل | 15*1 | 2.4-4.5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | DD11/60 | مسلسل | 15*1 | 2.4-4.5 |
| 30*1 | 30*1 | ||||||||
| موازي | 15*2 | 3-5 | موازي | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| DD1/60 | مسلسل | 15*1 | 3-5 | DD1/60 | مسلسل | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| موازي | 15*2 | 3-6 | موازي | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |
س: ما هو محول التيار ct من نوع الدونات بدون تسلسل؟
إن محول التيار CT ذو التسلسل الصفري من نوع الدونات هو جهاز أساسي مصمم لاكتشاف تيارات التسلسل الصفري في أنظمة ثلاثية الطور. يسمح قلبها الحلقي للموصل الأساسي بالمرور عبر المركز، مما يوفر مراقبة غير تدخلية للعيوب الأرضية، وتيارات التسرب، وظروف العزل.
س: كيف يمكن لإشارة إخراج المحول الحالي من نوع الدونات الصفرية؟
ج: يقوم محول التيار ct ذو التسلسل الصفري من نوع الدونات بتحويل تيار التسلسل الصفري إلى جهد متناسب أو تيار ثانوي باستخدام تقنية لف عالية الدقة وملف Rogowski. يتوافق هذا الإخراج مع المرحلات والعدادات وأنظمة المراقبة للكشف السريع والدقيق عن الأخطاء.
س: ما هي التطبيقات النموذجية لمحول تيار ct بدون تسلسل من النوع الصفري؟
ج: يتم استخدام محول التيار ct من نوع الدونات بشكل شائع في:
1. حماية خطأ الأرض والكشف عن التسرب الحالي.
2. مراقبة النقطة المحايدة في أنظمة توزيع الطاقة.
3. التكامل مع مرحلات الحماية الرقمية وأجهزة القمع التوافقي وأنظمة مراقبة الشبكة الذكية.
4. المعدات الصناعية وبناء الشبكات الكهربائية وأنظمة النقل بالسكك الحديدية.
