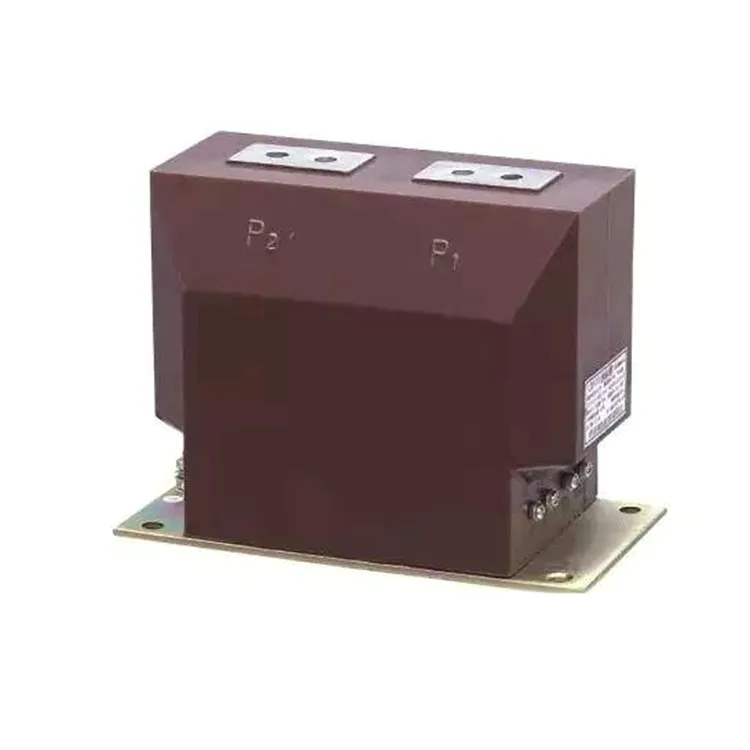

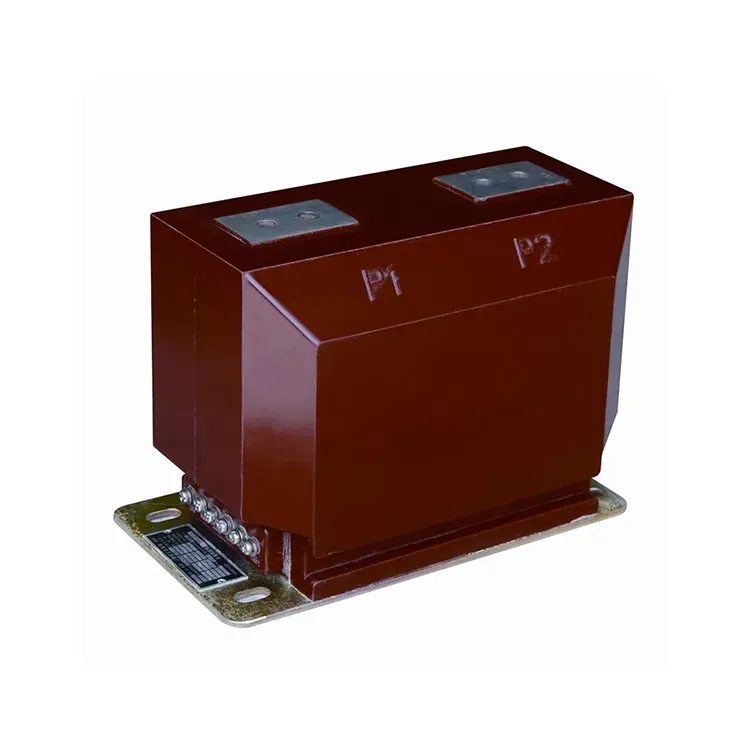

محول التيار الكهربائي المقطعي المصبوب بالراتنج عبارة عن وحدة داخلية من راتنجات الإيبوكسي ومصبوب بالفراغ ووحدة من النوع البريدي مصممة لأنظمة طاقة مستوى الجهد 10 كيلو فولت بتردد مقدر يبلغ 50 هرتز. يتم استخدامه في المقام الأول لقياس التيار وقياس الطاقة والترحيل الوقائي.
يعتمد محول التيار الكهربائي المقطعي المصبوب بالراتنج عملية صب راتنجات الإيبوكسي المغلقة بالكامل، حيث يتكون القلب من مادة مغناطيسية عالية الجودة، ويتم دمج كل من الملفات الأولية والثانوية مع القلب في الراتنج. يوفر هذا البناء أداءً ممتازًا في العزل ومقاومة الرطوبة ومقاومة التلوث. لا يتطلب سطح محول التيار الكهربائي المقطعي المصبوب بالراتنج أي طلاء إضافي، ويمكن تركيب المحول الحالي في أوضاع متعددة.
يغطي النطاق كلا من فئات القياس، مثل 0.2S و0.5S، وفئات الحماية، مثل 10P10 و10P20. يتوفر تصميم متعدد النسب على محول التيار الكهربائي المقطعي المصبوب بالراتنج، مما يجعله مناسبًا تمامًا للاستخدام في اللوحات الكهربائية المكسوة بالمعدن.
| يكتب | التصنيف الحالي الأولي (أ) | فئة الدقة | فئة الدقة والإخراج المقدر cosΦ=0.8 | التيار الحراري Shory-Time (kA/S) | التصنيف الحالي الديناميكي (كا) | ||||
| 0.2 (ق) | 0.5 (ق) | 10P10 | 10P15 | 10P20 | |||||
| LZZBJ9-10 | 5-150 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 10 | 100I1n | 250I1n |
| 200-300 | 31.5 | 80 | |||||||
| 400-500 | 45 | 112 | |||||||
| 600-1000 | 63 | 130 | |||||||
| 1200-1500 | 80 | 160 | |||||||
| 2000-2500 | 100 | 180 | |||||||
س: ما هي المعلمات التقنية التي يجب التحقق منها عند اختيار محول التيار الكهربائي المقطعي المصبوب بالراتنج؟
ج: يجب التحقق من المعلمات الرئيسية التالية عند الاختيار:
1. فئة الدقة: للقياس/القياس (مثل 0.2 ثانية أو 0.5) وأغراض الحماية (مثل 10P10، 5P10، وما إلى ذلك).
2. تصنيف التيار الأساسي والتيار الثانوي (نسبة التحويل).
3. التيار الحراري قصير الوقت (Ith) والقدرة على تحمل التيار القصير (لظروف الخطأ).
4. مستويات العزل (تحمل الجهد، تصنيف الجهد النبضي، وما إلى ذلك).
5.التفاوتات البيئية: نطاق درجة الحرارة والارتفاع والرطوبة ومستوى التلوث.
6.Burden: تحميل VA الثانوي يجب أن يقود دون المساس بالدقة.
س: في أي بيئات أو تطبيقات تكون محولات التيار المقطعي الكهربائية المصبوبة بالراتنج مناسبة بشكل خاص؟
ج: البيئة أو التطبيق التالي مناسب لمحول التيار الكهربائي المقطعي المصبوب بالراتنج:
1. المفاتيح الكهربائية الداخلية، حيث تكون المساحة محدودة والعزل أمر بالغ الأهمية.
2. في البيئات القاسية أو الملوثة (الغبار والرطوبة والمواد الكيميائية) حيث يمكن أن تتحلل الأجزاء المفتوحة أو الزيت.
3. في دوائر القياس والحماية التي تتطلب قياسًا ثابتًا ودقيقًا على مدى فترات طويلة.
4. التطبيقات التي تكون فيها الصيانة المنخفضة والموثوقية العالية أمرًا مهمًا.
