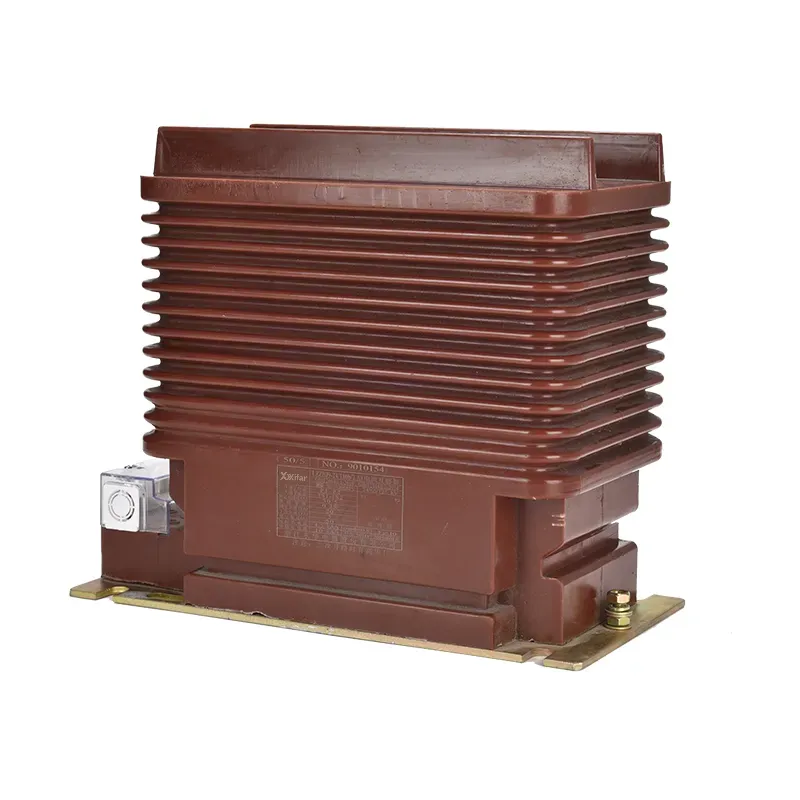

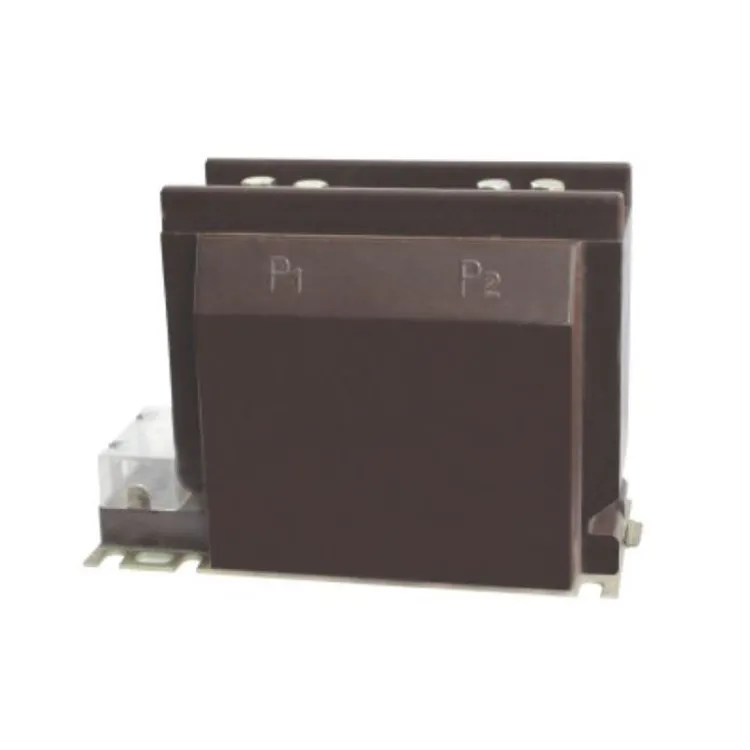

تم تصميم المحول الحالي ذو التصنيفات الأولية 200 أمبير و300 أمبير و500 أمبير و800 أمبير ومخرج ثانوي قياسي 5 أمبير لتطبيقات قياس التيار والحماية الموثوقة في أنظمة طاقة مستوى الجهد من 10 إلى 35 كيلو فولت.
يستخدم كل محول تيار ct 200 300 500 800 5a موصلًا نحاسيًا ملفوفًا دقيقًا ونواة مغناطيسية صلبة عالية الجودة للحفاظ على أداء ممتاز بنسبة دقيقة عبر نطاق التشغيل بأكمله. تم تصميم المحول الحالي ct 200 300 500 800 5a لتوفير مخرجات ثانوية مستقرة في ظل ظروف تحميل مختلفة، لجعلها مناسبة لكل من دوائر القياس والحماية.

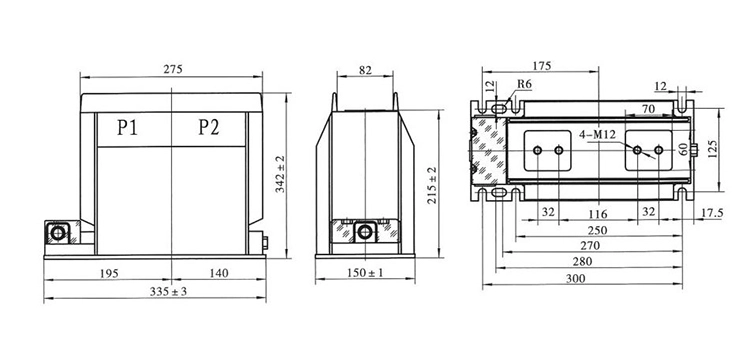

تم تصنيع الهيكل من مادة عازلة متينة ومثبطة للهب توفر مقاومة ممتازة للرطوبة والضغط البيئي. يتيح التصميم المدمج سهولة التركيب في لوحات المفاتيح الكهربائية وخزائن التحكم ولوحات توزيع الطاقة.
| يكتب | التصنيف الحالي الأولي (أ) | فئة الدقة | فئة الدقة والإخراج المقدر cosΦ=0.8 | التيار الحراري Shory-Time (kA/S) | التصنيف الحالي الديناميكي (كا) | |||
| 0.2 (ق) | 0.5 (ق) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 إلى 600 | 45 | 112.5 | ||||||
| من 750 الى 1250 | 80 | 160 | ||||||
س: ماذا تعني نسبة CT مثل 200/5A في محول التيار ct 2003005008005a؟
ج: في محول التيار ct 200 300 500 800 5a، نسبة CT 200/5A تعني أنه عندما يتدفق 200 أمبير عبر الموصل الأولي، فإن الملف الثانوي يوفر 5 أمبير. وينطبق نفس المبدأ على النسب الأخرى: 300/5A، 500/5A، 800/5A، إلخ. وتضمن النسبة إمكانية تقليل التيارات الأولية الكبيرة إلى قيمة ثانوية موحدة للقياس والحماية الآمنة.
س: كيف أختار نسبة الأشعة المقطعية المناسبة؟
ج: يجب تحديد نسبة CT وفقًا لتيار الحمل الأقصى للنظام. على سبيل المثال، إذا كانت وحدة التغذية الخاصة بك تحمل عادةً 180 أمبير مع قمم عرضية تصل إلى 220 أمبير، فإن 200/5 أمبير CT سيكون مناسبًا. إذا كان من المتوقع أن يصل التيار إلى 450 إلى 500 أمبير، فسيكون 500/5 أمبير أكثر ملاءمة. الهدف هو تجنب كل من الحجم الزائد، مما يقلل من الدقة عند الحمل المنخفض، والتحجيم الأقل، مما يؤدي إلى خطر التشبع.
س: ما هي فئات الدقة المتوفرة للمحول الحالي ct 200 300 500 800 5a؟
ج: لأغراض القياس، تشمل الفئات الشائعة 0.2 و0.2S و0.5 و0.5S. للحماية، الفئات النموذجية هي 5P10، 10P10، أو 10P20. تعتمد الفئة المطلوبة على ما إذا كان سيتم استخدام CT لقياس الإيرادات أو المراقبة العامة أو مرحلات الحماية.
