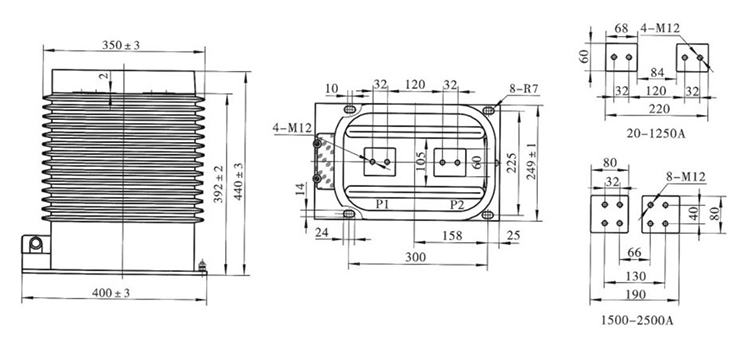

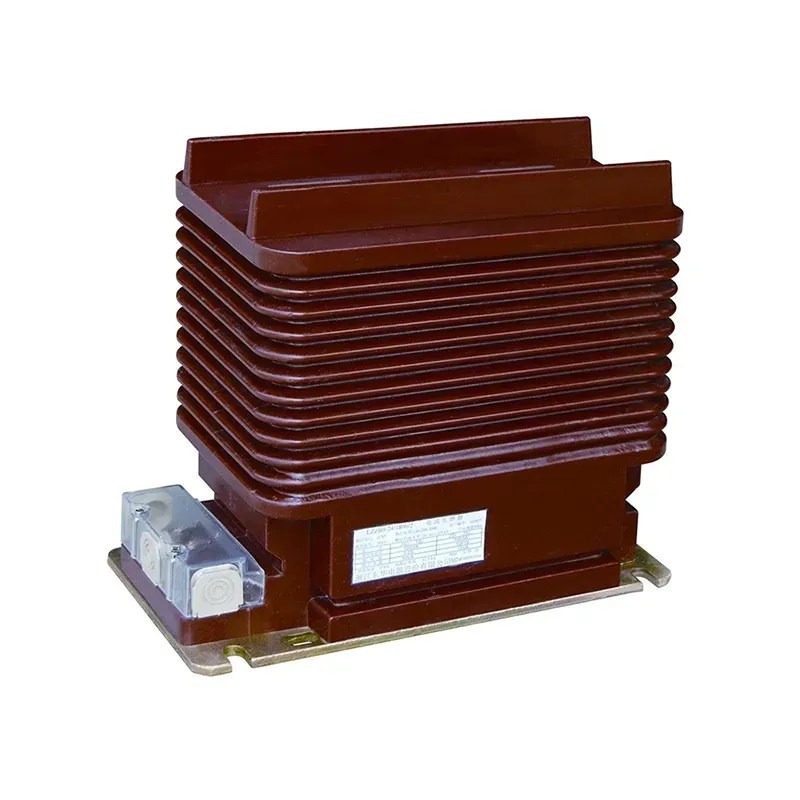

تم تصميم محول التيار من نوع الجرح لقياس وحماية التيار بشكل موثوق في أنظمة الطاقة ذات الجهد المتوسط مثل 10kv و20kv و35kv. متوفر بنسب تيار 100/5A، 150/5A، و400/5A، ومع فئات دقة الحماية 5P10 و5P20، يوفر نوع الجرح هذا 5p10 5p20 ct 100 150 400 5a خرج تيار ثانوي دقيق مناسب لكل من تطبيقات القياس والقياس وتطبيقات التتابع الواقية.
تم تصنيع محول التيار من نوع الجرح باستخدام نوى مغناطيسية صلبة وملفات ثانوية، مما يضمن أداءً مستقرًا في ظل ظروف الدائرة القصيرة ويوفر تحويل تيار دقيق حتى أثناء الأحداث العابرة. يضمن نظام العزل القوي الخاص به، والذي يشتمل غالبًا على الإيبوكسي أو الراتنج عالي الجودة، السلامة وعمر الخدمة الطويل ومقاومة الرطوبة والضغط البيئي.
يسمح تصميم نوع الجرح بالتركيب المرن في المفاتيح الكهربائية، ولوحات التحكم، ولوحات التوزيع، لتوفير دعم يمكن الاعتماد عليه لأنظمة حماية المرحل. يعد محول التيار من نوع الجرح مثاليًا للمنشآت الصناعية والمرافق التجارية وشبكات توزيع المرافق حيث يعد القياس الحالي الدقيق والموثوق ضروريًا لكل من المراقبة التشغيلية والتحكم الوقائي.
| يكتب | التصنيف الحالي الأولي (أ) | فئة الدقة | فئة الدقة والإخراج المقدر cosΦ=0.8 | التيار الحراري Shory-Time (kA/S) | التصنيف الحالي الديناميكي (كا) | ||
| 0.2 (ق) | 0.5 (ق) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0.2/0.2 0.2/0.5 0.2/5P20 0.5/5P20 0.2/0.5/5P 0.2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31.5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31.5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| يكتب | التصنيف الحالي الأولي (أ) | فئة الدقة | السعة (VA) | التيار الحراري Shory-Time (kA/S) | التصنيف الحالي الديناميكي (كا) |
| LZZBJ9-35 | 10 | 0.2/10P10 0.5/10P10 0.2/5P20 0.5/5P20 0.2/0.5/10P10 0.2/0.5/5P20 0.2/10P10/5P20 0.5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1.5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7.5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31.5/1 | 80 | |||
| 400 | 31.5/2 | 80 | |||
| 500 | 31.5/2 | 80 | |||
| 600 | 31.5/2 | 80 | |||
| 800 | 31.5/3 | 80 | |||
| 1000 | 31.5/3 | 80 | |||
| 1200 | 31.5/3 | 80 | |||
| 1500 | 31.5/3 | 80 | |||
| 2000 | 31.5/3 | 80 |
س: ماذا يعني "نوع الجرح 5P10" أو "5P20" في نوع الجرح 5p10 5p20 ct 100 150 400 5a؟
ج: يشير مصطلح "نوع الجرح" إلى CTs حيث يكون الموصل الأساسي عبارة عن ملف جرح بدلاً من قضيب توصيل أو قضيب يمر عبر القلب. تشير الفئة 5P10 أو 5P20 إلى دقة الحماية: 5P تعني خطأ يصل إلى 5% عند التيار الثانوي المقدر، والرقم 10 أو 20 هو الحد الأقصى المسموح به لمضاعف التيار الأساسي المقنن دون تجاوز الخطأ المحدد.
س: كيف أختار تصنيف CT الصحيح لنظامي؟
ج: حدد CT بناءً على الحد الأقصى لتيار الحمل ومتطلبات الحماية لنظامك. على سبيل المثال، 100/5A CT مناسب للدوائر ذات التيارات النموذجية حوالي 100 A، بينما تم تصميم 400/5A لمغذيات التيار العالي. اختر فئة الحماية (5P10 أو 5P20) وفقًا لحساسية اكتشاف أخطاء المرحل وتيار الدائرة القصيرة المتوقع.
س: ما هي الظروف البيئية التي يمكن أن تصيب المقبض من النوع 5p10 5p20 ct 100 150 400 5a؟
ج: يتم تصنيف محولات التيار من النوع الملفوف هذه عادةً لدرجات الحرارة المحيطة من -10 درجة مئوية إلى +40 درجة مئوية، مع أقصى ارتفاع يصل إلى 1000 متر. تم تصميم مواد الإسكان وأنظمة العزل للتشغيل المقاوم للرطوبة والغبار والتلوث، لضمان أداء حماية موثوق به في البيئات الصناعية والمرافق.
