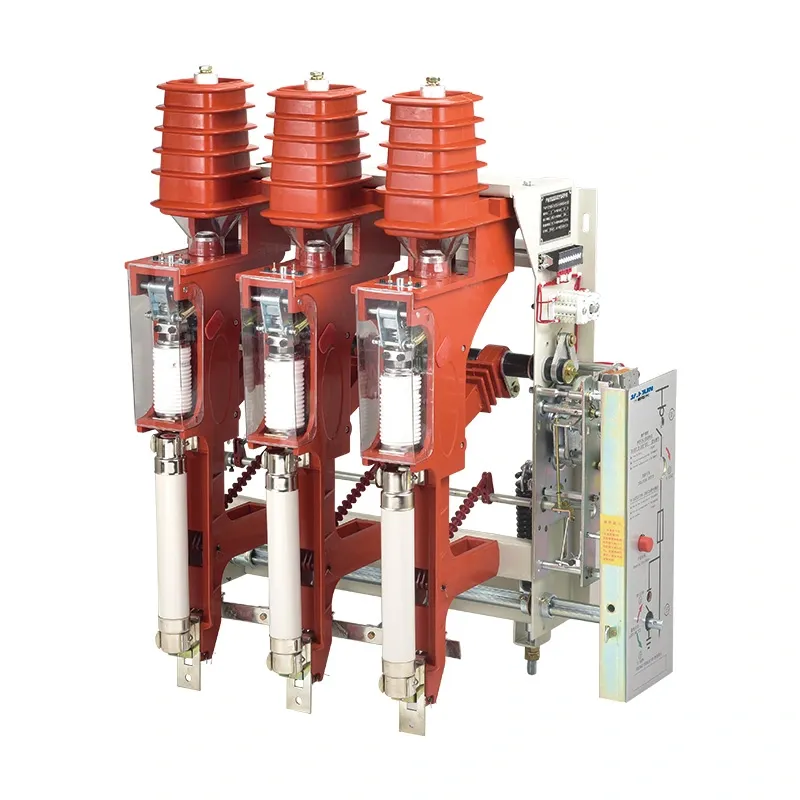

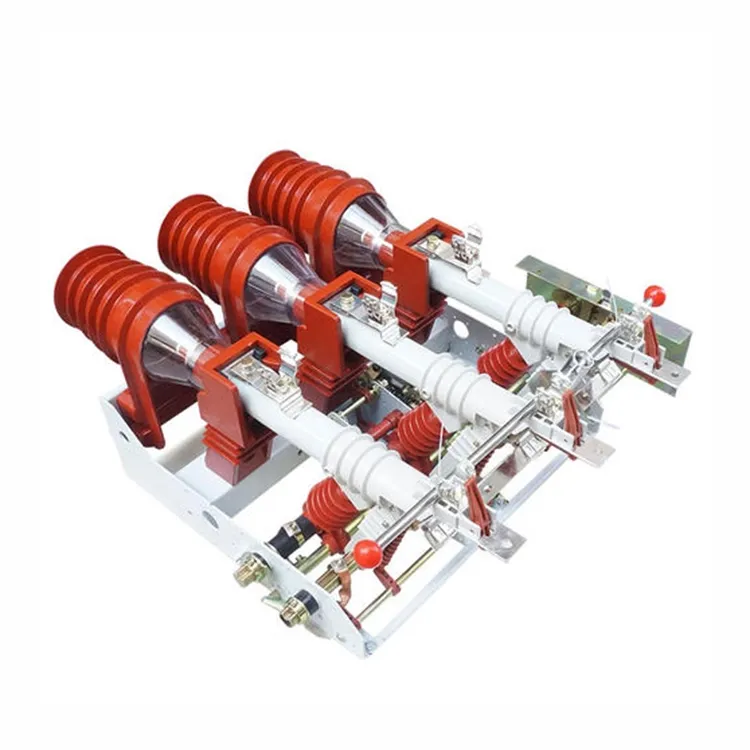

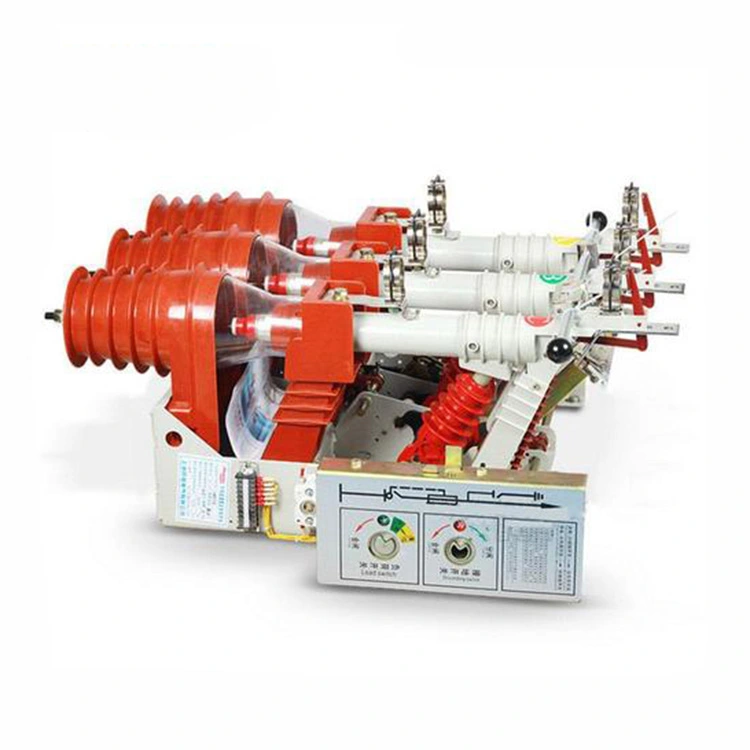

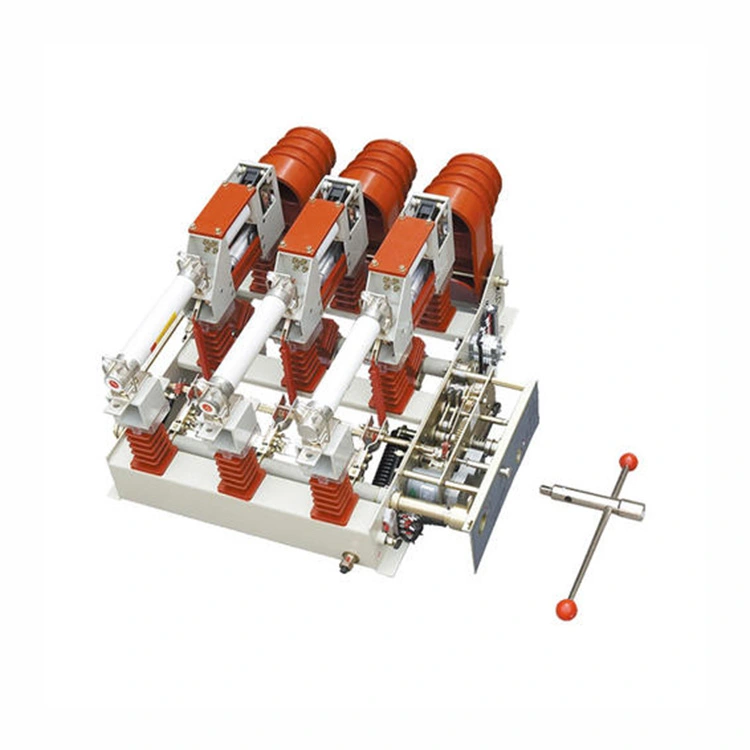

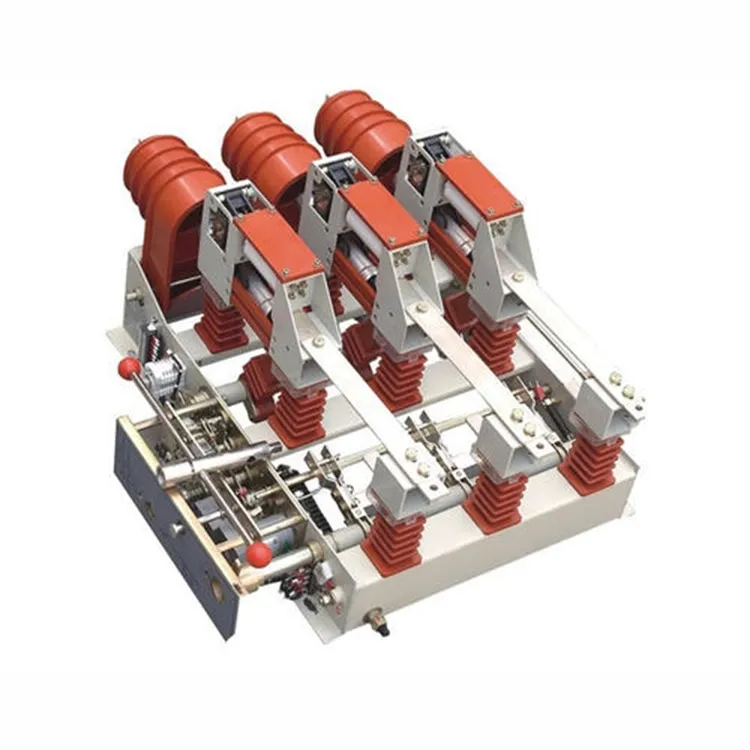

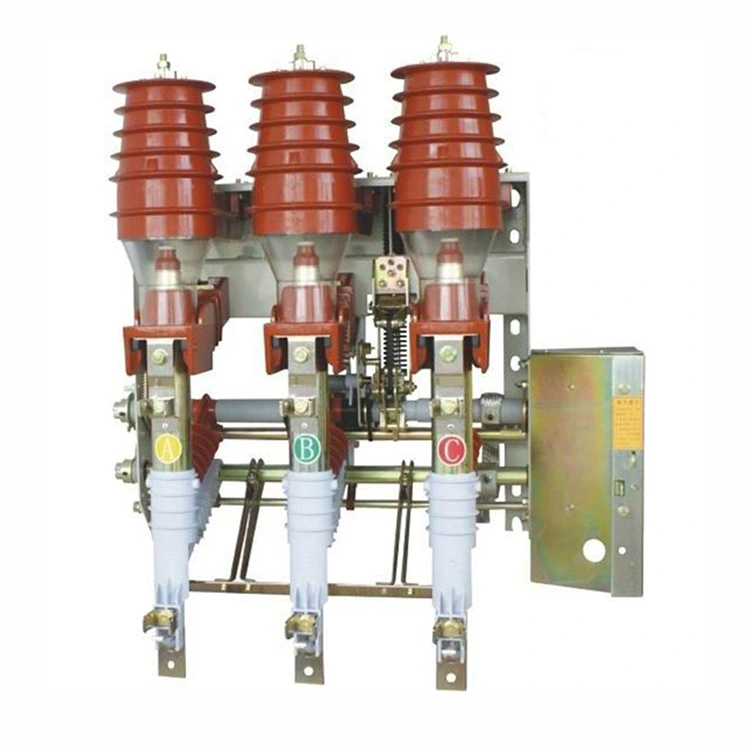

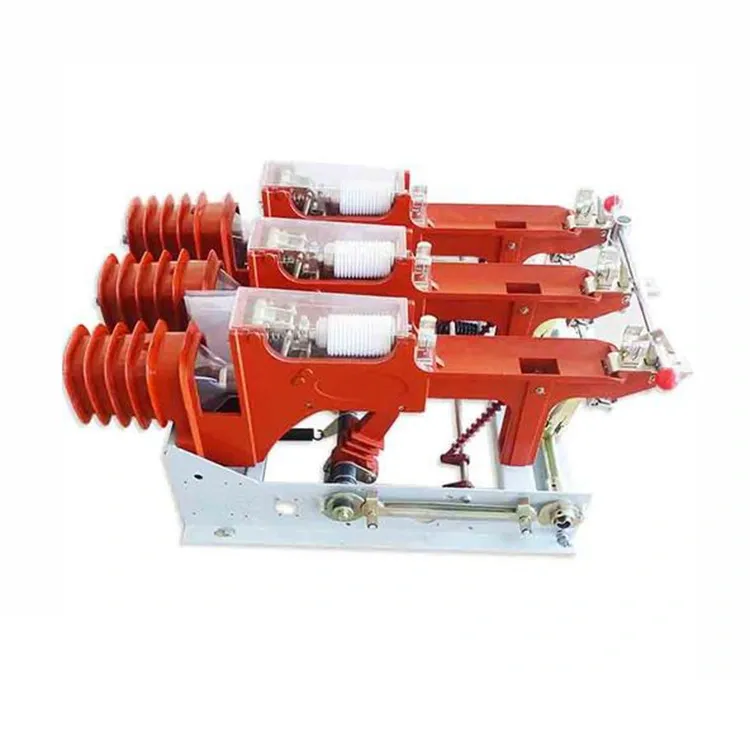

إن مفتاح فصل الحمل المثبت على عمود مغلق هو نوع من أجهزة التبديل الأوتوماتيكية AC ذات الجهد المتوسط. عنصر التحويل الرئيسي الخاص به هو مفتاح فصل الحمل العازل للغاز sf6، والذي يتم تثبيته عادةً عند نقطة ترسيم الحدود على جانب المستخدم لنظام الطاقة. يتم استخدامه لعزل الأخطاء من جانب المستخدم وحماية الشبكة الأولية.
تم تصميم مفتاح فصل الحمل المثبت على عمود مغلق كجهاز كهربائي مثبت على عمود خارجي. وهي مكونة من جسم مفتاح التحميل ووحدة التحكم، المترابطة عبر كابلات التحكم المختومة مع موصلات الطيران. يجمع نظام الإطفاء القوسي الخاص به بين قاطع فراغي وعزل SF6، وفي الوقت نفسه، يعمل القاطع في سلسلة مع مفتاح عزل مرتبط ميكانيكيًا لتحقيق تكوين فاصل مزدوج.
تشمل الوظائف الأساسية للجهاز الإزالة التلقائية لأعطال الأرض أحادية الطور من جانب المستخدم والعزل التلقائي لأعطال الدائرة القصيرة الطورية. عند اكتشاف الخطأ، فإنه ينتقل مباشرة أو يقفل إجراء الفتح لمنع انتشار الخطأ إلى الشبكة الأولية. ينطبق مفتاح فصل الحمل المثبت على عمود مغلق على شبكات التوزيع بقدرة 12 كيلو فولت و50 هرتز عند نقاط دخول المستخدم، لكل من التركيبات الداخلية والخارجية. من الناحية الهيكلية، فهو يختلف عن قاطع دائرة حدود المستخدم.
|
الأعلى. جهد العمل |
كيلو فولت |
11.5 |
|
التردد المقدر |
هرتز |
50 أو 60 |
|
التصنيف الحالي |
A |
400 |
|
ذروة تحمل التيار |
كا |
16 |
|
4s تحمل القيمة الفعالة الحالية |
A |
6.3 |
|
تصنيف كسر الحالي |
كا |
6.3 |
|
تصنيف ماس كهربائى صنع التيار |
كا |
16 |
|
الحياة الميكانيكية |
مرات |
3000 |
س: ما هي المزايا الرئيسية للتصميم المغلق؟
ج: توفر العلبة عزلًا وحماية موثوقين ضد الغبار والرطوبة والبيئات المسببة للتآكل. فهو يقلل من متطلبات الصيانة، ويطيل عمر الخدمة، ويحسن السلامة التشغيلية مقارنة بالمفاتيح المفتوحة.
س: ما نوع طرق العزل وإطفاء القوس المستخدمة في مفتاح فصل الحمل المثبت على عمود مغلق؟
ج: يستخدم مفتاح فصل الحمل المثبت على عمود مغلق غاز SF₆ أو بيئة فراغية كوسيلة عازلة وطرق إطفاء القوس. بالطبع، يتم مقاطعة القوس عادةً إما عن طريق قاطع فراغي أو عن طريق غرف SF₆ من النوع المنتفخ، لضمان الانقطاع السريع والحد الأدنى من تآكل التلامس.
