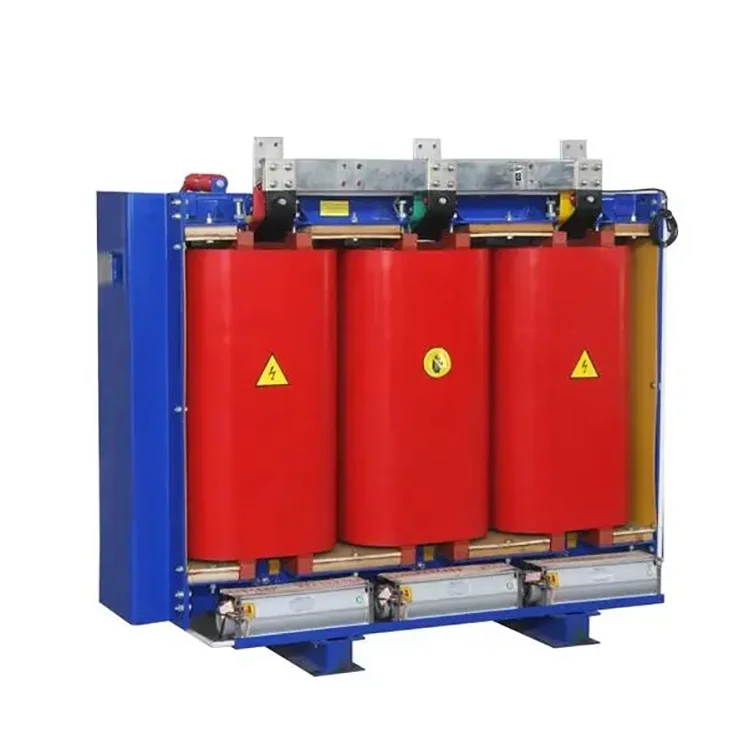

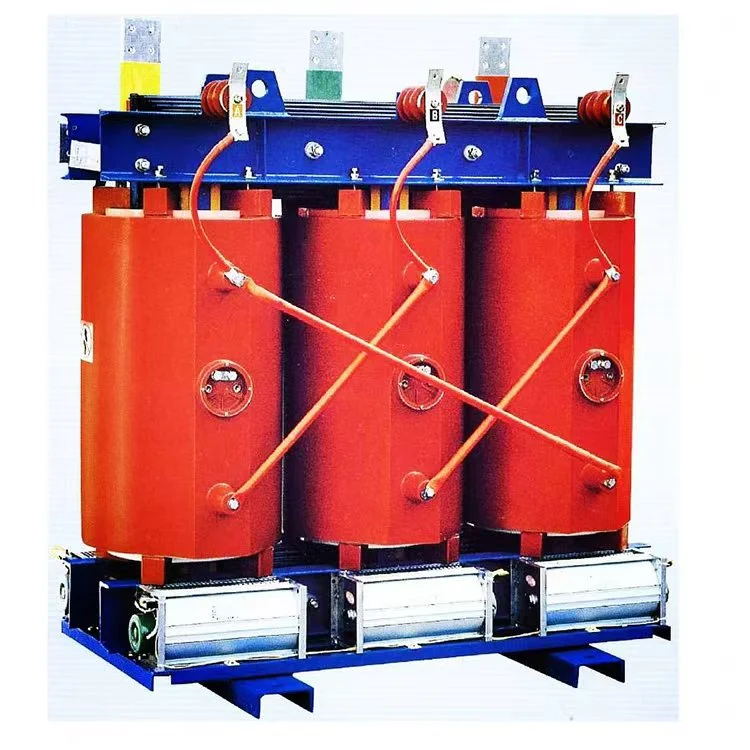

لا تستخدم المحولات من النوع الجاف المصنوعة من الراتنج المصبوب بقدرة 11 كيلو فولت و415 فولت و1600 كيلو فولت أمبير وسائل تبريد سائلة مثل الزيوت المعدنية. بدلاً من ذلك، فإن اللفات والقلب للمحولات من النوع الجاف إما تتعرض مباشرة للهواء أو مغلفة في مواد عازلة صلبة مثل الراتنج.
يوفر هذا التصميم مزايا مثل مقاومة الحريق، والسلامة من الانفجارات، والصداقة للبيئة، مما يجعله مناسبًا بشكل خاص للمواقع ذات متطلبات السلامة العالية، مثل المباني الشاهقة ومترو الأنفاق والمستشفيات ومراكز البيانات.
1. الأمان العالي: مع عدم استخدام زيت قابل للاشتعال، تعمل المحولات من النوع الجاف من الراتنج المصبوب بقدرة 11 كيلو فولت و415 فولت و1600 كيلو فولت أمبير بشكل جيد في البيئات المعرضة للحريق ولا تطلق أي غازات سامة.
2. صديقة للبيئة: لا يحتاج المحول من النوع الجاف من الراتنج المصبوب بقدرة 11 كيلو فولت و415 فولت و1600 كيلو فولت أمبير إلى التخلص من الزيت المستخدم، مما يقلل من التأثير البيئي.
3. صيانة منخفضة: لا يحتاج المحول من النوع الجاف إلى فحوصات منتظمة لمستوى الزيت أو تغيير الزيت، مما يؤدي إلى انخفاض تكاليف الصيانة.
4. القدرة على التكيف: إنها مثالية للاستخدام الداخلي والمحطات الفرعية. عادةً ما يتم تصنيف مستوى الحماية IP20 للتطبيقات الداخلية العامة.
5. التبريد المرن: تشمل الطرق الشائعة تبريد الهواء الطبيعي (AN) وتبريد الهواء القسري (AF)، والذي يمكن التبديل تلقائيًا بناءً على الحمل.
تشمل المواصفات النموذجية الجهد الأساسي، والجهد الثانوي، وعدم فقدان الحمل، وفقدان الحمل، والتردد، ونوع اللف، وعدد المراحل. على سبيل المثال، يعد المحول من النوع الجاف من الراتنج المصبوب بقدرة 11 كيلو فولت و415 فولت و1600 كيلو فولت أمبير نموذجًا شائعًا في أنظمة التوزيع. لا تؤثر خسائر التحميل والتحميل بشكل مباشر على كفاءة التشغيل والميزانيات. يمكن إظهار اعتبارات الاختيار على النحو التالي:
1. خصائص التحميل: اختر السعة المناسبة وطريقة التبريد بناءً على متطلبات الحمل الفعلية.
2. بيئة التثبيت: تأكد من التهوية الجيدة وتجنب ارتفاع درجة الحرارة أو الرطوبة التي قد تؤثر على الأداء.
3. معايير كفاءة الطاقة: راقب عدم وجود حمل أو خسائر في التحميل، وخيارات للنماذج التي تلبي معايير الكفاءة لخفض تكاليف التشغيل.
4. ميزات الحماية: تساعد الأجهزة مثل منظمات الحرارة وأجهزة التحكم في درجة الحرارة على منع الضرر الناتج عن ارتفاع درجة الحرارة.
|
اسم |

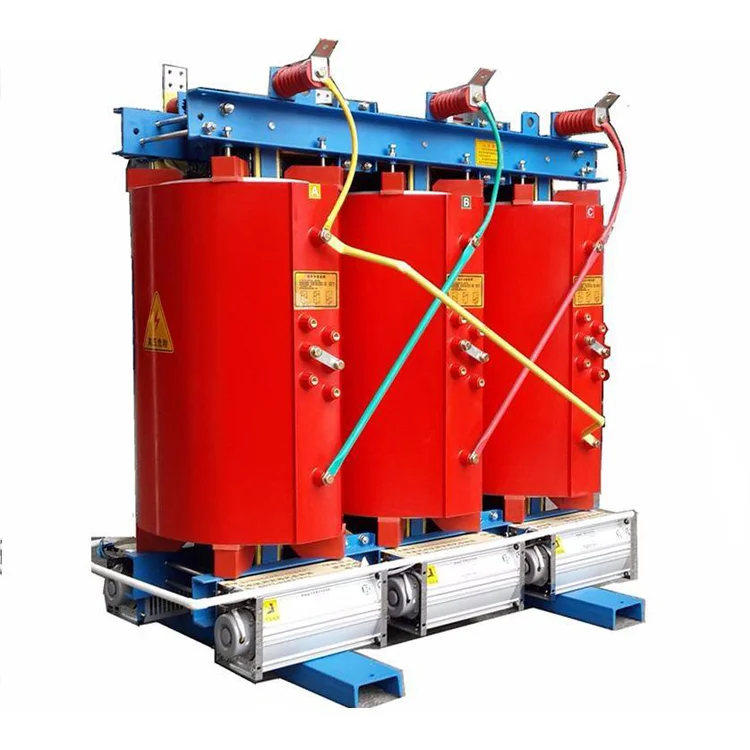

11kv 415v 1600 kva محول النوع الجاف من الراتنج المصبوب |
|
القدرة المقدرة |
1600 كيلو فولت أمبير |
|
التردد المقدر |
50 هرتز أو 60 هرتز |
|
نسبة الجهد |
11/0.415 كيلو فولت |
|
نطاق التنصت |
±2 × 2.5% |
|
مجموعة المتجهات |
Dyn11 أو Yyn0 |
|
خسارة عدم التحميل (P0) |
1760 إلى 2205 واط |
|
فقدان الحمل (Pk) عند 120 درجة مئوية |
9690 إلى 11144 غربًا |
|
مقاومة الجهد (المملكة المتحدة) |
4% أو 6% |
|
فئة العزل |
الفئة F أو H |
الضميمة الحماية IP21
