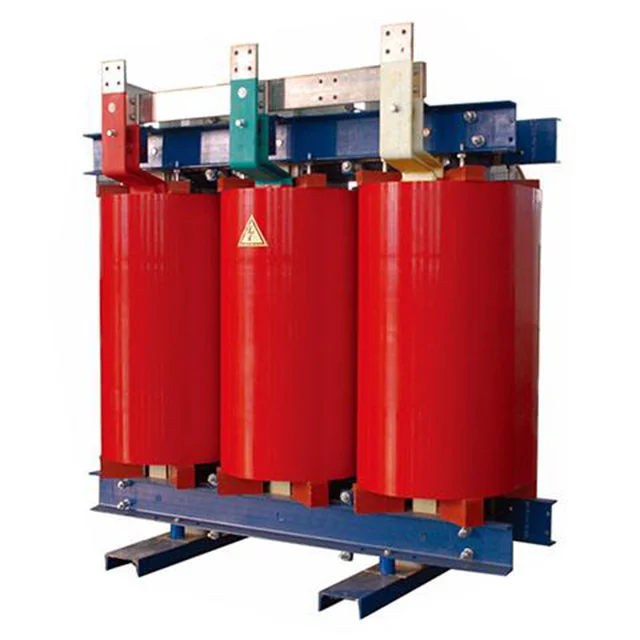

يعتمد مبدأ عمل محول الطاقة من النوع الجاف SCB9 1600 كيلو فولت أمبير 10 كيلو فولت على قانون الحث الكهرومغناطيسي. عندما يتدفق تيار متردد عبر الملف الأولي للمحول، فإنه يولد مجالًا مغناطيسيًا متغيرًا في قلب الحديد. وفقاً لقانون فاراداي للحث الكهرومغناطيسي، فإن هذا المجال المغناطيسي المتغير يحفز قوة دافعة كهربائية (EMF) في الملف الثانوي، مما يؤدي إلى تحويل الجهد. خاصة:
يولد تيار الملف الأولي مجالًا مغناطيسيًا: عندما يتدفق التيار عبر الملف الأولي، فإنه ينتج مجالًا مغناطيسيًا متناوبًا، مما يخلق تدفقًا مغناطيسيًا داخل القلب الحديدي.
يحفز التدفق المغناطيسي الجهد في الملف الثانوي: يتم نقل هذا التدفق المغناطيسي إلى الملف الثانوي من خلال القلب الحديدي، مما يولد قوة دافعة كهربائية في الملف الثانوي، والتي بدورها تنتج جهد الخرج.
تحويل الجهد: من خلال ضبط نسبة اللفات بين الملفات الأولية والثانوية، يمكن تحقيق تحويلات جهد مختلفة. في محولات الطاقة من النوع الجاف SCB9 1600 كيلو فولت أمبير 10 كيلو فولت، تكون نسبة الدورات ثابتة، وسيحدد المصمم نسبة الدورات المناسبة بناءً على السعة والجهد الأساسي.

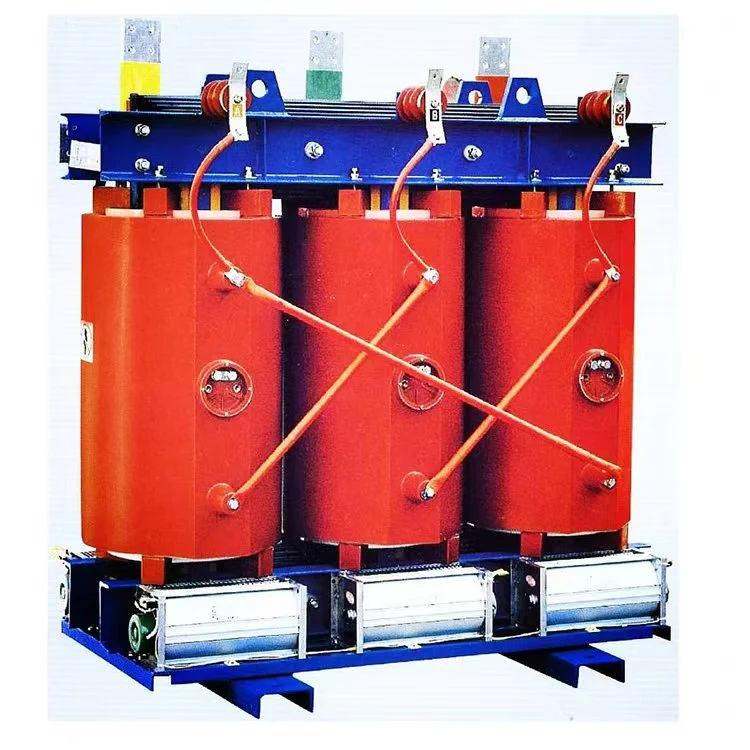

مبدأ تبديد الحرارة: نظرًا لأن محولات الطاقة من النوع الجاف SCB9 1600 كيلو فولت أمبير 10 كيلو فولت لا تستخدم الزيت كوسيلة تبريد، فإنها تعتمد على دوران الهواء لتبديد الحرارة من اللفات والقلب الحديدي. لهذا السبب، تم تصميم محولات الطاقة من النوع الجاف SCB9 1600 كيلو فولت أمبير 10 كيلو فولت بشكل عام مع فتحات تهوية وزعانف تبريد، مما يسمح بتبديد الحرارة من خلال الحمل الحراري للهواء الطبيعي.
|
اسم |
محول طاقة من النوع الجاف SCB9 1600 كيلو فولت أمبير 10 كيلو فولت |
|
القدرة المقدرة |
1600 كيلو فولت أمبير |
|
الجهد الأساسي |
10 كيلو فولت |
|
الجهد الثانوي |
0.4/0.415 كيلو فولت |
|
مادة عازلة |
الراتنج المصبوب |
|
مجموعة المتجهات |
دين11 ين0 |
|
خسارة عدم التحميل (P0) |
1200±15% |
|
فقدان الحمل (Pk) عند 120 درجة مئوية |
6200±15% |
|
مقاومة الجهد (المملكة المتحدة) |
4% |
|
فئة العزل |
الفئة F أو H |
|
طريقة التبريد |
أوناف أوناف |
|
التفريغ الجزئي |
أقل من 10 قطعة |
|

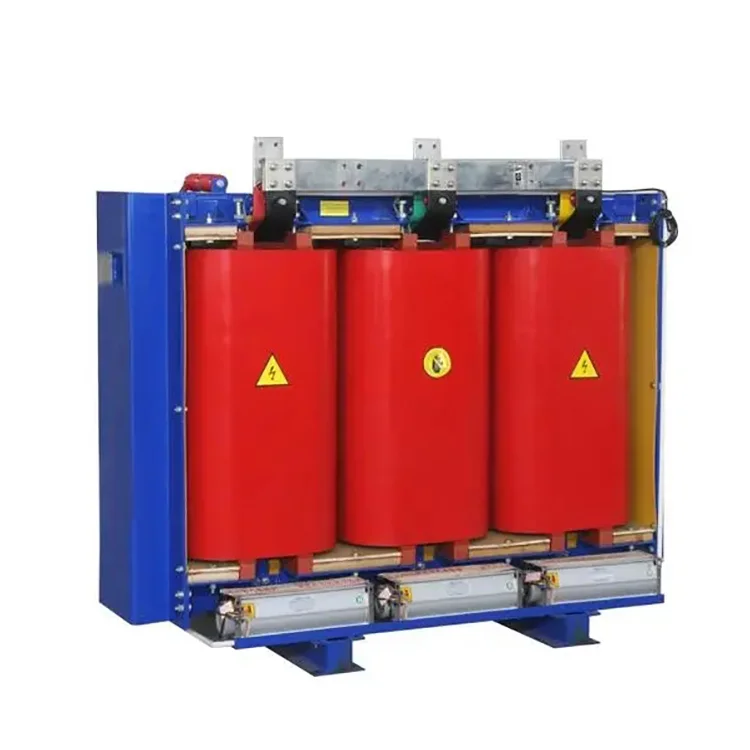

الضميمة |
مع (IP20، الفولاذ المدلفن على البارد أو الفولاذ المقاوم للصدأ)/بدون |
خلال 20 عامًا من الخبرة في تصنيع المحولات في شركة Wenzhou Xifa Electrical Equipment Co., Ltd.، لم نواجه أي حالة ما بعد البيع ناجمة عن مشكلات الجودة. وطالما أن المحول يعمل في ظل ظروف الحمل العادية، فإن عمر الخدمة الخاص به يتراوح من 25 إلى 30 عامًا
في ظل حالة عدم التحميل الزائد على المدى الطويل، يتمتع محول الطاقة من النوع الجاف SCB9 1600 كيلو فولت أمبير 10 كيلو فولت بفترة ضمان لمدة عامين. في حالة حدوث أي موقف غير طبيعي مع المحول، فإن مهندسينا متاحون أيضًا على مدار الساعة طوال أيام الأسبوع لتقديم خدمات التوجيه عبر الإنترنت.
الضميمة الحماية IP21
المحولات الأساسية
لف المحولات
