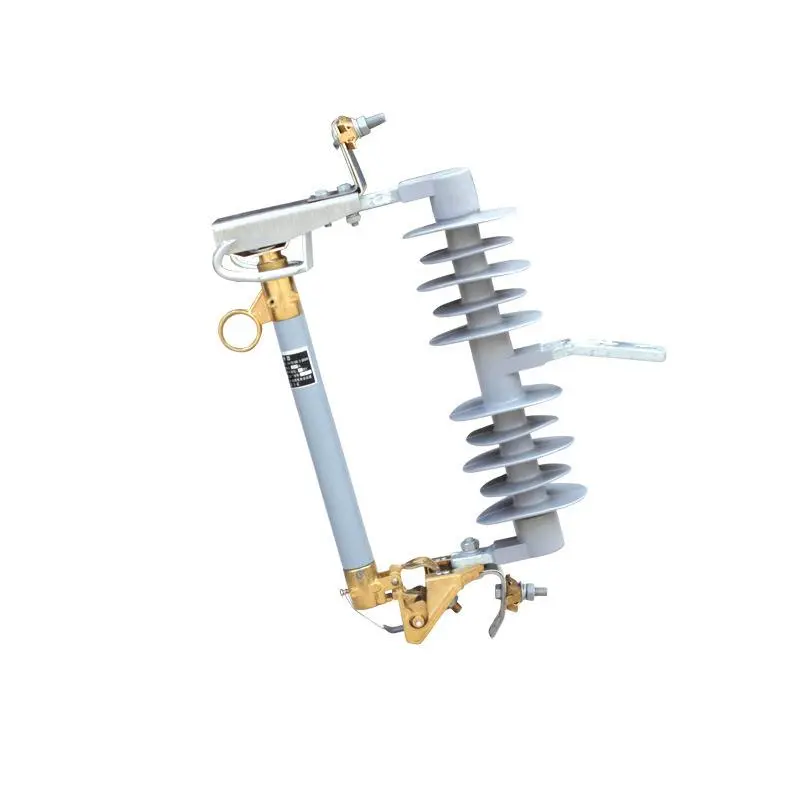

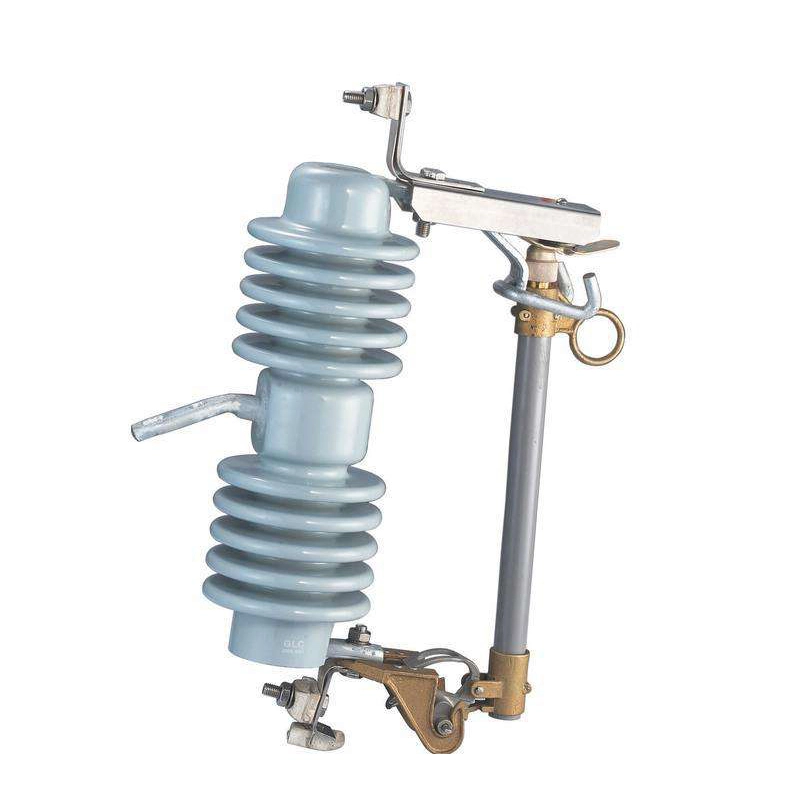

إن انقطاع الصمامات الحرارية الخزفية لتوزيع خطوط الكهرباء بقدرة 15 كيلو فولت هو نوع من أجهزة الحماية ذات الجهد المتوسط المعروفة بتصميمها البسيط، والميزانية الملائمة، والموثوقية العالية. تعمل باستخدام آلية الصمامات المقطوعة. عند حدوث دائرة قصر أو حمل زائد، يذوب عنصر المصهر بسرعة لفصل الدائرة ولحماية المعدات الكهربائية من التلف.
تشمل المزايا الرئيسية لقواطع الصمامات الحرارية الخزفية لتوزيع خطوط الكهرباء بقدرة 15 كيلو فولت ما يلي:
1. هيكل بسيط.
يتميز الجهاز بتصميم ميكانيكي بسيط بدون مكونات إلكترونية معقدة أو أنظمة تحكم، مما يجعل من السهل تصنيعه وتركيبه وصيانته.
2. منخفضة التكلفة.
بالمقارنة مع الأنواع الأخرى من معدات الحماية ذات الجهد المتوسط، فإن قواطع الصمامات الحرارية الخزفية لتوزيع خطوط الكهرباء بقدرة 15 كيلو فولت هي أكثر اقتصادا وفعالية من حيث التكلفة.
3. موثوقية عالية.
مع وجود عدد قليل من الأجزاء المتحركة والحد الأدنى من متطلبات الصيانة، توفر هذه الصمامات أداءً مستقرًا وعمر تشغيلي طويل، مما يضمن حماية موثوقة للدائرة.
|
رقم الوضع |
الأعلى. جهد العمل |
نادر الحالي |
كسر التيار |
الجهد الدافع |
بفف (1 دقيقة) |
مسافة الزحف |
|
|
كيلو فولت |
A |
A |
كيلو فولت |
كيلو فولت |
مم |
||
|
PRW10-15 |
17.5 |
100 |
10000 |
95 |
45/40 |
≥ 400 |
|
|
17.5 |
200 |
12000 |
95 |
45/40 |
≥ 400 |
||
|
شروط الخدمة |
|||||||
|
درجة الحرارة المحيطة |
-40 درجة مئوية إلى +40 درجة مئوية |
||||||
|
متوسط درجة الحرارة أكثر من 24 ساعة |
≥ +30 درجة مئوية |
||||||
|
الرطوبة النسبية |
المتوسط اليومي ≥ 95%، المتوسط الشهري ≥ 90% |
||||||
|
ارتفاع |
التصميم القياسي |
≥ 1000 متر فوق مستوى سطح البحر |
|||||
|
تطبيقات الارتفاعات العالية |
2000م إلى 4000م |
||||||
|
يتحمل سرعة الرياح |
≥ 35 م/ث |
||||||
|
الشدة الزلزالية |
≥ 8 درجات |
||||||
|
مستوى التلوث |
التصميم القياسي |
مناسبة لمستوى التلوث الأول إلى المناطق الثانية |
|||||
|
البيئات شديدة التلوث |
مناسبة لمستوى التلوث الثالث إلى الرابع المناطق |
||||||
س: ما هو الفرق بين الخزف 15 كيلو فولت وفتيل البوليمر 15 كيلو فولت؟
ج: توفر قطع البورسلين 15 كيلو فولت قوة ميكانيكية ممتازة، وصلابة سطحية عالية، ومقاومة فائقة للأشعة فوق البنفسجية والتلوث. تعتبر قطع البوليمر 15 كيلو فولت أخف وزنًا وأكثر مقاومة للكسر، ولكنها قد تتقادم بشكل أسرع في درجات الحرارة المرتفعة أو البيئات الملوثة. يظل البورسلين المادة المفضلة للموثوقية على المدى الطويل في المناخات القاسية.
س: كيف يتم اختيار وصلة المصهر لقطع المنصهر الحراري الخزفي لتوزيع خطوط الكهرباء بقدرة 15 كيلو فولت؟
ج: يجب تحديد تصنيف رابط المصهر مع تيار الحمل الكامل للمحول وقدرة الدائرة القصيرة للنظام. على سبيل المثال، يستخدم محول 100 كيلو فولت أمبير على نظام 15 كيلو فولت عادةً وصلة منصهر من 10 أمبير إلى 12 أمبير.
س: هل يمكن استخدام قاطع الصمامات الحراري الخزفي لتوزيع خطوط الكهرباء بقدرة 15 كيلو فولت كمفتاح عزل بقدرة 15 كيلو فولت؟
ج: نعم. عند استخدامه مع عصا ساخنة، يمكن فتح حامل المصهر يدويًا وإزالته، مما يمكن أن يوفر انقطاعًا مرئيًا في الدائرة. ومع ذلك، لا يجوز استخدامه لمقاطعة تيار الحمل ما لم يتم تصنيفه خصيصًا لعملية كسر الحمل.
