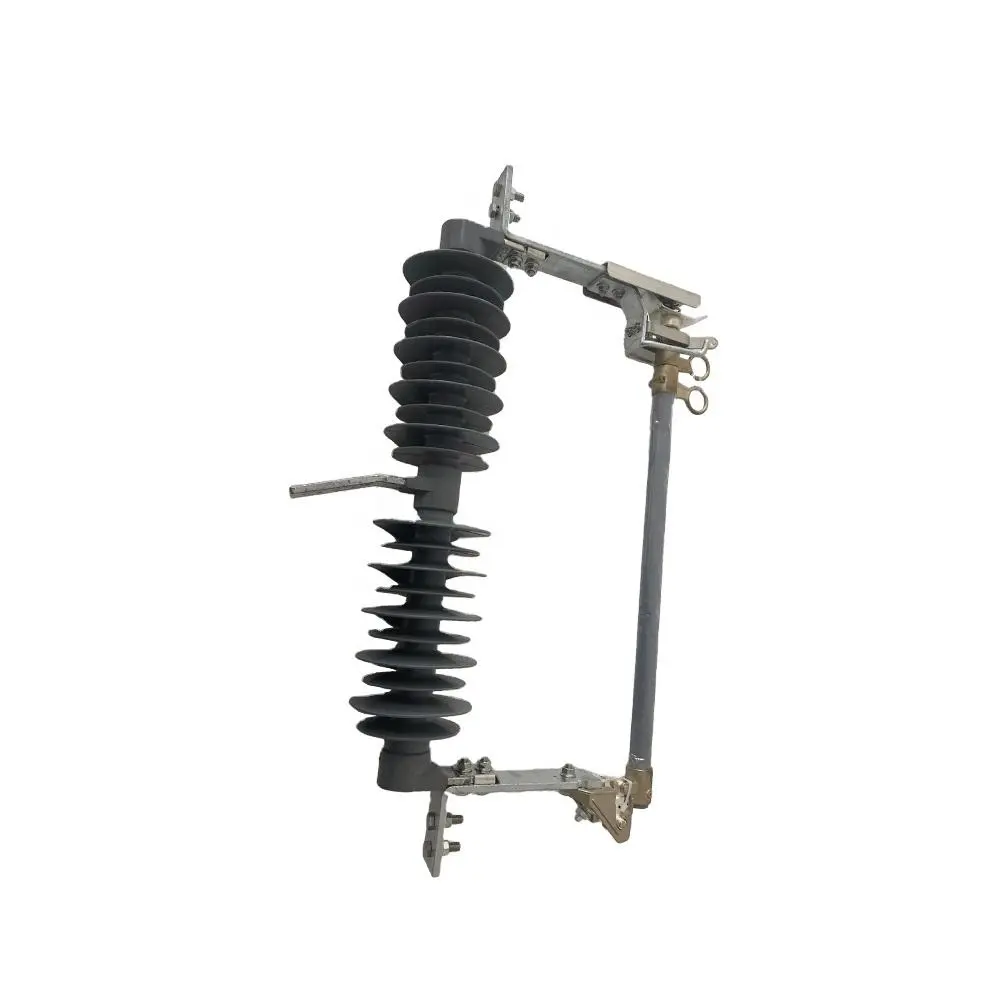

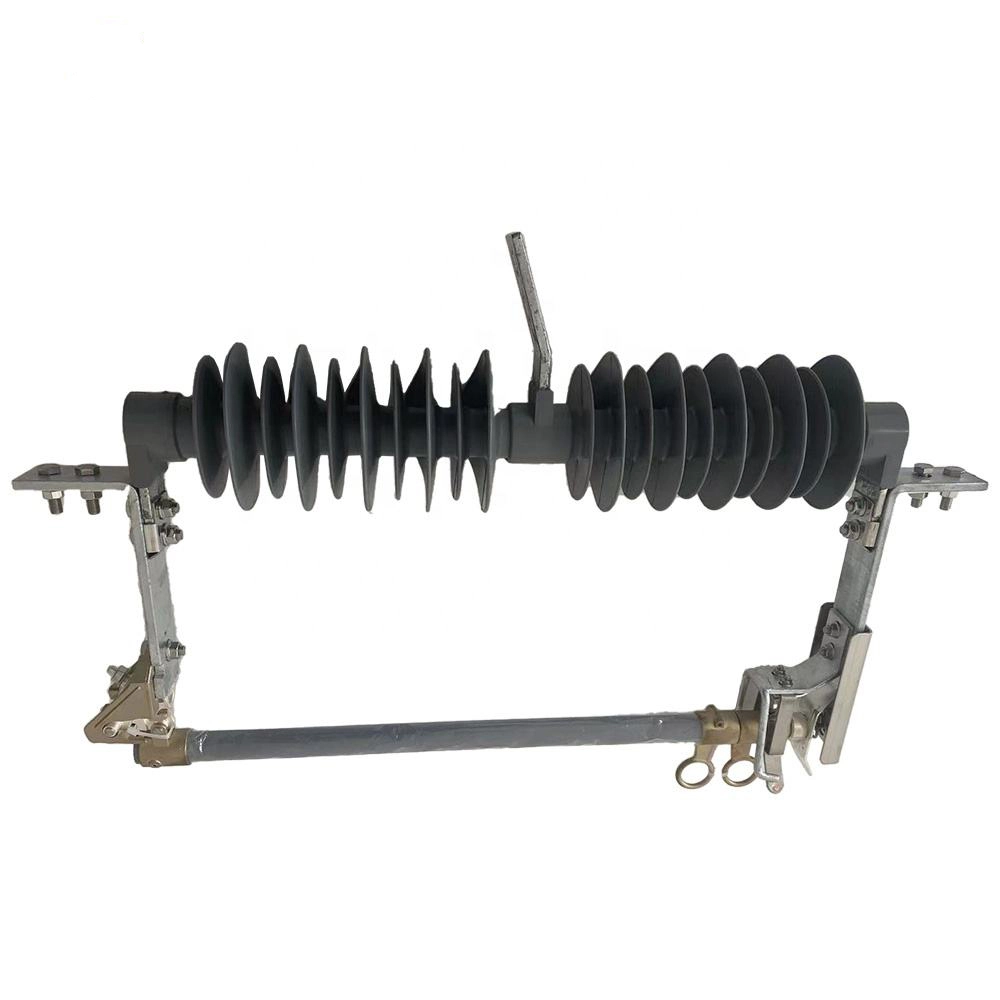

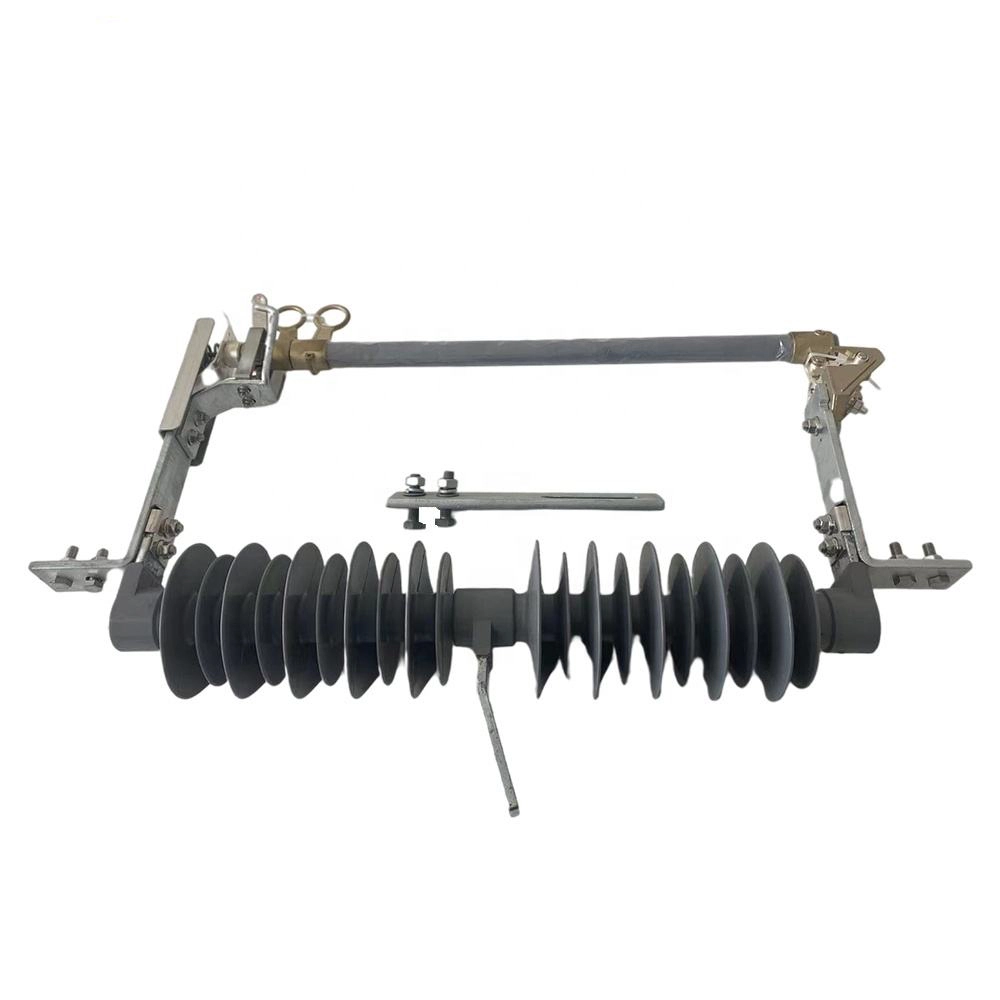

مجموعة الصمامات البوليمرية 11 كيلو فولت 33 كيلو فولت 22 كيلو فولت عبارة عن جهاز كهربائي متوسط الجهد لحماية نظام توزيع الطاقة من الحمل الزائد والدوائر القصيرة. المبدأ الأساسي لمجموعة الصمامات البوليمرية 11 كيلو فولت 33 كيلو فولت 22 كيلو فولت واضح ومباشر. عندما يتجاوز التيار قيمة محددة مسبقًا، يذوب عنصر المصهر لمقاطعة الدائرة ولحماية المعدات والخطوط الكهربائية من الأضرار. يتكون الجهاز عادةً من عنصر المصهر، وعازل من البورسلين أو البوليمر، وإطار داعم، وآلية التسرب. عندما يحدث تيار زائد، يذوب المصهر بسرعة، وتقوم آلية التسرب بتحرير المصهر من الدائرة، مما يؤدي إلى عزل القسم المعطل بشكل فعال. يمكن إظهار مزايا مجموعة الصمامات المنسدلة 11kv 33kv 22kv على النحو التالي:
1. بنية بسيطة ومنخفضة التكلفة:
التصميم بسيط نسبيًا، مما يقلل من تكاليف التصنيع والصيانة لجعله مناسبًا للتطبيقات واسعة النطاق.
2. الموثوقية العالية:
يمكن لقطع المصهر أن يفصل الدائرة بشكل موثوق بسرعة وفعالية في حالة حدوث خطأ كأسلوب وهيكل تشغيل بسيط
3. سهولة التشغيل:
توفر آلية التسرب نقطة فصل مرئية للسماح للمشغلين بمراقبة الأخطاء وتحديدها بسهولة لتسهيل الفحص والصيانة.
4. القدرة على التكيف القوية:
مجموعات الصمامات المنسدلة 11 كيلو فولت 33 كيلو فولت يمكن أن تعمل 22 كيلو فولت بشكل موثوق في ظل مجموعة متنوعة من الظروف البيئية القاسية، بما في ذلك درجات الحرارة المرتفعة أو المنخفضة والرطوبة العالية لضمان أداء مستقر في ظروف الخدمة المتنوعة.
|
رقم الوضع |
الأعلى. جهد العمل |
نادر الحالي |
كسر التيار |
الجهد الدافع |
بفف (1 دقيقة) |
مسافة الزحف |
|
كيلو فولت |
A |
A |
كيلو فولت |
كيلو فولت |
مم |
|
|
PRW10-11 |
12 |
100 |
10000 |
75 |
35/30 |
≥ 300 |
|
12 |
200 |
12000 |
75 |
35/30 |
≥ 300 |
|
|
PRW10-24 |
24 |
100 |
10000 |
125 |
50/45 |
≥ 600 |
|
24 |
200 |
12000 |
125 |
50/45 |
≥ 600 |
|
|
PRW10-33 |
36 |
100 |
10000 |
170 |
70/60 |
≥ 900 |
|
36 |
200 |
12000 |
170 |
70/60 |
≥ 900 |
1. ما هي فئات الجهد التي تقوم بها مجموعات الصمامات المنسدلة 11kv 33kv بغطاء 22kv؟
ج: هؤلاءإسقاط الصماماتتم تصميم القواطع لأنظمة التوزيع العلوية بجهود اسمية تبلغ 11 كيلو فولت أو 22 كيلو فولت أو 33 كيلو فولت. على سبيل المثال، يتم إنتاج مجموعات متطابقة لأنظمة 11 كيلو فولت على نطاق واسع. عند تحديد مجموعة الصمامات، يجب أن يتجاوز الجهد المقنن الجهد الاسمي للنظام لضمان العزل الكافي وهامش المقاصة.
2. س: ما هي التيارات المقدرة النموذجية في مجموعة الصمامات المنسدلة 11kv 33kv 22kv؟
ج: تشتمل التصنيفات الحالية القياسية لهذه الوحدات غالبًا على 100 أمبير و200 أمبير، وهو ما يعتمد على التطبيق وتصميم النظام. من الضروري مطابقة التيار المقنن للمصهر المقطوع مع الحد الأقصى للحمل المستمر المتوقع لتجنب التشغيل المزعج.
3. س: ما هي المكونات الرئيسية لمجموعة الصمامات المنسدلة 11kv 33kv 22kv؟
ج: تشتمل مجموعة الصمامات المتسربة النموذجية على ما يلي:
1. الدعم العازل. عادةً ما تكون مصنوعة من البورسلين أو البوليمر.
2. الاتصالات الثابتة في كل طرف من الدعم.
3. الاتصال المتحرك بالإضافة إلى أنبوب المصهر أو حامل المصهر، الذي يحتوي على وصلة المصهر والأنبوب الداخلي للتبريد بالقوس.
4. يسمح التوصيل والترتيب الميكانيكي بدعم نقطة قطع الاتصال أو الاتصال المرئية بمجرد تشغيل رابط المصهر.
